Bộ dụng cụ chuyển đổi kiểm tra trạm sạc Fluke FEV300 EV

Giới thiệu về Bộ dụng cụ chuyển đổi kiểm tra trạm sạc Fluke FEV300 EV

Fluke FEV300 EV với đầu nối Loại 2 được thiết kế để kiểm tra chức năng và độ an toàn của các trạm sạc chế độ 3 cho dòng điện AC.

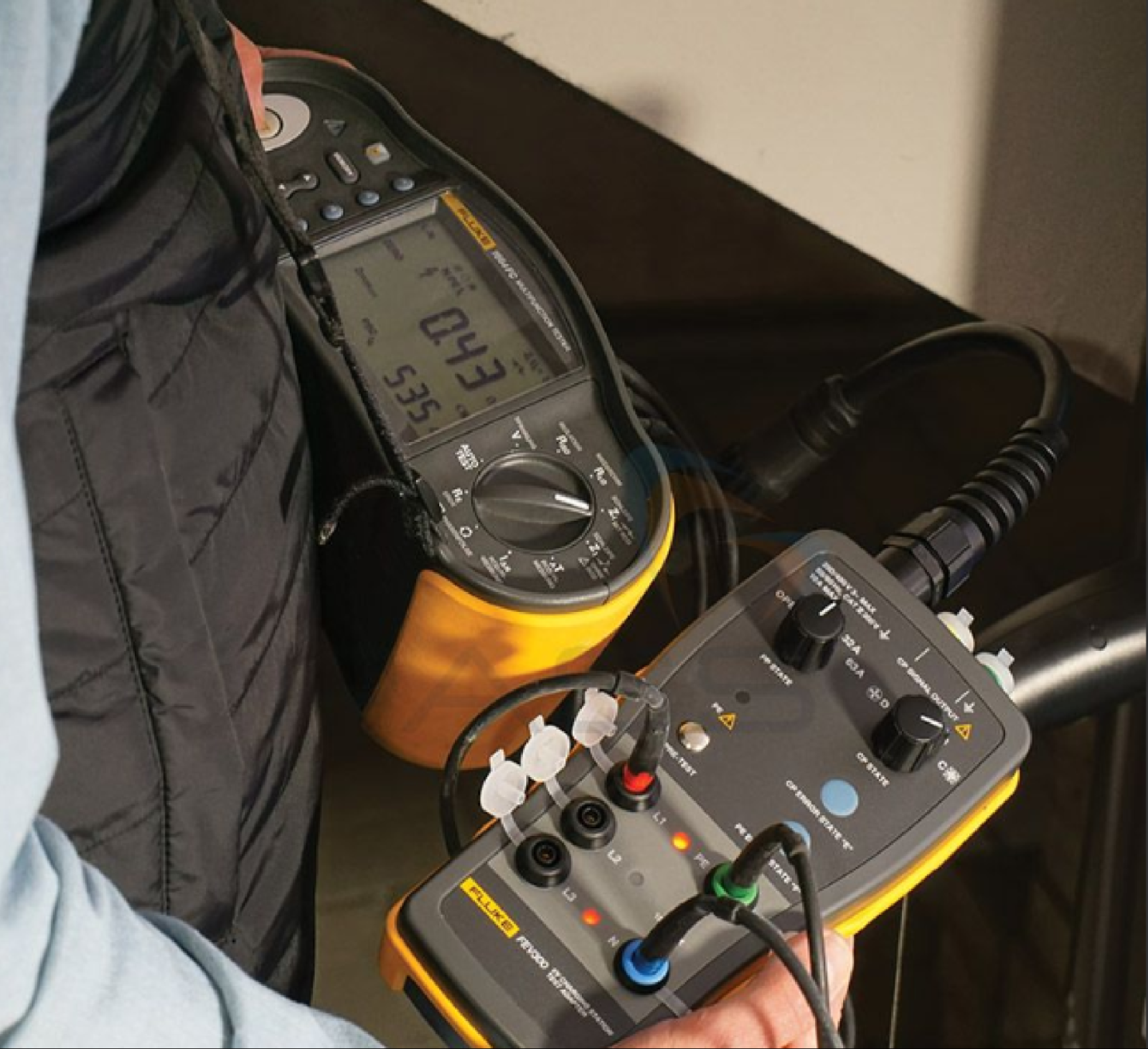

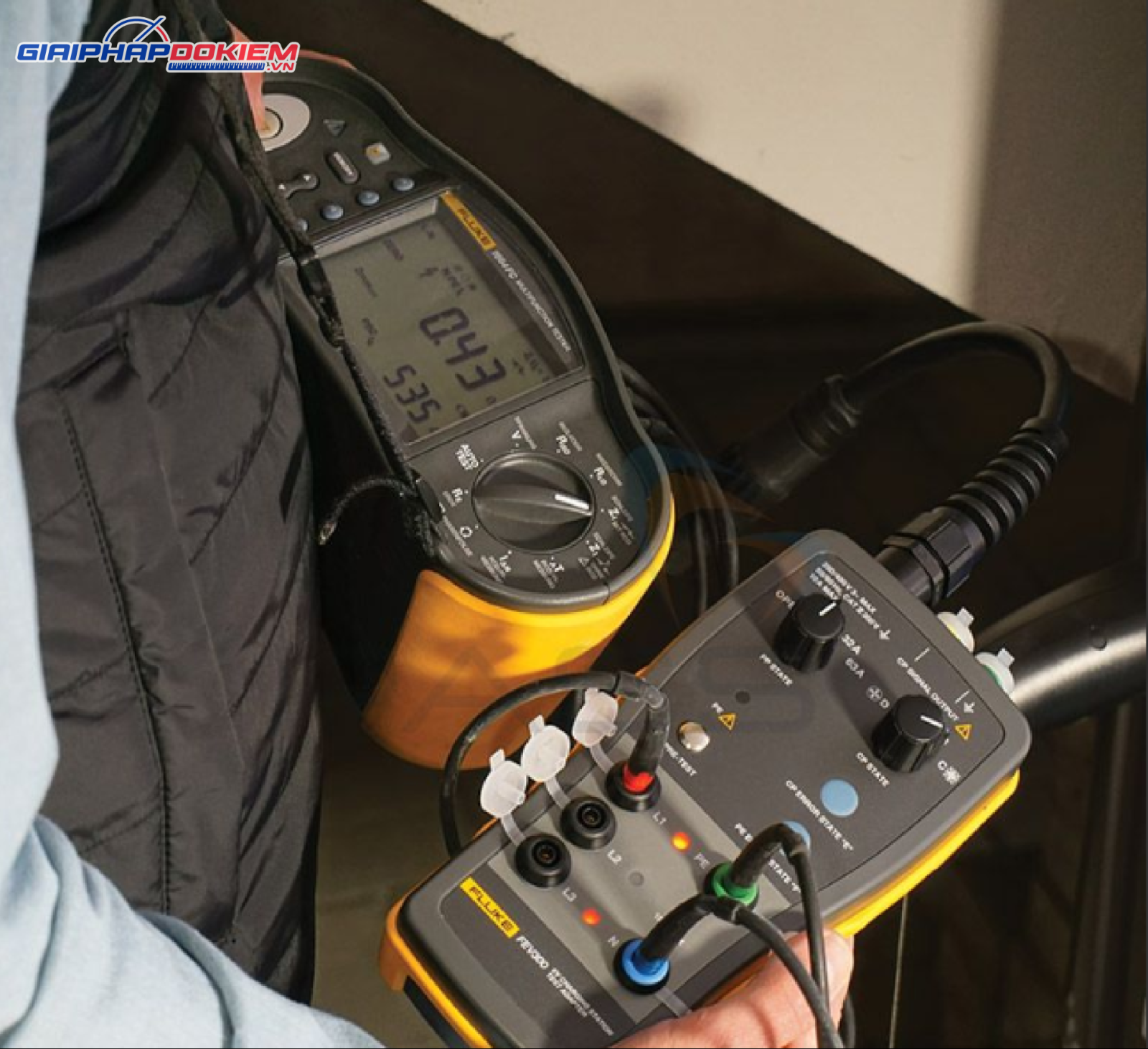

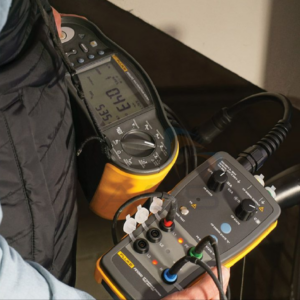

Bộ chuyển đổi này mô phỏng một chiếc xe điện và mở chu kỳ sạc, kích hoạt đầu ra điện áp và dòng điện, cho phép thực hiện kiểm tra kết hợp với các thiết bị kiểm tra phù hợp như máy kiểm tra lắp đặt (Fluke 1664 FC) và/hoặc ScopeMeter® (Fluke 120B Series). Với bộ dụng cụ chuyển đổi, có thể kiểm tra các trạm sạc theo tiêu chuẩn IEC/EN 61851-1 và IEC/HD 60364-7-722.

Đơn giản và thuận tiện khi sử dụng tất cả trong một bộ chuyển đổi

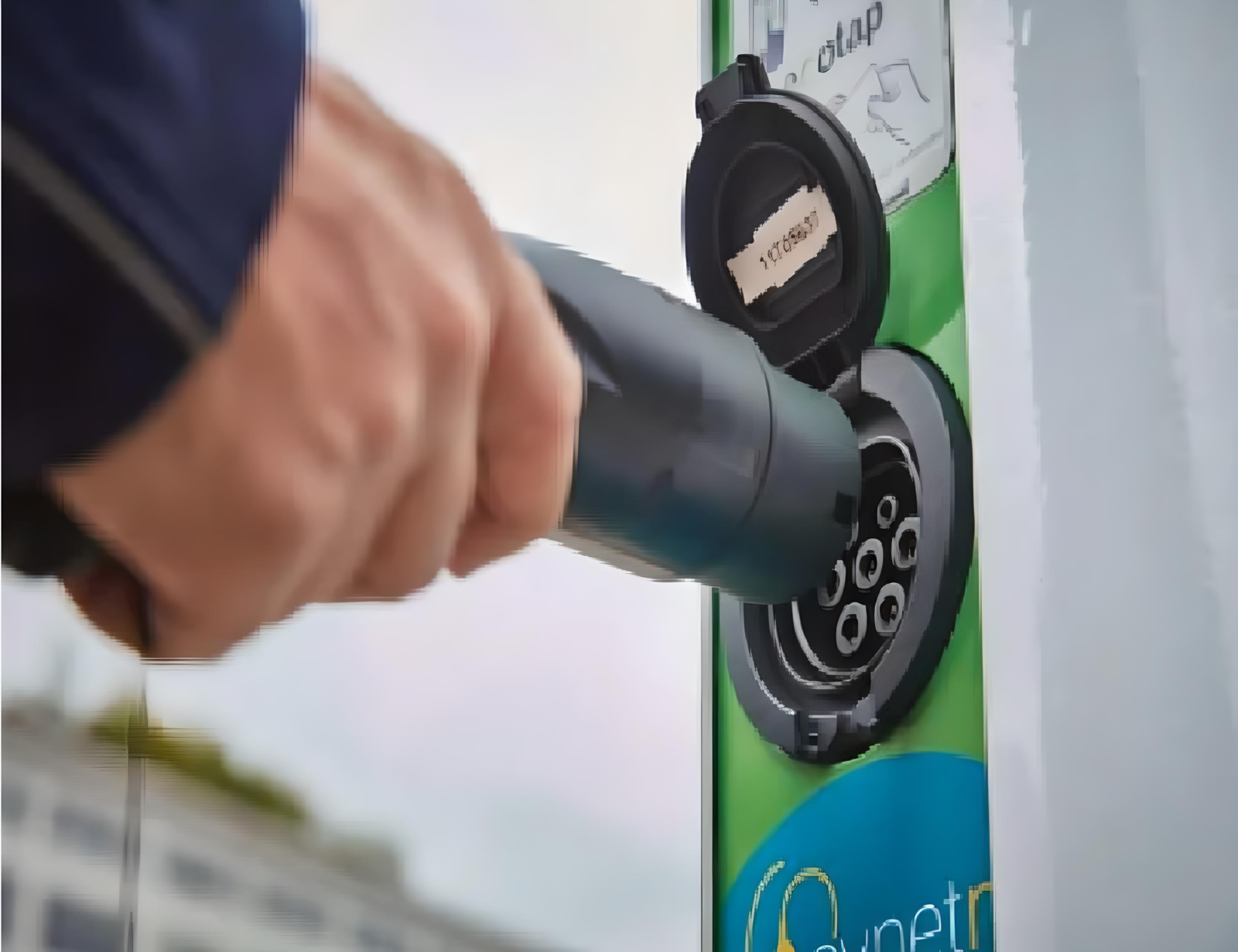

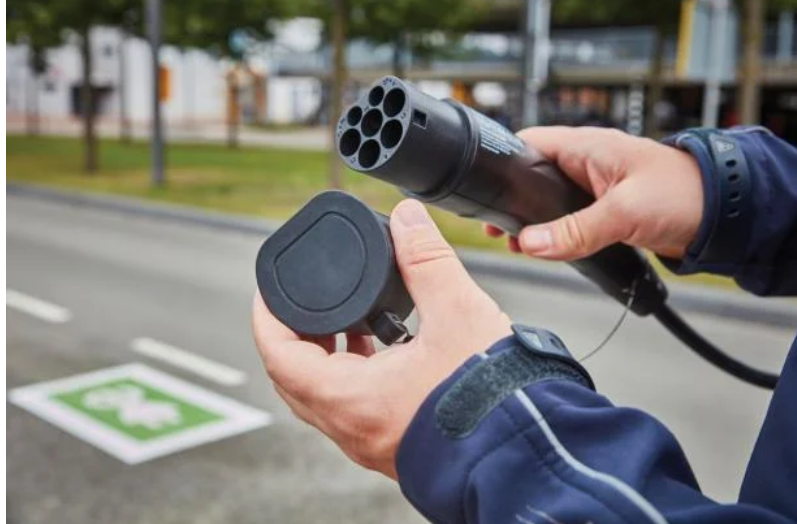

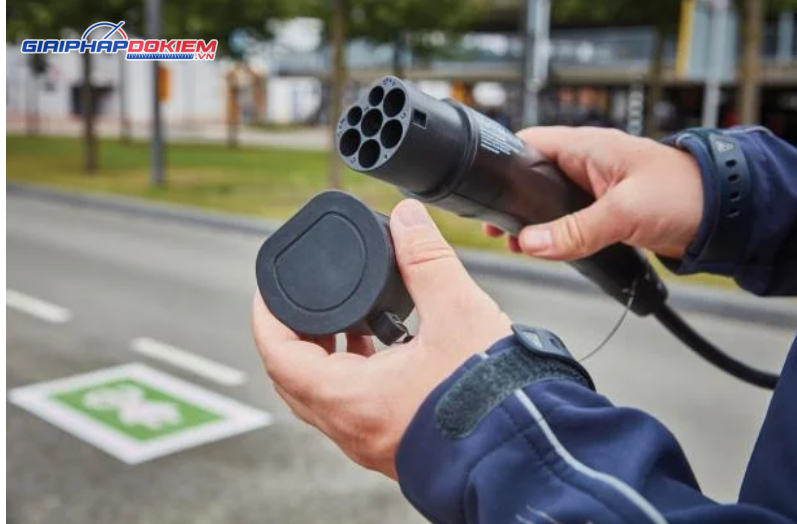

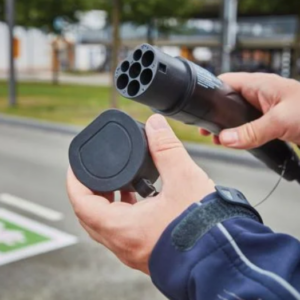

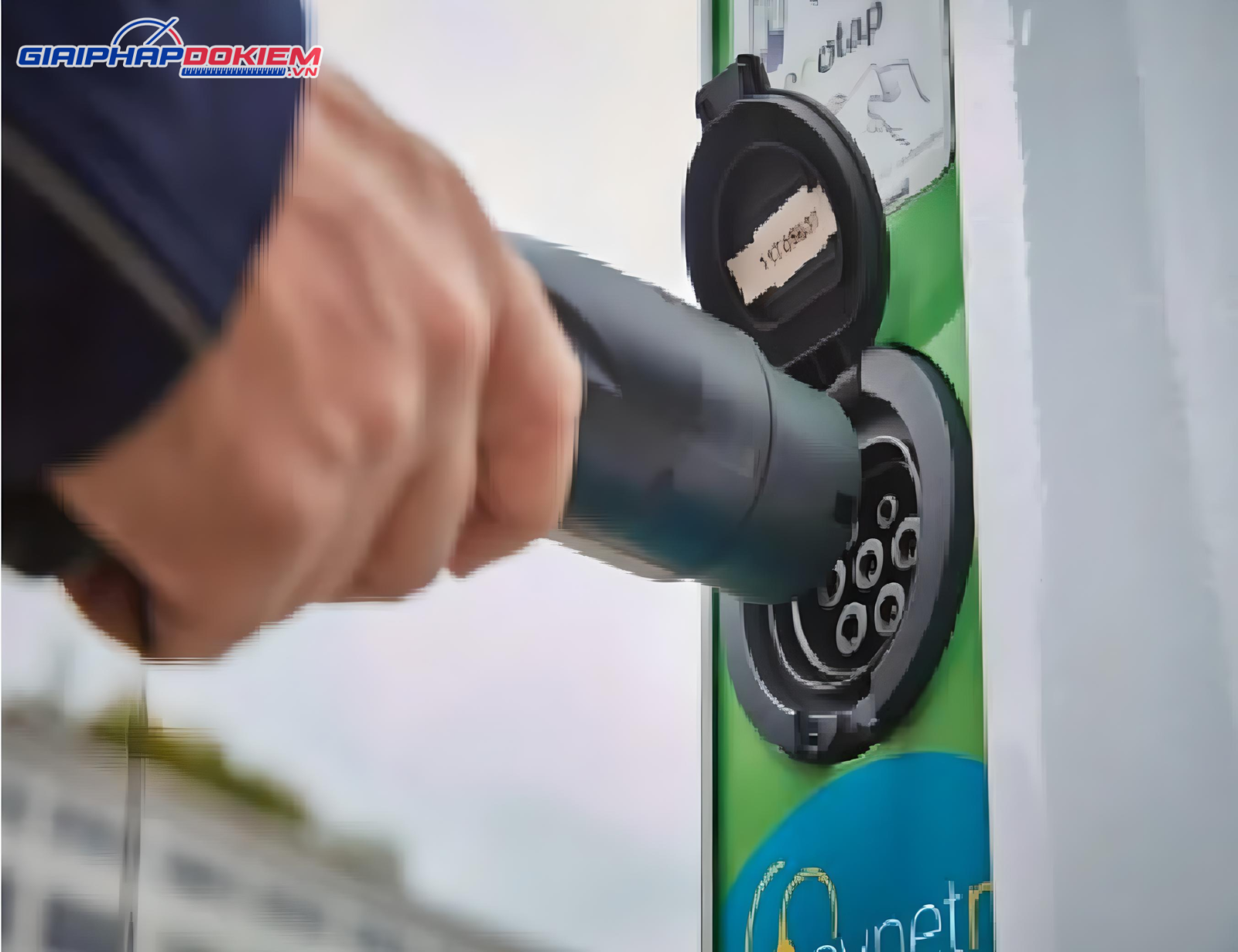

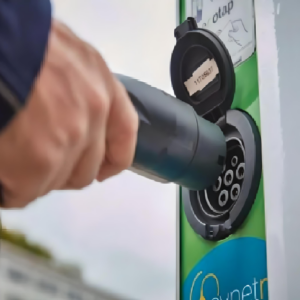

Để kết nối với trạm sạc EV Loại 2 có ổ cắm cố định hoặc trạm sạc EV Loại 2 có đầu nối xe, hãy sử dụng phích cắm FEV300-CON-TY2 Loại 2. Thực hiện nhiều loại kiểm tra như kiểm tra lỗi nối đất, cách điện dây, đo điện áp và chu kỳ hoạt động để kiểm tra dòng điện tối đa có sẵn để sạc tất cả trong một bộ chuyển đổi tích hợp an toàn với danh mục dụng cụ đo và kiểm tra của Fluke.

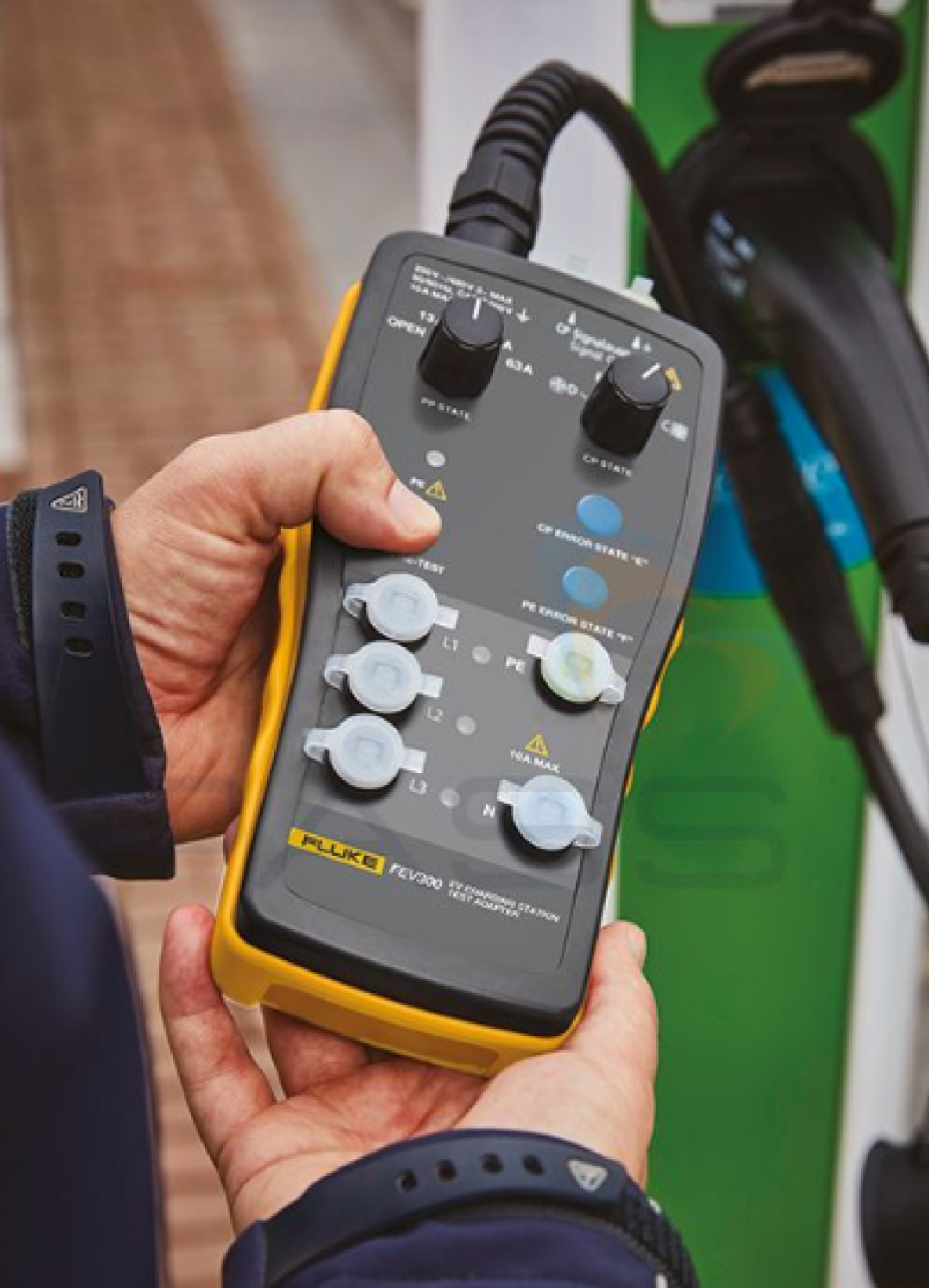

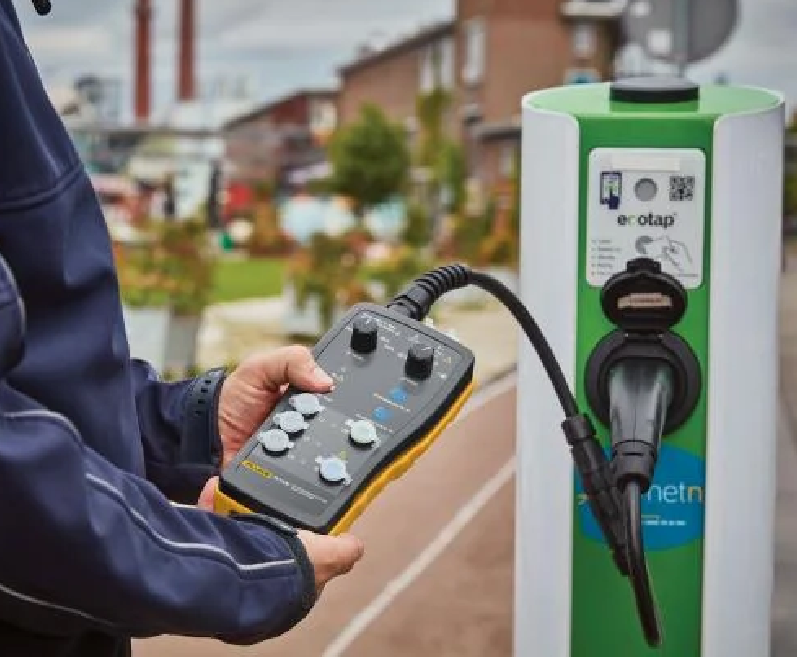

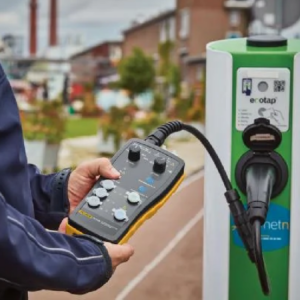

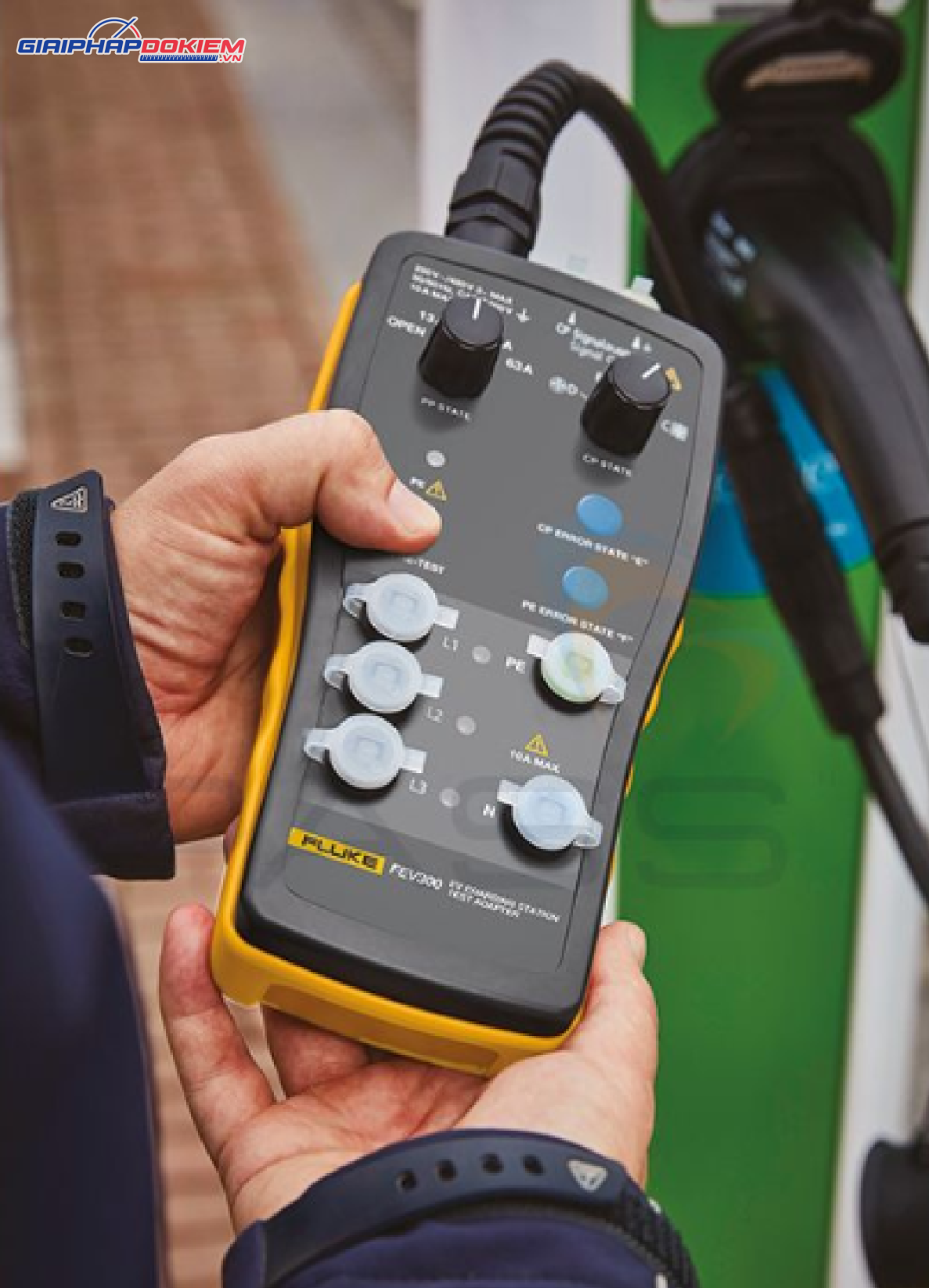

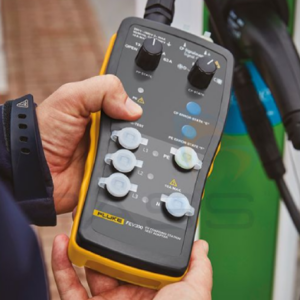

Fluke FEV300 EV cho phép bạn mô phỏng lỗi CP (E) và PE (lỗi nối đất) và có chỉ báo pha riêng biệt bằng ba đèn LED để dễ dàng kiểm tra xem có điện áp hay không. Không cần mang theo xe điện tại chỗ để khắc phục sự cố trạm sạc, bộ chuyển đổi hoạt động như một chiếc xe điện khi được kết nối với trạm sạc, giúp dễ dàng kiểm tra vận hành và bảo trì.

Sản phẩm tương thích:

• Thiết bị kiểm tra lắp đặt đa chức năng Fluke 1662
• Thiết bị kiểm tra lắp đặt đa chức năng Fluke 1663
• Fluke 1664 FC Installation Multifunction Testers
• Fluke 87V Industrial Multimeter
• Oscilloscope cầm tay ScopeMeter® 120B Series dành cho ngành công nghiệp của Fluke
• Fluke 1587 FC Insulation Multimeter
• Máy ghi điện ba pha Fluke 1732 và 1734
• Thiết bị ghi thông số điện ba pha Fluke 1736 và 1738

Tính năng chính Fluke FEV300 EV

• Kiểm tra dây dẫn PE: Xác định xem có tồn tại điện áp nguy hiểm chạm đất hay không.

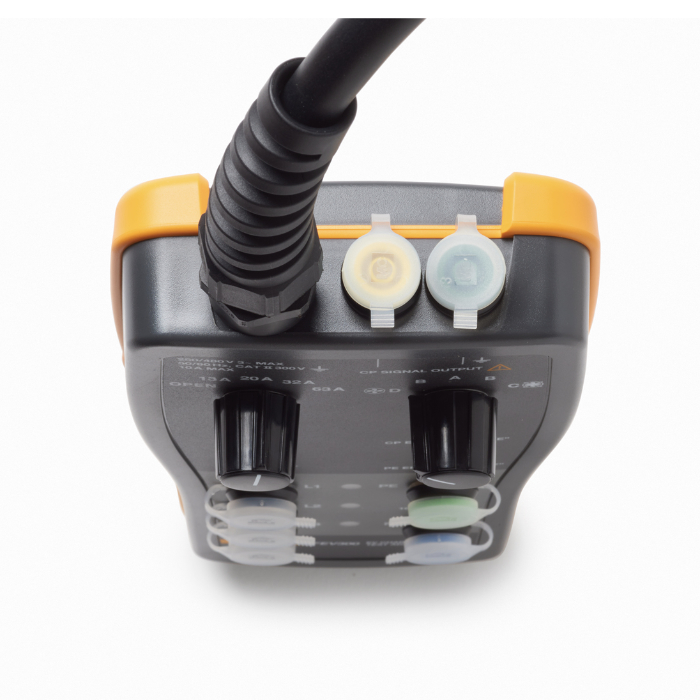

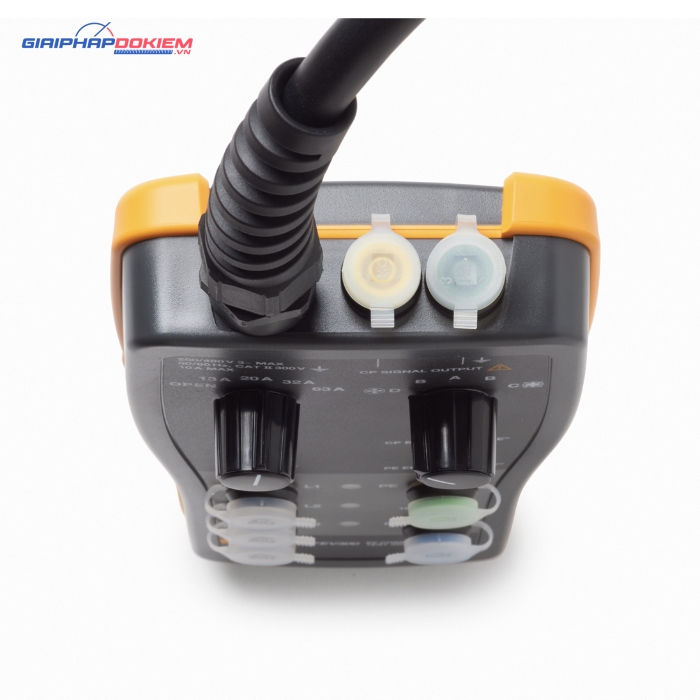

• Mô phỏng cáp bằng công tắc xoay: Trạng thái PP mô phỏng khả năng dòng điện của cáp sạc.
• Mô phỏng xe: Cho phép kiểm tra nhiều trạng thái sạc khác nhau.
• Mô phỏng lỗi PE (lỗi nối đất): Giúp kiểm tra và xác định các vấn đề liên quan đến nối đất.
• Kiểm tra theo tiêu chuẩn: Phù hợp với tiêu chuẩn IEC/EN 61851-1 và IEC/HD 60364-7-722.

Thông số kỹ thuật Fluke FEV300 EV

Tính năng chung FEV300 EV

• Điện áp đầu vào: Lên đến 250V (hệ thống một pha) / lên đến 480V (hệ thống ba pha), 50/60 Hz, tối đa 10A
• Tiêu thụ điện năng bên trong: Tối đa 3W

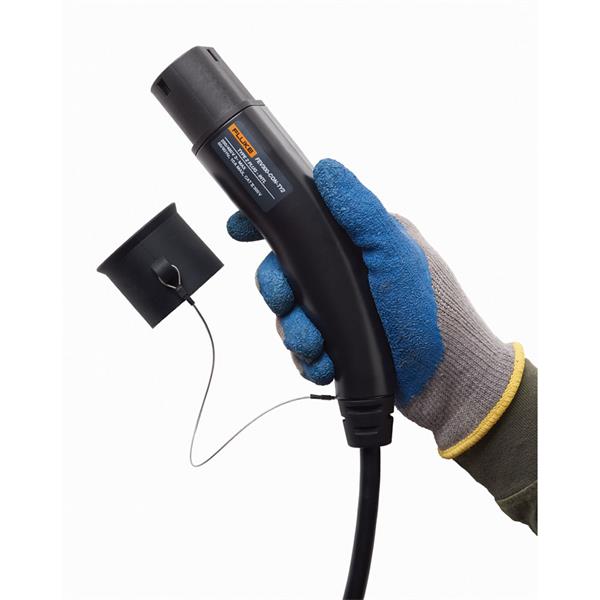

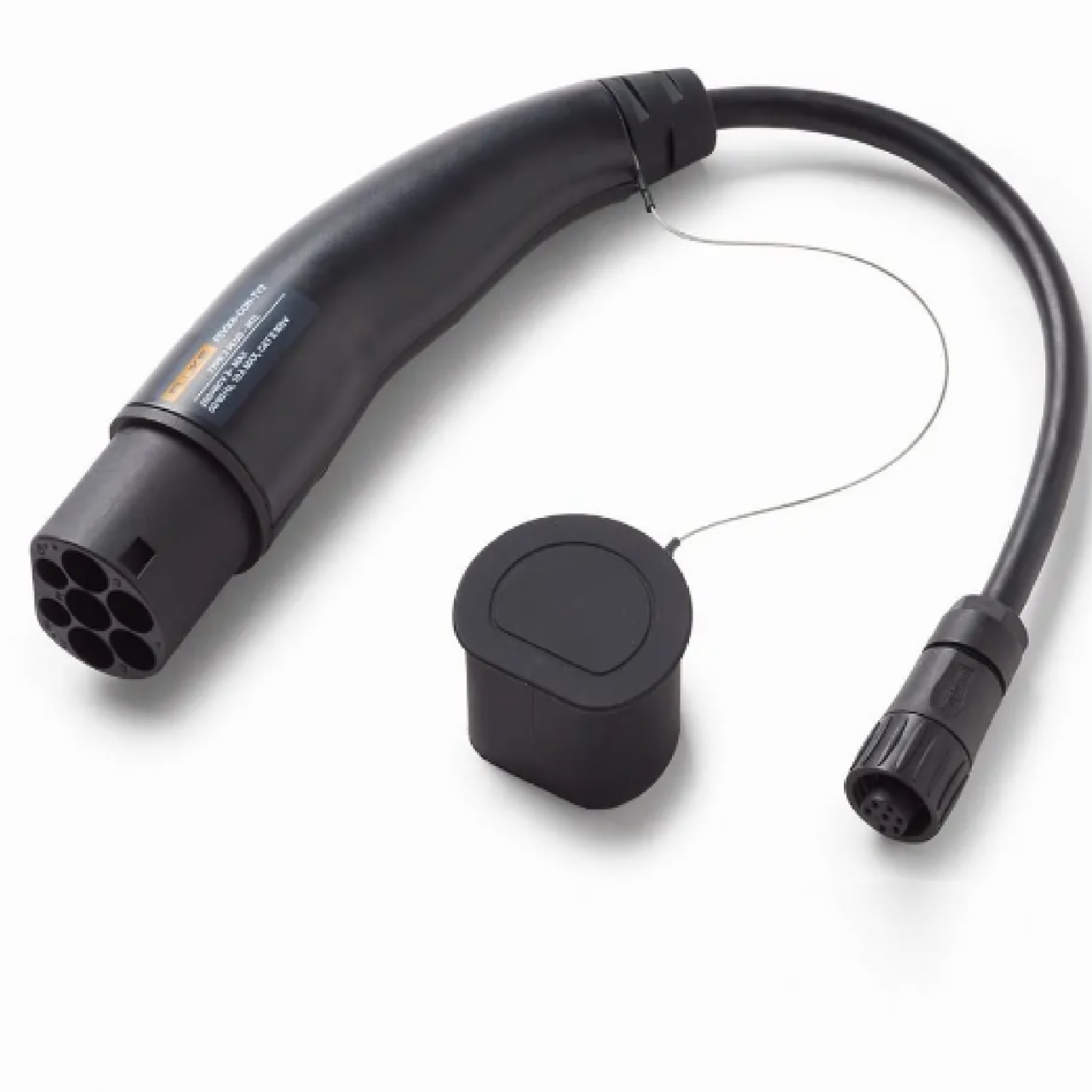

• Phích cắm FEV300-CON-TY2: Chế độ 3 để sạc dòng điện AC, phù hợp với ổ cắm cố định loại 2 IEC 62196-2 hoặc cáp cố định có đầu nối xe (loại 2, 7P ba pha)
• Phích cắm FEV300-CON-TY1: Chế độ 3 để sạc dòng điện AC, phù hợp với ổ cắm IEC 62196-2 loại 1 hoặc SAE J1772 có đầu nối xe (loại 1, 5P một pha)
• Kích thước (D x R x C): Chiều dài 110 × 45 × 220 mm không có cáp kết nối và cáp kiểm tra
• Trọng lượng (bao gồm cáp nối loại 1 hoặc loại 2): Khoảng 1kg

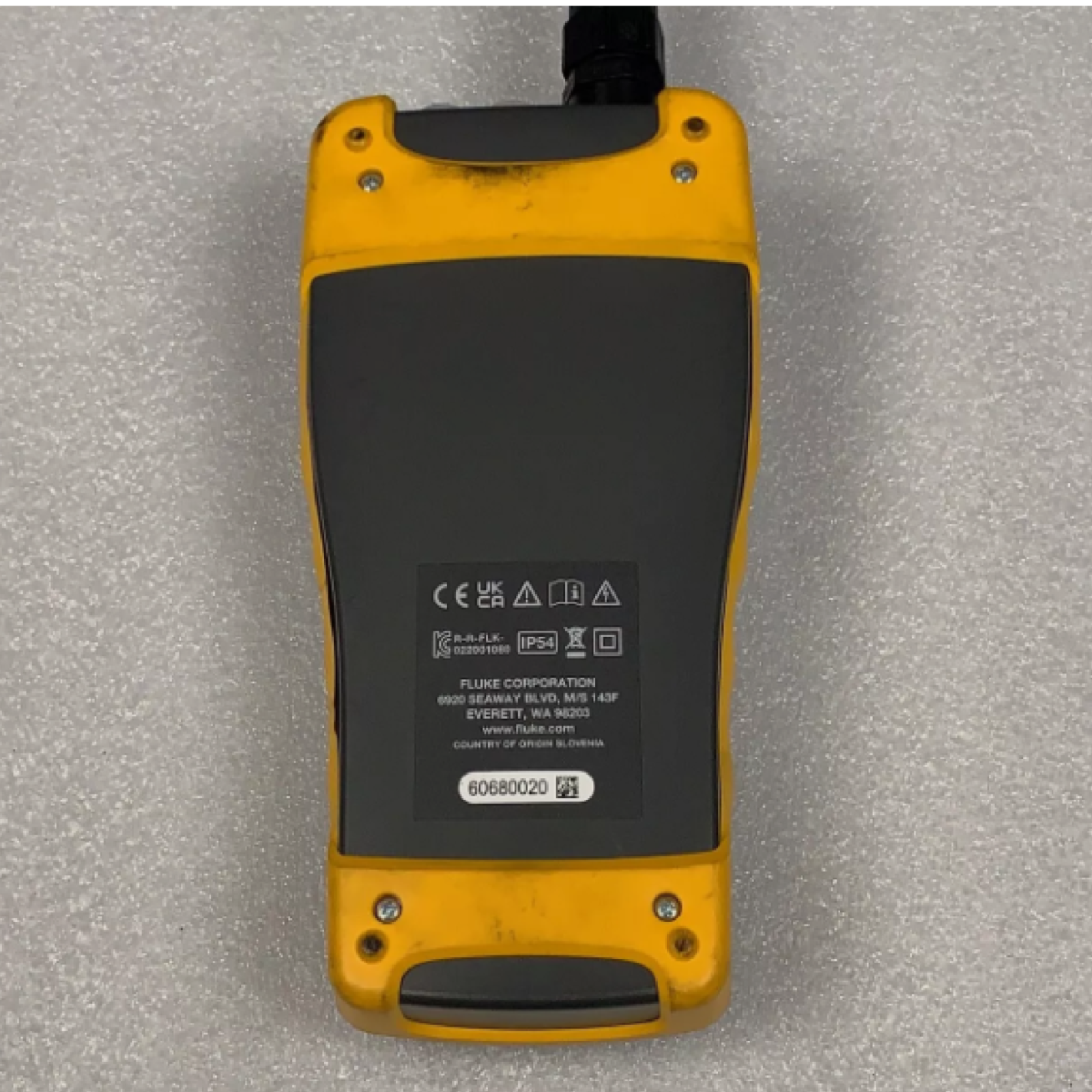

• Tiêu chuẩn an toàn: IEC/EN 61010-1: mức độ ô nhiễm 2, IEC/EN 61010-2-030, CAT II 300 V, lớp bảo vệ II
• Chống xâm nhập: IEC 60529: IP54 (thân), IP54 (ổ cắm có nắp bảo vệ tại chỗ, đầu nối trong điều kiện được kết nối hoặc có nắp bảo vệ tại chỗ, nếu không sẽ là IP20)
• Nhiệt độ hoạt động: -20°C đến 40°C
• Nhiệt độ bảo quản: -20°C đến 50°C
• Phạm vi độ ẩm vận hành: Độ ẩm tương đối từ 10% đến 85% không ngưng tụ
• Độ ẩm tương đối khi bảo quản: 0% đến 85% không ngưng tụ
• Độ cao hoạt động: Tối đa 2000m

Chức năng Fluke FEV300 EV

• Kiểm tra trước PE: Chỉ báo trực quan >50V AC/DC giữa dây dẫn PE và cảm biến cảm ứng
• Mô phỏng PP: Mở, 13A, 20A, 32A, 63A
• Trạng thái CP: Trạng thái A, B, C, D
• Lỗi CP ở trạng thái “E”: Bật/tắt (tín hiệu CP bị đoản mạch với PE)
• Lỗi PE ở trạng thái “F” (Lỗi nối đất): Bật/tắt (ngắt dây dẫn PE)

Đầu ra (chỉ cho mục đích kiểm tra)

• Cực đo L1, L2, L3, N, PE: Tối đa 250/480V, tối đa 10A
• Cực đầu ra tín hiệu CP: Khoảng +/-12V

Thận trọng: Trong trường hợp hệ thống dây điện sai hoặc lỗi trạm sạc, các cực này có thể nguy hiểm.

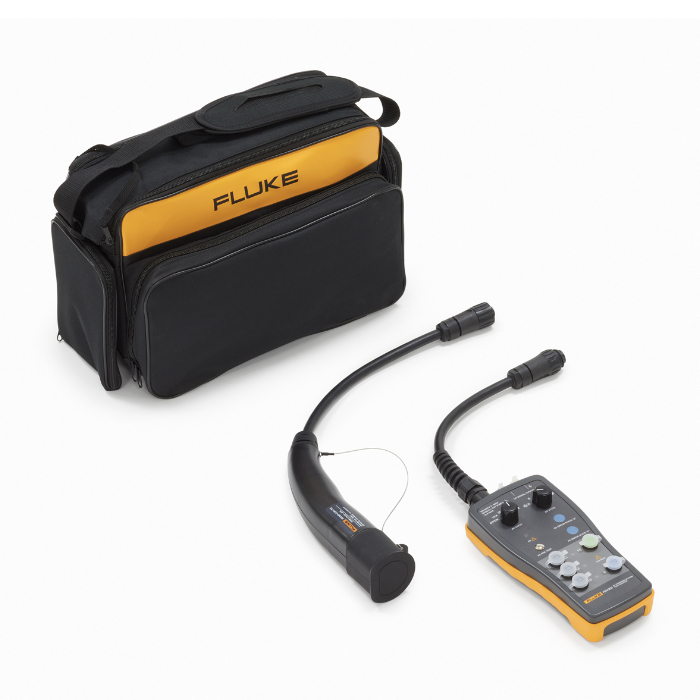

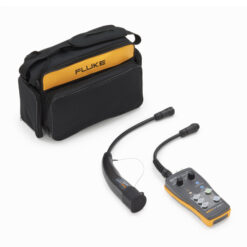

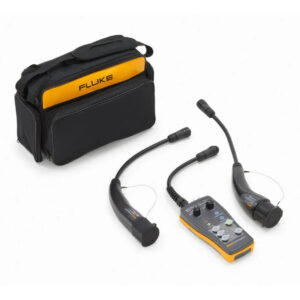

Bộ sản phẩm FEV300 EV bao gồm

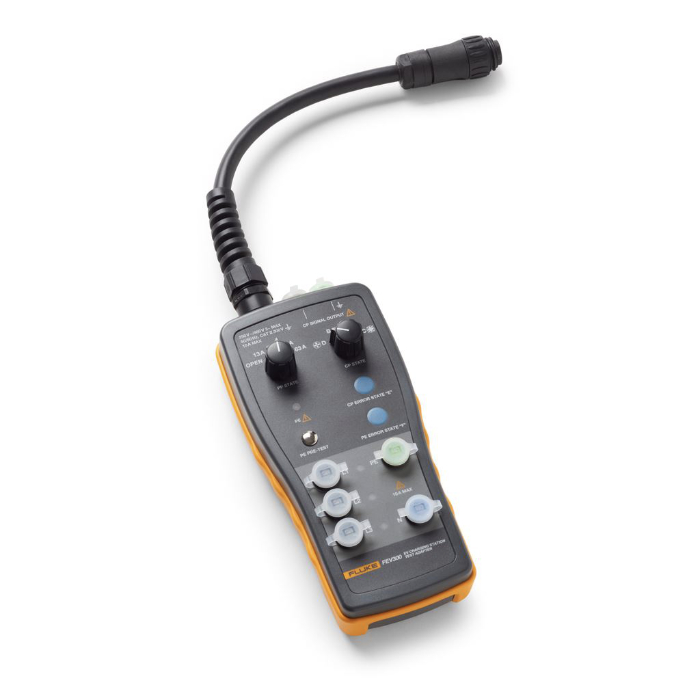

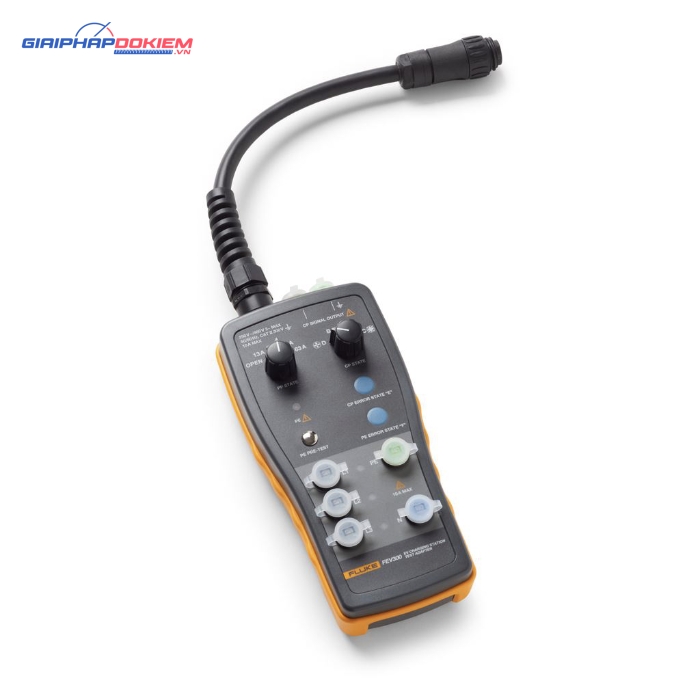

• Bộ chuyển đổi kiểm tra FEV300/BASIC

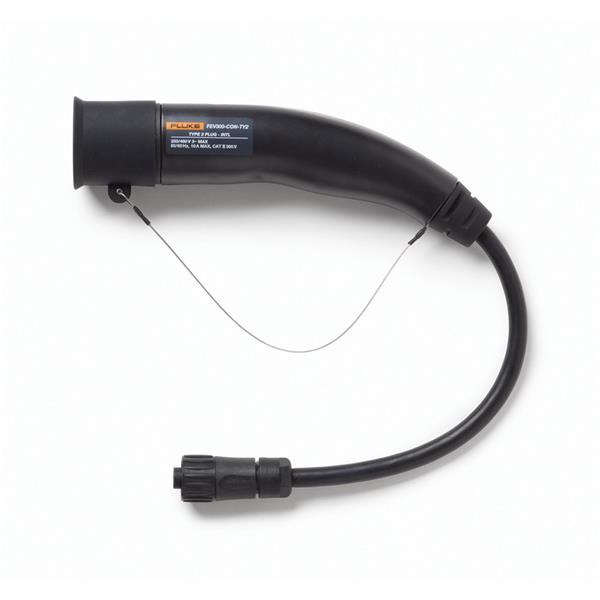

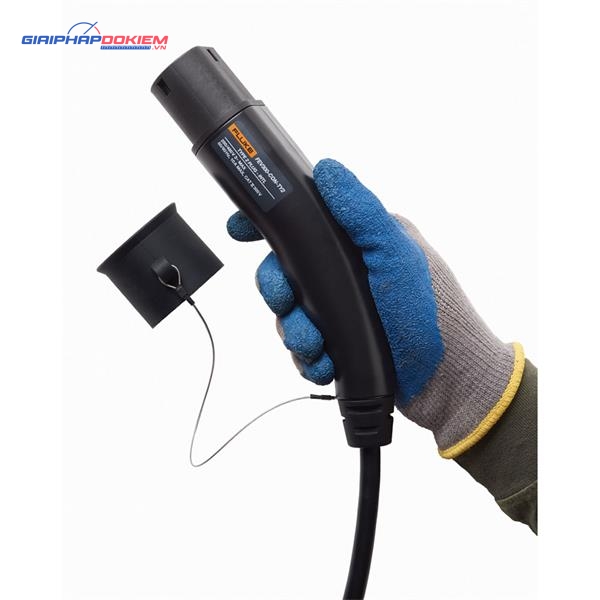

• Phích cắm FEV300-CON-TY2 Loại 2
• Túi đựng
