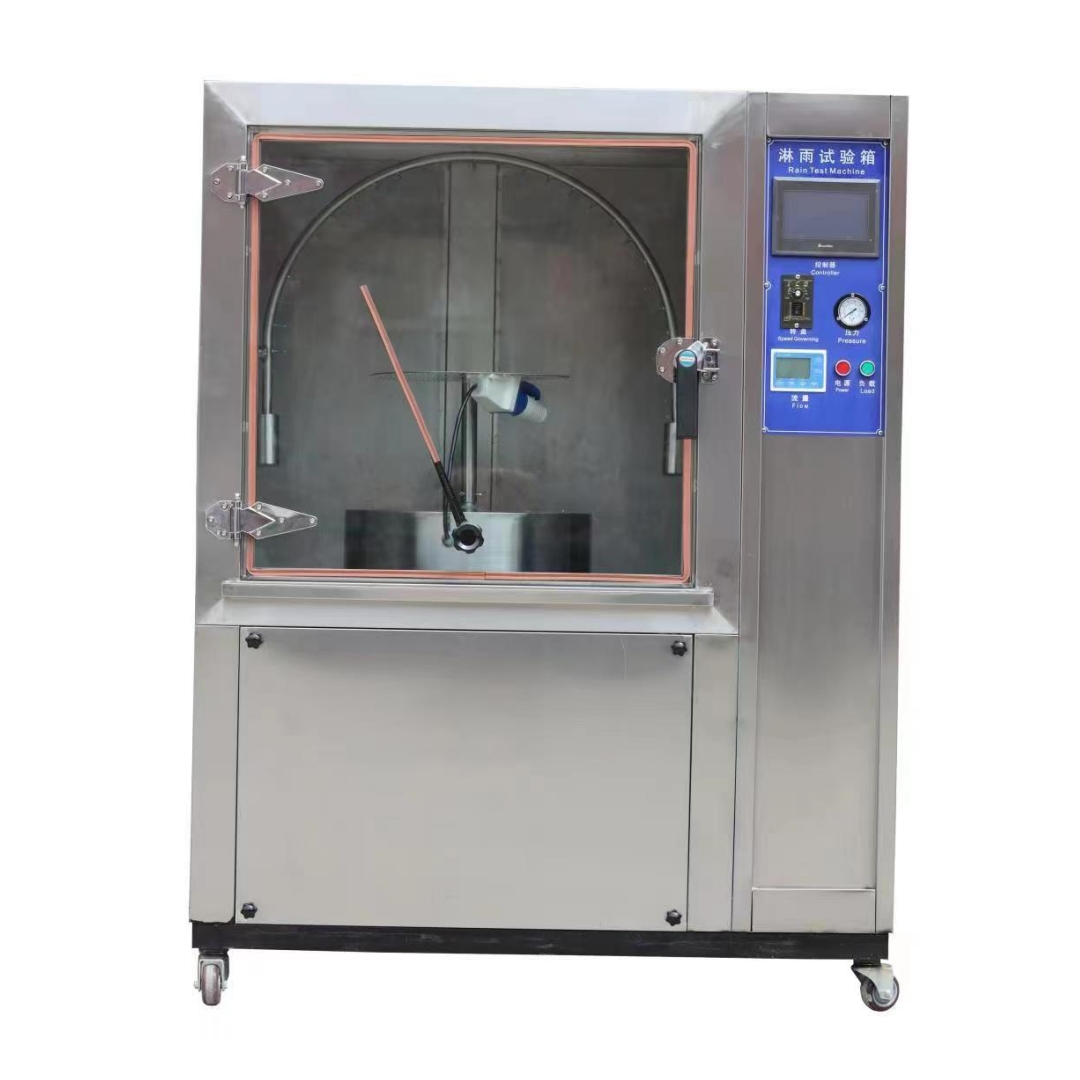

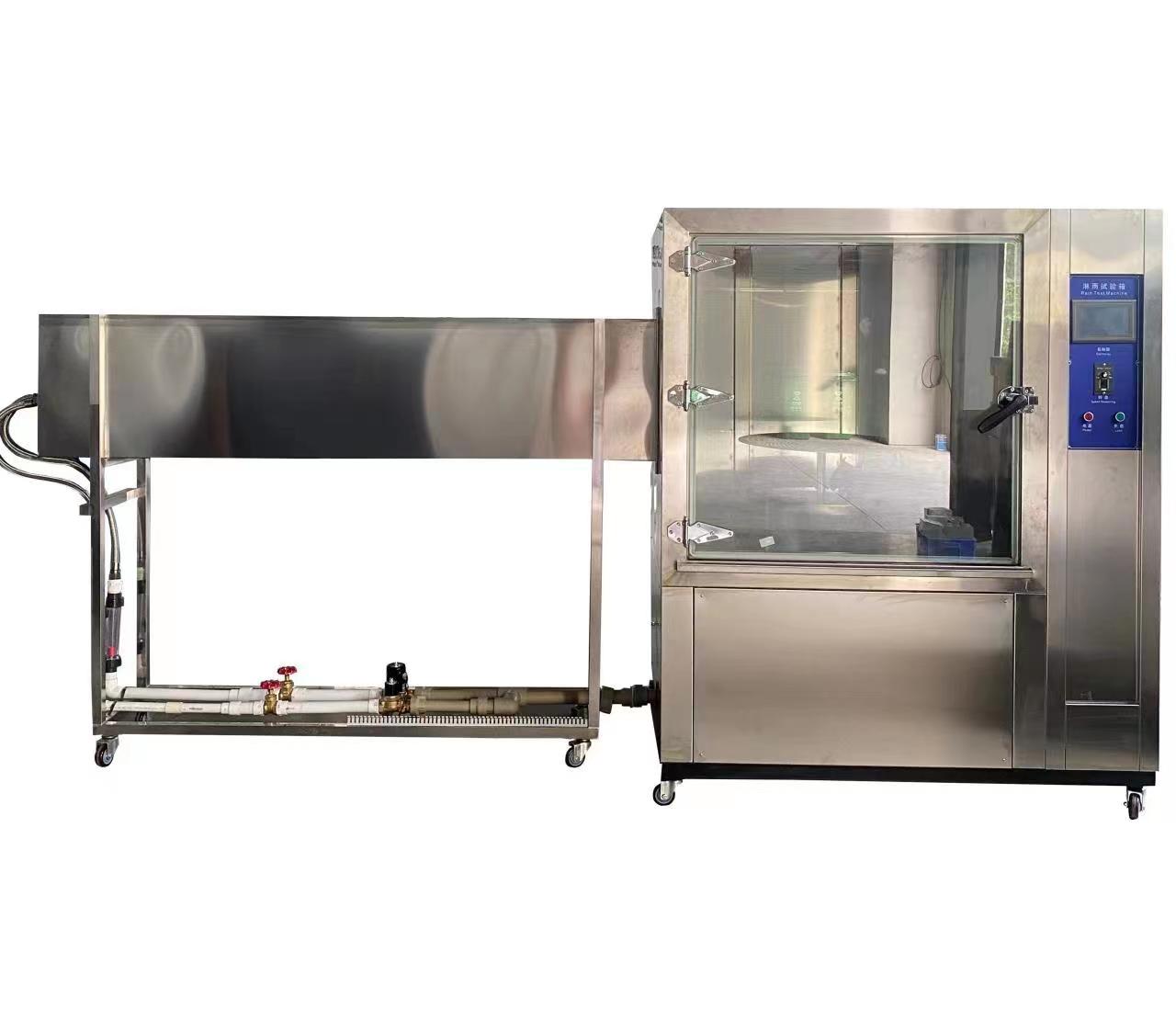

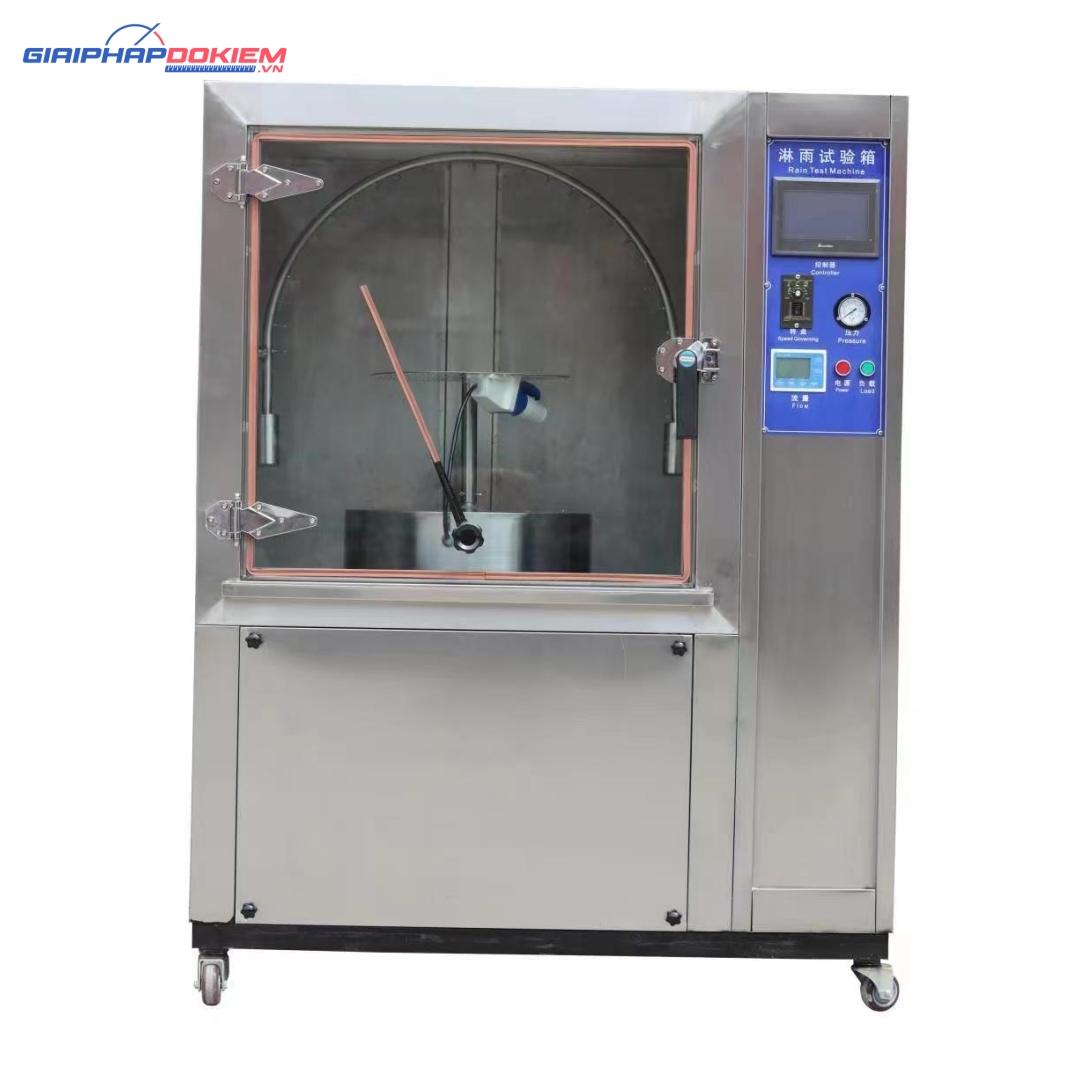

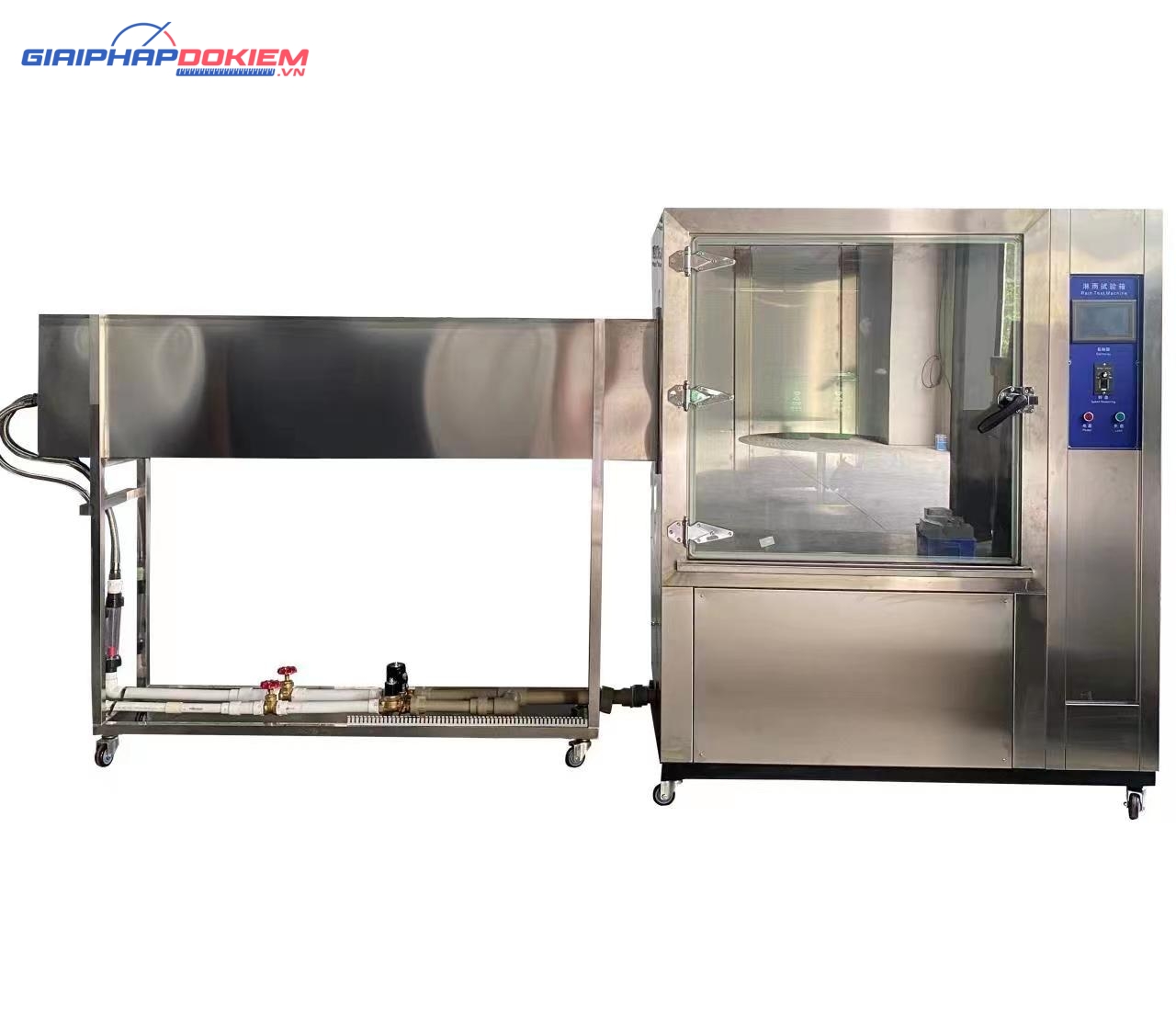

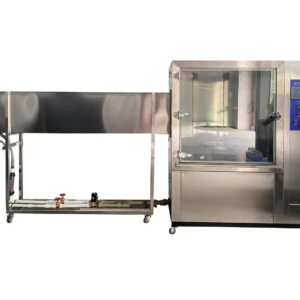

Buồng thử nghiệm mưa rào và thiết bị thử nghiệm phun nước PW-IP34/IP56

Mô tả Buồng thử nghiệm mưa rào và thiết bị thử nghiệm phun nước PW-IP34/IP56

Buồng thử nghiệm mưa rào và thiết bị thử nghiệm phun nước PW-IP34/IP56 có thể mô phỏng thực tế môi trường thử nghiệm phun nước, được sử dụng cho nhiều bộ phận ô tô. Vỏ điện thoại di động. Sản phẩm điện. Vỏ thử nghiệm và lớp đệm chống thấm nước IPX3.IPX trong môi trường mưa có thể đảm bảo hiệu suất tốt của thiết bị và các thành phần của thử nghiệm.

PW-IP34/IP56 áp dụng thiết kế khoa học, giúp thiết bị có thể mô phỏng thực tế nhiều môi trường khác nhau như ngập nước và bắn tung tóe. Vào hệ thống điều khiển toàn diện và công nghệ chuyển đổi tần số, để góc quay của giá mẫu thử mưa, góc lắc của con lắc phun nước và tần số lắc phun nước có thể được điều chỉnh tự động.

PW-IP34/IP56 thử mưa này được làm bằng vật liệu chất lượng cao, sử dụng thiết bị gia công tiên tiến nhất tại Trung Quốc và tấm thép không gỉ chất lượng cao nhập khẩu. Giá mẫu trong nhà và các phụ kiện khác được sản xuất bằng vật liệu thép không gỉ hoặc đồng, thiết kế hợp lý, bền.

Thân bình PW-IP34/IP56 chống thấm nước sử dụng cấu trúc tổng thể, chia thành ba phần trái, giữa và phải, lựa chọn vật liệu chất lượng cao, sử dụng công nghệ xử lý và tạo hình tiên tiến, bên trong và bên ngoài vỏ được lựa chọn sản xuất tấm thép không gỉ SUS304 chất lượng cao. Giá mẫu trong nhà và các phụ kiện khác được làm bằng thép không gỉ, thiết kế hợp lý, bền. Bộ phận lắp ráp tia nước áp suất cao/bàn quay làm việc/bộ điều khiển điện tử.

Thông số kỹ thuật của PW-IP34/IP56

PW-IP34/IP56 có thông số:

1. Kích thước hộp bên trong (mm): W1000 × H1000 × L1000.
Kích thước hộp bên ngoài (mm): W1380 × H1900 × L1050, thùng: L2000 W300 H400
2. Bệ thử nghiệm: đường kính Φ450mm, tốc độ khoảng 1-5 vòng/phút, có thể điều chỉnh độ cao;

3. Bán kính vòng phun nước (m): 0,4m, có thể tháo rời (chống thấm nước cấp độ 3, chống thấm nước cấp độ 4 trong phương pháp thử nghiệm a);

4. Phạm vi góc xoay ống phun: hướng thẳng đứng có thể là phạm vi xoay ± 60 ° hoặc ± 160 ° (có thể cài đặt);

5. Đường kính lỗ phun nước (mm): φ0,4;

6. Ống con lắc: Thiết bị này được trang bị 1 ống con lắc R400mm, vòi phun là lỗ Φ0,4mm và số lượng vòi phun tiêu chuẩn là 25.

7. Lưu lượng của mỗi vòi phun: 0,07L/M (có thể điều chỉnh), lưu lượng kế hiển thị số đọc trực tiếp;
8. Thời gian con lắc: mỗi lần xoay (2 × 120 °) khoảng 4 giây hoặc mỗi lần xoay (2 × 320 °) khoảng 12 giây;

9. Thời gian thử nghiệm: 1-999,999 phút (có thể cài đặt);

10. Vật liệu: thép không gỉ hoặc phun bột (các bộ phận cần tiếp xúc với nước được làm bằng thép không gỉ).
11. Hệ thống điều khiển: PLC + động cơ bước + màn hình cảm ứng;
12. Thiết bị bảo vệ an toàn: quá tải điện, bảo vệ ngắn mạch, bảo vệ nối đất, bảo vệ thiếu nước, đầu báo động;
13. Nguồn điện: 1#, 380V, 50Hz.
14. Máy sử dụng hệ thống điều khiển PLC + động cơ bước + màn hình cảm ứng: góc của ống xoay, tốc độ xoay và thời gian thử nghiệm có thể được cài đặt trực tiếp trên màn hình cảm ứng.

Các thông số và thông số kỹ thuật liên quan đến PW-IP34/IP56:

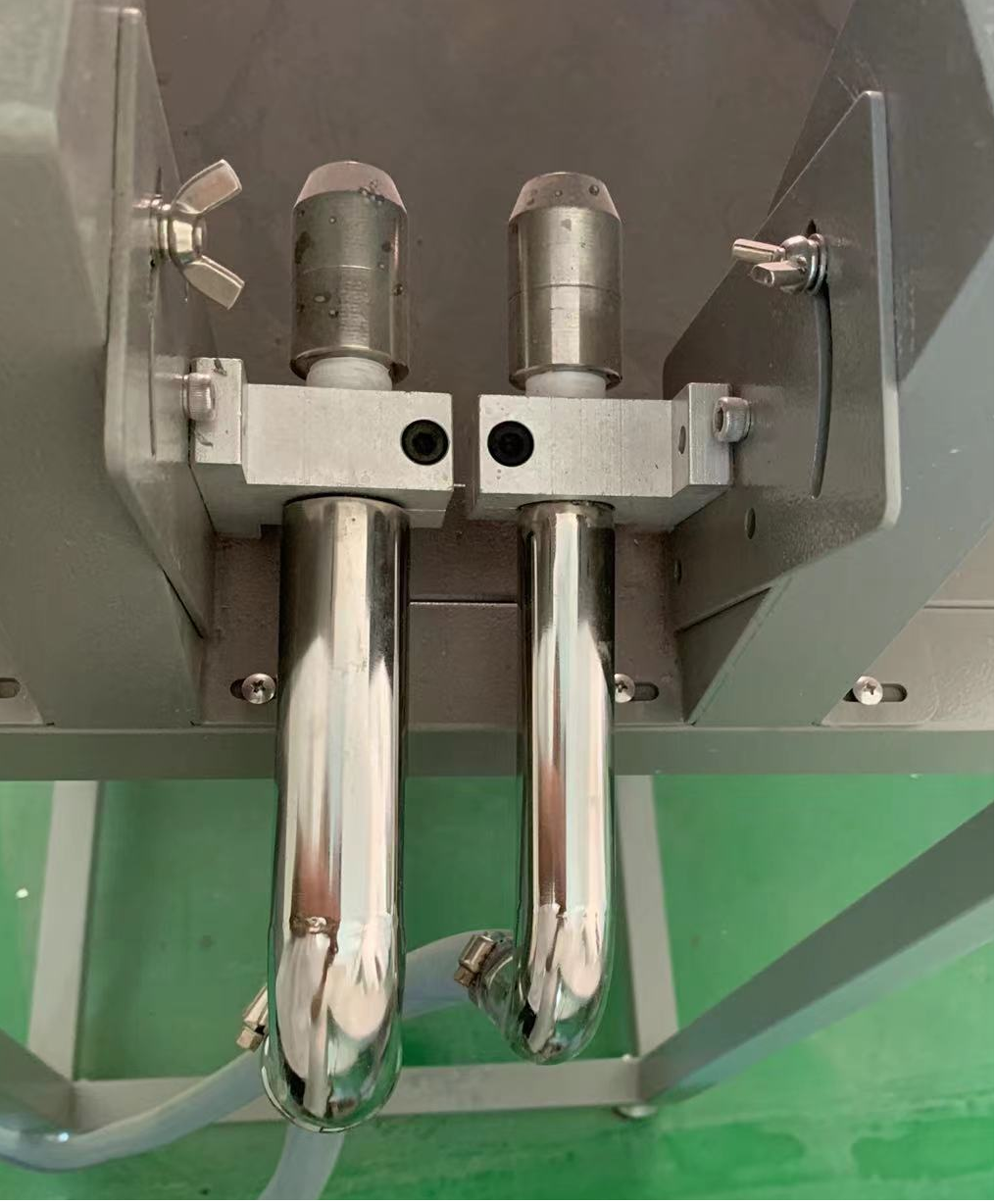

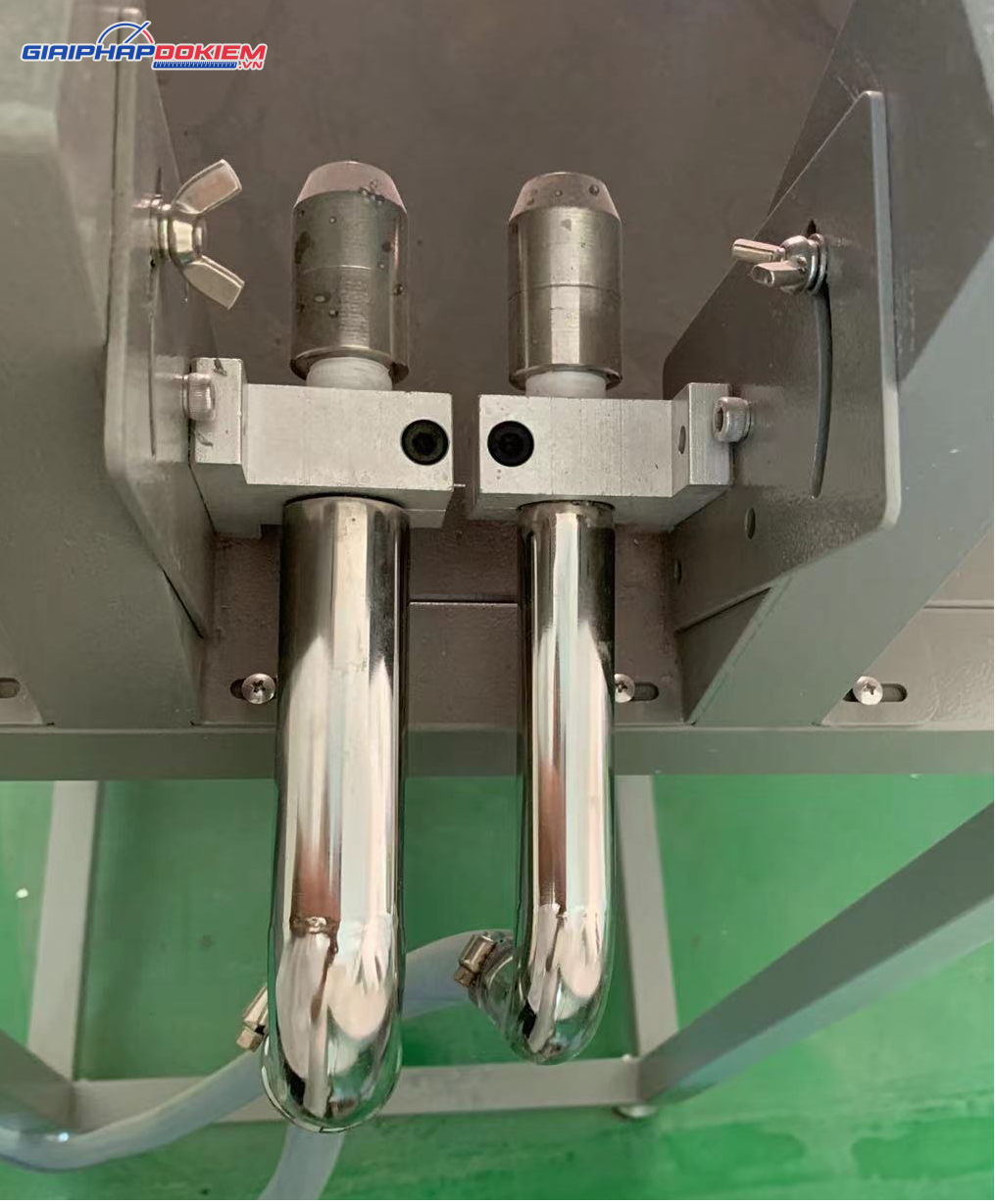

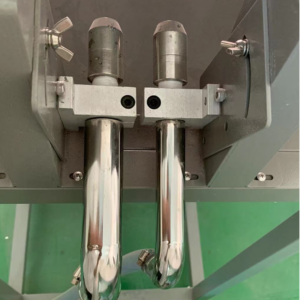

1. 2 vòi phun được lắp trên IPX56 theo chiều dọc. Vòi phun IPX5 1, vòi phun IPX6 1;

2. Đường kính lỗ phun bên trong: IPX5 (cấp) φ6.3mm, IPX6 (cấp) φ12.5mm

3. Lưu lượng nước phun: IPX5 (cấp) 12.5±1 (L/phút), IPX6 (cấp) 100±5 (L/phút)

4. Đường kính ống: một ống mềm áp suất cao bốn điểm, một inch.

5. Bàn xoay: một, tốc độ: 3 ± 1R/phút

6. Thời gian phun: 3, 10, 30, 9999 phút (có thể điều chỉnh)

7. Kiểm soát thời gian chạy: 1M ~ 9999 phút (có thể điều chỉnh)

8. Hệ thống tái chế nước để đảm bảo tái chế nước.

9. Hệ thống điều khiển: hệ thống điều khiển màn hình cảm ứng tự phát triển.

10. Trên cửa bình chứa nước của thiết bị, kính cường lực được sử dụng làm tường chống thấm nước.

11. Hộp bên trong được làm bằng thép SUS304=1.0 được chải, toàn bộ được hàn và lắp ráp hoàn chỉnh.
