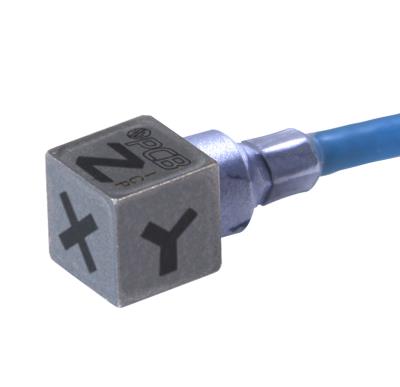

Cảm biến đo rung PCB 356A04

Name: Cảm biến đo rung PCB 356A04 - Giải Pháp Đo Kiểm
Brand: PCB
SKU: 356A04
Availability: InStock

Giá (chưa VAT): Liên hệ

Model: 356A04 Tình trạng: Còn hàng Nhà sản xuất: PCB Xuất xứ: Mỹ

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

Mô tả

PCB 356A04 Ba trục, thu nhỏ nhẹ, cắt gốm ICP® accel., khối 1,0 mV/g, 0,25″, cáp tích hợp 5 ft với giắc cắm 4 chân +nhiệt độ hoạt động 325F (163C), không được lọc.

Độ nhạy: (±20%)1 mV/g (0,10 mV/(m/s²))
Phạm vi đo: ±5000 g pk (±49050 m/s² pk)
Dải tần số: (+/-10%)1 đến 10000 Hz (1 đến 10000 Hz)
Đầu nối điện: Cáp tích hợp

Thông số kỹ thuật của Cảm biến đo rung PCB 356A04

	TIẾNG ANH:	SI:
HIỆU SUẤT
Độ nhạy (±20%)	1 mV/g	0,10 mV/(m/s²)
Phạm vi đo lường	±5000 g gói	±49050 m/s² pk
Dải tần số (+/- 5%)	1,2 đến 6000 Hz	1,2 đến 6000 Hz
Dải tần số (+/- 10%)	1 đến 10000 Hz	1 đến 10000 Hz
Tần số cộng hưởng	≥50 kHz	≥50 kHz
Độ phân giải băng thông rộng (1)	0,02 g hiệu dụng	0,2 m/s² rms	[2]
Phi tuyến tính	1%	1%	[1]
Độ nhạy ngang	5%	5%
THUỘC VỀ MÔI TRƯỜNG
Giới hạn quá tải (Sốc)	±10000 g gói	±98100 m/s² pk
Phạm vi nhiệt độ (Hoạt động)	-65 đến +325°F	-54 đến +163 °C
Phản ứng nhiệt độ	Xem biểu đồ %/°F	Xem biểu đồ %/°F	[2]
Độ nhạy biến dạng cơ sở	0,05 g/µε	0,5 (m/s²)/µε	[2]
ĐIỆN
Điện áp kích thích	20 đến 30 VDC	20 đến 30 VDC
Kích thích dòng điện không đổi	2 đến 20 mA	2 đến 20 mA
Trở kháng đầu ra	100 Ohm	100 Ohm
Điện áp phân cực đầu ra	8 đến 14 VDC	8 đến 14 VDC
Thời gian xả liên tục	0,4 đến 1,2 giây	0,4 đến 1,2 giây
Thời gian giải quyết (trong vòng 10% độ lệch)	<3 giây	<3 giây
Nhiễu quang phổ (1 Hz)	4,7 mg/√Hz	46 mm/s ² /√Hz	[2]
Nhiễu quang phổ (10 Hz)	1,2 mg/√Hz	11,8 mm/s ² /√Hz	[2]
Nhiễu quang phổ (100 Hz)	0,48 mg/√Hz	4,71 mm/s ² /√Hz	[2]
Nhiễu quang phổ (1 kHz)	0,17 mg/√Hz	1,67 mm/s ² /√Hz	[2]
Nhiễu quang phổ (10 kHz)	0,13 mg/√Hz	1,28 mm/s ² /√Hz	[2]
THUỘC VẬT CHẤT
Yếu tố cảm biến	Gốm sứ	Gốm sứ
Cảm biến hình học	cắt	cắt
Vật liệu nhà ở	Titan	Titan
Niêm phong	kín	kín
Kích thước – Chiều cao	0,25 inch	6,35mm
Kích thước – Chiều dài	0,25 inch	6,35mm
Kích thước rộng	0,25 inch	6,35mm
Trọng lượng (không có cáp)	0,03 oz	0,8 gam	[2]
Đầu nối điện	Cáp tích hợp	Cáp tích hợp
Vị trí kết nối điện	Bên	Bên
Đầu cuối cáp	Giắc cắm 4 chân 1/4-28	Giắc cắm 4 chân 1/4-28
Chiều dài cáp	5 ft	1,5 m
Loại cáp	019 4-cond Được bảo vệ	019 4-cond Được bảo vệ
Gắn	Dính	Dính

Phụ kiện


cung cấp
034G05	4 dây dẫn, độ ồn thấp, cáp FEP được bảo vệ, phích cắm 4 ổ cắm, 5 ft cho (3) phích cắm BNC (có nhãn XYZ)	1
080A109	Petro Wax, một hình vuông, 1″ x 1″ x 0,25″	1
080A90	Gel liên kết nhanh (để sử dụng với đế mtg dính accel để lấp đầy các khoảng trống trên bề mặt gồ ghề)	1
ACS-1T	Hiệu chuẩn đáp ứng biên độ ba trục, từ tần số 10 Hz đến tần số trên 5%, có thể theo dõi NIST	1
