Cảm biến dòng điện AC/DC Hioki CT6872 - Ảnh 2

Cảm biến dòng điện AC/DC Hioki CT6872 - Ảnh 3

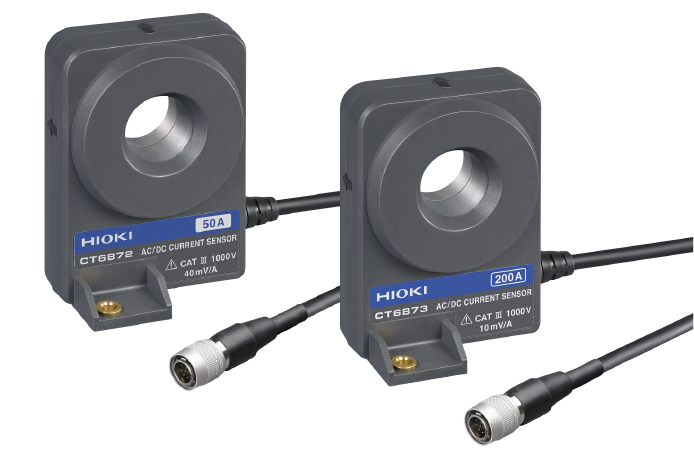

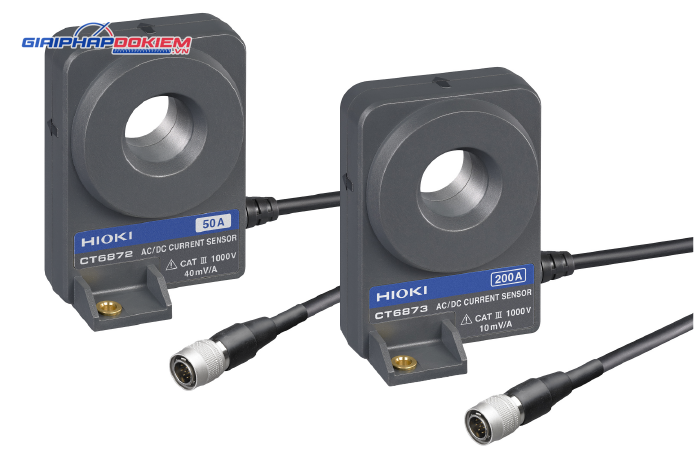

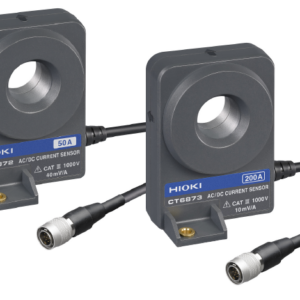

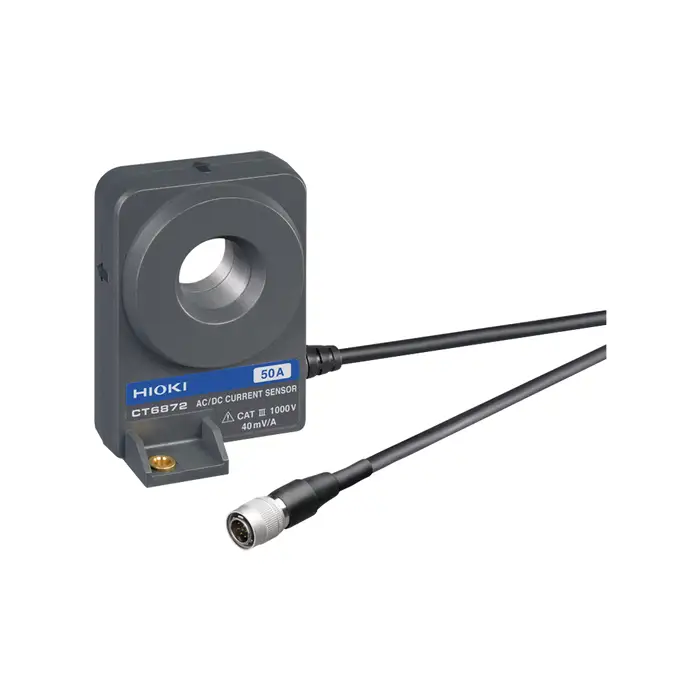

Cảm biến dòng điện AC/DC Hioki CT6872

Name: Cảm biến dòng điện AC/DC Hioki CT6872 - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: CT6872
Availability: InStock
Rating: 5 (5 reviews)

Giá (chưa VAT): 0₫

Giá (gồm VAT 8%): 0₫

Model: CT6872

Tình trạng: Còn hàng

Nhà sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

HỖ TRỢ ĐẶT HÀNG/BÁO GIÁ

Mr Hoàng 0901.668.234

Gọi điện Nhắn tin

Mr Nghĩa 0896.922.922

Gọi điện Nhắn tin

Mr Trực 0908.515.929

Gọi điện Nhắn tin

Thông tin sản phẩm

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6872

Cảm biến dòng điện AC/DC Hioki CT6872 có khả năng kết nối trực tiếp với Máy phân tích nguồn của Hioki và các HiCorders có bộ nhớ. Không chỉ vậy, thông qua việc sử dụng bộ cảm biến phụ kiện tùy chọn, cảm biến này còn có thể kết nối với Máy đo công suất, Oscilloscopes, DMMs, và nhiều thiết bị khác.

CT6872 nổi bật với dải tần số từ DC đến 10 MHz và có khả năng đo dòng điện tới 50 A, làm cho nó trở thành công cụ lý tưởng cho việc nghiên cứu và phát triển, kiểm tra chất lượng, quá trình sản xuất và công tác bảo trì trong các lĩnh vực như hệ thống sạc không dây, động cơ biến tần cho các thiết bị công nghiệp, điều chỉnh năng lượng cho hệ thống điện mặt trời (PV) và các thiết bị sạc nhanh cho xe điện.

Được thiết kế để hoạt động hiệu quả nhất với các thiết bị có trở kháng đầu vào từ 1 MΩ trở lên.

Đặc điểm chính của Hioki CT6872

Độ chính xác khi kết hợp sử dụng với máy phân tích công suất HIOKI PW8001, PW6001, và PW3390 được chỉ định chi tiết trong hướng dẫn sử dụng.
Băng thông rộng từ DC đến 10 MHz, cung cấp các đặc tính tần số xuất sắc.
Phù hợp cho ứng dụng trong lĩnh vực xe điện và xe điện hybrid.
Dải nhiệt độ hoạt động rộng từ -40°C đến 85°C, lý tưởng cho các ứng dụng trong ngành ô tô.
Hioki CT6872 lý tưởng cho việc đánh giá quá trình phát điện từ năng lượng mặt trời và pin nhiên liệu, cũng như để đo mức sạc và xả của pin và mặt phụ của biến tần.
Có thể quan sát các dạng sóng khi được sử dụng với máy hiện sóng hoặc Máy quay bộ nhớ (khi sử dụng kèm Bộ cảm biến).

Tính năng của CT6872

Công nghệ vô song thúc đẩy sự phát triển của phép đo dòng điện

Các bộ phát hiện có Độ chính xác tuyệt vời áp dụng “kỹ thuật thông lượng từ bằng không (loại cảm biến cổng thông lượng).” Dòng điện có tần số cao được nắm bắt qua cuộn cảm (kỹ thuật CT) và dòng điện một chiều tới tần số thấp được nhận diện thông qua việc dùng “cổng thông lượng từ.”

Phát hiện cổng thông lượng

Khả năng nhận diện cổng thông lượng cung cấp tính tuyến tính ưu việt, cho phép đo lường dòng điện với các biên độ khác biệt một cách chính xác cao. Các bộ phận cổng thông lượng, khi áp dụng để nhận biết DC, cho thấy sự lệch lạc thấp trong một khoảng nhiệt độ rộng, nhờ vào cơ chế hoạt động của chúng, mang lại độ chính xác và ổn định nhiệt độ đáng kinh ngạc.

Điều này làm cho chúng trở nên hoàn hảo cho các loại đo lường yêu cầu chính xác cao, như trong máy phân tích công suất và đồng hồ đo công suất. Chúng cũng có thể được ứng dụng để kiểm tra hiệu suất của biến tần, công suất đầu ra từ biến tần, tổn thất trong lò phản ứng/máy biến áp và các phép đo DC kéo dài.

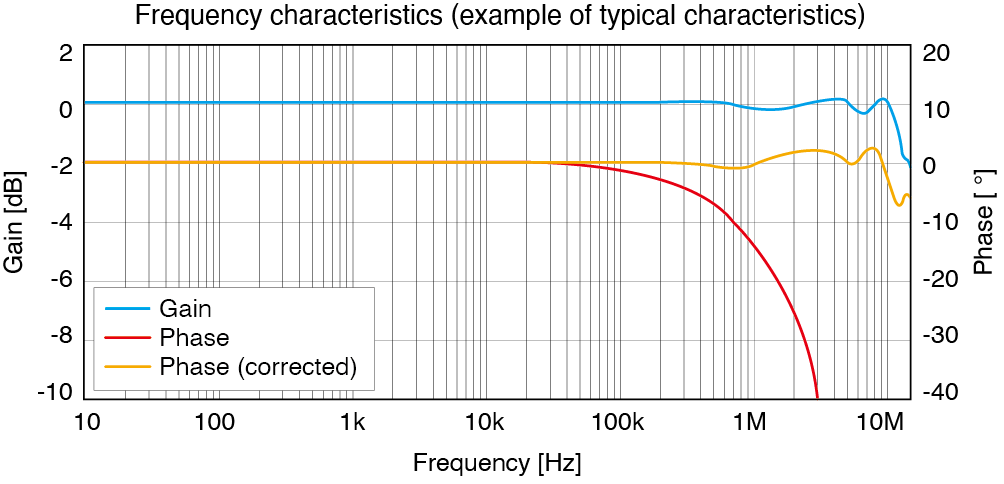

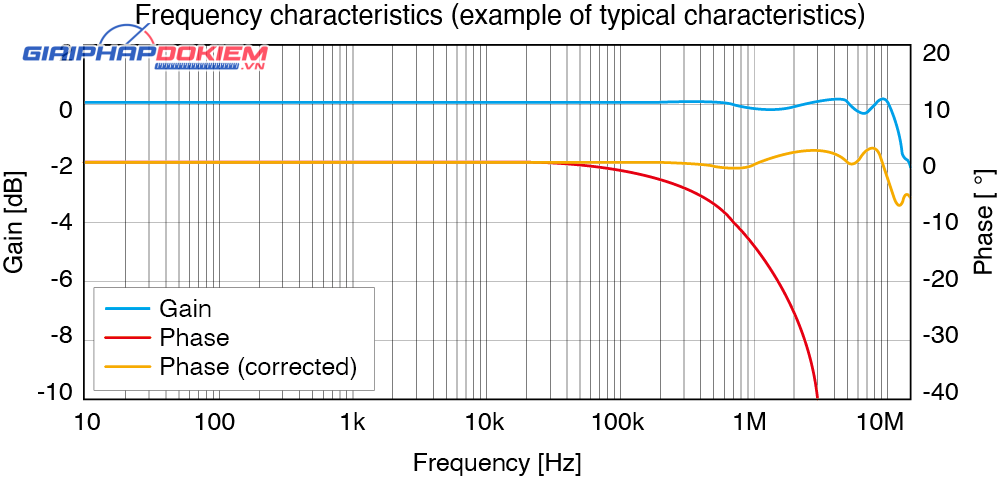

Dải tần rộng

CT6872, với dải tần từ DC đến 10 MHz, đứng đầu trong phân khúc cảm biến có khả năng hỗ trợ dòng điện đến 50 A. Khi kết hợp với Máy phân tích công suất PW8001, việc đo đạc chính xác các giá trị công suất ở hệ số công suất thấp và tần số cao trở nên khả thi.

Chức năng hiệu chỉnh pha tự động

Để đạt độ chính xác cao khi đo tần số lớn và hệ số công suất nhỏ, việc hiệu chỉnh lỗi pha là bước không thể bỏ qua. PW8001 tự động điều chỉnh và cân chỉnh pha cho cảm biến dòng điện với độ chính xác cao lên đến 0,001°, nâng cao hiệu quả sử dụng cảm biến dòng điện mà không yêu cầu thêm bất kỳ công sức nào từ phía người dùng.

Khả năng phát hiện tự động của Hioki CT6872 mang lại sự tiện lợi hơn nữa

Tự động phát hiện cảm biến dòng điện bằng Power Analyzer PW8001

Cảm biến dòng điện có tích hợp bộ nhớ I2C-EEPROM, cho phép lưu trữ thông tin quan trọng như dữ liệu hiệu chỉnh pha, giá trị dòng điện định mức, tên model cảm biến và số sê-ri. Khi kết nối với Máy phân tích công suất PW8001, thiết bị này tự động nhận diện và áp dụng các thông tin trên, giúp tiết kiệm thời gian và giảm thiểu sai sót.

Trước kia, việc nhập giá trị hiệu chỉnh pha cần thực hiện thủ công, thường gặp phải rủi ro sai lầm và quên lãng. Với tính năng nhận dạng tự động từ cảm biến, những vấn đề này được khắc phục, từ đó nâng cao độ chính xác trong tính toán công suất.

Đặc tính kỹ thuật cơ bản của CT6872

Độ chính xác của cảm biến dòng điện AC/DC CT6872 được đảm bảo: 1 năm

Dòng điện định mức	50 A AC / DC
Tối đa đầu vào cho phép	Trong phạm vi giảm nhiệt, cho phép tối đa ± 150 A (giá trị thiết kế) ở 40 ° C trở xuống trong 20 ms hoặc ít hơn
Băng thông tần số	Biên độ: DC đến 10 MHz Pha: DC đến 1 MHz
Độ chính xác cơ bản	DC (± 0,03% rdg. ± 0,002% fs, không có đặc điểm kỹ thuật pha) 45 Hz ≤ f ≤ 66 Hz (± 0,03% rdg. ± 0,007% fs, ± 0,05 °) Được chỉ định lên đến 1 MHz
Tỷ lệ điện áp đầu ra	40 mV / A định mức (Thiết bị này xuất ra điện áp AC + DC thông qua Bộ cảm biến)
Tối đa điện áp định mức với đất	1000 V CAT III
Đường kính lõi	φ 24 mm (0,94 in)
Nhiệt độ hoạt động, độ ẩm	-40 ° C đến + 85 ° C (-40 ° F đến 185 ° F), 80% RH trở xuống (không ngưng tụ)
Nguồn	Nguồn được bổ sung thông qua Bộ phân tích nguồn PW8001, PW6001, PW3390, Bộ cảm biến CT9555, CT9556, CT9557 hoặc UNIT DÒNG ĐIỆN 3CH U8977
Tối đa công suất định mức	Cực đại 4 VA. (ở 50 A / 55 Hz, yêu cầu nguồn ± 12 V)
Kích thước và khối lượng	70 mm (2,76 in) W × 100 mm (3,94 in) H × 53 mm (2,09 in) D, CT6872: 370 g (13,1 oz), chiều dài cáp: 3 m (9,84 ft), CT6872-01: 690g (24,3 oz), chiều dài cáp 10 m (32,81 ft)
Phụ kiện	Hướng dẫn sử dụng ×1, Đánh dấu các dải ×6, Thận trọng khi sử dụng ×1
