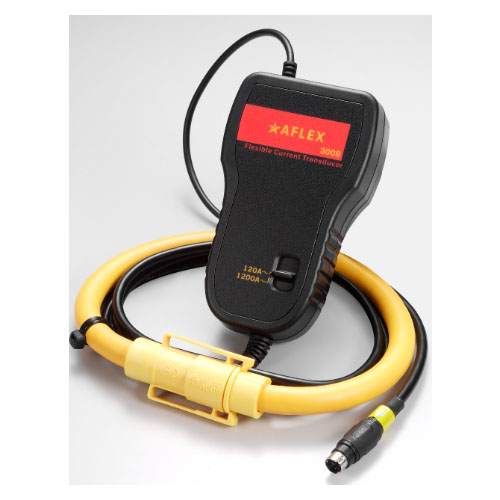

Đầu đo dòng điện PROVA AFLEX 3009

Giới thiệu sản phẩm đầu đo dòng điện PROVA AFLEX 3009

Đầu đo dòng điện PROVA AFLEX 3009 là thiết bị đo dòng điện không thể thiếu cho bộ Prova 6830A, hiển thị kết quả đo trên màn hình cho người dùng.

Tính năng của PROVA AFLEX 3009

Đầu đo dòng điện PROVA AFLEX 3009 có các tính năng chính sau:

• Tiêu chuẩn an toàn của PROVA AFLEX 3009 : CAT III 600V
• Áp dụng hệ thống điện khác nhau (ba pha bốn dây, ba pha ba dây, một pha hai dây, một pha ba dây)
• Real Power, W (W, KW, MW, GW)
• Công suất (VA, KVA, các MVA)
• Giờ watt, kWh (WH, KWH, kvarh, các PFH)
• Hệ số công suất (PF), giai đoạn góc ([Phi])
• Đo dòng điện (6A đến 1200A của) và đo điện áp: RMS đúng ( RMS true), hộp số tự động
• Tỷ lệ CT điều chỉnh (từ 1 đến 600) và tỷ lệ PT (1-3000)
• Điện áp hiển thị và dạng sóng dòng, để hiểu mối quan hệ giữa hai nhu cầu
• Trung bình cho một hệ thống hiển thị (tiêu thụ điện năng trung bình AD, KW, MW được biểu thị bởi W)
• Hệ thống hiển thị tối đa nhu cầu (nhu cầu tối đa MD bởi W , KW, KVA, MVA hiển thị), người dùng có thể thiết lập thời gian đánh giá
• Phân tích điều hòa của dòng điện và điện áp lên đến 99 lần
• Một màn hình hiển thị 50 phân tích điều hòa
• Hiển thị các dạng sóng và giá trị đỉnh (mẫu số 1024 / chu kỳ)
• Hài hòa tỷ lệ phần trăm (THD-F) tổng hợp phân tích
• Minh họa sơ đồ giai đoạn hệ thống điện khác nhau cho các mối quan hệ điện áp hiện tại giai đoạn tương ứng
• Có thể được phát hiện thoáng qua không ổn định điện áp, lưu ý các điểm 28 xuất hiện (thời gian + một vài chu kỳ), người dùng có thể thiết lập các giới hạn dưới của tỷ lệ phần trăm (%) trên
• Hiển thị ba pha điện áp hoặc tỷ lệ mất cân bằng hiện tại (VUR, IUR)
• Hiển thị phần trăm hệ số mất cân bằng điện áp hoặc dòng điện ba pha (d0%, d2%)
•  Hiển thị dòng không cân bằng dòng trung tính (Trong)
• Có bộ nhớ 512K, có thể ghi 17000 dữ liệu của hệ thống bốn dây ba pha, người dùng có thể Đặt thời gian để ghi thời gian (thời gian lấy mẫu từ 2 giây đến 3000 giây)
• Dạng sóng đầu ra tức thời, thông số hệ thống điện, 100 sóng hài, v.v …
• Màn hình LCD ma trận điểm lớn có đèn nền
• Bao gồm phần mềm cho hoạt động của PC (Giao diện quang từ RS232C đến USB)
• Đồng hồ tích hợp và lịch vạn niên, được sử dụng cùng với ghi âm

Thông số kỹ thuật của PROVA AFLEX 3009

• Chiều dài đầu dò: 18in / 460 mm
• Đường kính uốn tối thiểu: 35mm
• Đường kính đầu nối: 23mm
• Đường kính cáp: 14mm
• Chiều dài cáp từ đầu dò đến hộp: 1700mm
• Chiều dài cáp từ hộp đến đầu ra: 1700mm
• Lựa chọn phạm vi: Thủ công (120A, 1200A)
• Kích thước (Hộp): 130mm (L) x 80mm (W) x 43mm (H)
  5.1 5.1 (L) x 3.1, (W) x 1.7, (H)
• Pin: Cung cấp bởi máy phân tích năng lượng
• Nhiệt độ hoạt động: -10 ° C đến 85 ° C
• Độ ẩm hoạt động: 15% đến 85% rh
• Độ cao: lên tới 2000M
• Nhiệt độ lưu trữ: -20 ° C đến 85 ° C
• Độ ẩm lưu trữ: 15% đến 85% rh
• Trọng lượng: 390g mỗi máy
