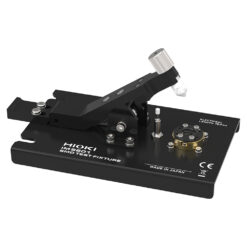

Đầu Đo Hioki IM9201

Name: Đầu Đo Hioki IM9201 - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: IM9201
Availability: InStock

Giá (chưa VAT): Liên hệ

Model: IM9201 Tình trạng: Còn hàng Nhà sản xuất: HIOKI Xuất xứ: Nhật Bản Bảo hành: N/A

Phụ kiện cho máy: IM7587, IM7585, IM7583, IM7581, IM7580A

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

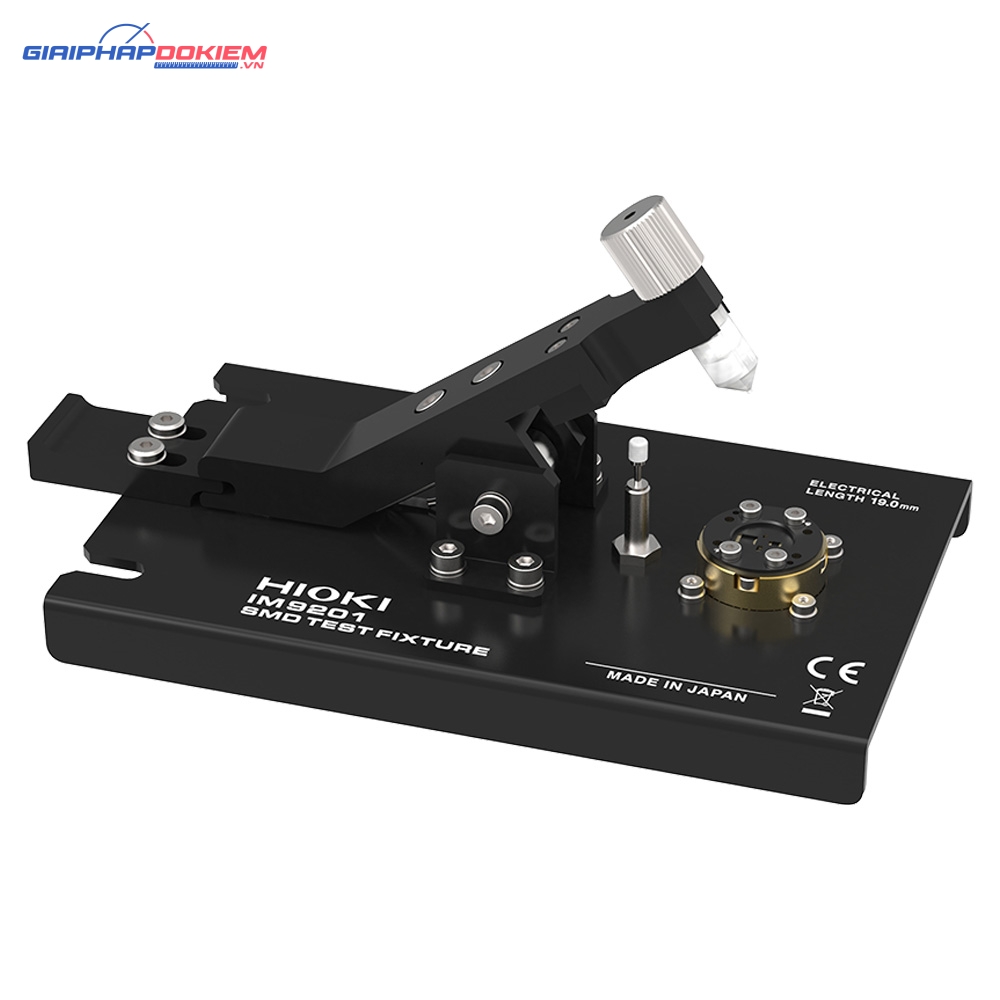

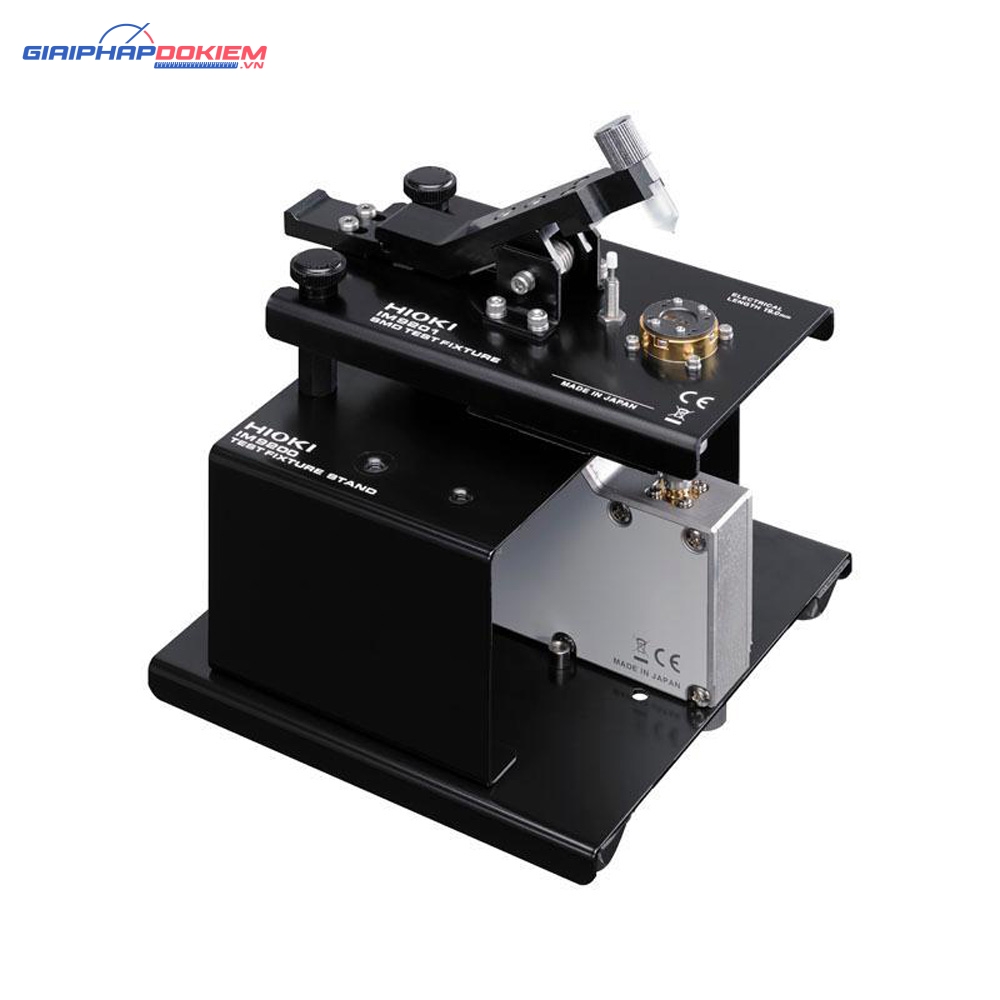

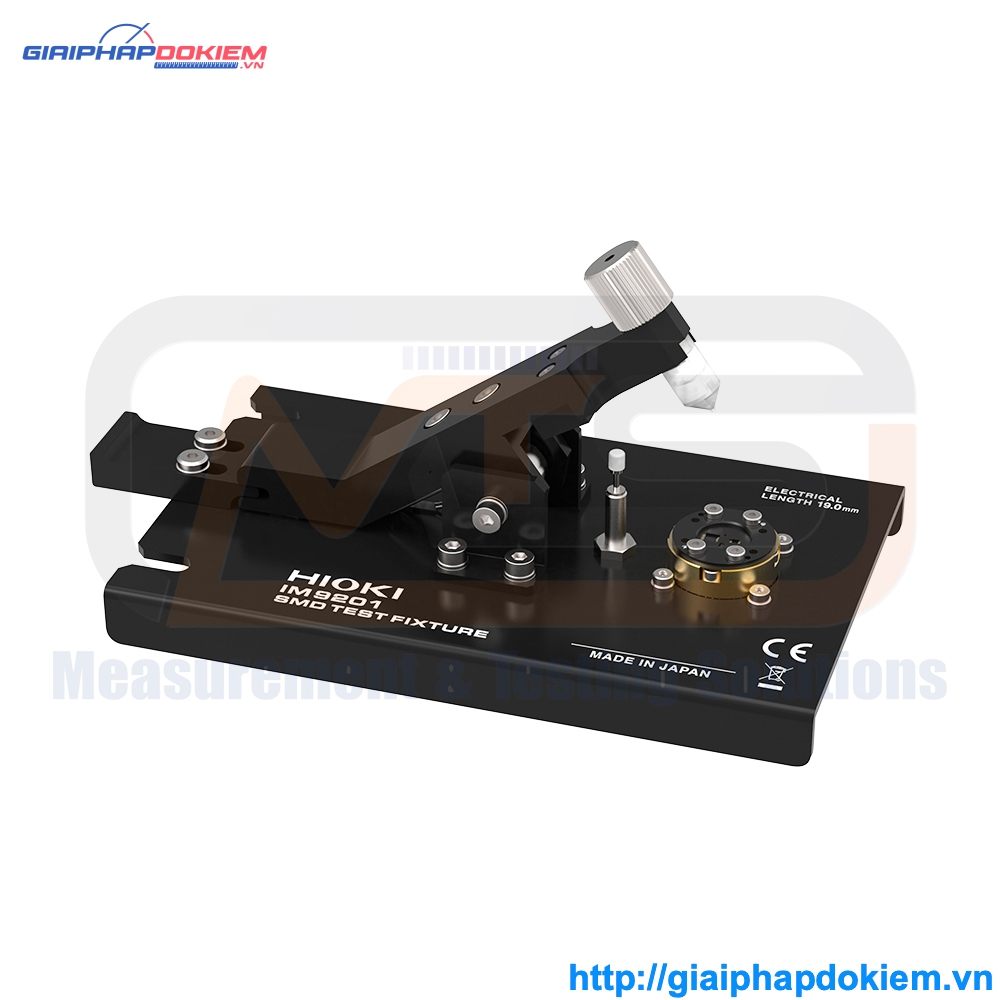

SMD TEST FIXTURE HIOKI IM9201

3 GHz High Frequency Test Fixture for 6 Different SMD Sizes

Basic specifications

Frequency range	DC to 3 GHz
Dimensions of　measurable DUT	0201, 0402, 0603, 0805, 1206, 1210 (EIA)
Electrode structure	2-terminal connection to bottom electrodes
Maximum voltage	±42 Vpeak (AC+DC)
Additional error	Impedance: ±Ze [%] Phase: θe = ±0.58 × Ze [° ] Ze = Ae + (Zse / Zx + Yoe × Zx) × 100 Zx: Impedance measurement value [Ω] Ae: 4 × f² [%] Zse: (100 + 500 × f) / 1000 [Ω] Yoe: (10 + 100 × f) / 1000000 [S] f [GHz]

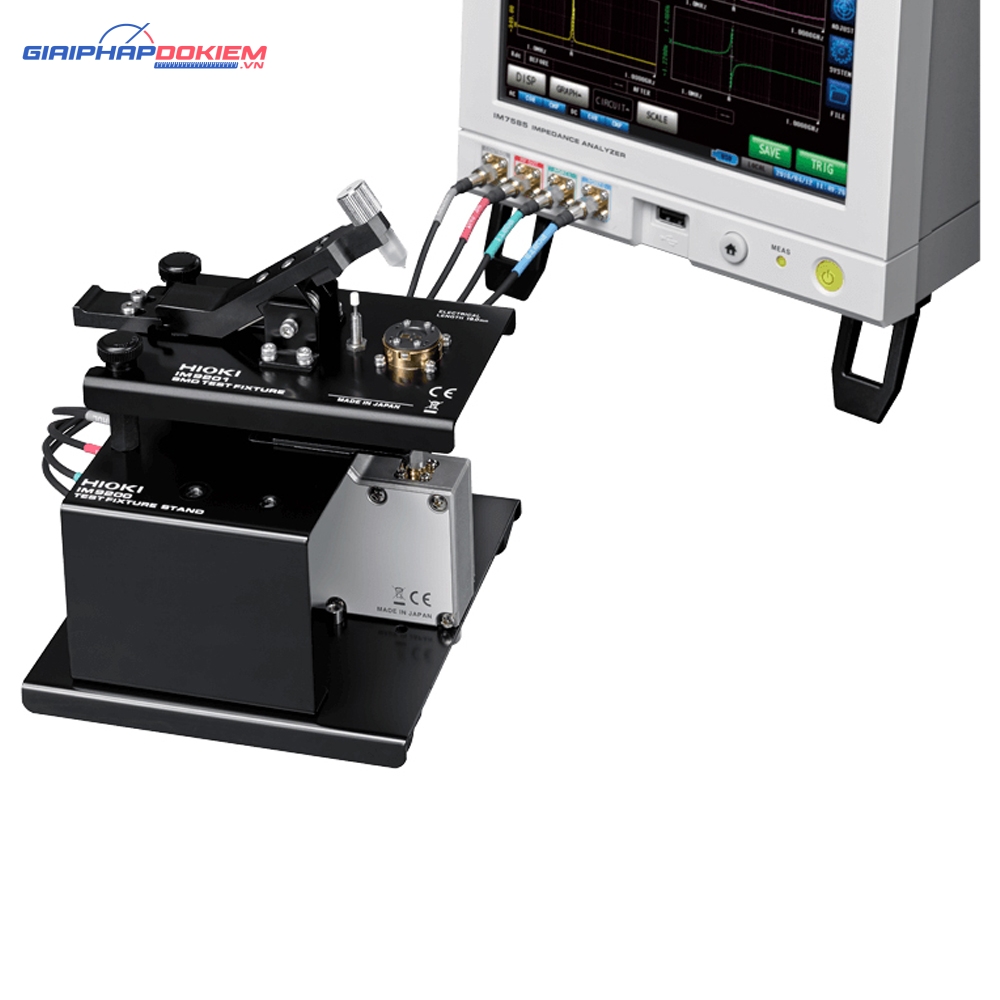

Supported units	IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587
Accessories	Short plate (5 types), GND plate (2 types), Device guide (2 types), Hexagon socket head bolts ×8, Tip pin (2 types), Knob ×1, Brush for cleaning ×1, Hex driver ×1, Carrying case ×1, Instruction Manual ×1
