Dụng cụ đo điện áp cao FLUKE 80K-40

Tổng quan về dụng cụ đo điện áp cao FLUKE 80K-40

80K-40 là một đầu dò điện áp cao được chế tạo nhằm mở rộng khả năng đo của vôn kế AC/DC lên tối đa 40.000 volt AC hoặc DC thuộc loại quá điện áp I. Điều này có nghĩa là đầu dò chỉ có thể được dùng để thực hiện các phép đo trên các mạch có giới hạn năng lượng trong thiết bị.

Một số ví dụ bao gồm điện áp cao trong TV hoặc máy photocopy. KHÔNG nên sử dụng đầu dò này để đo điện áp cao trên hệ thống phân phối điện. Fluke 80K-40 mang lại độ chính xác cao khi được sử dụng với vôn kế có trở kháng đầu vào 10 Megohm.

Tính năng chính của FLUKE 80K-40

• Một thiết bị đo điện áp cao được phát triển nhằm tăng cường khả năng đo điện áp cho vôn kế AC / DC lên tới 40.000 volts đỉnh AC hoặc phân loại quá điện áp DC I.
• Thiết bị này chỉ phù hợp cho những ứng dụng có mức năng lượng thấp.

Thông số kỹ thuật của FLUKE 80K-40

• Dải đo điện áp: từ 1 kV đến 40 kV dc hoặc đỉnh ac, 28 kV rms ac.
• Trở kháng đầu vào: 1000 MΩ.
• Tỉ lệ phân chia: 1000: 1 (bộ giảm 1000X).
• Độ chính xác DC:
  • Từ 20 kV đến 35 kV: ±1% tại 20°C đến 30°C; thêm 1% khi nhiệt độ dưới 20°C hoặc trên 30°C tới 45°C. (Để tính toán độ chính xác tổng thể, cần cộng thêm độ chính xác của vôn kế đang sử dụng.)
  • Từ 0 kV đến <20 kV và >35 kV đến 40 kV: ±2%.
• Độ chính xác AC: 60 Hz, ±5%.
• An toàn: Đáp ứng tiêu chuẩn IEC 1010-2-031:1993, loại B, 40 kV dc hoặc đỉnh ac, 28 kV rms ac, thuộc loại quá áp I (các điện áp được lấy từ máy biến thế năng lượng hạn chế).

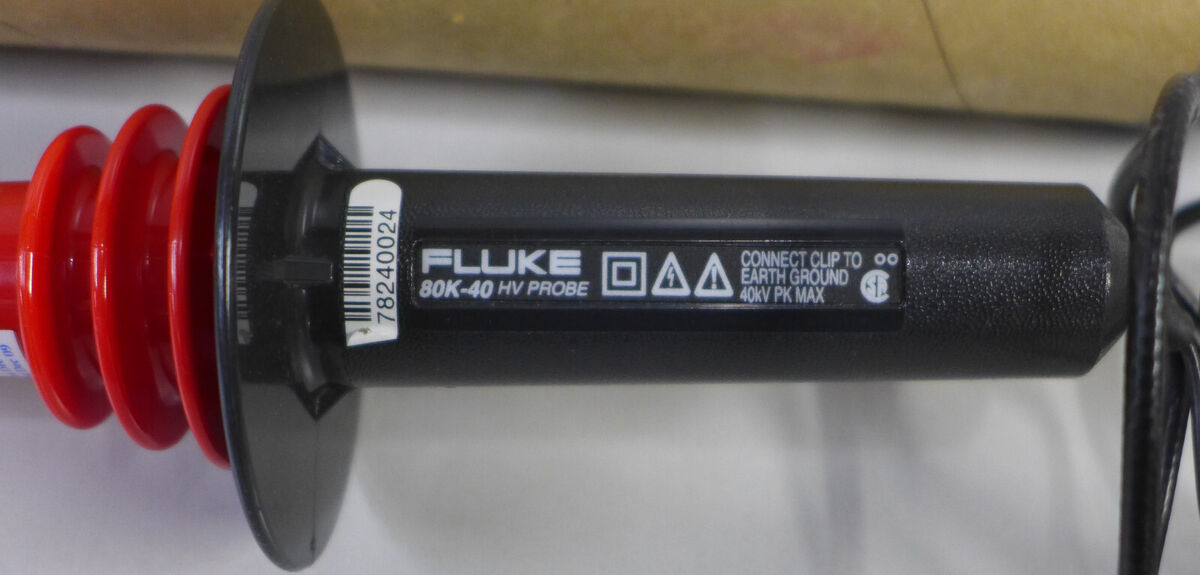

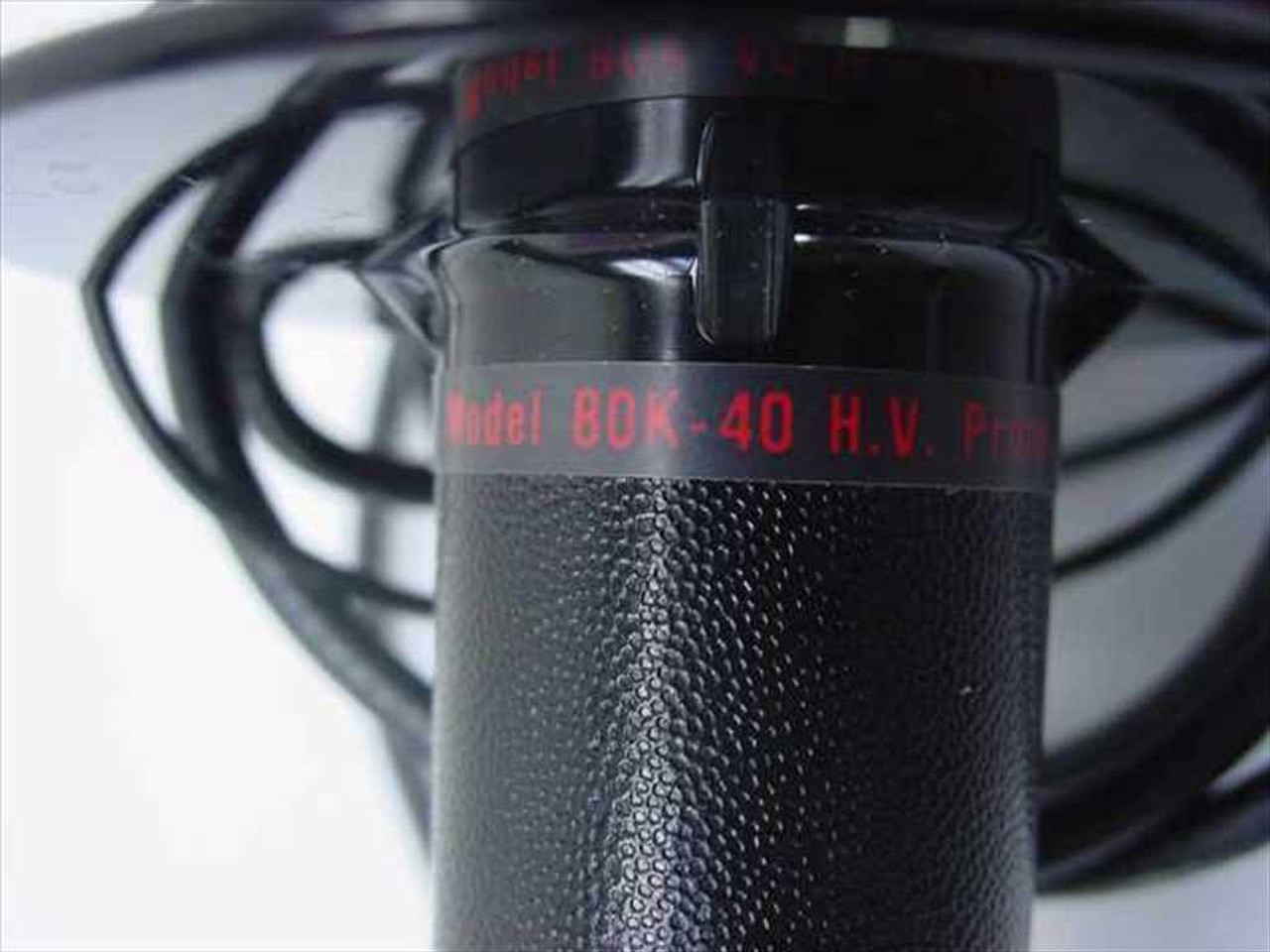

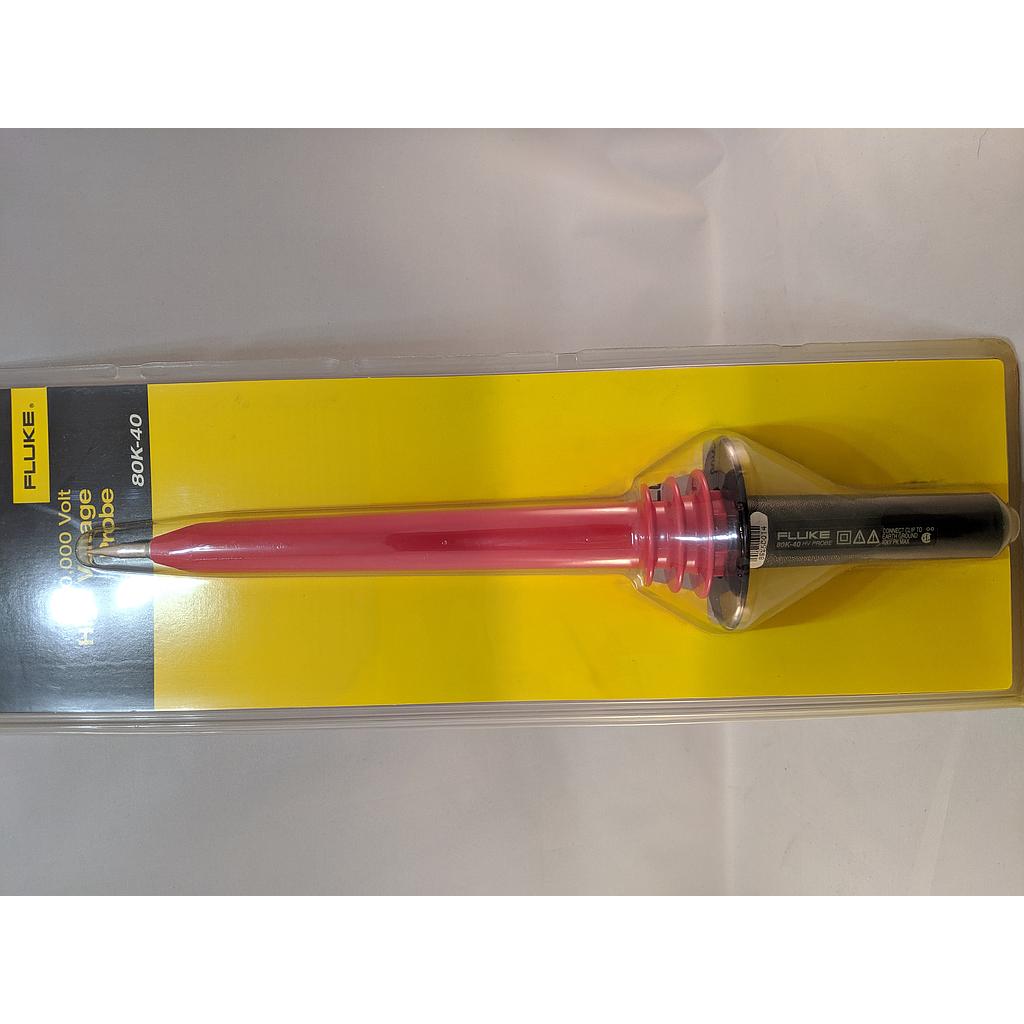

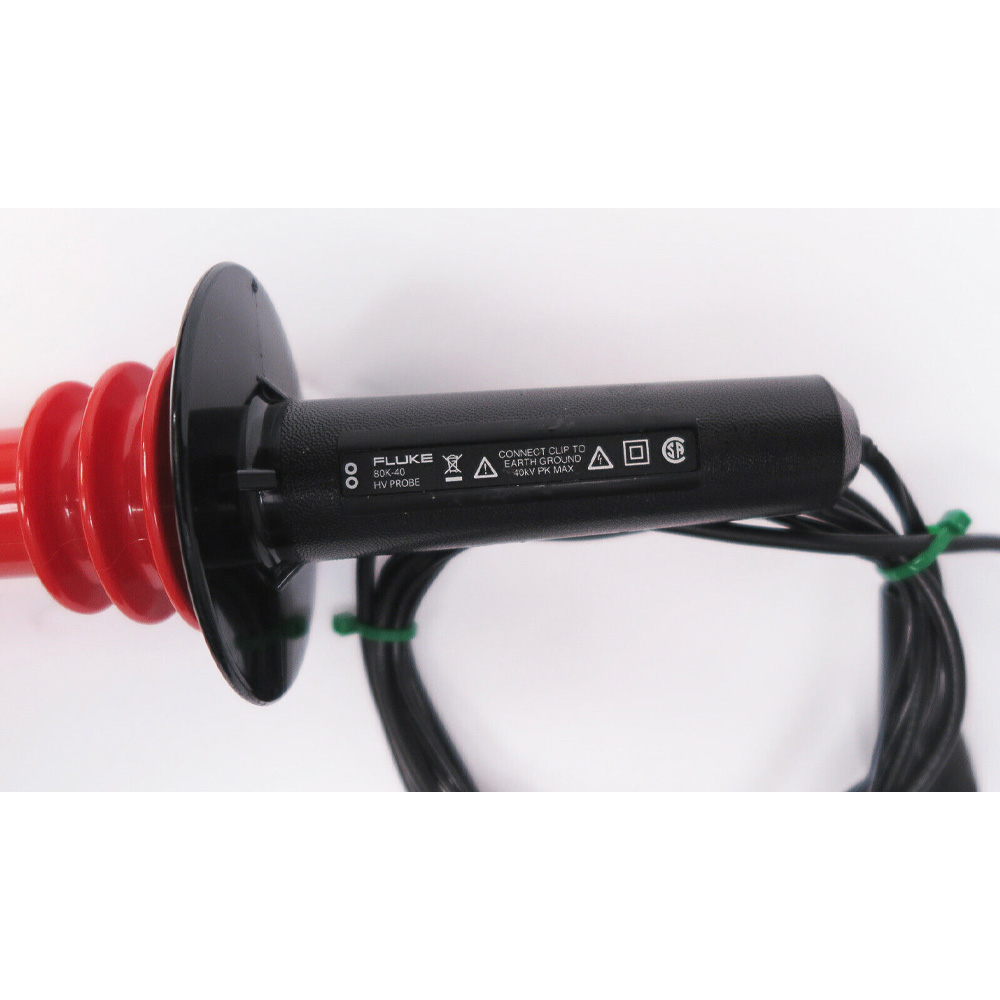

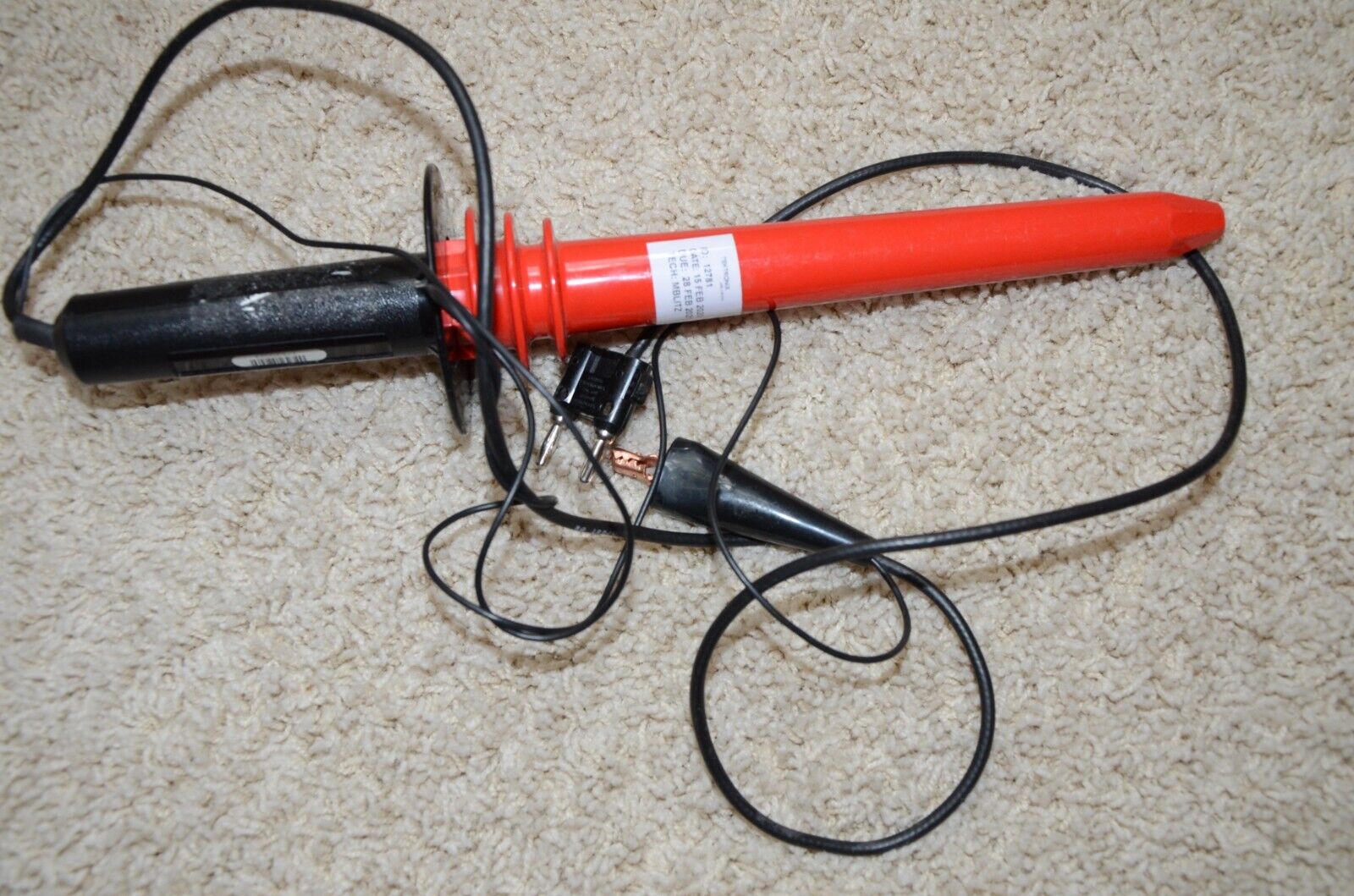

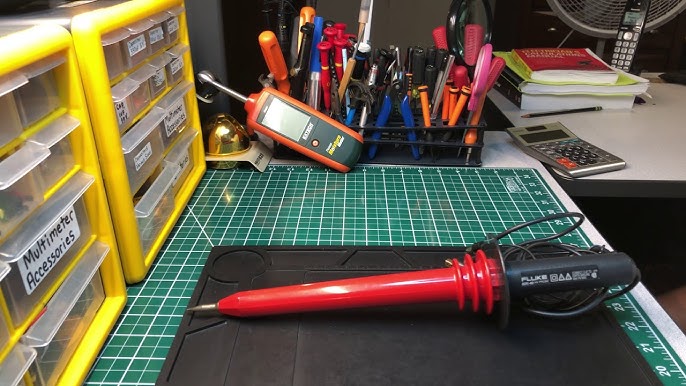

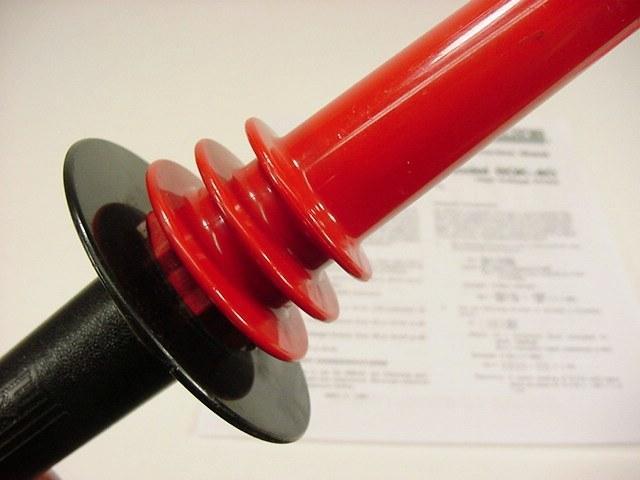

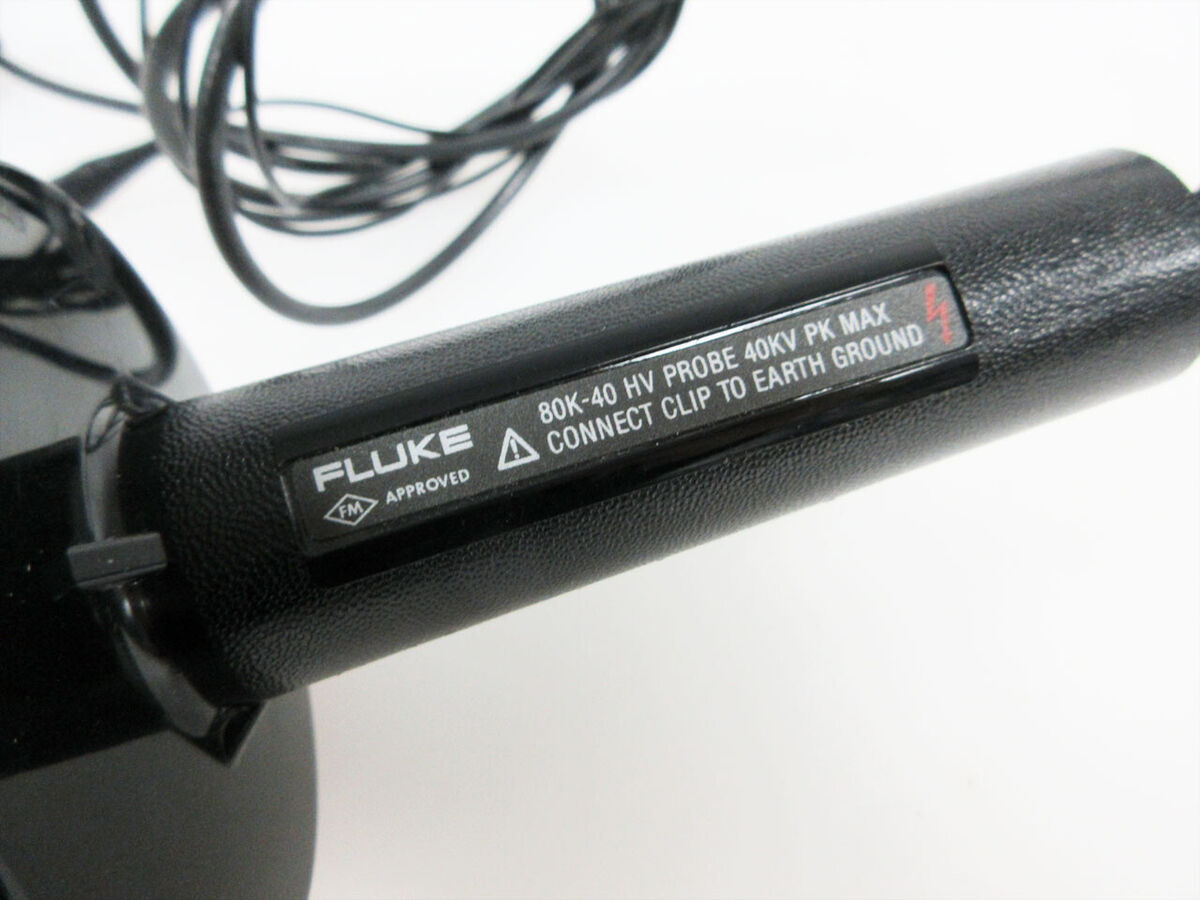

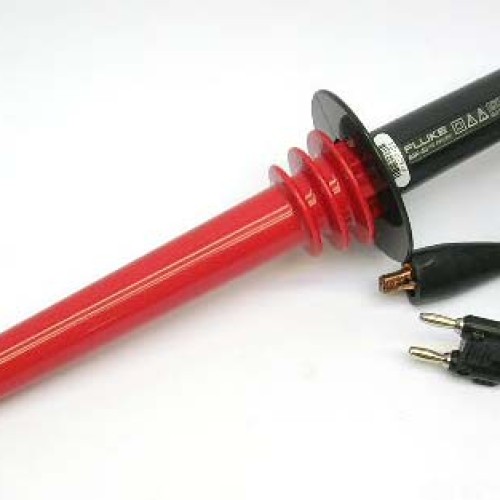

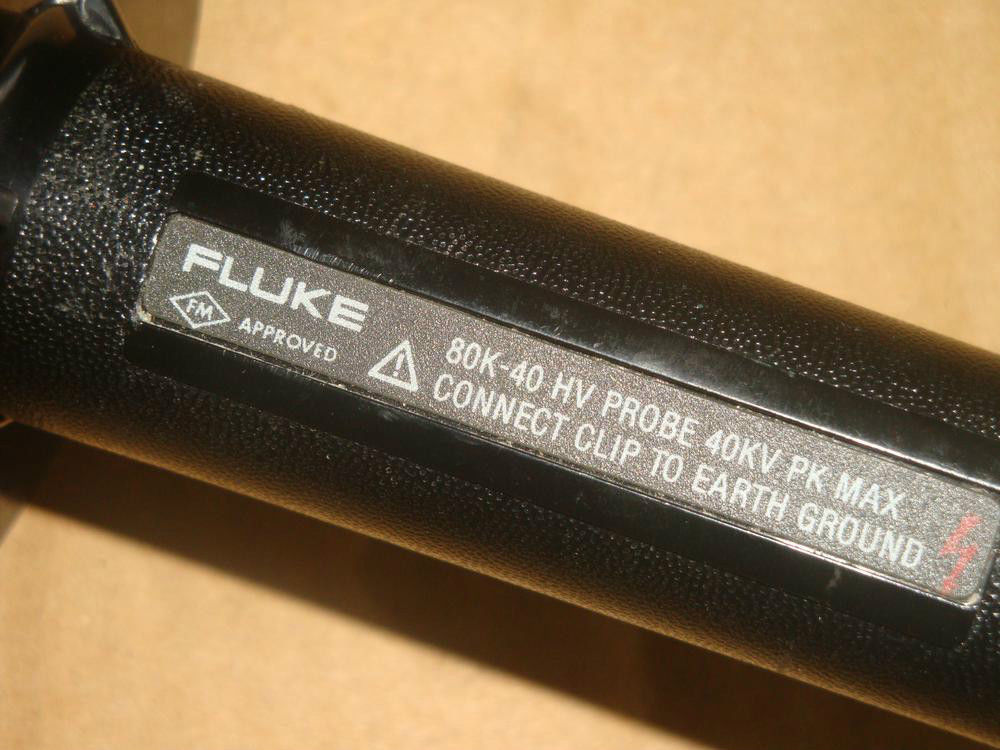

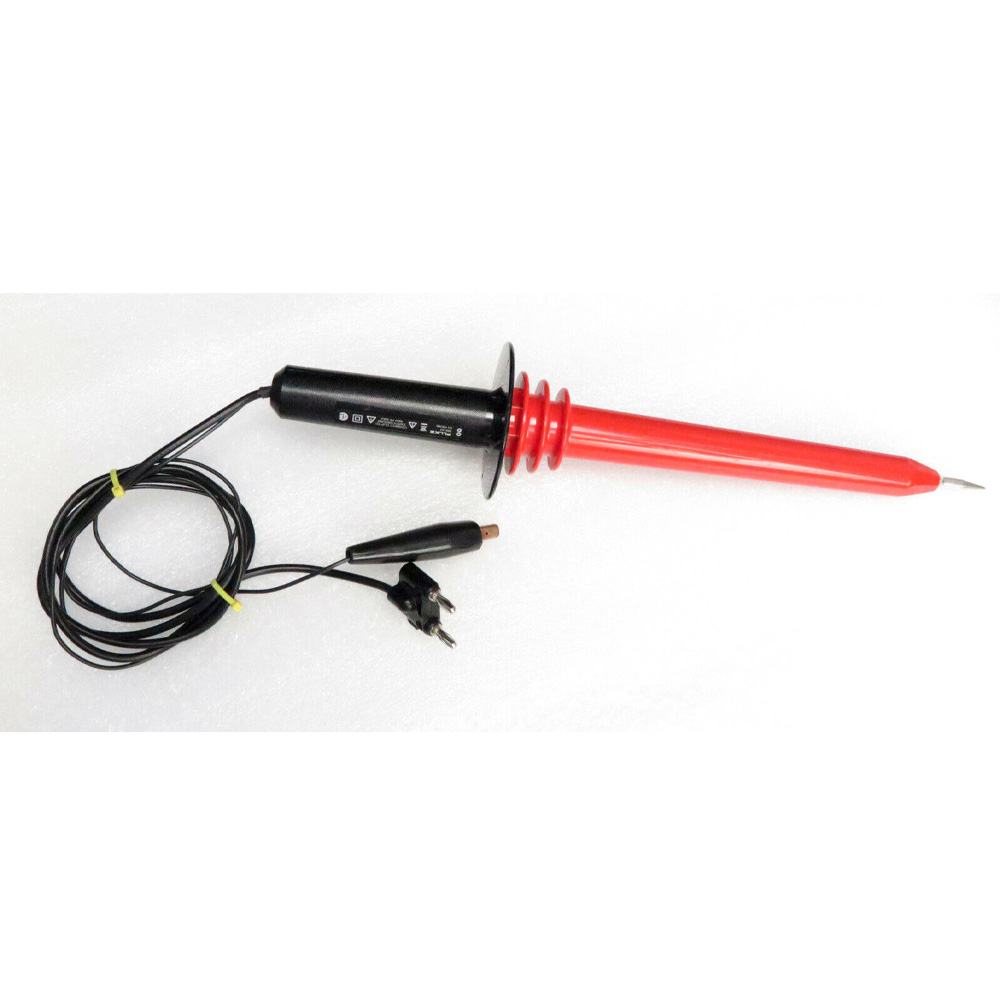

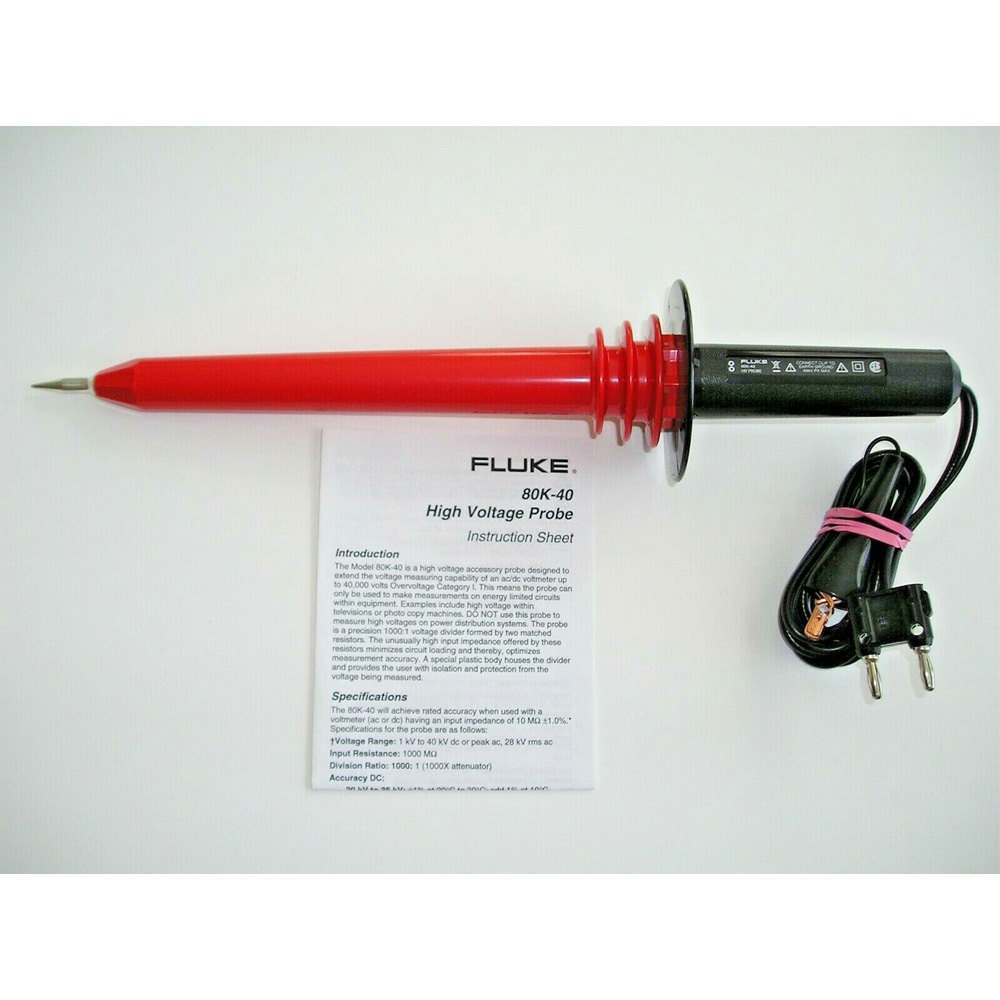

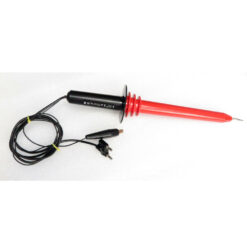

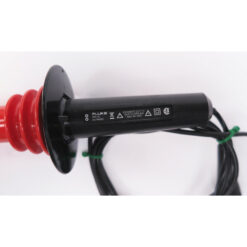

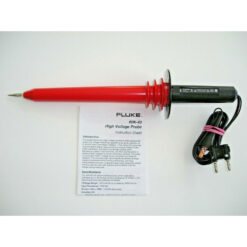

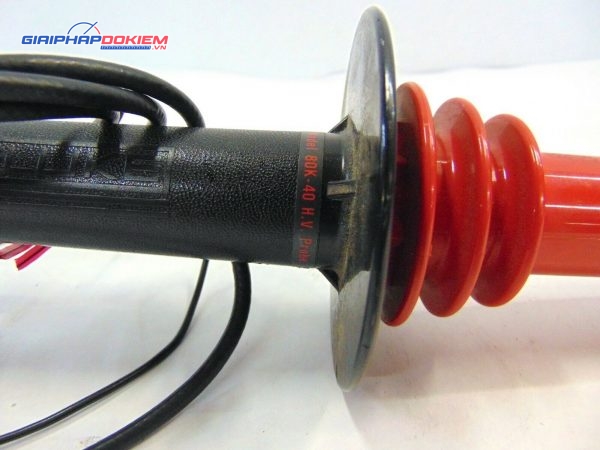

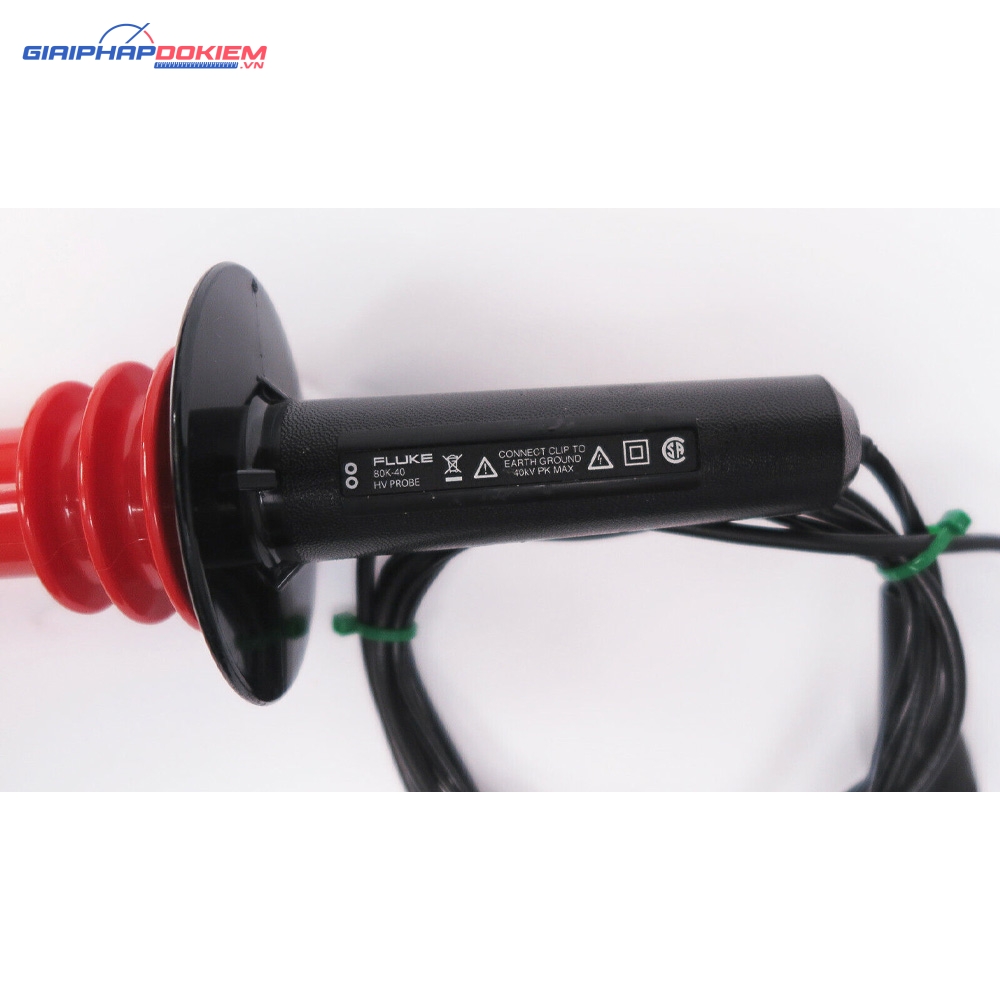

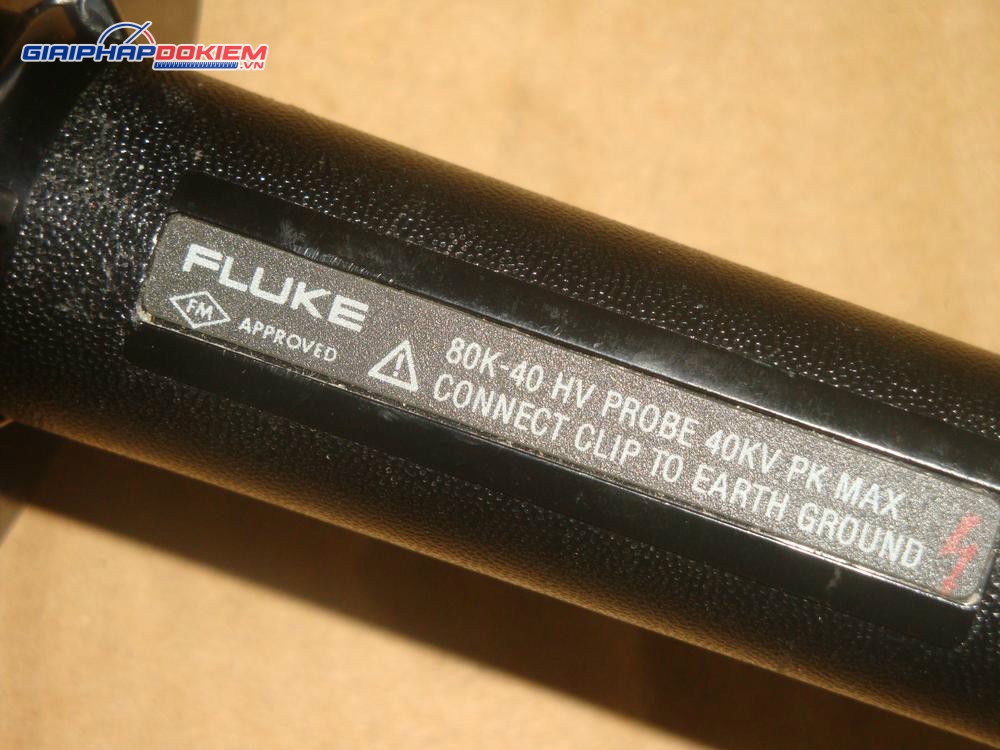

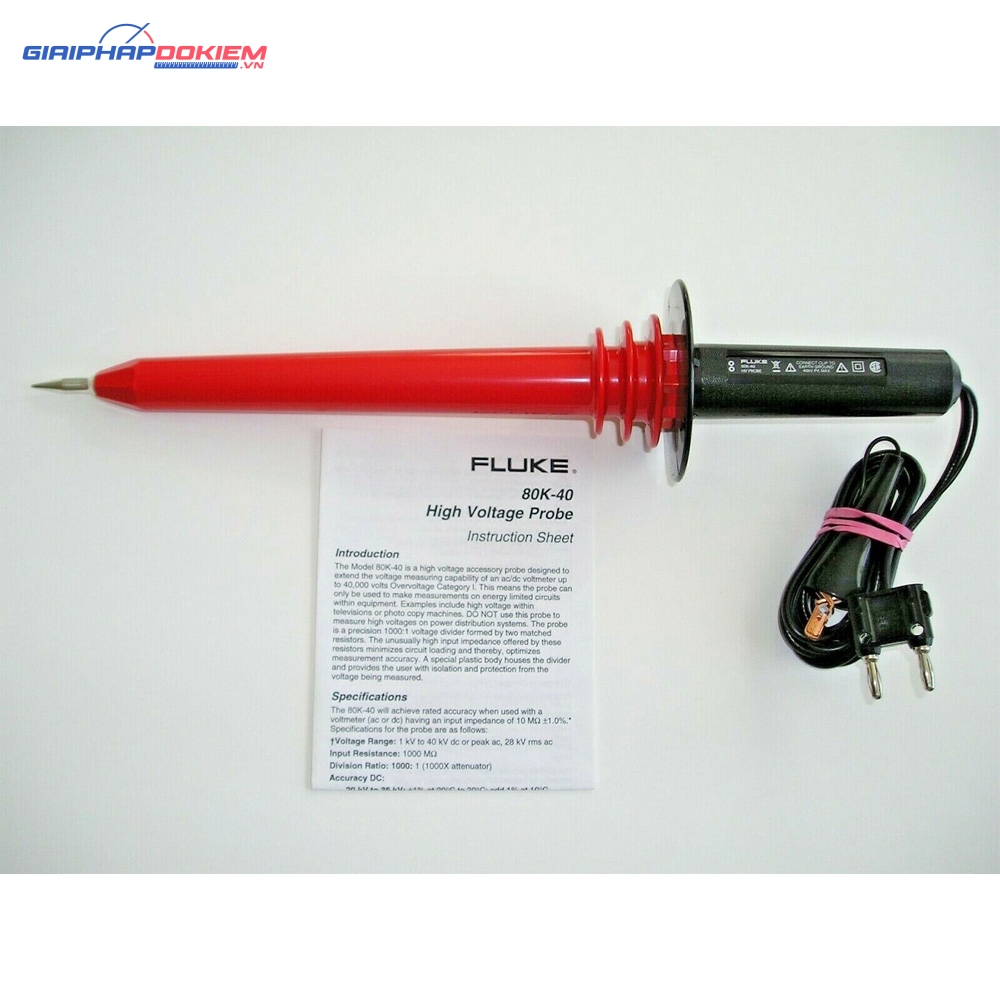

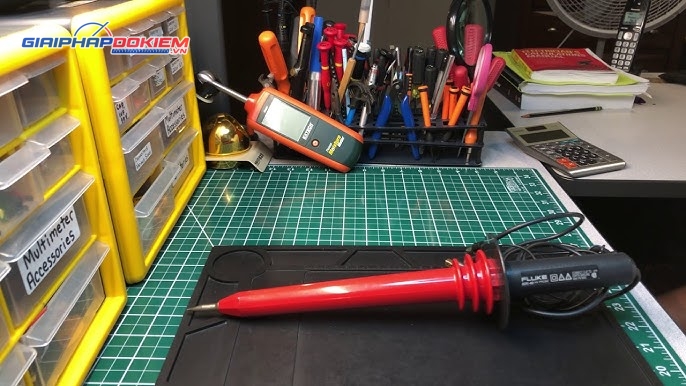

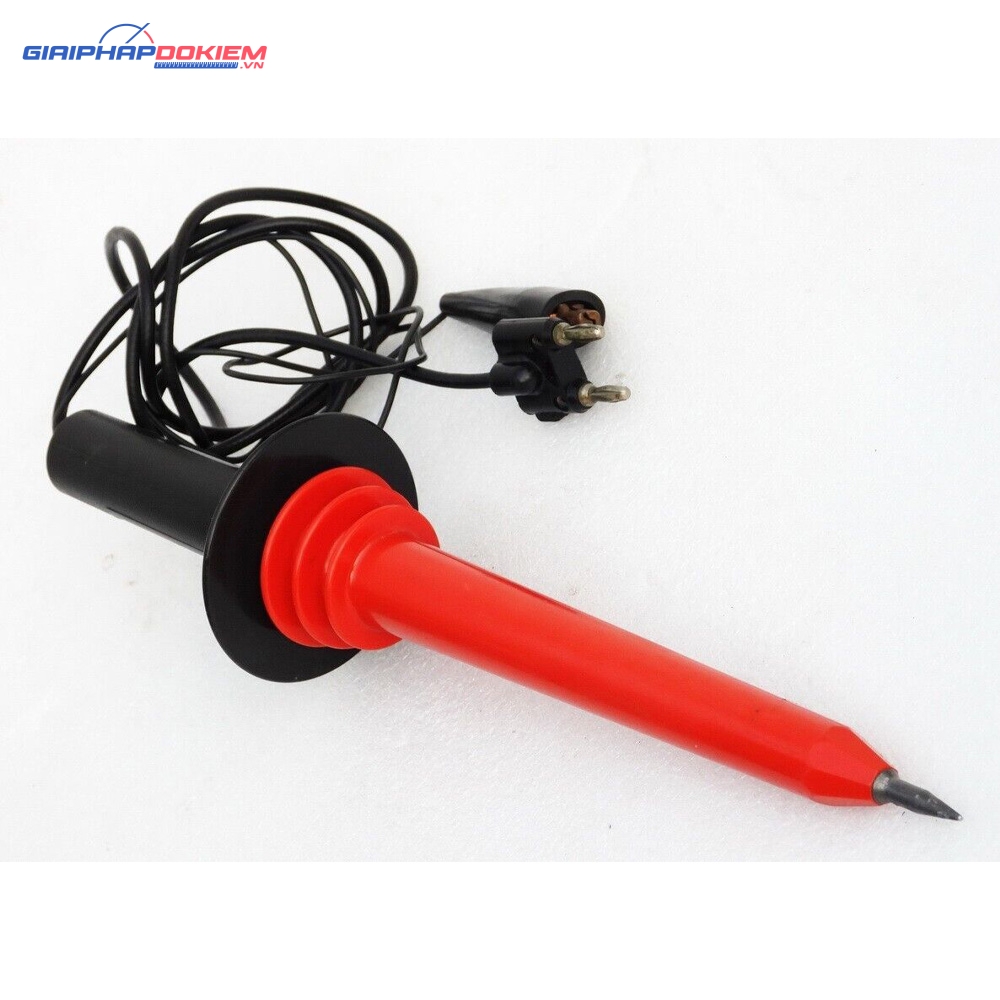

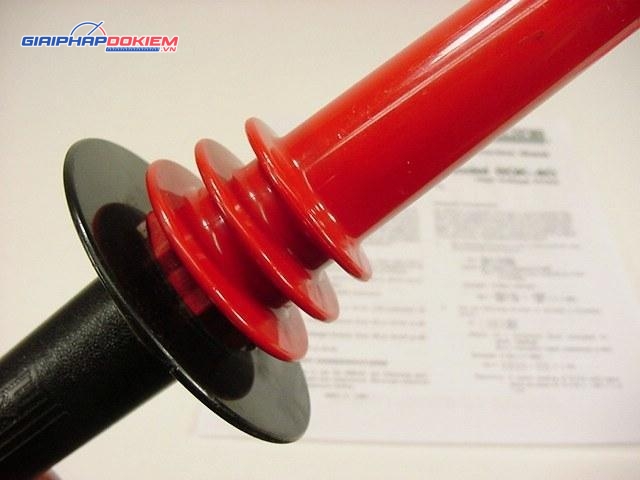

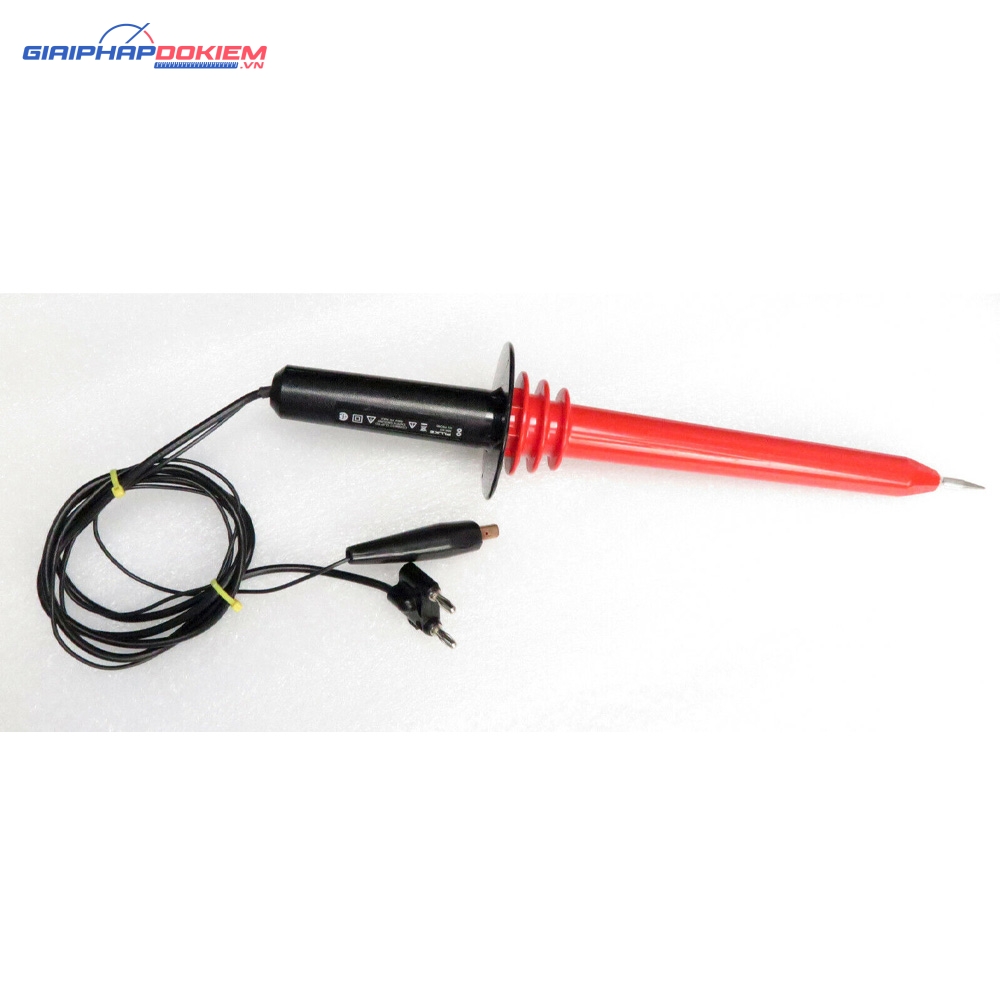

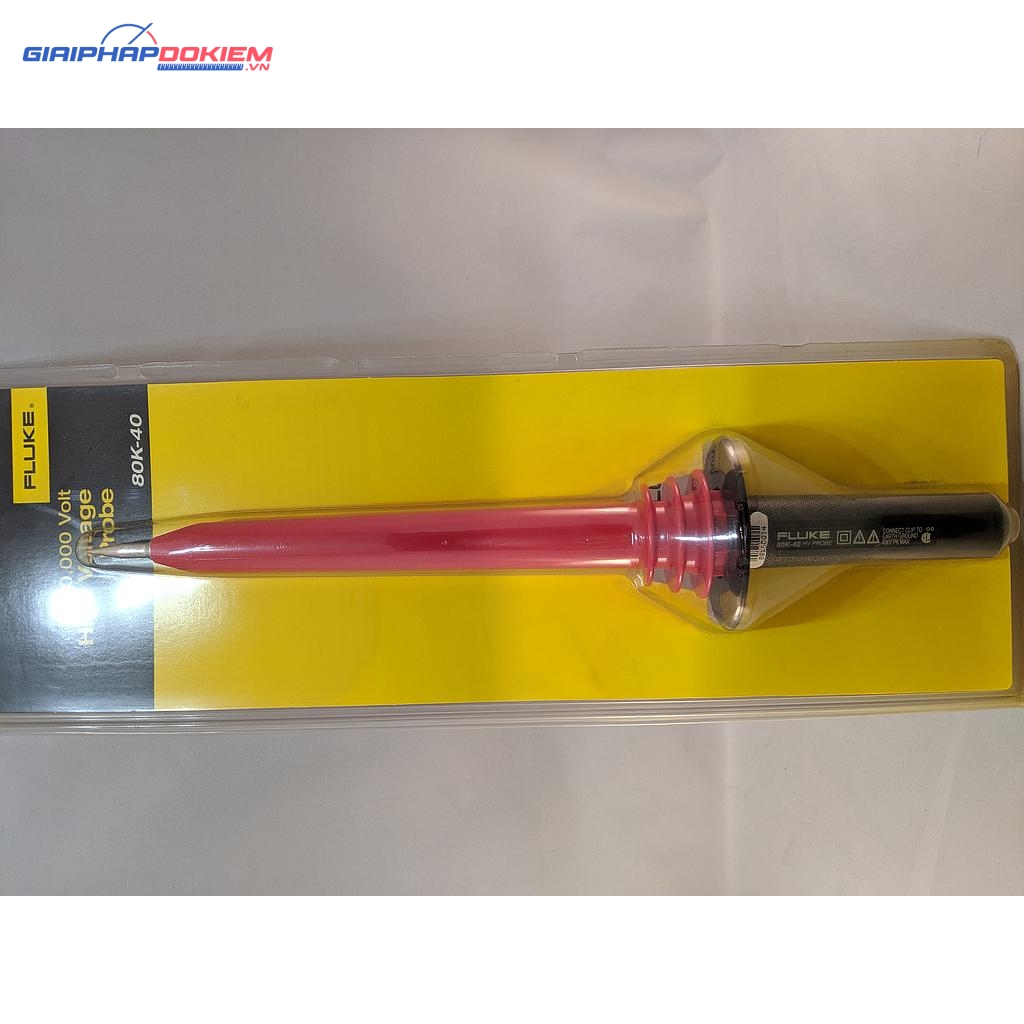

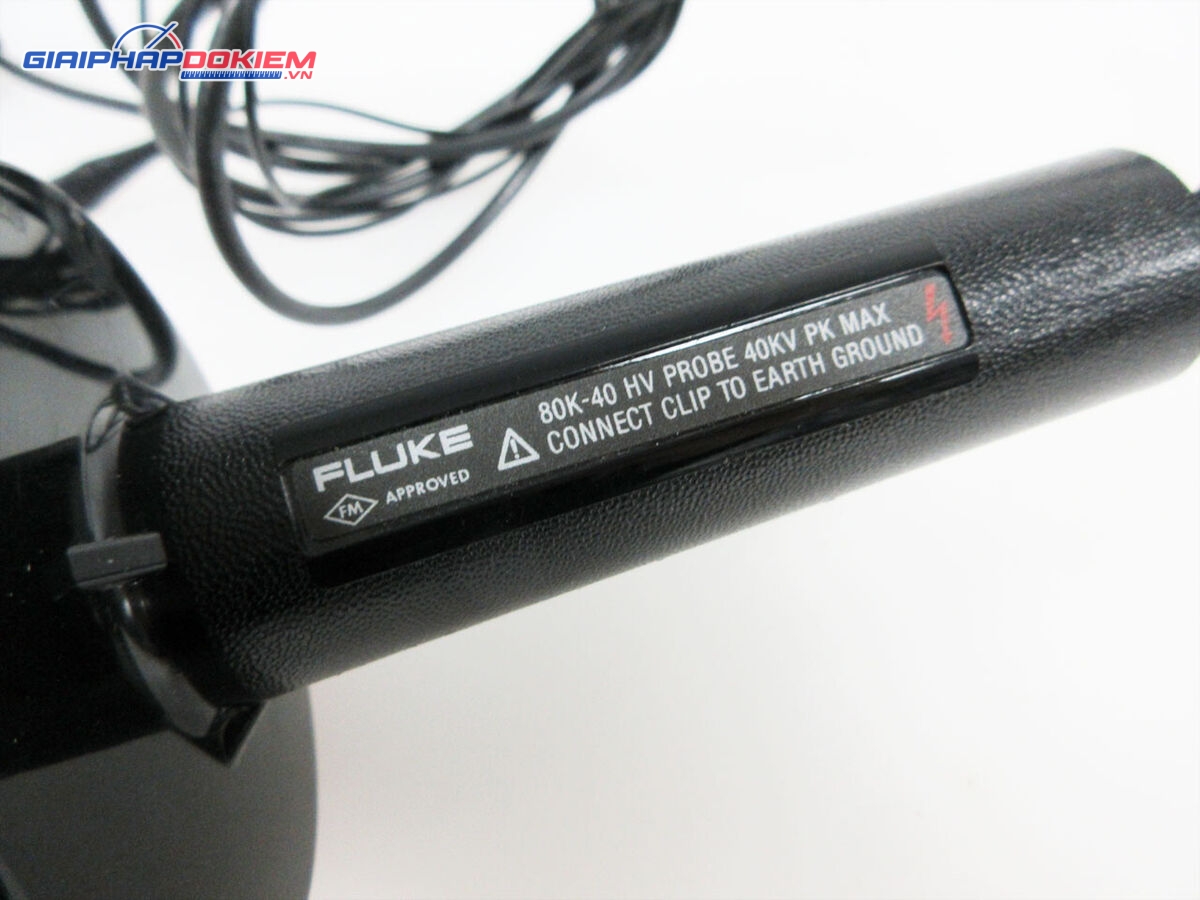

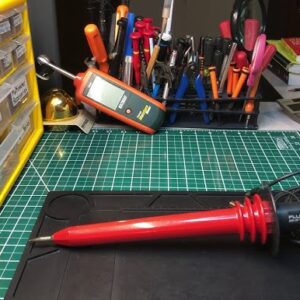

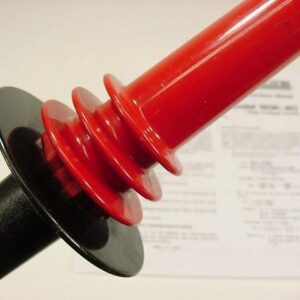

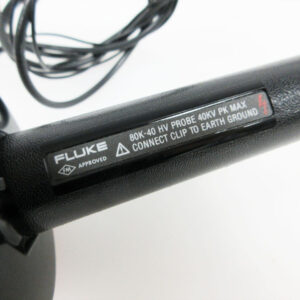

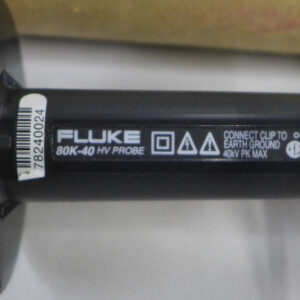

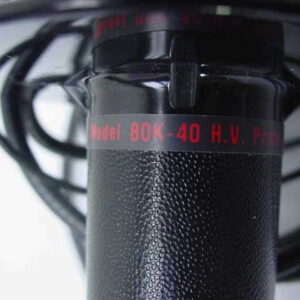

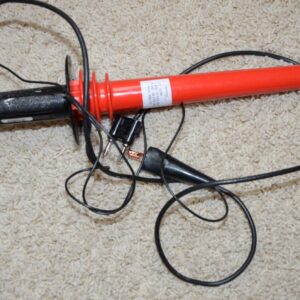

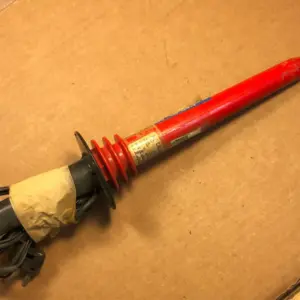

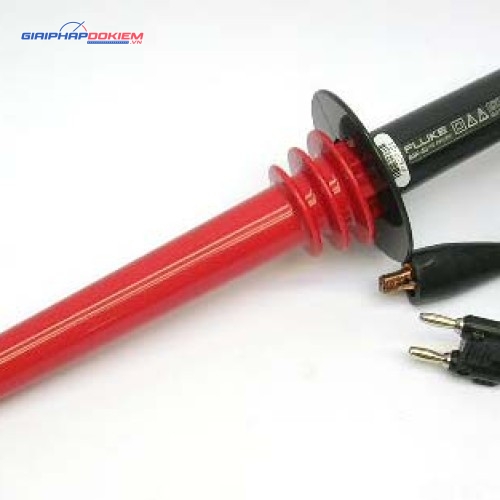

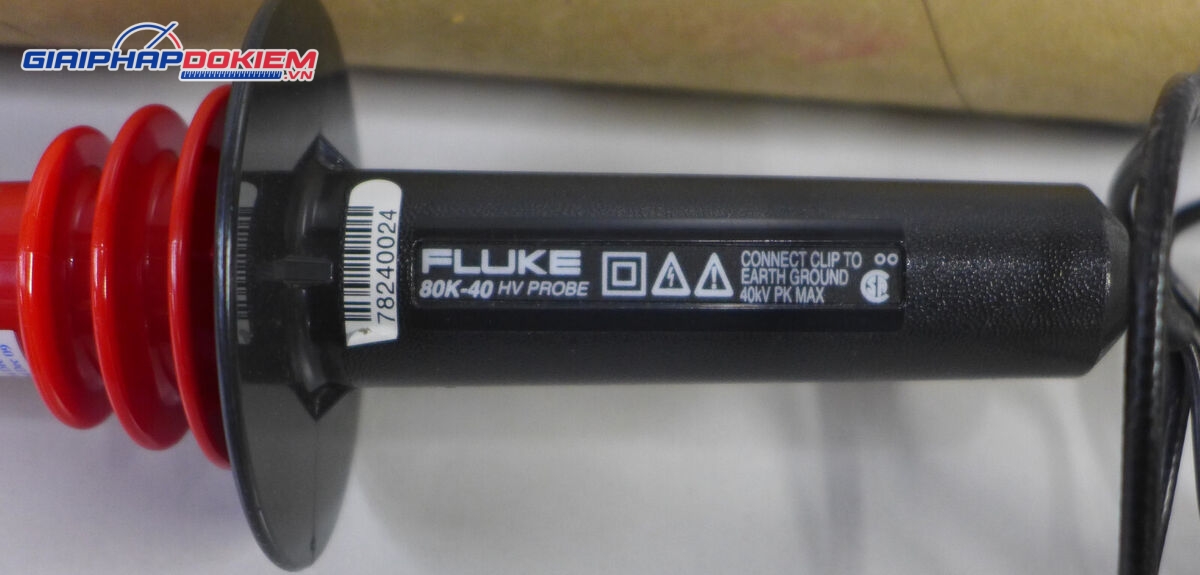

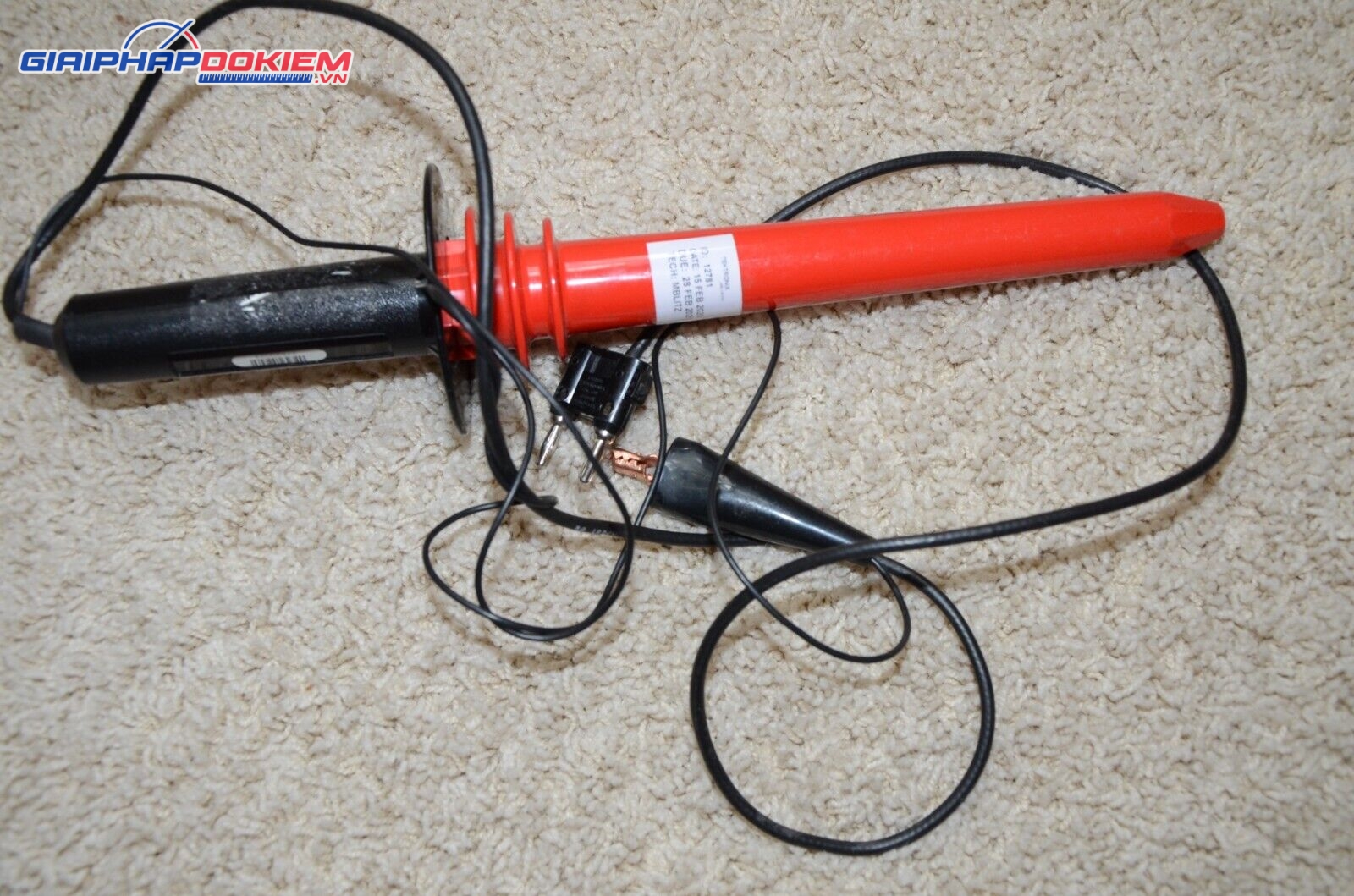

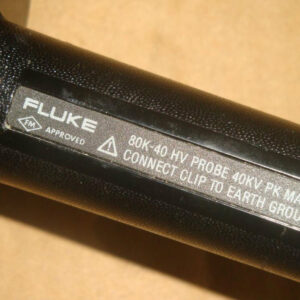

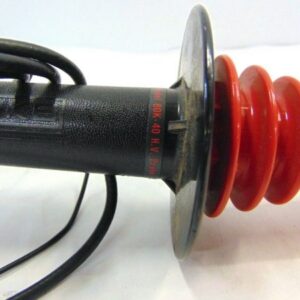

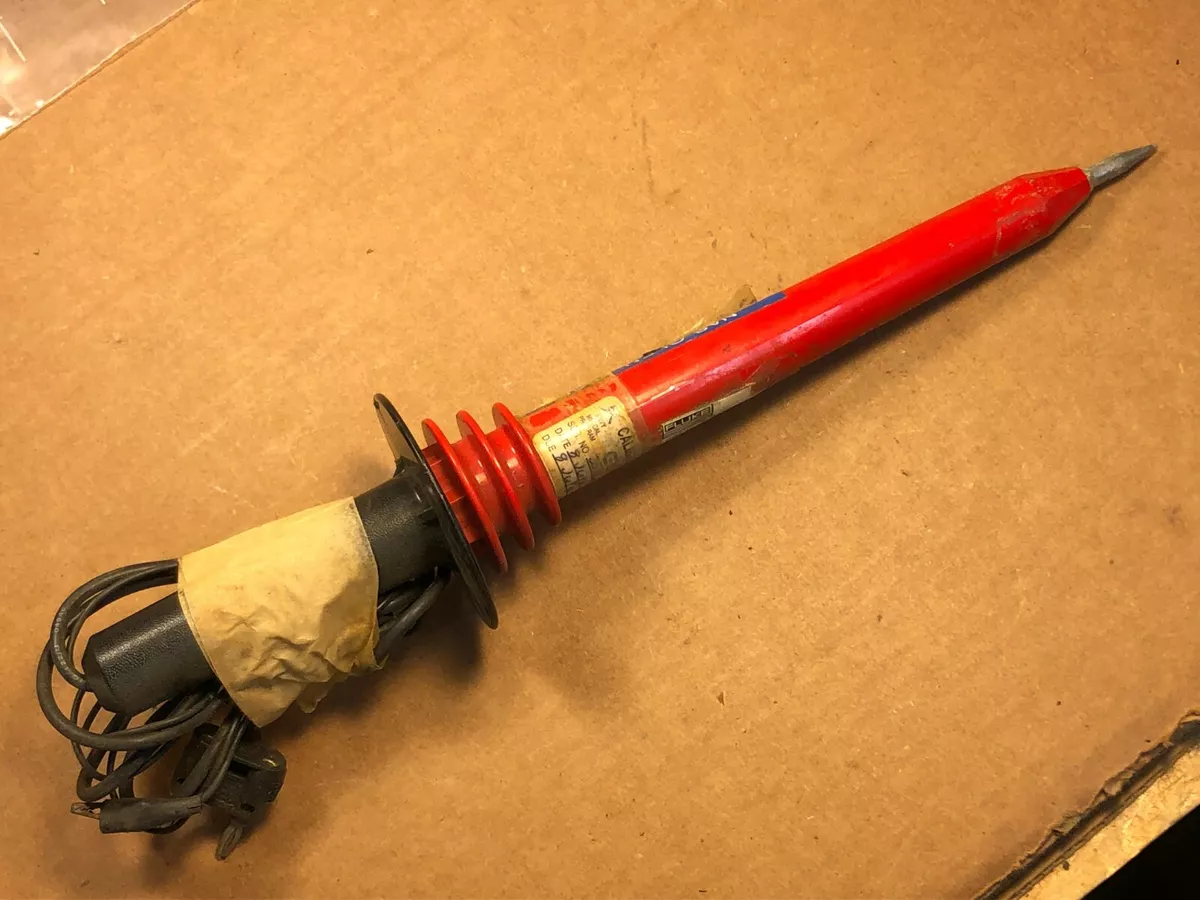

Những hình ảnh của dụng cụ đo điện áp cao FLUKE 80K-40
