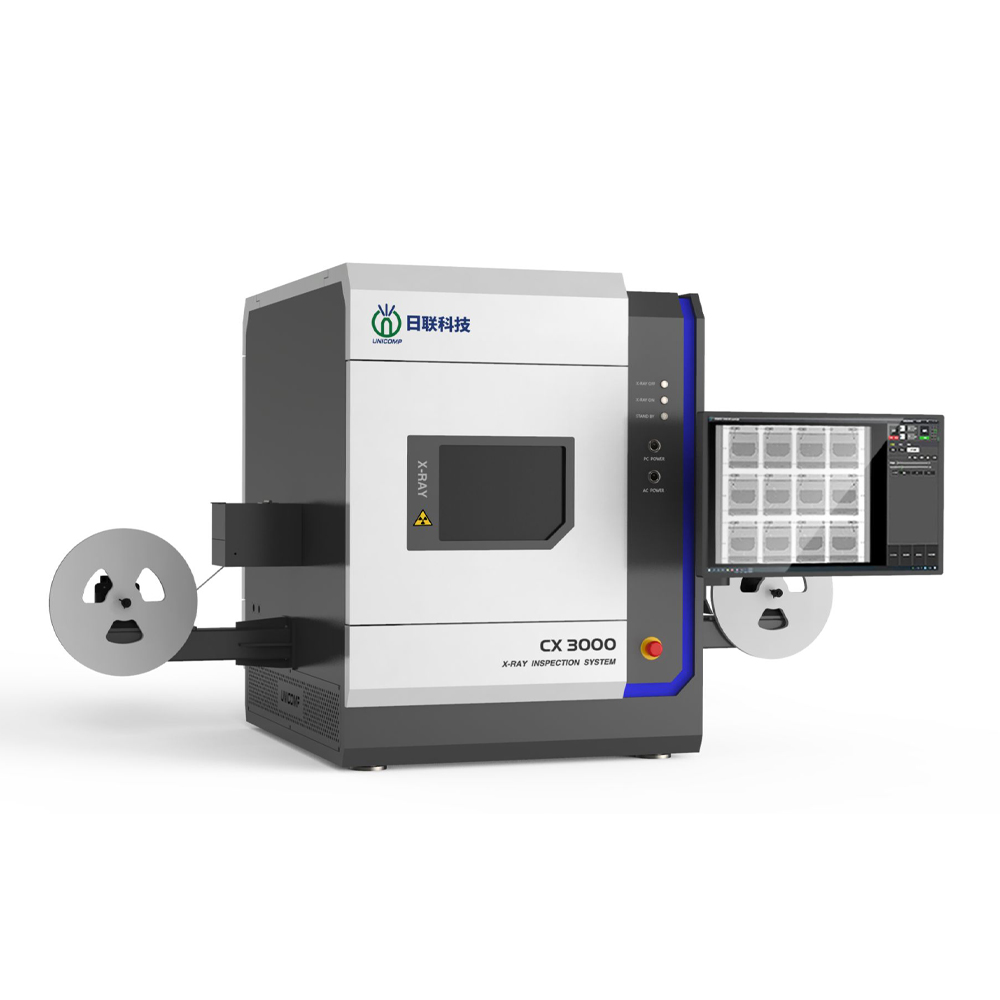

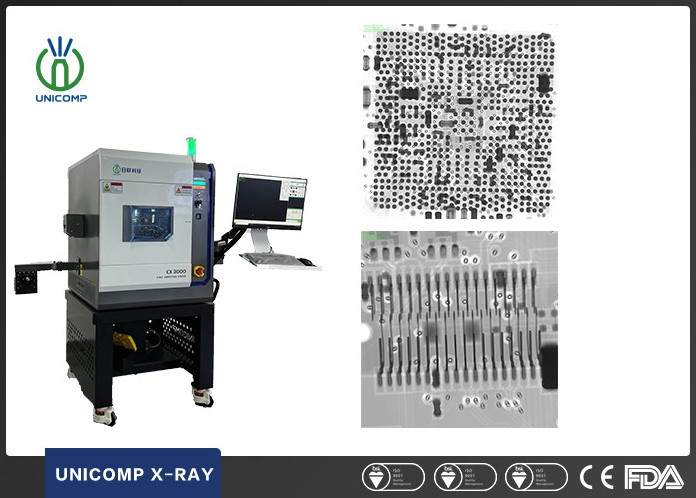

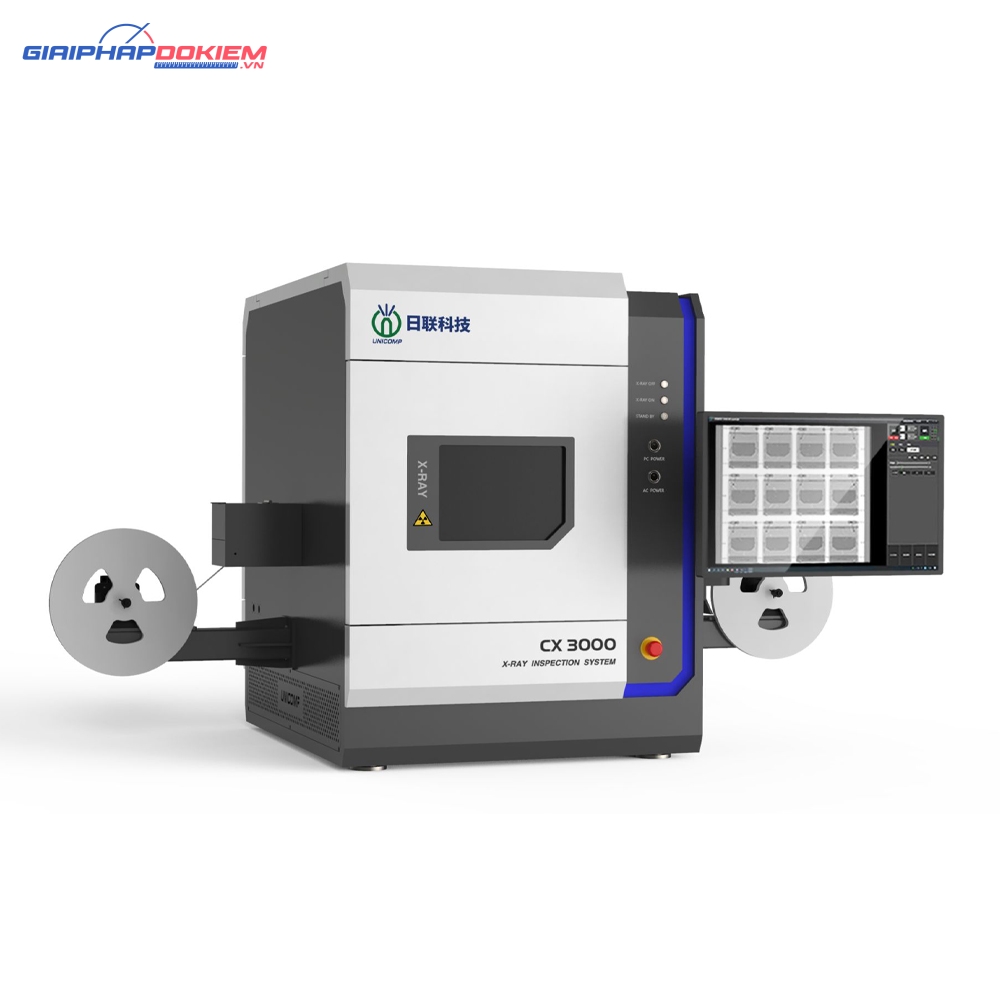

Mô tả sản phẩm Chi tiết Hệ thống X-ray để bàn Unicomp CX3000
– Tên: Máy X Ray Điện tử
– Ứng dụng: SMT, EMS,BGA, Điện tử, CSP, LED, Flip Chip, Chất bán dẫn
– Độ phủ tia X: 48mm X 54mm
– Rò rỉ tia X: < 1uSv/h
– Trọng lượng: 300kg
– Công suất tiêu thụ: 0,5kW
Đặc điểm Hệ thống X-ray để bàn Unicomp CX3000
1. Ống tia X 5μm 100kV;
2. FPD động có độ phân giải cao 1000×1124;
3. Được trang bị thiết bị cố định xoay 360° để loại bỏ bóng PoP;
4. Khu vực phát hiện có thể được định vị dễ dàng bằng một cần điều khiển bên ngoài;
5. Kiểm tra & Phân tích cấu trúc bên trong mối hàn và vật liệu;
6. Độ an toàn cao với hàn chì liền mạch, khóa liên động và nút khẩn cấp.
Ứng dụng Hệ thống X-ray để bàn Unicomp CX3000
BGA, CSP, LED, Flip Chip, Chất bán dẫn, Công nghiệp pin, Đúc kim loại nhỏ, Mô-đun kết nối điện tử, Linh kiện hàng không vũ trụ, Công nghiệp quang điện, Các ngành công nghiệp đặc biệt khác.
Mô tả về máy Hệ thống X-ray để bàn Unicomp CX3000
– Kiểm tra bằng tia X là phương pháp kiểm tra không phá hủy, kiểm tra nhiều loại linh kiện được sản xuất thông qua khả năng xuyên thấu của tia X để xác minh cấu trúc bên trong.
– Tia X này được thiết kế để cung cấp hình ảnh tia X có độ phân giải cao cho ngành công nghiệp điện tử. Hệ thống linh hoạt này có hiệu quả đối với nhiều ứng dụng trong quy trình sản xuất PCB. Điều này bao gồm BGA, CSP, QFN, chip lật, COB và các thành phần SMT khác nhau. là một công cụ hỗ trợ mạnh mẽ để phát triển quy trình, giám sát quy trình và sàng lọc các hoạt động làm lại. Được hỗ trợ bởi giao diện phần mềm mạnh mẽ và dễ sử dụng, x ray có thể đáp ứng nhu cầu của các nhà máy lớn và nhỏ.

Thông số kỹ thuật Hệ thống X-ray để bàn Unicomp CX3000
| Item | Definition | Specs |
| System Parameters | Size | 750(L)x570(W)x890(H)mm |
| Weight | 300kg | |
| Power | 220AC/50Hz | |
| Power Consumption | 0.5kW | |
| X-ray Tube | Type | Closed |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Spot Size | 5μm | |
| Detector | Intensifier | FPD |
| X-ray Coverage | 48mm x 54mm | |
| Resolution | 208Lp/cm | |
| Work Station | Max.Loading Size | 200mm x 200mm |
| Max.Inspection Area | 200mm x 200mm | |
| Oblique Angle Views | 360° rotary fixture (Optional) | |
| X-ray Leakage | <1μSv/h | |
