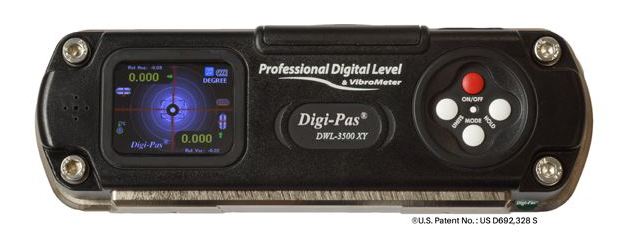

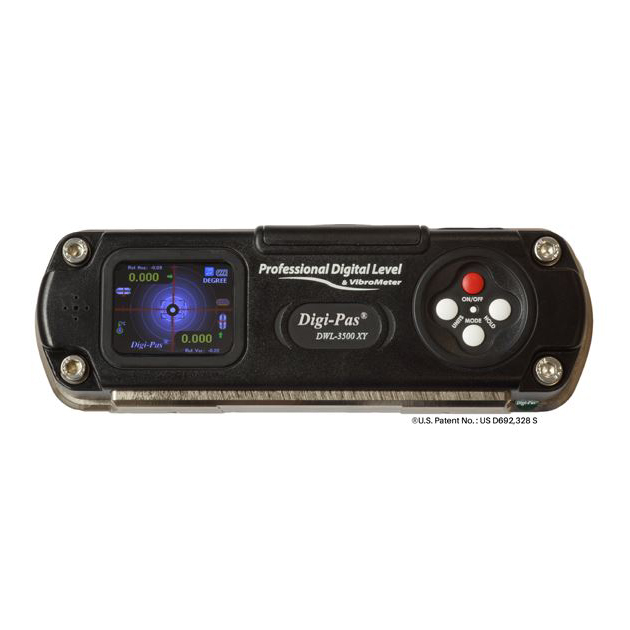

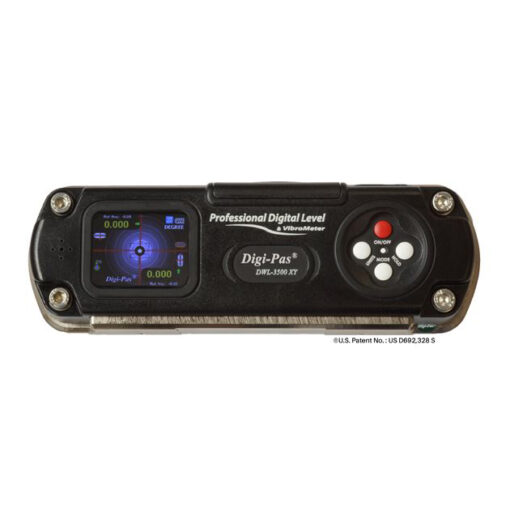

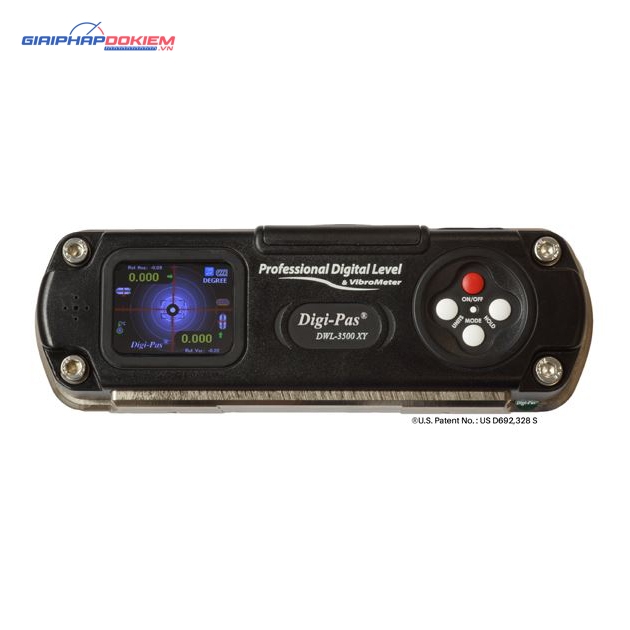

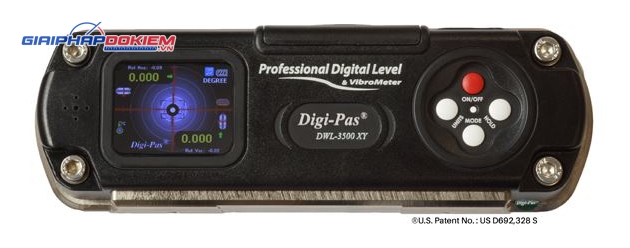

Máy cân bằng kỹ thuật số 2 trục độ chính xác cao Digi Pas DWL3500XY-Bluetooth

Máy cân bằng kỹ thuật số 2 trục độ chính xác cao Digi Pas DWL3500XY-Bluetooth

Digi Pas DWL3500XY-Bluetooth có hai phiên bản: DWL3500XY-USB, đây là phiên bản KHÔNG có Bluetooth. Giao tiếp của nó sử dụng cáp USB. DWL3500XY-Bluetooth, giao tiếp của nó sử dụng Bluetooth không dây và cả cáp USB.
Digi Pas DWL3500XYĐối với các mẫu có độ chính xác cao hơn với kết nối Bluetooth không dây (PC & Điện thoại thông minh): DWL8500XY

Đặc điểm kỹ thuật Digi Pas DWL3500XY-Bluetooth

Digi Pas DWL3500XY-Bluetooth Phạm vi đo từ 0° ~ ±20.000° Trục đơn; 0° ~ ±10.000° Trục kép
Độ phân giải 0,001° (0,02mm/M)(0,0002 in/Ft.)
Độ chính xác: ± 0,001° (0,02mm/M) ở 0° đến ±2,000°; ± 0,003° (0,06mm/M) ở các góc khác
Hiển thị đồ họa màu kỹ thuật số của hai góc
Bật nguồn điện ngoài USB
VibroMeter hiển thị biểu đồ rung động thời gian thực
AngularMeter hiển thị đồ thị góc theo thời gian thực
Phần mềm đồng bộ PC cơ bản Kết nối USB (5 mét) với thiết bị để hiển thị dữ liệu từ xa
Phần mềm đồng bộ PC chuyên nghiệp Kết nối USB với thiết bị để ghi dữ liệu từ xa (Tùy chọn)
Kết nối Bluetooth năng lượng thấp không dây (khoảng 30 mét) từ PC đến thiết bị (tùy chọn)
Nhiệt độ hoạt động ở -10°C đến +50°C

Lợi ích từ Digi Pas DWL3500XY-Bluetooth

• TỐC ĐỘ & CHÍNH XÁC Màn hình kỹ thuật số đồng thời 2 trục có độ phân giải cao 0,001°(18 µm/M) về phép đo độ cân bằng và độ rung giúp tiết kiệm thời gian và đảm bảo chất lượng công việc chuyên nghiệp.
• SỰ RÕ RÀNG Màn hình hiển thị số và đồ họa màu kỹ thuật số cho phép thu thập dữ liệu cân bằng/căn chỉnh góc kỹ thuật số theo thời gian thực để phân tích và giải trình khi đưa máy vào vận hành.
• HIỆU QUẢ Kết nối USB đo từ xa mang lại những lợi thế mà thước thủy truyền thống khó có thể sánh kịp. Nghĩa là, về cơ bản, chỉ cần một người để cân bằng/căn chỉnh máy.
• CHỨNG NHẬN Hiệu suất độ chính xác của sản phẩm được kiểm tra theo thông số kỹ thuật và được xác nhận lại định kỳ bởi nhiều Phòng thí nghiệm hiệu chuẩn và thử nghiệm của bên thứ ba được công nhận tại Hoa Kỳ, Nhật Bản, Vương quốc Anh và Đức có thể truy xuất nguồn gốc theo NIST, JIS, UKAS và DIN.

Đặc trưng cơ bản Digi Pas DWL3500XY

•
  MÀN HÌNH GÓC KÉPHiển thị đồ họa màu hai trục (XY) về các phép đo góc và độ rung, hiển thị kỹ thuật số và tương tự theo thời gian thực để theo dõi góc và độ rung, ghi dữ liệu và phân tích. Cần có phần mềm PC Sync Pro để ghi và xuất dữ liệu.
•
  ĐO GÓC CÓ ĐỘ CHÍNH XÁC CAOĐộ phân giải cao với góc đo 0,001°. Kết nối USB PC (Kết nối không dây – tùy chọn) cho khả năng ghi dữ liệu từ xa. Hiển thị đồ họa dữ liệu đo theo thời gian thực trên màn hình TFT LCD của thiết bị.
•
  MÁY ĐO RUNG ĐỘNGMáy đo độ rung tích hợp để theo dõi độ rung theo thời gian thực, ghi lại và phân tích dữ liệu. Hiển thị đồ họa dữ liệu đo lường theo thời gian thực trên màn hình LCD TFT của thiết bị. Tính năng máy đo độ rung cho phép người dùng theo dõi, giám sát, ghi lại và phân tích các mẫu rung động dưới dạng số và đồ họa của máy móc/thiết bị chính xác trong điều kiện làm việc (trạng thái động).
•
  GÓC ĐOMáy đo góc tích hợp để theo dõi góc theo thời gian thực, ghi dữ liệu và phân tích. Hiển thị đồ họa dữ liệu đo theo thời gian thực trên màn hình LCD TFT của thiết bị.
•
  THIẾT LẬP SỐ KHÔNG THAY THẾCho phép người dùng đo các góc tương đối trên một mặt phẳng chung so với một góc tham chiếu. Góc tham chiếu có thể được thiết lập bằng tính năng số không thay thế.
•
  THIẾT LẬP MỨC TUYỆT ĐỐICho phép người dùng thực hiện các phép đo đối xứng tuyệt đối cho cả vị trí “trước” và “sau” (180 độ) của bất kỳ góc đo nào.
•

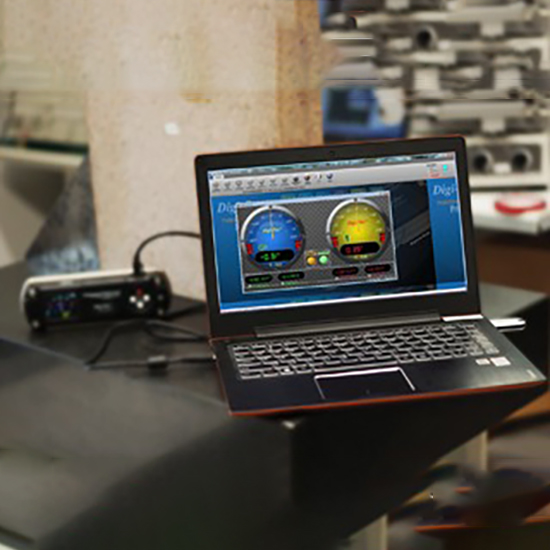

  Kết nối USB với máy tínhKết nối USB để thu thập, giám sát, ghi dữ liệu và phân tích từ xa trên máy tính.
•
  KẾT NỐI KHÔNG DÂY (TÙY CHỌN)Kết nối không dây (Bluetooth Năng lượng thấp) với thiết bị để giám sát từ xa, ghi dữ liệu và phân tích từ máy tính (cần có phần mềm đồng bộ hóa PRO PC). Người dùng cũng có thể sử dụng ĐIỆN THOẠI THÔNG MINH để kết nối với thiết bị bằng ứng dụng Digi-Pas.
•
  PHẦN MỀM ĐỒNG BỘ PC – PHIÊN BẢN CƠ BẢNBật các tính năng cơ bản để Thu thập dữ liệu từ xa về phép đo góc và độ rung.
•
  PHẦN MỀM PC SYNC – PHIÊN BẢN CHUYÊN NGHIỆP (TÙY CHỌN)Kích hoạt các tính năng nâng cao để Ghi dữ liệu từ xa, Xử lý và Phân tích trên các phép đo góc. Đặc biệt để tối ưu hóa hiệu suất máy chính xác trong quá trình thiết lập, lắp đặt và bảo trì.
•
  ỨNG DỤNG DIGI-PAS LEVEL (ĐIỆN THOẠI THÔNG MINH/MÁY TÍNH BẢNG) (TÙY CHỌN)Người dùng có thể tận dụng tối đa các tính năng kết nối di động Bluetooth không dây từ xa cho các hoạt động cân bằng kỹ thuật số chính xác 2 trục.

Ứng dụng Digi Pas DWL3500XY-Bluetooth

Nhiệm vụ đo góc và cân bằng chính xác về cơ bản liên quan đến các mặt phẳng đòi hỏi giải pháp 2 chiều thay vì phương pháp lọ ‘bong bóng’ trục đơn lỗi thời chỉ ra trạng thái cân bằng ‘bong bóng’ ‘một trục tại một thời điểm’.

Máy cân bằng kỹ thuật số chính xác 2 trục Digi-Pas ® hiển thị đồng thời các góc phẳng hai chiều, giúp đơn giản hóa và giải quyết hiệu quả những trở ngại khi đo góc theo từng trục một (công việc tốn thời gian và công sức thử nghiệm) thường gặp khi sử dụng các máy cân bằng kỹ thuật số truyền thống hoặc máy cân bằng ‘bong bóng’ một trục lỗi thời để thực hiện cân bằng mặt phẳng, đo góc nghiêng, lập hồ sơ độ phẳng bề mặt và các tác vụ căn chỉnh 2D chính xác.

• Đo đạc căn chỉnh vectơ chùm tia laser với hệ quy chiếu cơ học của cảm biến LIDAR (Phát hiện và Đo khoảng cách bằng Ánh sáng) đòi hỏi độ chính xác vị trí góc cao. Tính năng góc rộng của Digi Pas DWL3500XY-Bluetooth mở rộng phạm vi đo LIDAR và cải thiện độ chính xác đo lường.
• Digi Pas DWL3500XY-Bluetooth được sử dụng để lắp đặt, thiết lập, bảo trì máy phay và mài bề mặt CNC. Thiết bị này có khả năng cân bằng chính xác đồ gá, đồ gá và bàn làm việc của máy trước khi gia công, giúp đạt được độ chính xác và độ phẳng tuyệt đối. Thiết lập chế tạo chính xác giúp các chi tiết gia công nằm trong phạm vi dung sai yêu cầu.
• Màn hình hiển thị đồng thời cho tính năng 2 trục của máy thủy bình kỹ thuật số Digi Pas DWL3500XY-Bluetooth dành cho thợ máy bậc thầy, giúp tăng tốc quy trình cân chỉnh và giảm thời gian đào tạo cho người vận hành mới, giúp họ đạt được kết quả cân chỉnh chính xác và đáng tin cậy. Người vận hành không cần phải đo đạc tỉ mỉ theo cả hai hướng nhiều lần như với máy thủy bình một trục truyền thống.
• Gia công chi tiết/linh kiện chính xác đòi hỏi phải đảm bảo chất lượng liên tục và kiểm soát năng suất sản xuất, giảm phế liệu và chi phí. Độ rung do cân chỉnh không đúng cách ảnh hưởng đến hiệu suất chính xác của CNC. Digi Pas DWL3500XY-Bluetoothvới cảm biến rung động tích hợp và tính năng ghi dữ liệu cho phép đội ngũ sản xuất đánh giá hiệu quả độ ổn định của từng cấu trúc máy CNC bằng dữ liệu số và biểu đồ rung chính xác. Để xác định biên độ/mô hình rung động và phân tích trong quá trình vận hành (điều kiện động), tối ưu hóa hiệu suất chính xác của CNC.
• Mô hình Digi Pas DWL3500XY-Bluetooth 2 trục được sử dụng để lắp đặt và thiết lập Thiết bị Đo Thị lực. Cân bằng và kiểm tra độ ổn định vị trí của thiết bị CMM để chụp và đo hình ảnh sắc nét chất lượng cao ngay cả khi máy CCM hoạt động ở tốc độ cao nhất nhằm tối ưu hóa hiệu suất sử dụng.
• Máy cân bằng kỹ thuật số Digi Pas DWL3500XY-Bluetooth dành cho thợ máy 2 trục phù hợp cho việc lắp đặt và thiết lập Máy đo tọa độ (CMM) chính xác. Cân bằng và kiểm tra độ ổn định vị trí của thiết bị CMM để chụp và đo hình ảnh sắc nét chất lượng cao ngay cả khi máy CMM hoạt động ở tốc độ cao nhất, nhằm tối ưu hóa hiệu suất sử dụng.
• Digi Pas DWL3500XY được sử dụng để căn chỉnh các đồ gá chính xác. Độ cân bằng tuyệt đối và độ chính xác vị trí là những yêu cầu bắt buộc để đáp ứng dung sai chặt chẽ cho chất lượng cao nhất trong nhiều quy trình sản xuất tại các xưởng đúc wafer bán dẫn. Tính năng cân bằng chính xác với chức năng chẩn đoán rung động của DWL-3000XY cho phép máy ngăn ngừa rung động cấu trúc không cần thiết ảnh hưởng đến chất lượng và năng suất sản xuất.
• Việc lắp đặt và bảo trì máy liên kết dây trong cụm lắp ráp bán dẫn đòi hỏi độ ổn định vị trí máy cao. Việc cân bằng chính xác cho máy liên kết dây giúp ngăn ngừa rung động cấu trúc không cần thiết, ảnh hưởng đến chất lượng liên kết dây và năng suất sản xuất. Tính năng cân bằng và đo độ rung của DWL-3500XY đáp ứng mục đích trên một cách dễ dàng.
• Mô hình 2 trục Digi Pas DWL3500XY-Bluetooth được sử dụng để theo dõi độ ổn định về cấu trúc của thiết bị sản xuất wafer chính xác (Cân bằng và rung động) để kiểm soát năng suất sản xuất và phế liệu.
• Digi Pas DWL3500XY-Bluetooth được sử dụng trong sản xuất máy in công nghiệp và thương mại khổ lớn, cũng như lắp đặt, thiết lập và bảo trì phòng ngừa các máy in khổ lớn chính xác này để đạt được màu sắc trung thực cao, hiệu suất hình ảnh chất lượng và giảm thiểu chất thải.

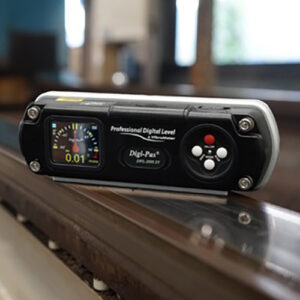

• Digi Pas DWL3500XY được sử dụng trong bảo trì và vận hành đường sắt để phát hiện biến dạng và thay đổi độ cao đường ray. Đây là một công cụ hữu ích hỗ trợ việc căn chỉnh, sửa chữa và xây dựng tuyến đường sắt mới. Việc cân bằng mặt cắt dọc và mặt cắt ngang đường ray chính xác giúp nâng cao tiêu chuẩn an toàn cho hoạt động đường sắt cao tốc.
• Máy cân bằng kỹ thuật số 2 trục Digi Pas DWL3500XY dành cho thợ máy được sử dụng kết hợp với chùm tia laser dẫn hướng để hỗ trợ thiết lập bệ phóng vệ tinh.
• Mô hình Digi Pas DWL3500XY-Bluetooth Dual Axis được sử dụng để thiết lập bệ phóng cho máy bay không người lái (UAV)
