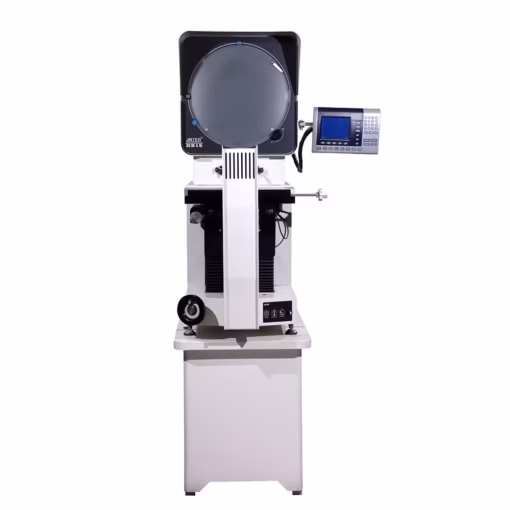

Máy chiếu biên dạng Jaten HB12-2010

Giới thiệu Máy chiếu biên dạng Jaten HB12-2010

Máy chiếu biên dạng Jaten HB12-2010 được sử dụng phổ biến trong phòng thí nghiệm nhằm phục vụ công tác kiểm tra và đo lường chi tiết. Thiết bị chiếu ngang cho phép xác định chính xác kích thước đường bao và hình dạng bề mặt của nhiều loại chi tiết gia công phức tạp như mẫu chuẩn, chi tiết dập, cam, ren, bánh răng, dao cắt cũng như các loại dụng cụ và linh kiện khác, bao gồm cả đầu nối, đồng hồ hay kim cương.

Đối với những kích thước và vị trí khó quan sát bằng máy chiếu đứng, hệ thống chiếu ngang có khả năng hỗ trợ hiệu quả, giúp bổ sung và nâng cao độ chính xác trong quá trình đo lường và quan sát.

Đặc điểm nổi bật của HB12-2010

• Khung vững chắc, màn hình cảm ứng LCD lớn và phần mềm QM2.0 tiên tiến;
• Quang học chất lượng cao cho hình ảnh sắc nét và rõ ràng;
• Độ chiếu sáng đường viền và bề mặt LED có thể điều chỉnh;
• Ống kính thu phóng phát hiện 6,5X có thể thay đổi trong phạm vi phóng đại 30-190x Giao diện người dùng dễ vận hành;
• Mở rộng chức năng in, lưu và xuất dữ liệu;
• Kết xuất báo cáo đa định dạng Excel, word hoặc txt, và đầu vào và đầu ra DXF;

Thông số kỹ thuật của HB12-2010

• Kích thước giai đoạn kim loại: 408 x 126mm
• Giai đoạn di chuyển: Trục X và trục Y: 200 x 100mm
• Giai đoạn di chuyển Trục Y: 75mm (để lấy nét)
• Độ phân giải tuyến tính X và Z: 0,0005mm
• Phạm vi lung lay: ± 15 °
• Độ chính xác: ≤3+L/200(um)
• Màn hình: Đường kính: Ø330mm, Phạm vi hiệu quả ≥ Ø300 (Khắc dấu * dòng chữ)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc 0,01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng đường viền: 24v / 150w (đèn halogen)
  Chiếu sáng bề mặt: 21v / 150w (Sợi quang)
• Nguồn: AC110V/60Hz;220V/50Hz,650W
• Kích thước (D × W × H): 45,6 “x23,6″ x37,8 ” (1160 x 600 x 960mm)
• Kích thước đóng gói: 1300 x 880 x 1250mm
• Tổng / Trọng lượng tịnh: 200 / 160Kg
