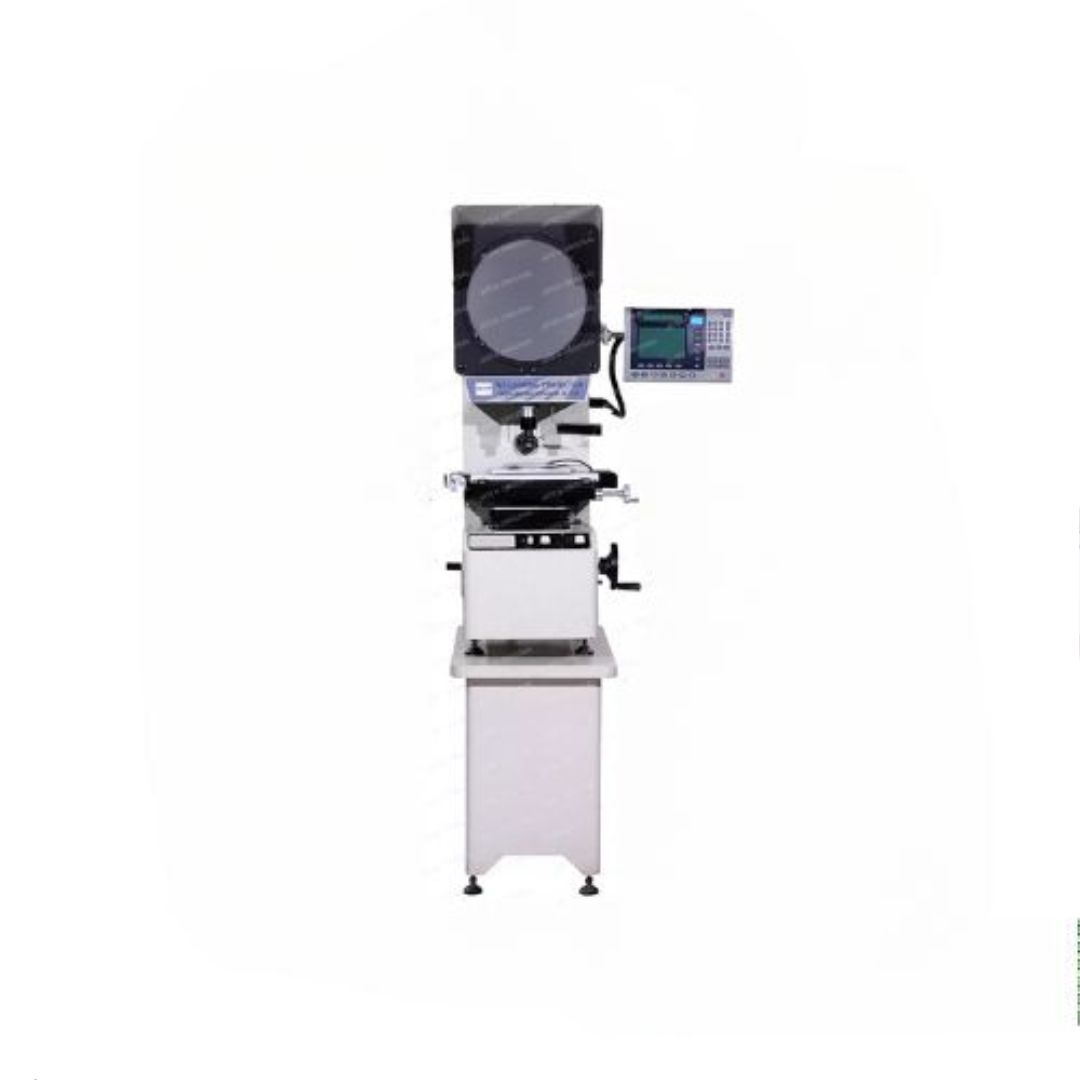

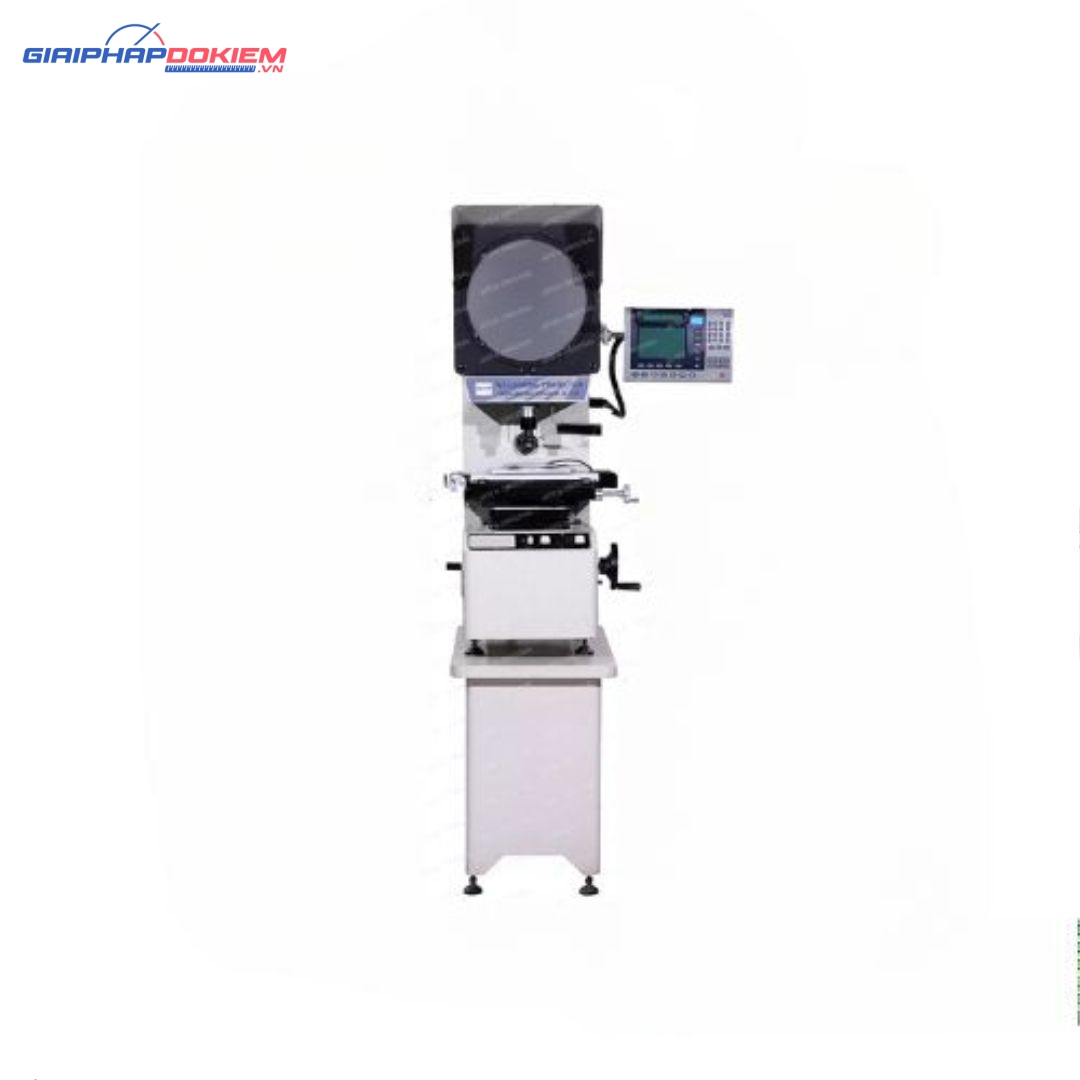

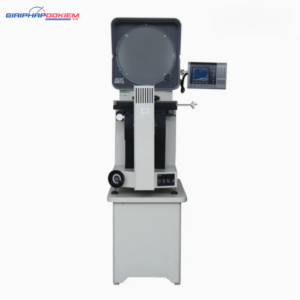

Máy chiếu biên dạng Jaten JT-3015

Mô tả sản phẩm Máy chiếu biên dạng Jaten JT-3015

Máy chiếu biên dạng Jaten JT-3015 được ứng dụng rộng rãi để kiểm tra đường viền của các sản phẩm như nhôm đùn, chi tiết dập, khuôn chính xác và nhiều loại chi tiết khác.

Máy chiếu biên dạng Jaten JT-3015, thực hiện đo lường theo nhiều phương thức khác nhau. Phương pháp đơn giản nhất là sử dụng các vạch chia trên màn hình, chồng lên bóng hình của chi tiết, cho phép người vận hành đo giống như đặt thước trực tiếp trên hình ảnh. Một phương pháp khác là sắp xếp các điểm trên bóng hình tương ứng với các ô trên màn hình, đồng thời di chuyển bàn đo để xác định khoảng cách dịch chuyển, sau đó đọc kết quả bằng bộ hiển thị số.

Ngoài ra, công nghệ hiện đại còn sử dụng phần mềm phân tích hình ảnh để đo và lập báo cáo tự động. Hai phương pháp đầu vẫn là phổ biến nhất, trong khi phương pháp dựa trên phần mềm mới hơn, chưa phổ biến nhưng đang được áp dụng rộng rãi trong thời đại kỹ thuật số.

Thông số kỹ thuật của Jaten JT-3015

• Kích thước giai đoạn kim loại: 340 x 152mm
• Giai đoạn di chuyển Trục X và trục Y: 150 x 50mm
• Giai đoạn di kính: 196 x 96mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 780x530x1150mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 200 / 150kg
