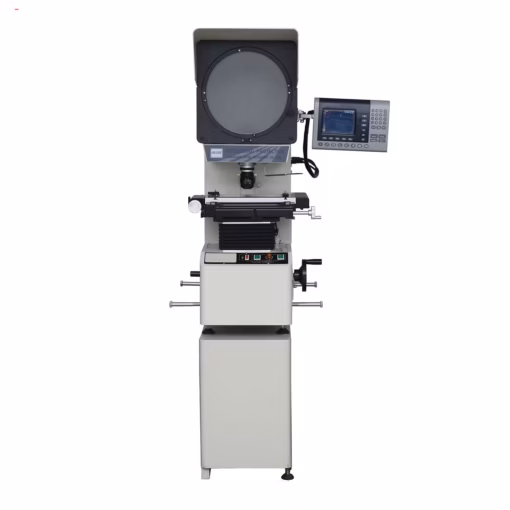

Máy chiếu biên dạng Jaten JT-3025

Sơ lược về Máy chiếu biên dạng Jaten JT-3025

Máy chiếu biên dạng Jaten JT-3025được sử dụng phổ biến trong việc kiểm tra biên dạng và kích thước đường bao của sản phẩm, như nhôm ép đùn, chi tiết dập, khuôn có độ chính xác cao và nhiều linh kiện kỹ thuật khác.

Máy chiếu biên dạng quang học, còn được gọi là máy so sánh quang học, cho phép thực hiện phép đo bằng nhiều phương pháp khác nhau. Cách đơn giản nhất là sử dụng các vạch chuẩn hiển thị trên màn hình, chồng lên hình ảnh bóng của chi tiết để người vận hành đọc kích thước tương tự như đo bằng thước trong suốt. Một phương pháp khác là lần lượt căn chỉnh các điểm cần đo trên hình bóng với vị trí trung tâm của màn hình, đồng thời di chuyển bàn đo và theo dõi quãng đường dịch chuyển thông qua bộ hiển thị số.

Ngoài ra, các giải pháp hiện đại còn ứng dụng phần mềm phân tích hình ảnh để tự động hóa quá trình đo và xuất báo cáo. Trong thực tế, hai phương pháp đầu vẫn được sử dụng rộng rãi, còn phương pháp dựa trên phần mềm tuy mới hơn nhưng đang ngày càng được áp dụng trong bối cảnh công nghệ số phát triển.

Thông số kỹ thuật của Jaten JT-3025

• Kích thước giai đoạn kim loại: 450 x 280mm
• Giai đoạn di chuyển Trục X và trục Y: 250 x 150mm
• Giai đoạn di kính: 306 x 196mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 770x550x1120mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 200 / 155kg
