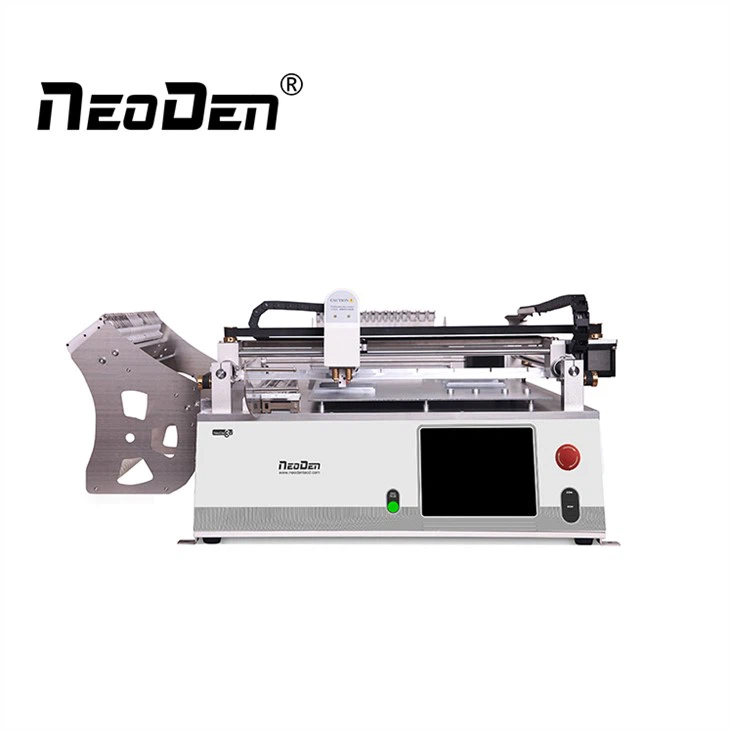

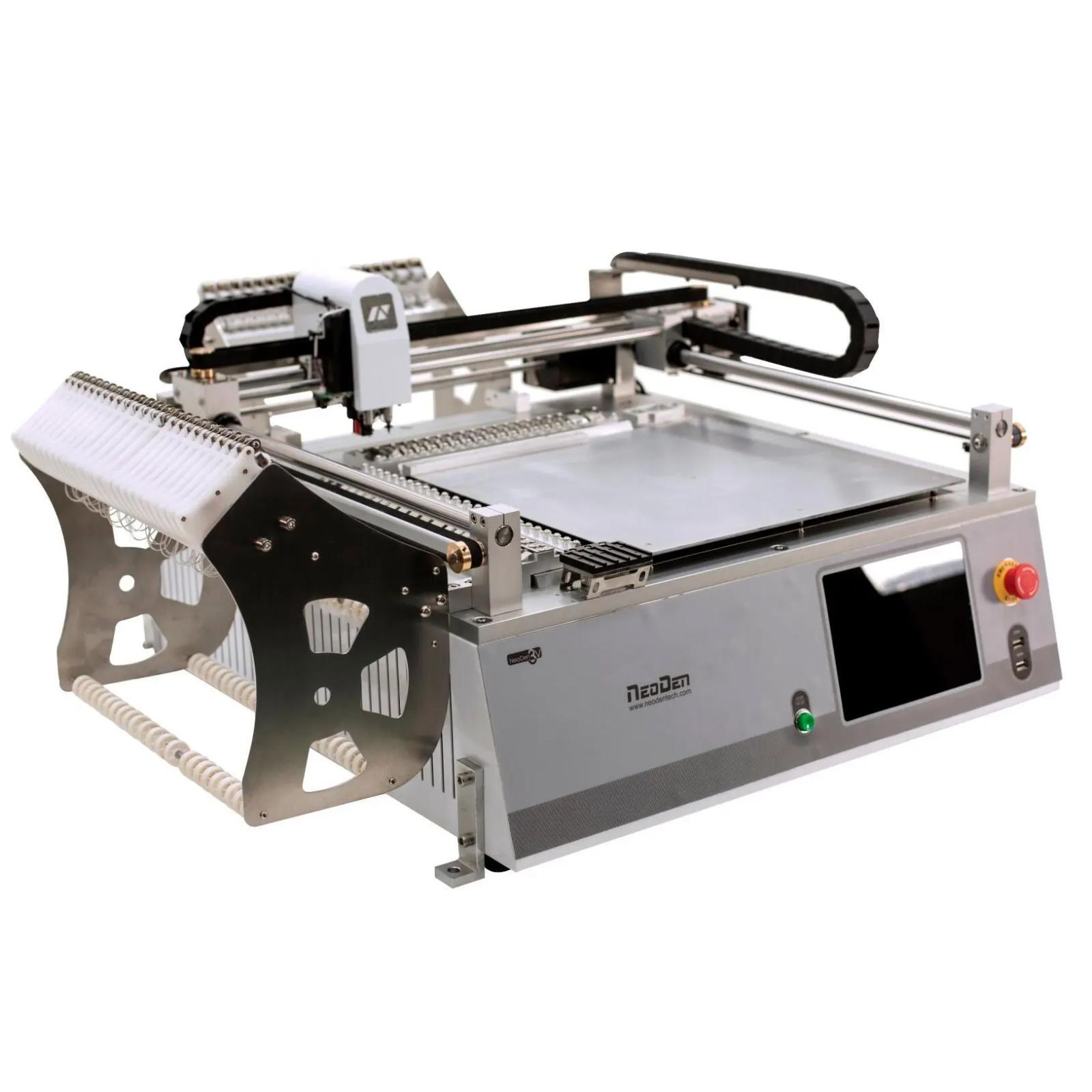

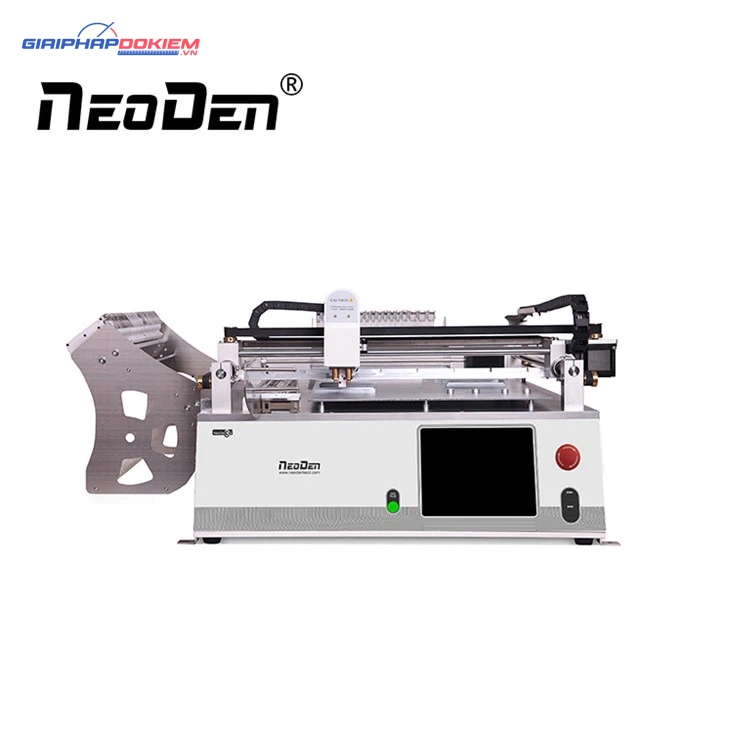

Máy chọn và đặt SMD tự động NeoDen 3V-A

Máy chọn và đặt SMD tự động NeoDen 3V-A

NeoDen3V là phiên bản nâng cấp của dòng máy TM245P series.

Máy có 2 đầu hút, 46 khe feeder, hệ thống vision, hệ thống đặt PCB linh hoạt, là dòng máy phù hợp cho chế thử, sản xuất vừa và nhỏ với chi phí đầu tư và sản xuất rất hợp lý.

Tính năng

Máy chọn và đặt tự động NeoDen 3V-A được phát triển đặc biệt cho các phòng thí nghiệm nghiên cứu và các doanh nghiệp sản xuất vừa, tuy nhiên, nó cũng sẽ phù hợp với những người có sở thích nghiêm túc. Những máy chọn và đặt tự động này phù hợp cho sản xuất hàng loạt nhỏ, nghiên cứu và phát triển trong phòng thí nghiệm, thử nghiệm mẫu sản phẩm, xử lý LED SMT và các quy trình tương tự khác.

Đặc điểm

2 đầu hút, hệ thống vision

2 đầu hút linh kiện chính xác, xoay ±180°

đáp ứng cho dải rộng các loại linh kiện khác nhau.

Bằng sáng chế Peel box.

Bộ truyền động điện, từ được cấp bằng sáng chế.

Không cần phải bóc nilon bọc bằng tay sẽ giúp bạn tiết kiệm rất nhiều thời gian.

Vị trí đặt PCB linh hoạt

Với việc sử dụng các pin đỡ PCB, ban có thể đặt PCB rất linh hoạt trên máy.

Bộ điều khiển tích hợp

Tích hợp bộ điều khiển giúp dễ dàng vận hành, bảo dưỡng, sửa chữa

Thông tin kỹ thuật

Tên sản phẩm	Máy đặt và đặt đèn LED SMD tự động NeoDen 3V-A	Công suất trung chuyển	Bộ nạp băng: 44 (tất cả 8 mm)
Số lượng đầu	2		Bộ nạp rung: 0~5
Căn chỉnh	Tầm nhìn		Khay nạp: 5~10(Hỗ trợ tùy chỉnh)
Vòng xoay	±180 độ	Kích thước bảng	Tối đa: 320*390mm
Tỷ lệ vị trí	5000CPH (không có tầm nhìn),3500CPH (có tầm nhìn)	Số lượng máy bơm	3
Phạm vi thành phần	Linh kiện nhỏ nhất: 0402	Độ chính xác của vị trí	±0.02MM
	Thành phần lớn nhất: TQFP144	Vận hành hệ thống	Windows XP-NOVA
	Chiều cao tối đa: 5mm	Quyền lực	160~200W
Cung cấp điện	110V/220V	Kích thước đóng gói	1001 (L) * 960 (W) * 580 (H) mm
Kích thước máy	820 (L) * 680 (W) * 410 (H) mm	N.W./G.W.	60Kg/85Kg

Chi tiết

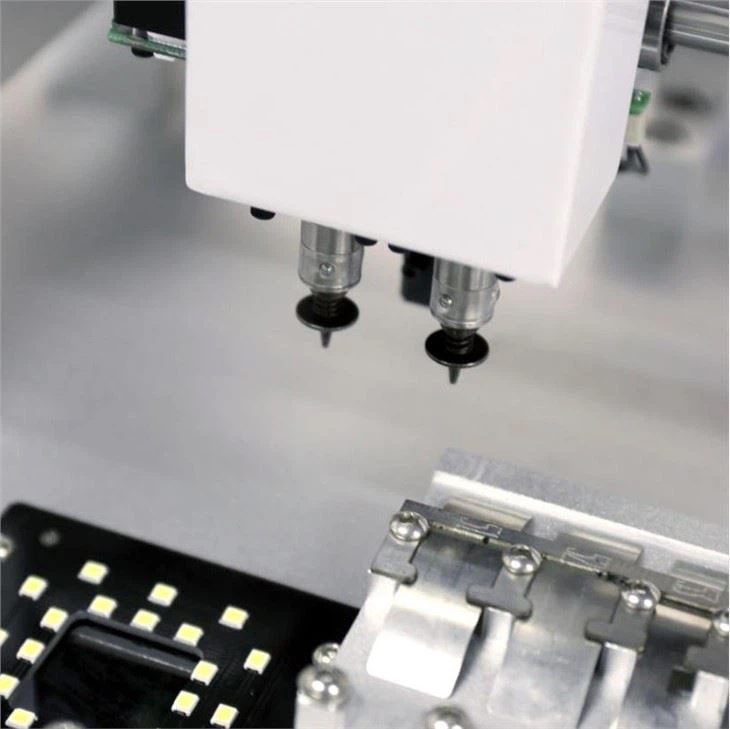

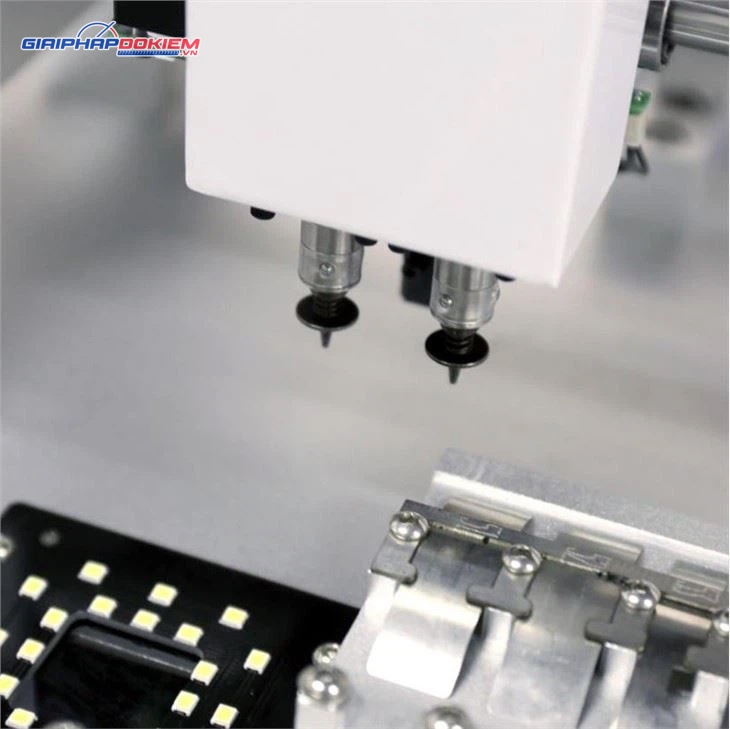

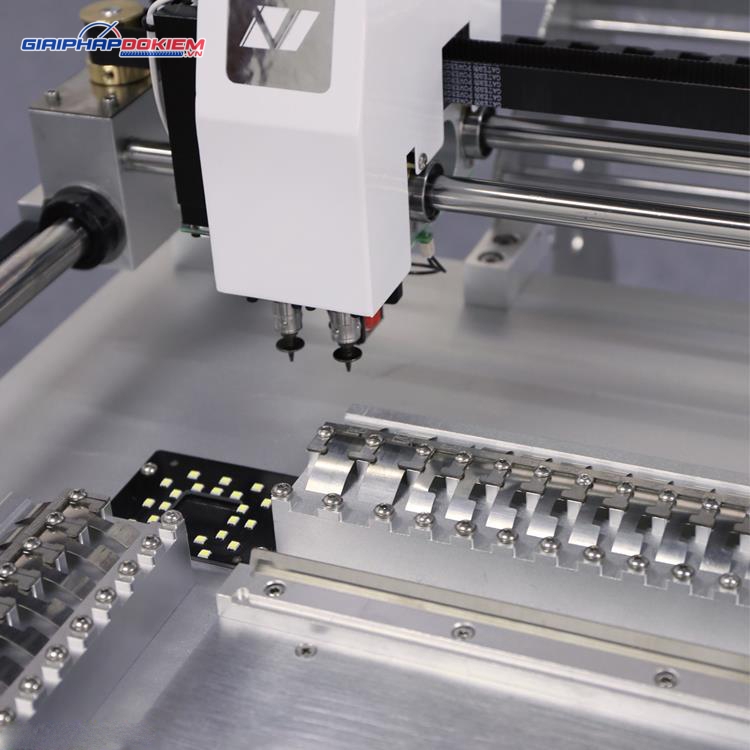

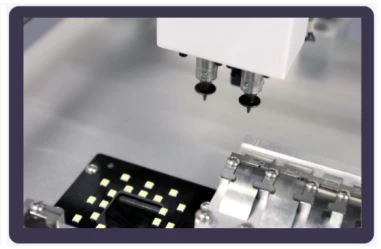

2 đầu có độ chính xác cao

±180 độ xoay

Đáp ứng nhu cầu của các thành phần phạm vi rộng

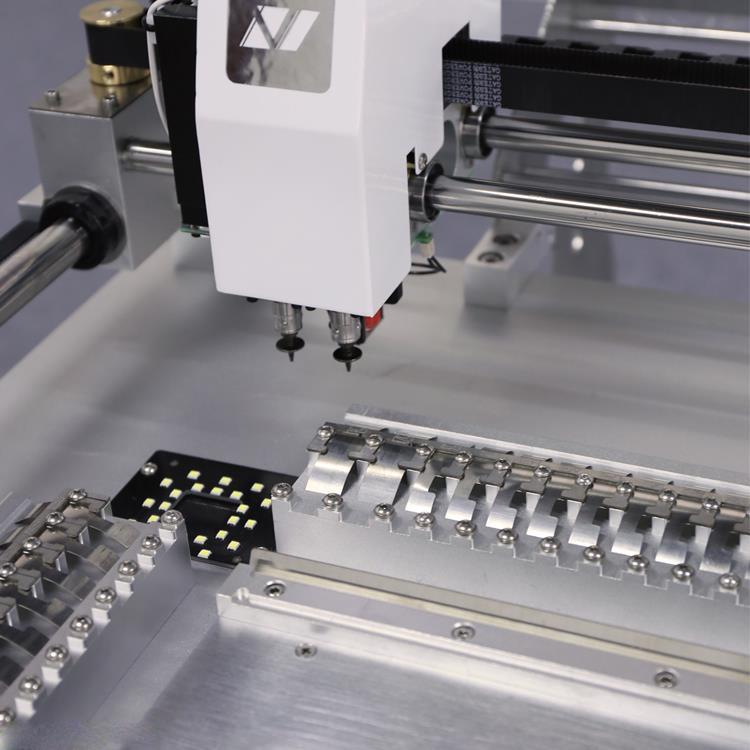

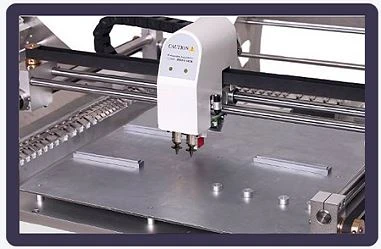

Định vị PCB linh hoạt

Đặt thành phần ở bất cứ đâu

xử lý tốt các hình dạng khác nhau của PCB

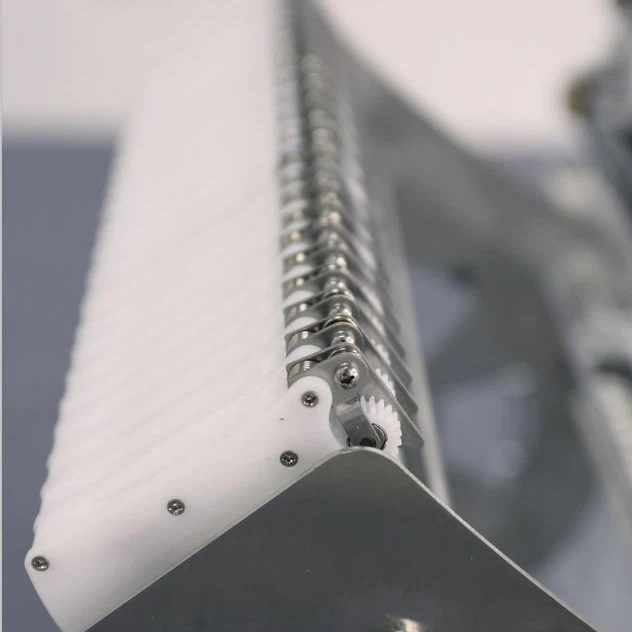

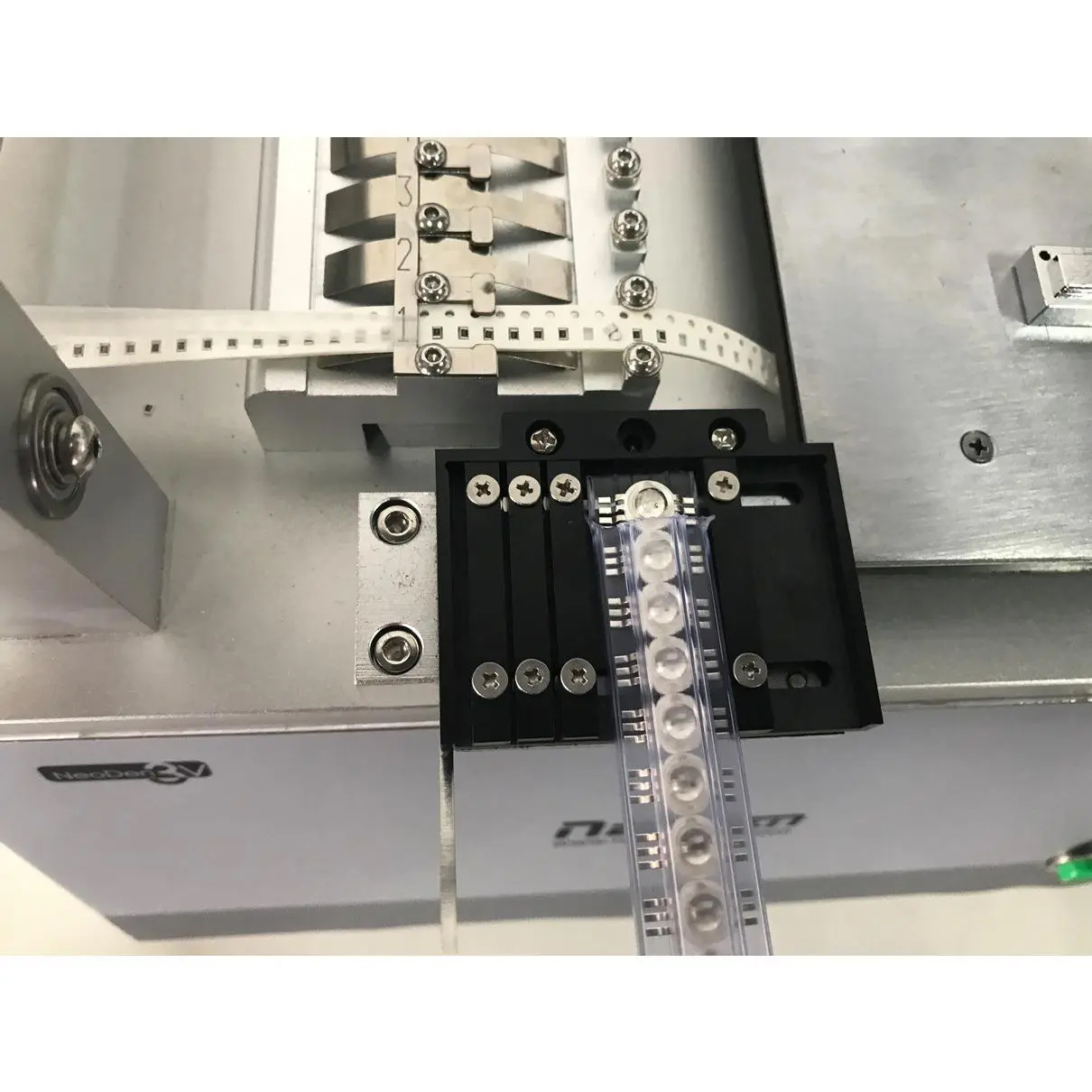

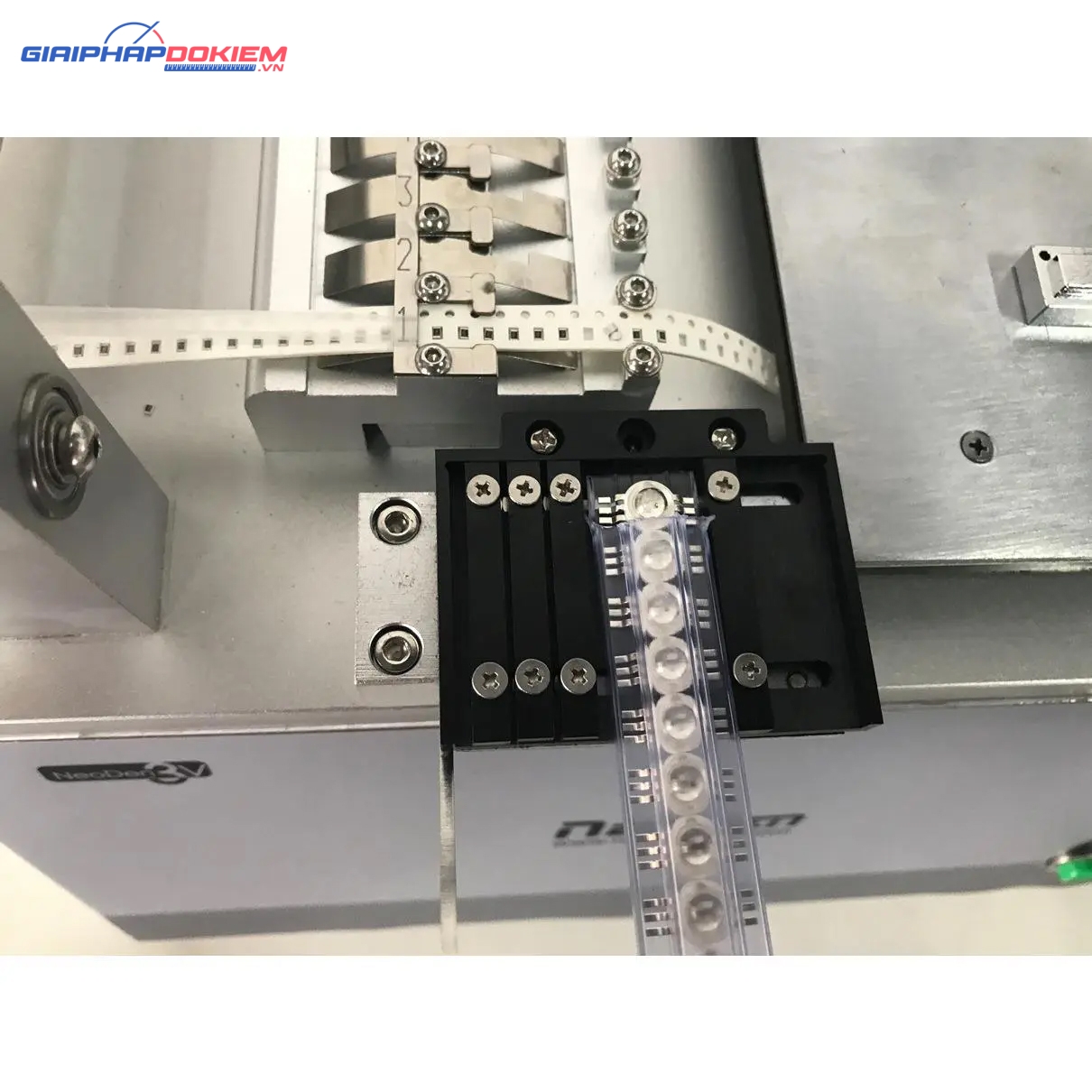

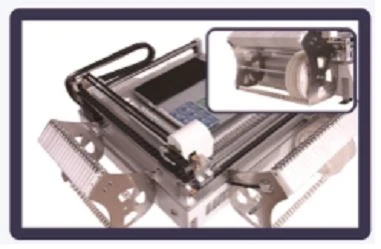

Hộp bóc vỏ tự động được cấp bằng sáng chế

Thiết bị truyền động điện từ được cấp bằng sáng chế

giúp bạn tiết kiệm thời gian và công sức hơn

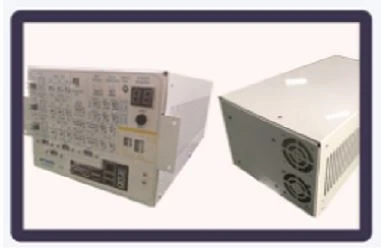

Bộ điều khiển tích hợp

Hiệu suất ổn định hơn và bảo trì dễ dàng hơn.

Môi trường làm việc

1. Không sử dụng máy trong môi trường ồn ào, chẳng hạn như máy hàn tần số cao.

2. Không sử dụng máy nếu điện áp nguồn vượt quá điện áp định mức ± 10%.

Không sử dụng máy vàrút phích cắm khi có sấm sét để tránh tai nạn do bộ phận điện bị hư hỏng.
