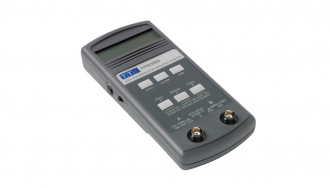

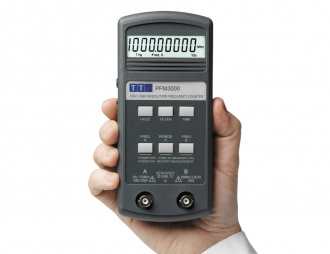

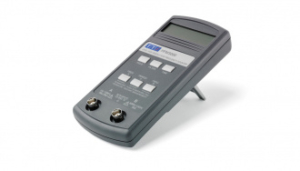

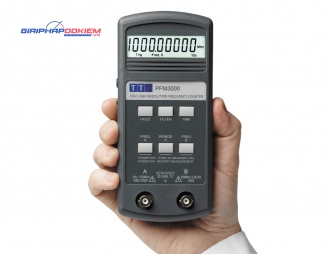

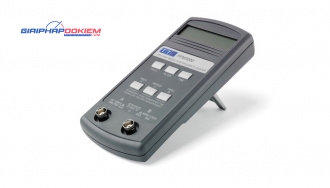

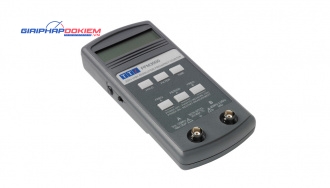

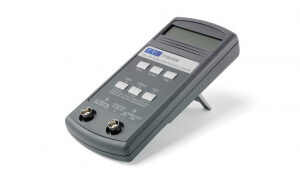

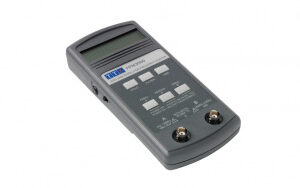

Đặc Trưng Máy đếm tần số cầm tay TTI PFM3000 (3GHz)

– 3 Hz đến 3000 MHz ở hai dải chồng chéo
– Độ nhạy đầu vào cao trên toàn dải tần
– Đo trở kháng cao lên tới 125 MHz
– Kỹ thuật đếm đối ứng cho độ phân giải vượt trội
– Đo chu kỳ từ 3 Hz đến 125 MHz
– Hoạt động bằng pin và dạng cầm tay gọn nhẹ
– Chức năng nhấn để đo và tự động tắt nguồn
– Màn hình lớn hơn 8 chữ số với đầy đủ các thông báo
– Có thể lựa chọn thời gian đo; chức năng giữ màn hình
– Bộ lọc nhiễu để đo tần số thấp

Thông số kỹ thuật Máy đếm tần số cầm tay TTI PFM3000 (3GHz)

– THÔNG SỐ ĐẦU VÀO Máy đếm tần số cầm tay TTI PFM3000

+ Đầu vào A:

Trở kháng đầu vào: 1MW//20pF (ghép AC)

Dải tần số: <3Hz đến >125MHz

Độ nhạy: Sinewave – 15mVrms 10Hz-125MHz

+ Đầu vào B:

Trở kháng đầu vào: 50W (ghép AC)

Dải tần số: <80MHz đến >3000MHz

Độ nhạy: Sinewave – 15mVrms 80MHz-2GHz, 50mVrms đến 3GHz

+ Điện áp đầu vào tối đa:

Đầu vào A và B: 30Vdc; 30Vrms 50Hz/60Hz giảm 1Vrms trên 1MHz

– CHỨC NĂNG ĐO Máy đếm tần số cầm tay TTI PFM3000

+ Tần số (Dải đo A):

Dải tần số: 3Hz đến 125MHz

Độ phân giải: 10-7Hz đến 100Hz

+ Tần số (Dải đo B):

Dải tần số: 80MHz đến >3000MHz

Độ phân giải: 1Hz đến 10kHz

+ Khoảng đo thời gian (Dải đo A):

Dải thời gian: 8ns đến 330ms

Độ phân giải: 10-7ns đến 1us

Lựa chọn 10s, 1s hoặc 0.1s. (Lưu ý cài đặt 0.1 giây, thời gian đo hiệu quả 0.3 giây).

+ Độ phân giải:

Độ phân giải hiển thị phụ thuộc thời gian đo và tần số đầu vào.

Tám chữ số (hoặc chín bằng cách sử dụng chỉ báo quá dòng) hiển thị trong 10 giây.

Bảy hoặc tám chữ số hiển thị trong 1 giây và sáu hoặc bảy chữ số trong 0.1 giây tùy thuộc vào tần số đầu vào.

Độ phân giải sử dụng có thể giảm thêm bởi tiếng ồn, đặc biệt tại tần số thấp.

+ Độ chính xác:

Độ chính xác đo là tổng độ chính xác thời gian gốc và độ phân giải đo cộng với một lần đếm.

– THỜI GIAN GỐC Máy đếm tần số cầm tay TTI PFM3000

Tần số dao động tinh thể: 10MHz

Lỗi điều chỉnh dao động ban đầu: ± 2ppm ((trường hợp đóng do người dùng điều chỉnh)

Hệ số nhiệt độ dao động: Thường < ± 0.3ppm/°C 18°C đến 28°C, ±10ppm –20°C đến 70°C

Tỷ lệ già hóa dao động: <± 5ppm/năm

– CƠ SỞ HOẠT ĐỘNG Máy đếm tần số cầm tay TTI PFM3000

+ Nhấn để đo:

Khi tắt công tắc nguồn, nhấn bất kỳ phím chức năng sẽ cấp nguồn cho thiết bị cho chức năng tương ứng.

Thiết bị tự động tắt 15 giây sau lần nhấn phím cuối cùng.

+ Giữ:

Nhấn phím Giữ dừng các phép đo tiếp theo được thực hiện và giá trị đo hiện tại vẫn còn trong màn hình cho đến khi nhấn phím Giữ lại.

+ Bộ lọc độ ồn:

Phím Bộ lọc điều khiển bộ lọc thông thấp, tần số cắt khoảng 50kHz, đảm bảo giá trị đọc ổn định hơn ở tần số thấp.

+ Chỉ báo hoạt động tín hiệu:

Khi không phát hiện thấy tín hiệu đầu vào, chỉ báo Trig sẽ tắt, cho biết không thể đo được.

Chỉ báo thời gian cổng nhấp nháy cho đến khi khoảng thời gian đo đầu tiên hoàn thành.

– HIỂN THỊ Máy đếm tần số cầm tay TTI PFM3000

Số chữ số: 8.5 chữ số (188888888)

Kích thước chữ số: 11.5mm (0.45”)

Bộ chỉ báo: 15 chỉ báo

– YÊU CẦU CÔNG SUẤT:

Loại pin: Pin kiềm 9V PP3

Tuổi thọ pin: thường 20 giờ

Báo pin yếu: ‘Bat’ hiển thị khi pin còn ~ 10%

– ĐẶC TÍNH CHUNG:

Dải nhiệt độ, độ ẩm hoạt động: +5°C đến +40°C, 20% đến 80% RH

Nhiệt đọ bảo quản: -20°C đến +60°C

Môi trường: Sử dụng trong nhà độ cao 2000m Ô nhiễm độ 2

Kích thước: 81mm x 178mm x 30mm (W x L x D)

Trọng lượng: 190gms (không bao gồm pin)

An toàn điện: Tuân thủ theo EN61010-1

EMC: Tuân thủ theo EN61326
