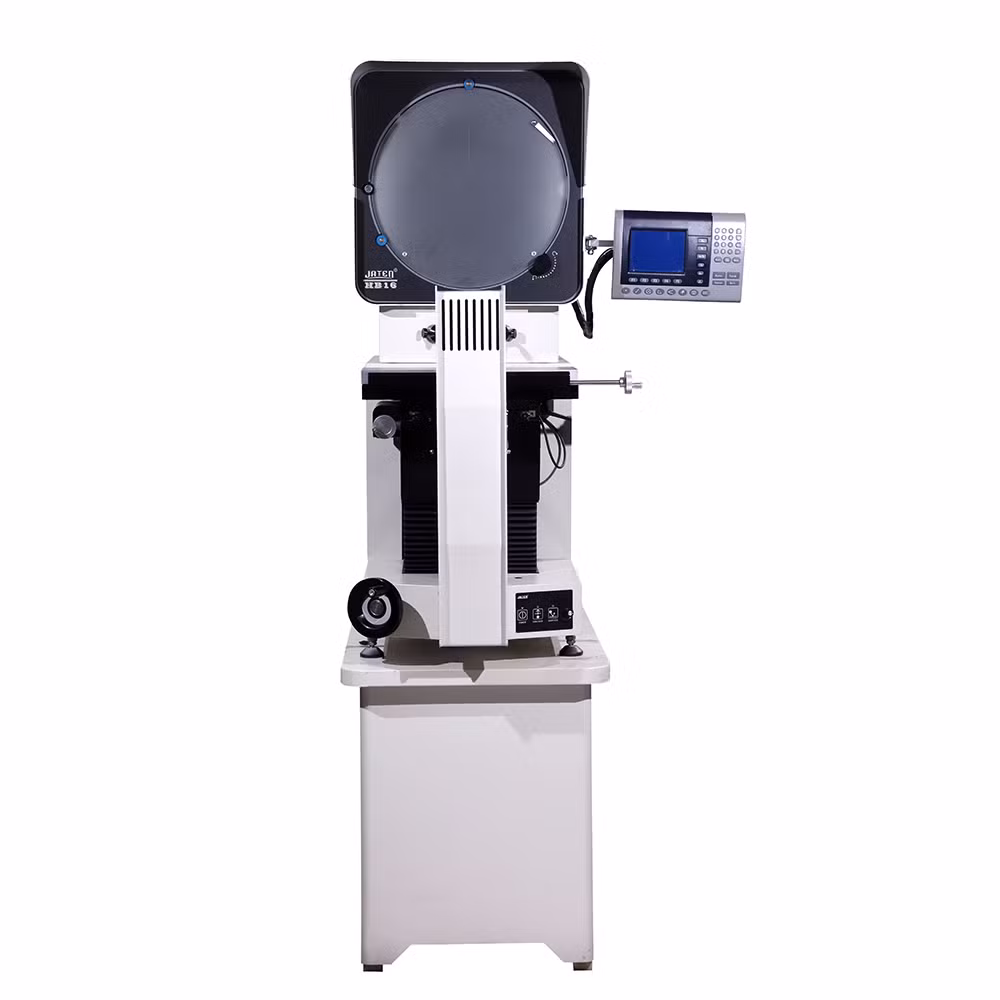

Máy đo biên dạng Jaten HB12-2010Z

Mô tả sản phẩm Máy đo biên dạng Jaten HB12-2010Z

Máy đo biên dạng Jaten HB12-2010Z là thiết bị quan trọng trong công tác kiểm tra và đo lường tại phòng thí nghiệm. Với cấu hình chiếu ngang, thiết bị cho phép kiểm tra chính xác kích thước đường bao và đặc tính bề mặt của nhiều loại chi tiết gia công có hình dạng phức tạp như mẫu chuẩn, chi tiết dập, cam, ren, bánh răng, dao cắt, cùng các loại dụng cụ và linh kiện khác, bao gồm đầu nối, đồng hồ và kim cương.

Bên cạnh đó, đối với những kích thước hoặc vị trí khó quan sát bằng máy chiếu đứng, máy chiếu ngang đóng vai trò hỗ trợ hiệu quả, giúp hoàn thiện quá trình đo lường và nâng cao khả năng quan sát.

Đặc điểm nổi bật của HB12-2010Z

• Khung máy vững chắc, trang bị màn hình cảm ứng LCD kích thước lớn cùng phần mềm QM2.0 tiên tiến.
• Hệ thống quang học chất lượng cao, mang lại hình ảnh sắc nét và rõ ràng.
• Hệ thống chiếu sáng LED cho đường viền và bề mặt có thể điều chỉnh linh hoạt.
• Ống kính thu phóng 6,5X, cho phép thay đổi độ phóng đại trong khoảng 30–190x, với giao diện người dùng thân thiện và dễ vận hành.
• Hỗ trợ mở rộng các chức năng in ấn, lưu trữ và xuất dữ liệu.
• Khả năng kết xuất báo cáo đa định dạng như Excel, Word, TXT, đồng thời hỗ trợ nhập và xuất dữ liệu DXF.

Thông số nổi bật của HB12-2010Z

• Kích thước giai đoạn kim loại: 408 x 126mm
• Giai đoạn di chuyển: Trục X và trục Y: 200 x 100mm
• Giai đoạn di chuyển Trục Y: 75mm (để lấy nét)
• Độ phân giải tuyến tính X và Z: 0,0005mm
• Phạm vi lung lay: ± 15 °
• Độ chính xác: ≤3+L/200(um)

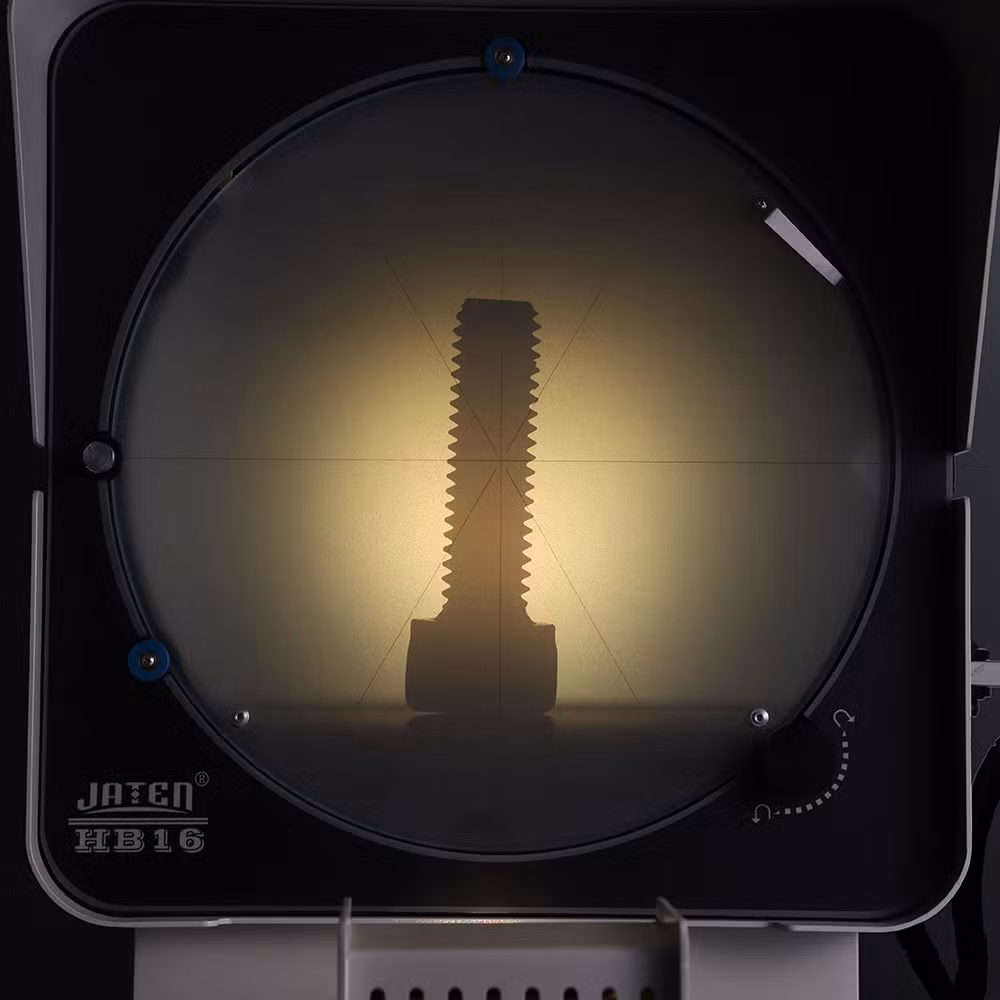

• Màn hình: Đường kính: Ø330mm, Phạm vi hiệu quả ≥ Ø300 (Khắc dấu * dòng chữ)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc 0,01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng đường viền: 24v / 150w (đèn halogen)
  Chiếu sáng bề mặt: 21v / 150w (Sợi quang)
• Nguồn: AC110V/60Hz;220V/50Hz,650W
• Kích thước (D × W × H): 45,6 “x23,6″ x37,8 ” (1160 x 600 x 960mm)
• Kích thước đóng gói: 1300 x 880 x 1250mm
• Tổng / Trọng lượng tịnh: 200 / 160Kg
