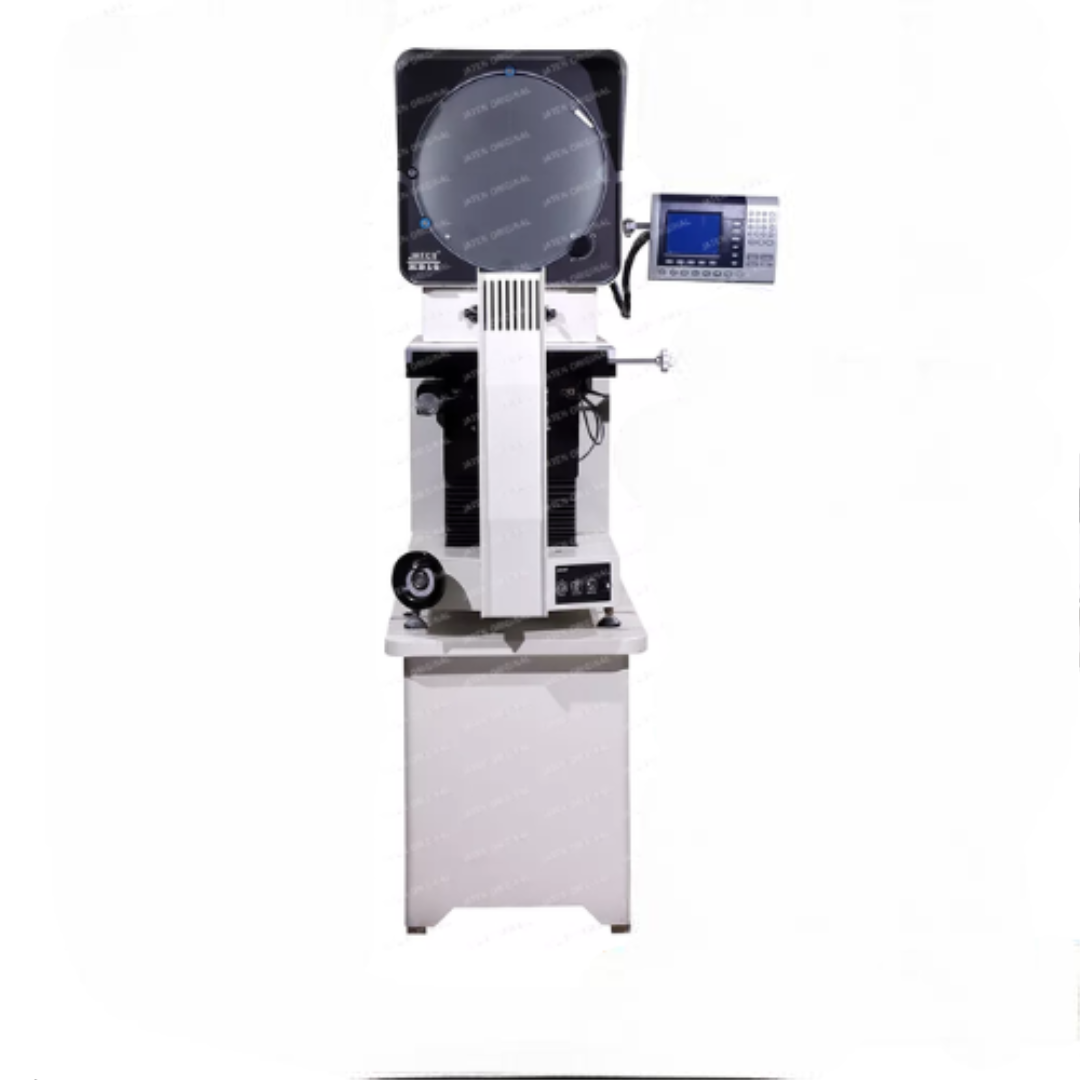

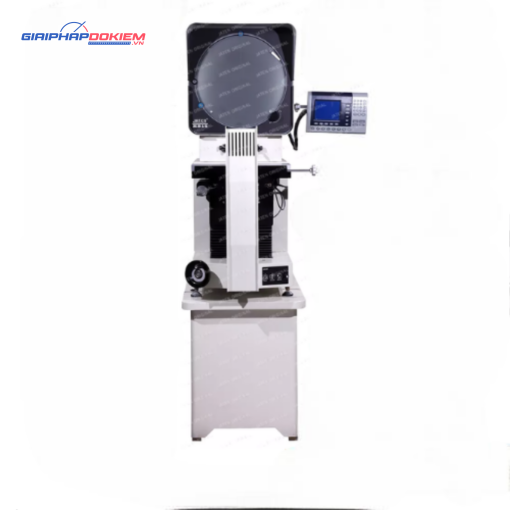

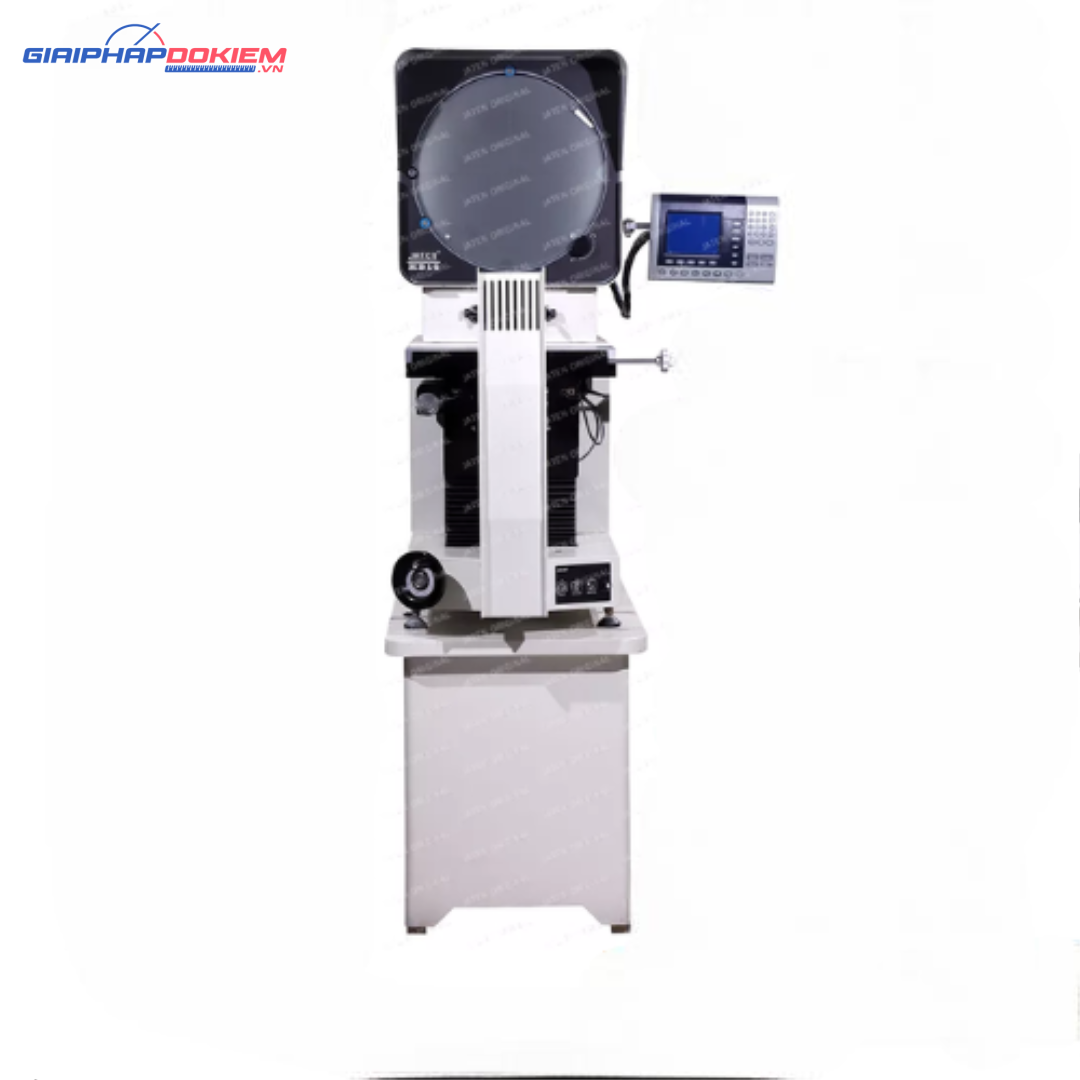

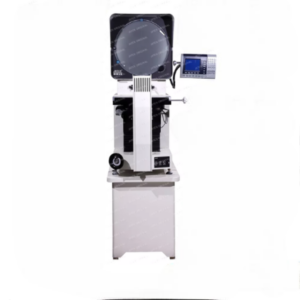

Máy đo biên dạng Jaten JT-3015A

Tổng quan về Máy đo biên dạng Jaten JT-3015A

Máy đo biên dạng Jaten JT-3015A được sử dụng phổ biến trong việc kiểm tra đường bao của sản phẩm như nhôm ép đùn, chi tiết dập và các loại khuôn có độ chính xác cao.

Máy chiếu biên dạng quang học, còn được biết đến với tên gọi máy so sánh quang học, cho phép thực hiện phép đo bằng nhiều phương thức khác nhau. Phương pháp đơn giản nhất là sử dụng các vạch chia hiển thị trên màn hình, chồng trực tiếp lên hình ảnh bóng của chi tiết để người vận hành đọc kích thước tương tự như đo bằng thước. Một phương pháp khác là xác định các điểm trên hình bóng bằng cách căn chỉnh chúng với ô trung tâm của màn hình, sau đó di chuyển bàn đo và theo dõi giá trị dịch chuyển thông qua bộ hiển thị số.

Bên cạnh đó, các giải pháp hiện đại còn tích hợp phần mềm phân tích hình ảnh nhằm tự động hóa việc đo và xuất báo cáo. Trong đó, hai phương pháp đầu vẫn được sử dụng rộng rãi, còn phương pháp dựa trên phần mềm tuy mới hơn nhưng đang ngày càng được áp dụng trong bối cảnh phát triển của công nghệ số.

Thông số kỹ thuật của Jaten JT-3015A

• Kích thước giai đoạn kim loại: 354 x 228mm
• Giai đoạn di chuyển Trục X và trục Y: 150 x 50mm
• Giai đoạn di kính: 210 x 160mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 780x530x1150mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 200 / 150kg
