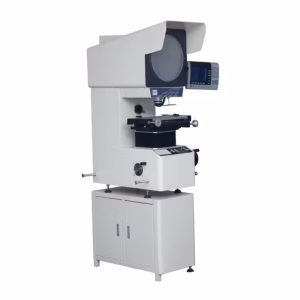

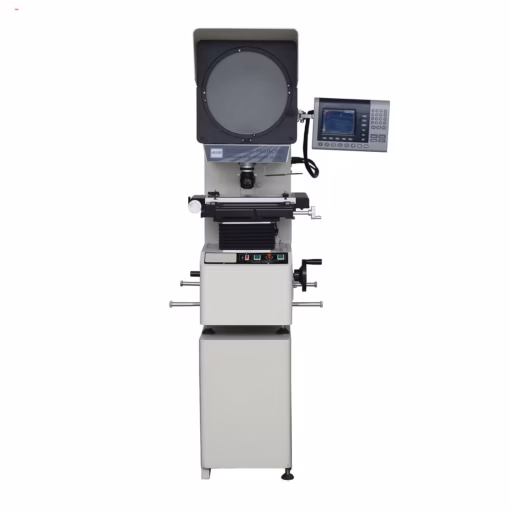

Máy đo biên dạng Jaten JT-3020AZ

Mô tả về Máy đo biên dạng Jaten JT-3020AZ

Máy đo biên dạng Jaten JT-3020AZ được ứng dụng rộng rãi trong việc kiểm tra hình dạng và đường bao của sản phẩm, điển hình như nhôm định hình, chi tiết dập, khuôn chính xác và nhiều loại chi tiết kỹ thuật khác.

Máy chiếu biên dạng quang học, còn được biết đến với tên gọi máy so sánh quang học, hỗ trợ đo lường thông qua nhiều phương pháp khác nhau. Phương pháp đơn giản nhất là sử dụng các vạch chia hiển thị trên màn hình, chồng trực tiếp lên hình ảnh bóng của chi tiết, giúp người vận hành đọc kích thước tương tự như khi dùng thước đo trong suốt. Một phương pháp khác là xác định các điểm cần đo trên hình bóng bằng cách căn chỉnh chúng với tâm màn hình, sau đó di chuyển bàn đo và theo dõi giá trị dịch chuyển được hiển thị dưới dạng số.

Ngoài ra, các giải pháp công nghệ hiện đại còn tích hợp phần mềm phân tích hình ảnh để tự động xử lý phép đo và xuất báo cáo. Trong thực tế, hai phương pháp truyền thống vẫn được sử dụng phổ biến, trong khi phương pháp dựa trên phần mềm tuy còn mới nhưng đang dần được ứng dụng rộng rãi trong kỷ nguyên số hóa.

Thông số kỹ thuật của JT-3020AZ

• Kích thước giai đoạn kim loại: 450 x 280mm
• Giai đoạn di chuyển Trục X và trục Y: 200 x 100mm
• Giai đoạn di kính: 306 x 196mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 780x530x1150mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 200 / 155kg
