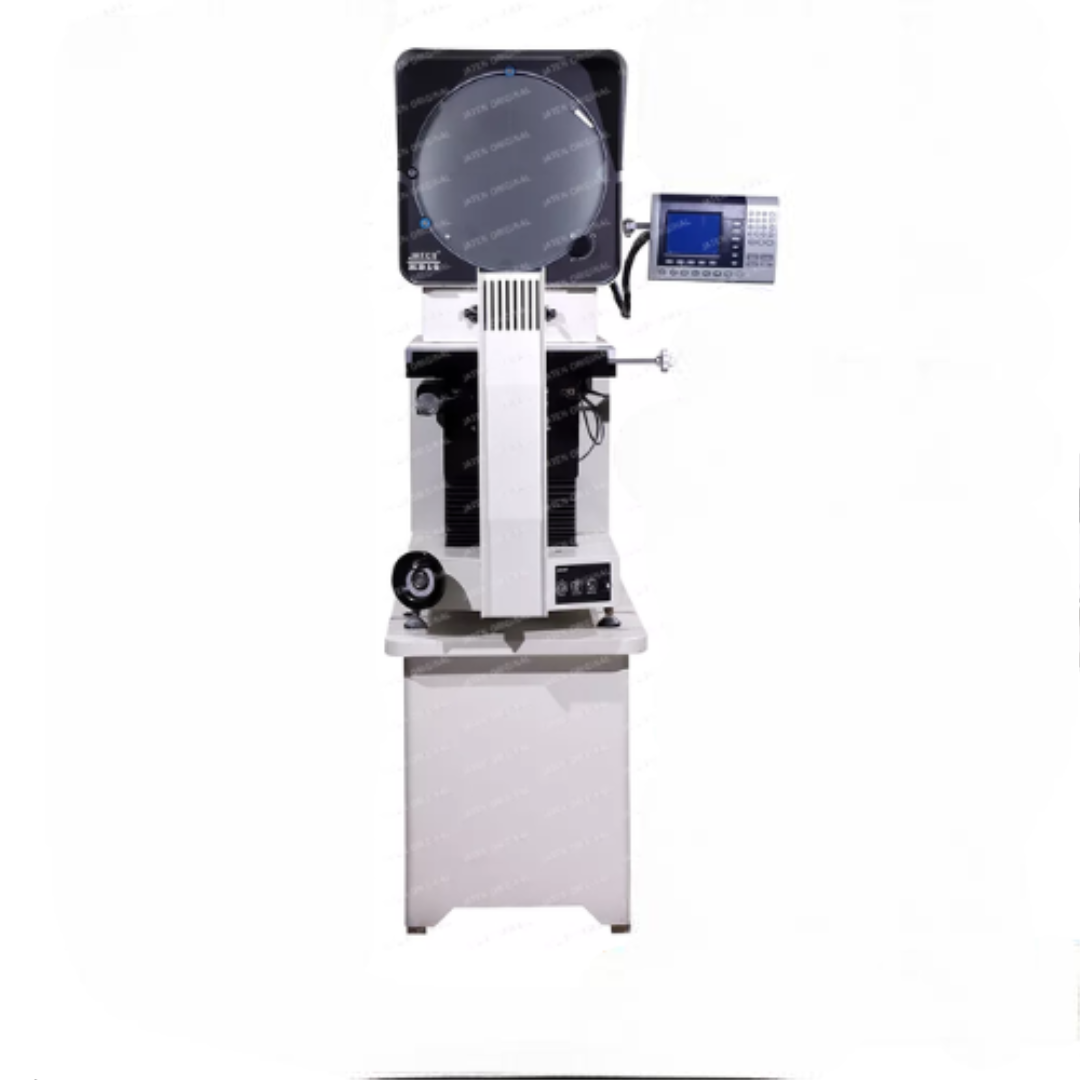

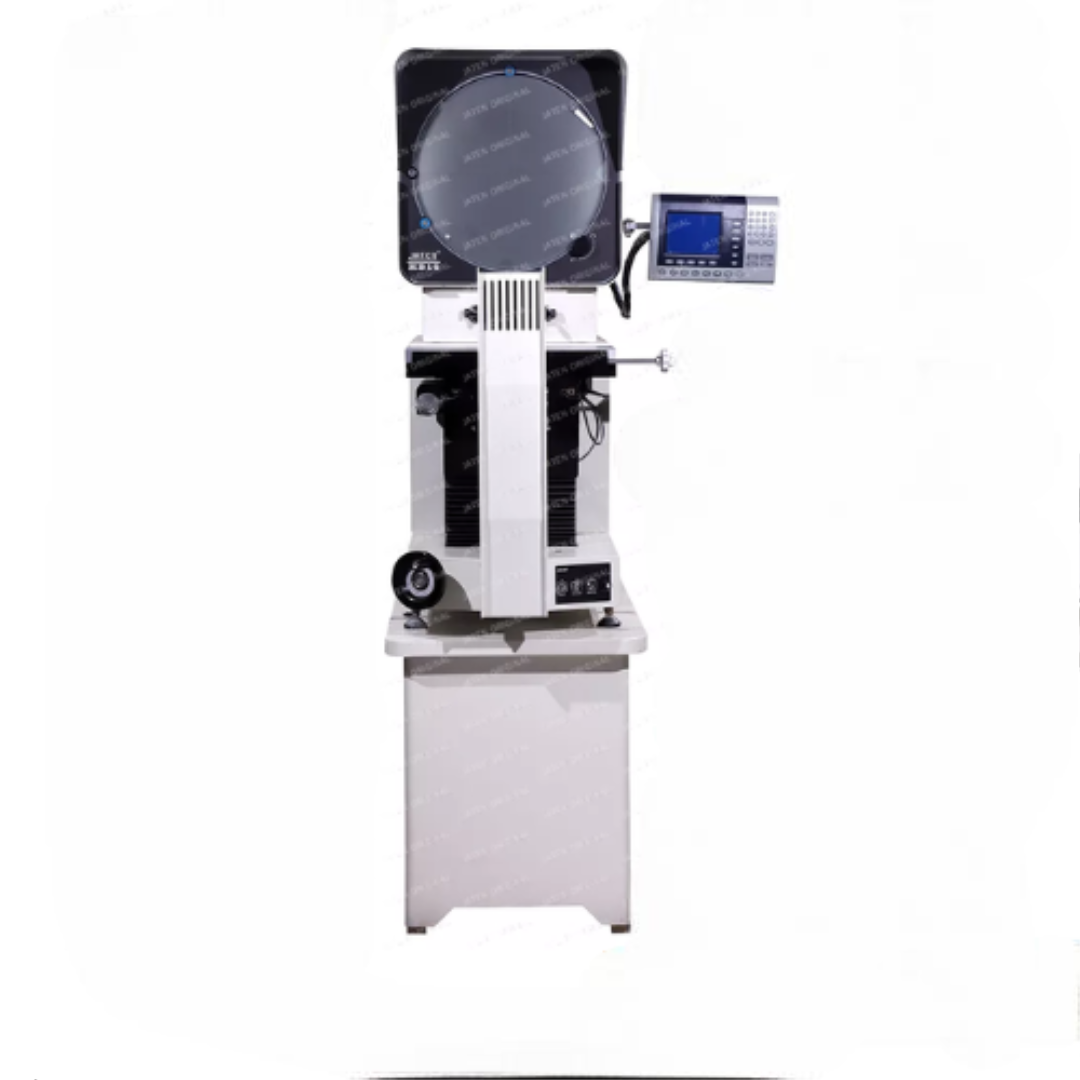

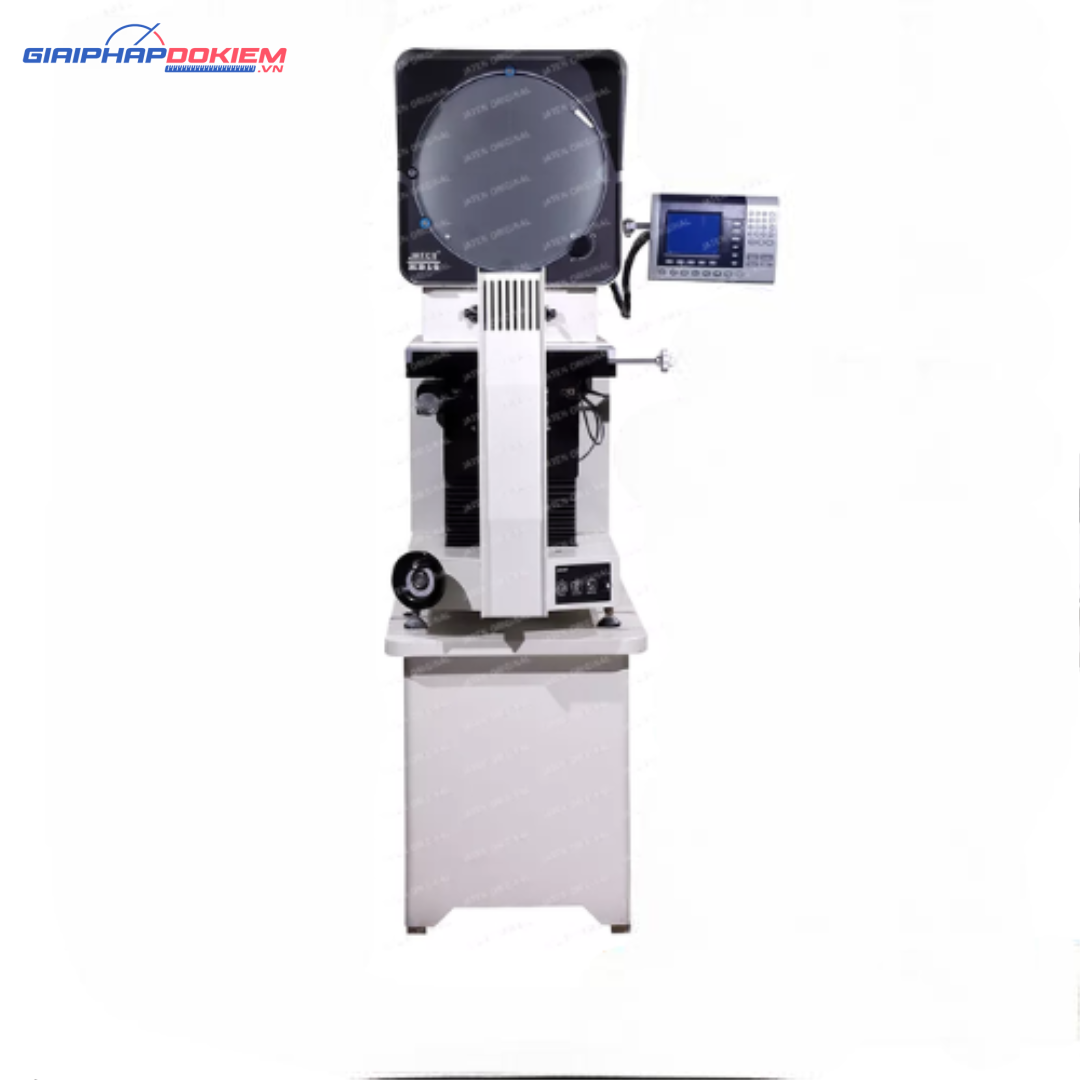

Máy đo biên dạng Jaten JT-3020Z

Giới thiệu Máy đo biên dạng Jaten JT-3020Z

Máy đo biên dạng Jaten JT-3020Z được sử dụng phổ biến trong việc kiểm tra đường bao và hình dạng của sản phẩm như nhôm đùn, chi tiết dập, khuôn chính xác và nhiều loại chi tiết khác.

Máy chiếu biên dạng quang học, còn được biết đến với tên gọi máy so sánh quang học, hỗ trợ đo lường bằng nhiều phương thức khác nhau. Phương pháp đơn giản nhất là sử dụng các vạch chia hiển thị trên màn hình, chồng lên hình ảnh bóng của chi tiết để người vận hành đọc kích thước tương tự như khi dùng thước đo. Một phương pháp khác là căn chỉnh các điểm đặc trưng trên bóng hình với vị trí trung tâm của màn hình, sau đó di chuyển bàn đo và theo dõi giá trị dịch chuyển thông qua bộ hiển thị số.

Ngoài ra, các giải pháp công nghệ hiện đại còn ứng dụng phần mềm phân tích hình ảnh để tự động xử lý và xuất kết quả đo. Trong đó, hai phương pháp đầu vẫn được sử dụng rộng rãi, còn phương pháp dựa trên phần mềm tuy mới hơn nhưng đang dần được triển khai trong bối cảnh phát triển của kỷ nguyên số.

Thông số kỹ thuật của JT-3020Z

• Kích thước giai đoạn kim loại: 350 x 170mm
• Giai đoạn di chuyển Trục X và trục Y: 200 x 100mm
• Giai đoạn di kính: 246 x 120mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 792x544x975mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 200 / 150kg
