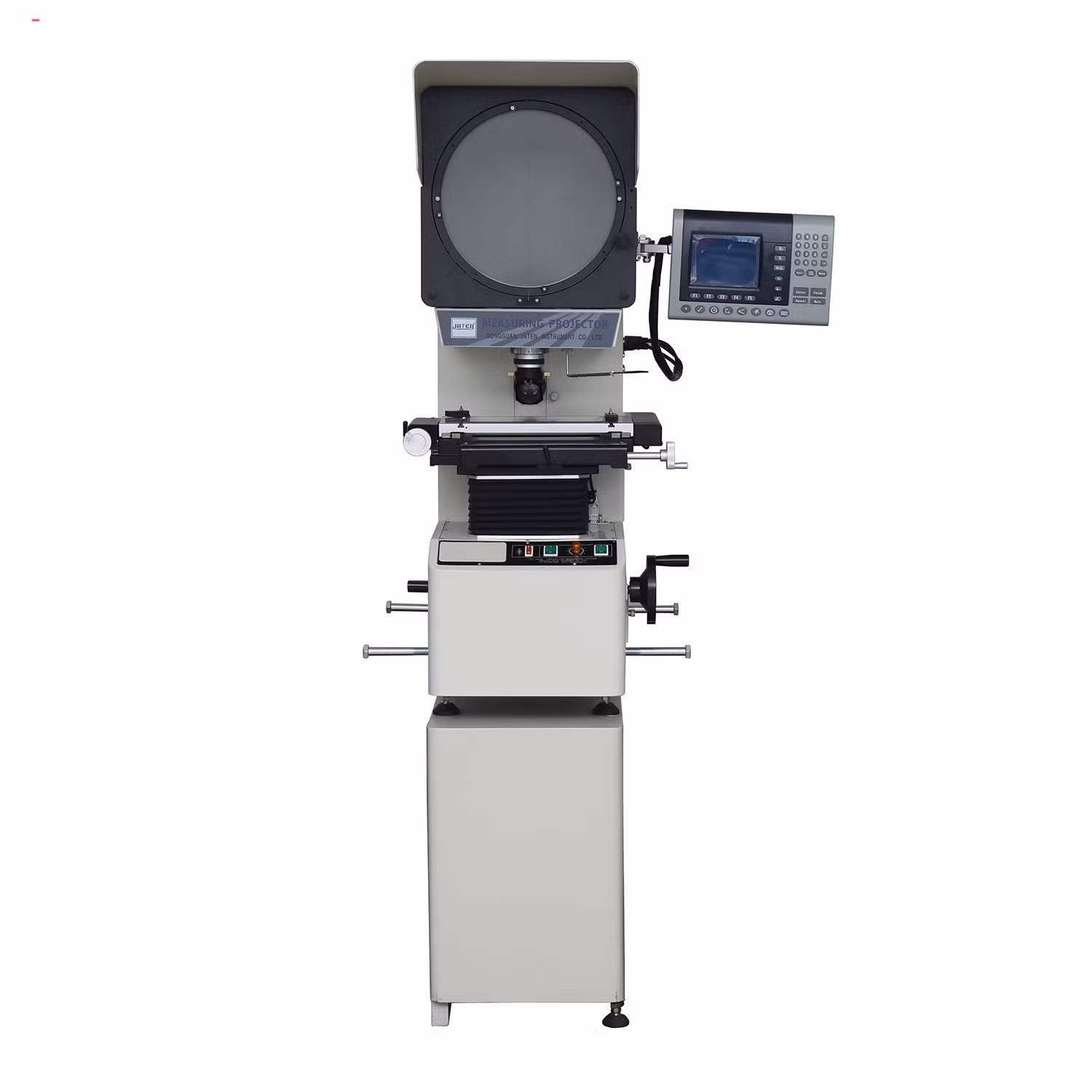

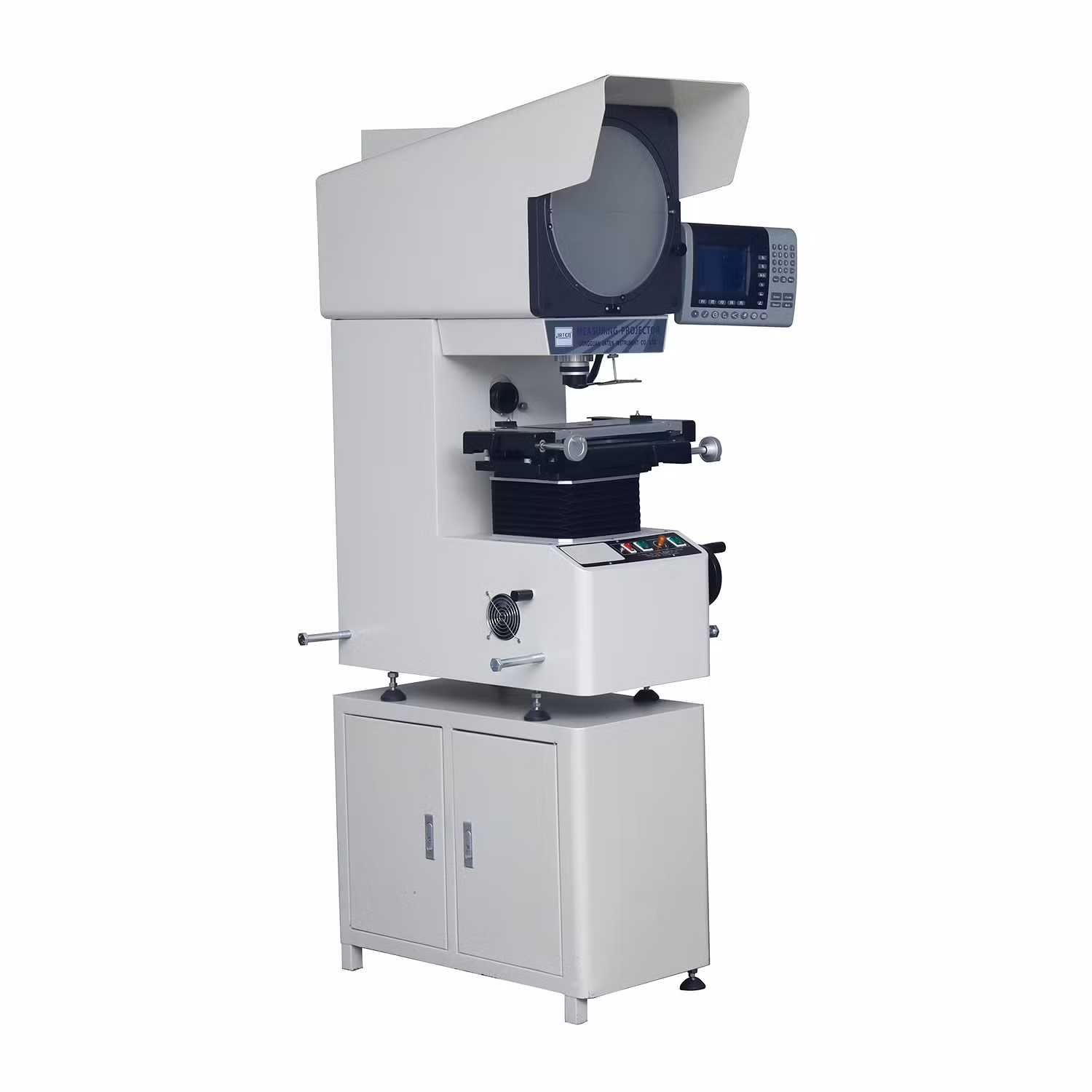

Máy đo biên dạng Jaten JT-3025Z

Sơ lược về sản phẩm Máy đo biên dạng Jaten JT-3025Z

Máy đo biên dạng Jaten JT-3025Z được ứng dụng rộng rãi trong việc kiểm tra đường bao và hình dạng của sản phẩm, tiêu biểu như nhôm đùn, chi tiết dập, khuôn chính xác và các chi tiết cơ khí khác.

Máy chiếu biên dạng quang học, còn được biết đến với tên gọi máy so sánh quang học, cho phép thực hiện đo lường theo nhiều hình thức khác nhau. Phương pháp cơ bản nhất là sử dụng các vạch chuẩn hiển thị trên màn hình, chồng trực tiếp lên hình ảnh bóng của chi tiết để người vận hành đọc kích thước tương tự như khi dùng thước đo trong suốt. Một phương pháp khác là xác định lần lượt các điểm cần đo trên hình bóng bằng cách căn chỉnh chúng với tâm màn hình, đồng thời di chuyển bàn đo và theo dõi quãng đường dịch chuyển được hiển thị bằng số.

Ngoài ra, các công nghệ hiện đại còn tích hợp phần mềm phân tích hình ảnh nhằm tự động đo lường và lập báo cáo kết quả. Trong đó, hai phương pháp truyền thống vẫn được sử dụng phổ biến nhất, còn phương pháp dựa trên phần mềm tuy mới hơn nhưng đang ngày càng được ứng dụng trong kỷ nguyên số.

Thông số kỹ thuật của Jaten JT-3025Z

• Kích thước giai đoạn kim loại: 450 x 280mm
• Giai đoạn di chuyển Trục X và trục Y: 250 x 150mm
• Giai đoạn di kính: 306 x 196mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 780x530x1150mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 225/165Kg
