Máy đo chất lượng không khí PCE PCE-PQC 10EU (ISO 21501-4)

Giới thiệu về Máy đo chất lượng không khí PCE PCE-PQC 10EU (ISO 21501-4)

PCE PCE-PQC 10EU Đo kích thước hạt lên đến 25 μm / tối đa 6 kênh đo song song / bộ nhớ trong / báo cáo theo tiêu chuẩn 14644-1, EU GMP Phụ lục I, FS 209E / ngoại suy nồng độ khối lượng trong μg/m³ / kết nối Ethernet, USB hoặc (tùy chọn) WIFI

Với sự trợ giúp của PCE PCE-PQC 10EU được hiệu chuẩn tuân thủ ISO 21501-4, có thể xác định kích thước và số lượng hạt trong khí. Máy đếm hạt công nghiệp ISO-21501-4 thường liên quan đến máy đếm hạt quang học theo phương pháp tán xạ ánh sáng.

Các thành phần thiết yếu của  PCE-PQC 10EU với phương pháp đo thích hợp là tế bào đo có nguồn sáng và đầu dò. Các hạt được hút vào bằng bơm chân không và được dẫn qua buồng đo.

Về nguyên tắc, các thành phần này được sắp xếp sao cho không có ánh sáng nào đi vào đầu dò nếu không có hạt nào trong thể tích đo hoặc buồng đo. Nếu một hạt đi qua buồng đo, ánh sáng bị khúc xạ về phía đầu dò do các hiệu ứng quang học như nhiễu xạ, tán xạ hoặc phản xạ, gây ra tín hiệu tại đầu dò tùy thuộc vào kích thước của hạt.

Để có thể xác định chính xác mối quan hệ giữa cường độ tín hiệu tại đầu dò và kích thước hạt, các thiết bị đo hạt cho các ứng dụng đòi hỏi khắt khe, như phân loại phòng sạch được hiệu chuẩn theo tiêu chuẩn 14644-1 theo các thông số kỹ thuật ISO 21501-4. ISO 21501-4 là một tiêu chuẩn quốc tế được thiết lập để đảm bảo độ chính xác của phép đo và khả năng so sánh của kết quả đo từ các máy đếm hạt khác nhau.

ISO 21501-4 là một trong bốn phần của tiêu chuẩn ISO về phân phối kích thước hạt. Mục tiêu chính của việc giới thiệu phiên bản mới vào năm 2007 là cải thiện độ chính xác của các phép đo và loại trừ, hoặc ít nhất là loại bỏ đáng kể sự khác biệt xảy ra trong kết quả đo từ các thiết bị khác nhau.

ISO 21501-4 sử dụng nhiều tham số, so sánh chúng cung cấp kết quả có ý nghĩa. Máy đếm hạt khói ISO-21501-4 bao gồm các tham số như hiệu chuẩn kích thước của mỗi kênh, lỗi kênh tương ứng (tỉ lệ đếm sai), hiệu suất đếm và độ phân giải kích thước.

Ngoài ra, tốc độ dòng lấy mẫu trong máy đếm hạt được kiểm tra để kiểm soát hiệu suất của bơm chân không. Yêu cầu cơ bản để hiệu chuẩn theo ISO 21501-4 là sự sẵn có của bộ phân tích độ cao xung (PHA).

Bộ phân tích độ cao xung này phải được tích hợp trực tiếp vào thiết bị hoặc do kết nối với máy đếm hạt, có thể phân tích các cường độ tín hiệu và tín hiệu thô trong các kênh kích thước riêng lẻ. Chỉ khi đó việc hiệu chuẩn và điều chỉnh cần thiết của các kênh riêng lẻ mới khả thi.

Dòng máy đếm hạt PCE – PQC từ PCE Instruments đáp ứng tất cả các yêu cầu đã đề cập ở trên cho hiệu chuẩn tuân thủ ISO 21501-4. Các thiết bị được vận hành thông qua màn hình cảm ứng màu 4.3″. Dữ liệu đo có thể được lưu trữ trong bộ nhớ lớn, đánh giá thông qua phần mềm và được trình bày dưới dạng báo cáo ISO14644-1 hoặc EU GMP.

PCE PCE-PQC 10EU có thể phát hiện các kích thước hạt khác nhau trong phạm vi từ 0.3 … 25 μm và xác định nồng độ khối lượng. Các thiết bị đo cầm tay và để bàn được trang bị bơm chân không bên trong với điều khiển tốc độ dòng tự động. Các bộ thu hạt từ xa được kết nối với nguồn bên ngoài.

Ứng dụng của PCE PCE-PQC 10EU

Bụi mịn xuất phát từ các nguồn tự nhiên như cháy rừng, núi lửa phun trào, muối biển, cát xoáy, thực vật hoặc thậm chí cả vi sinh vật.

Ngày nay, do sự gia tăng công nghiệp hóa, con người cũng góp phần đáng kể vào sự gia tăng phát thải bụi mịn tại địa phương. Thông qua giao thông, sản xuất năng lượng, nông nghiệp và công nghiệp, mức độ bụi mịn đang gia tăng đáng kể. Dù nguồn gốc tự nhiên hay do con người, trong nhiều lĩnh vực, sự gia tăng nồng độ hạt hoặc sự hiện diện của các hạt là không mong muốn và có hại.

Các máy đo bụi mịn được hiệu chuẩn theo ISO 21501-4 phù hợp cho nhiều ứng dụng trong lĩnh vực công nghệ phòng sạch, chẳng hạn như giám sát bàn làm việc sạch hoặc phòng sạch, đánh giá phòng sạch hoặc kiểm soát và giám sát bộ lọc trong khu vực cung cấp không khí và hệ thống xả thải.

Ngoài ra, trong lĩnh vực đo lường môi trường, cải tạo công trình xây dựng hoặc sản xuất công nghiệp các linh kiện điện tử cũng như trong ngành công nghiệp dược phẩm, các máy đếm hạt hiệu chuẩn ISO 21501-4 đảm bảo chất lượng sản phẩm và độ tin cậy của quy trình.

Điểm nổi bật của PCE PCE-PQC 10EU

• Bộ nhớ trong
• Kích thước hạt lên đến 25 μm
• Màn hình màu
• Tiện dụng
• 6 kênh đo
• ISO 14644-1, EU GMP Phụ lục I, FS 209E
• Nồng độ khối lượng
• Ethernet, USB
• Kèm cảm biến nhiệt độ và độ ẩm
• Kèm chứng chỉ hiệu chuẩn theo NIST ISO 21501-4 và JIS B9921

Thông số kỹ thuật PCE-PQC 10EU

• Phạm vi đo: 0.3 … 25 μm
• Kích thước kênh đo PCE PCE-PQC 10EU : Hiệu chuẩn tại nhà máy ở 0.3, 0.5, 1.0, 2.5, 5.0, 10.0 μm
• Hiệu suất đếm: 50% tại 0.3 μm, 100% trên > 0.45 μm theo JIS
• Lưu lượng: 2.83 l / phút (0.1 ft³ / phút)
• Mất mát ngẫu nhiên: 5% tại 4,000,000 hạt / ft³
• Pin: 10 giờ
• Nguồn sáng: Diode laser tuổi thọ cao
• Đếm số 0: < 1 lần / 5 phút (< 2 hạt / ft³) theo ISO 21501-4 và JIS
• Chế độ đếm: Tự động, thủ công, thời gian thực, tích lũy / vi sai, nồng độ khối lượng
• Báo động: 1 … 9999999 lần, có thể điều chỉnh
• Hiệu chuẩn: Theo chuẩn NIST

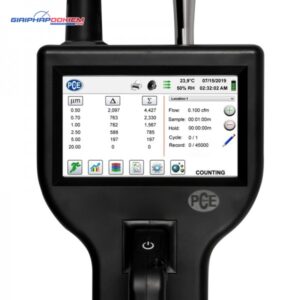

• Màn hình PCE PCE-PQC 10EU : Cảm ứng màu 4.3″ WQVGA, 480×272 px
• Máy in: Máy in nhiệt ngoài
• Hút khí: Bơm bên trong với điều khiển dòng chảy tự động
• Lối ra không khí: Bộ lọc HEPA bên trong
• Pin: Pin Li-Ion có thể thay thế
• Thời gian sạc: Khoảng 4 giờ
• Báo cáo: ISO 14644-1 EU GMP Phụ lục 1 FS 209E
• Cấu hình: Bộ nhớ cho 50 cấu hình tùy chỉnh
• Tiêu chuẩn: ISO 21501-4 và JIS B9921
• Kích thước: 25.4 x 12.9 x 11.4 cm
• Trọng lượng PCE PCE-PQC 10EU : 1.0 kg
• Lưu trữ: 45000 bộ dữ liệu (bộ nhớ vòng) gồm đếm hạt, nhiệt độ và độ ẩm, vị trí và thời gian
• Vị trí mẫu: Có thể lưu trữ đến 1000 địa điểm
• Thời gian mẫu: 1 s … 99 h có thể điều chỉnh
• Nguồn cung cấp: 110 … 240V AC 50/60 Hz
• Điều kiện hoạt động: 5 … 40°C / 41 … 104°F Lên đến 95% RH không ngưng tụ
• Điều kiện lưu trữ: 0 … 50°C / 32 … 122°F Lên đến 98% RH không ngưng tụ

Cảm biến nhiệt độ/độ ẩm

• Phạm vi: 0 … +50 °C (32 … +122 °F), 15 … 90 % RH
• Độ phân giải: 0.5 °C
• Độ chính xác: ±0.5 °C (±1 °F), ±2 % RH

Giao diện

• Ethernet, USB
• Giao diện tùy chọn: WiFi 802.11 b/g, RS485 hoặc RS232
• Số kênh đo: 6

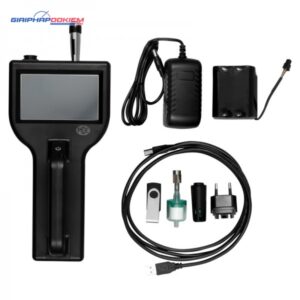

Bộ sản phẩm PCE PCE-PQC 10EU

• 1 x Thiết bị đo chất lượng không khí PCE-PQC 10EU
• 1 x Đầu dò đẳng động
• 1 x Cảm biến nhiệt độ và độ ẩm
• 1 x Bộ lọc làm sạch
• 1 x Pin sạc Li-Ion
• 1 x Phần mềm tải dữ liệu
• 1 x Cáp USB
• 1 x Bộ cấp nguồn / sạc pin
• 1 x Sách hướng dẫn sử dụng
• 1 x Chứng chỉ hiệu chuẩn theo NIST
