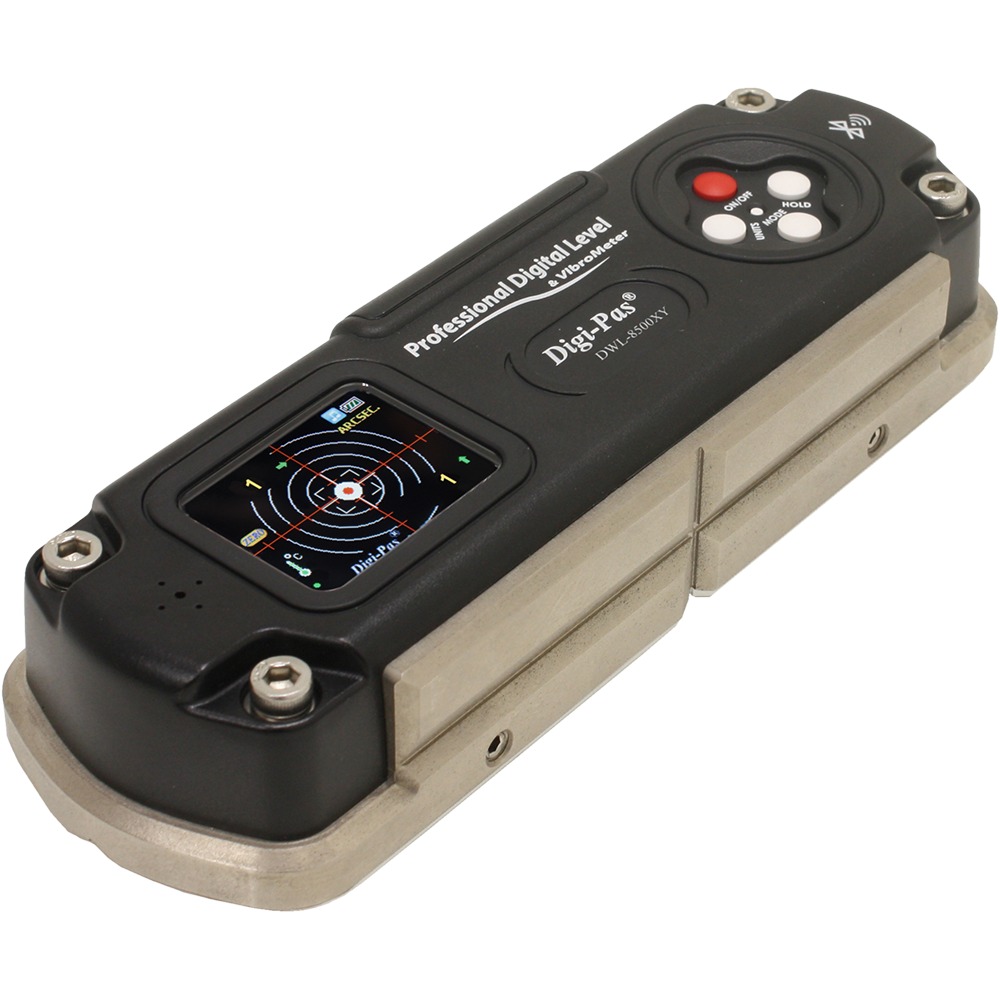

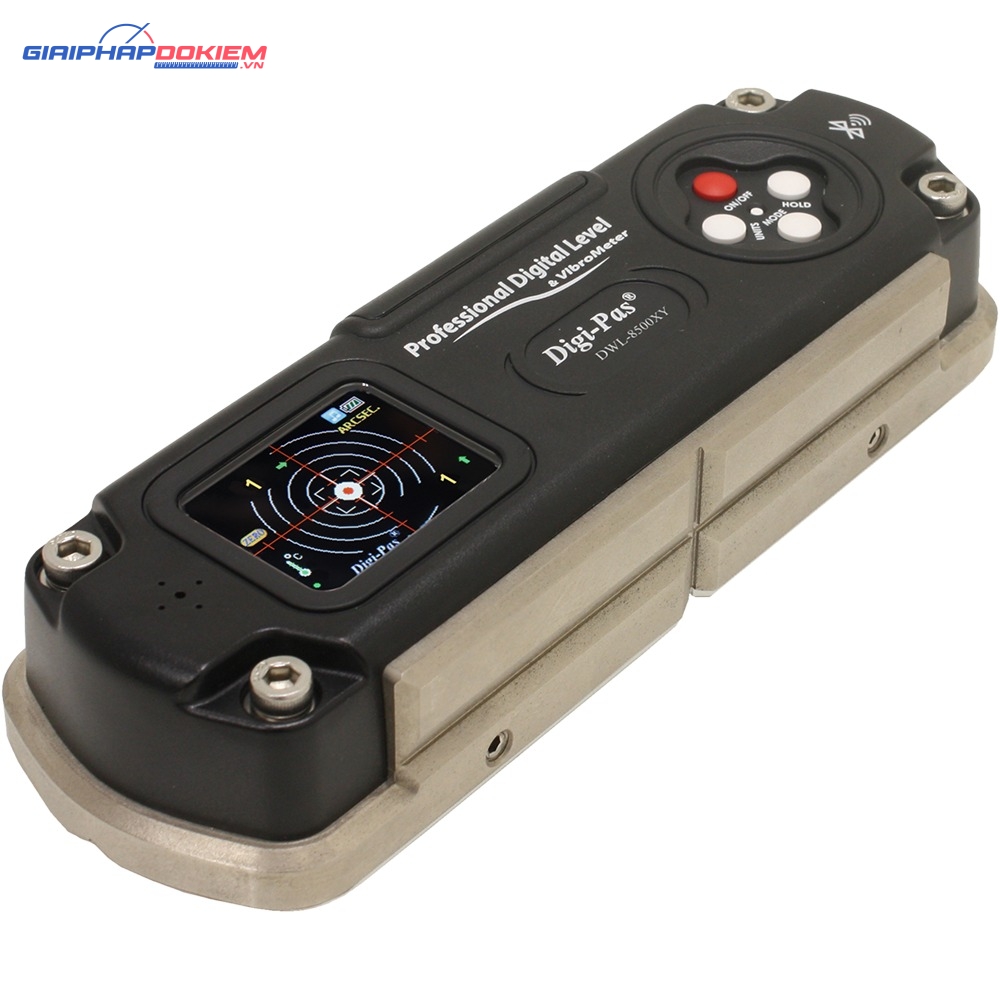

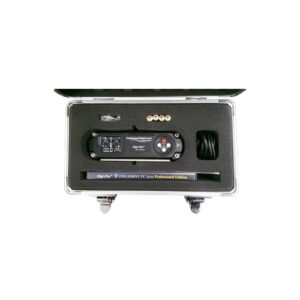

Máy đo độ nghiêng siêu chính xác 2 trục Digi Pas DWL8500XY

Máy đo độ nghiêng siêu chính xác 2 trục Digi Pas DWL8500XY

Digi Pas DWL8500XY là một máy đo độ nghiêng kỹ thuật số hai trục có độ chính xác cực cao, được thiết kế chuyên biệt cho các ứng dụng công nghiệp đòi hỏi sự nghiêm ngặt về đo lường, căn chỉnh và kiểm tra góc. Tích hợp công nghệ cảm biến MEMS (Hệ thống vi cơ điện tử) tiên tiến, thiết bị này mang lại hiệu suất vượt trội, thay thế hiệu quả cho các phương pháp đo lường truyền thống như thước thủy tinh hay máy đo tự động

Với khả năng đo đồng thời cả hai trục X và Y, Digi Pas DWL8500XY giúp đơn giản hóa và tăng tốc đáng kể các công việc cân bằng, căn chỉnh máy móc và kiểm tra độ phẳng bề mặt, loại bỏ các bước lặp lại tốn thời gian so với việc sử dụng các thiết bị đo một trục thông thường.

Thông số kỹ thuật Digi Pas DWL8500XY

Digi Pas DWL8500XY Phạm vi đo từ 0,0 đến 14400 giây cung (Trục đơn); 0,0 đến 7200 giây cung (Trục kép)
Độ phân giải 1 giây cung. (≤ 5μm/M)
Độ chính xác ±1 giây cung ở 0 đến ±1080 giây cung; ±3 giây cung ở các góc khác
Đồ thị hình học bề mặt 3D sử dụng phần mềm PC-Sync để đo độ phẳng bề mặt có độ chính xác cao>
Hiển thị đồ họa màu kỹ thuật số của hai góc
Máy đo độ rung hiển thị đồ thị rung tần số thấp thời gian thực (2 đến 75Hz)
Máy đo góc hiển thị đồ thị góc 2 trục theo thời gian thực
Bluetooth công nghiệp không dây loại 1 (>30 mét)
Phần mềm đồng bộ PC chuyên nghiệp với kết nối Bluetooth không dây hoặc cáp USB với thiết bị để thu thập dữ liệu từ xa và ghi dữ liệu,
Nguồn điện ngoài USB
Digi Pas DWL8500XY Nhiệt độ hoạt động ở 50°F đến 104°F hoặc +10°C đến +40°C
Đế tiếp xúc 3 điểm cho khả năng tiếp xúc bề mặt ổn định nhất để tránh bị “lắc lư”

Lợi ích của thiết bị Digi Pas DWL8500XY

TỐC ĐỘ, CHÍNH XÁC & HIỆU QUẢ
Digi Pas DWL8500XY Các nhiệm vụ cân bằng chính xác, đo góc/căn chỉnh và định hình độ phẳng bề mặt về cơ bản liên quan đến các mặt phẳng hai chiều thay vì một trục. Do đó, việc hiển thị đồng thời các giá trị góc của mặt phẳng hai trục là cần thiết để hướng dẫn kỹ sư hiệu quả trong việc điều chỉnh vật thể/máy móc chính xác đến vị trí mục tiêu một cách chính xác và nhanh chóng.

Digi-Pas tiên phong trong việc sản xuất thiết bị hiển thị góc đồng thời 2 trục đầu tiên trên thế giới (được cấp bằng sáng chế tại Hoa Kỳ) tích hợp máy đo độ rung, mang lại hiệu suất vượt trội. Thiết bị này giúp các kỹ sư loại bỏ những hạn chế liên quan đến việc sử dụng các máy thủy bình “bong bóng” hoặc máy thủy bình kỹ thuật số một trục truyền thống, vốn đòi hỏi họ phải thực hiện các tác vụ tốn thời gian “từng trục một” với những lần lặp lại thử nghiệm và sai sót tẻ nhạt.

CHỨNG NHẬN
Độ chính xác của thiết bị Digi Pas DWL8500XY được xác minh bởi các cơ quan hiệu chuẩn và thử nghiệm độc lập của bên thứ 3 được công nhận và Trung tâm Đo lường Quốc gia có thể truy xuất theo tiêu chuẩn SI và NIST, JIS, UKAS & DIN theo CIPM MRA.

Đặc trưng

•
  ĐỒ THỊ HÌNH HỌC BỀ MẶT 3D

  Cho phép người dùng thực hiện phép đo hình học độ phẳng bề mặt trong đồ thị trực quan 3 chiều khi đồng bộ hóa với PC bằng phần mềm PC-Sync.

•

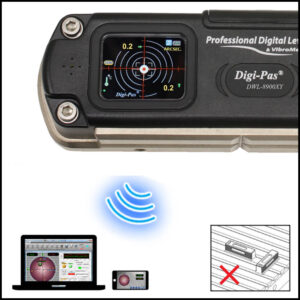

  MÀN HÌNH GÓC KÉP

  Hiển thị đồ họa màu trục kép (XY) về các phép đo góc và độ rung. Hiển thị kỹ thuật số và tương tự thời gian thực để theo dõi góc và độ rung, ghi dữ liệu và phân tích

•
  ĐO GÓC CỰC KỲ CHÍNH XÁC

  Độ phân giải cao 1 giây cung của Ullia. Đo góc. Kết nối không dây Bluetooth/USB với PC để ghi dữ liệu từ xa. Hiển thị đồ họa dữ liệu đo theo thời gian thực trên màn hình TFT LCD của thiết bị.

•
  GÓC ĐO

  Máy đo góc tích hợp để theo dõi góc theo thời gian thực, ghi dữ liệu và phân tích. Hiển thị đồ họa dữ liệu đo theo thời gian thực trên màn hình LCD TFT của thiết bị.

•
  MÁY ĐO RUNG ĐỘNG

  Máy đo độ rung tích hợp để theo dõi độ rung theo thời gian thực, ghi lại và phân tích dữ liệu. Hiển thị đồ họa dữ liệu đo lường theo thời gian thực trên màn hình LCD TFT của thiết bị. Tính năng máy đo độ rung cho phép người dùng theo dõi, giám sát, ghi lại và phân tích các mẫu rung động dưới dạng số và đồ họa của máy móc/thiết bị chính xác trong điều kiện làm việc (trạng thái động).

•
  THIẾT LẬP SỐ KHÔNG THAY THẾ

  Cho phép người dùng đo các góc tương đối trên một mặt phẳng chung so với một góc tham chiếu. Góc tham chiếu có thể được thiết lập bằng tính năng số không thay thế.

•
  THIẾT LẬP MỨC TUYỆT ĐỐI

  Cho phép người dùng thực hiện các phép đo đối xứng tuyệt đối cho cả vị trí “trước” và “sau” (180 độ) của bất kỳ góc đo nào.

•

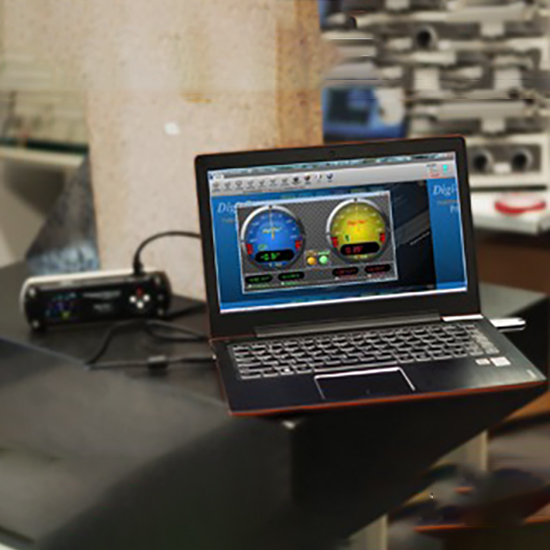

  Kết nối USB với máy tính

  Kết nối USB để thu thập, giám sát, ghi dữ liệu và phân tích từ xa trên máy tính.

•
  KẾT NỐI KHÔNG DÂY

  Kết nối không dây (Bluetooth công nghiệp loại 1) với thiết bị để giám sát, ghi dữ liệu và phân tích từ xa từ máy tính bằng phần mềm PC Sync Pro. Người dùng cũng có thể sử dụng điện thoại thông minh để kết nối với thiết bị bằng ứng dụng Digi-Pas (Tùy chọn).

•

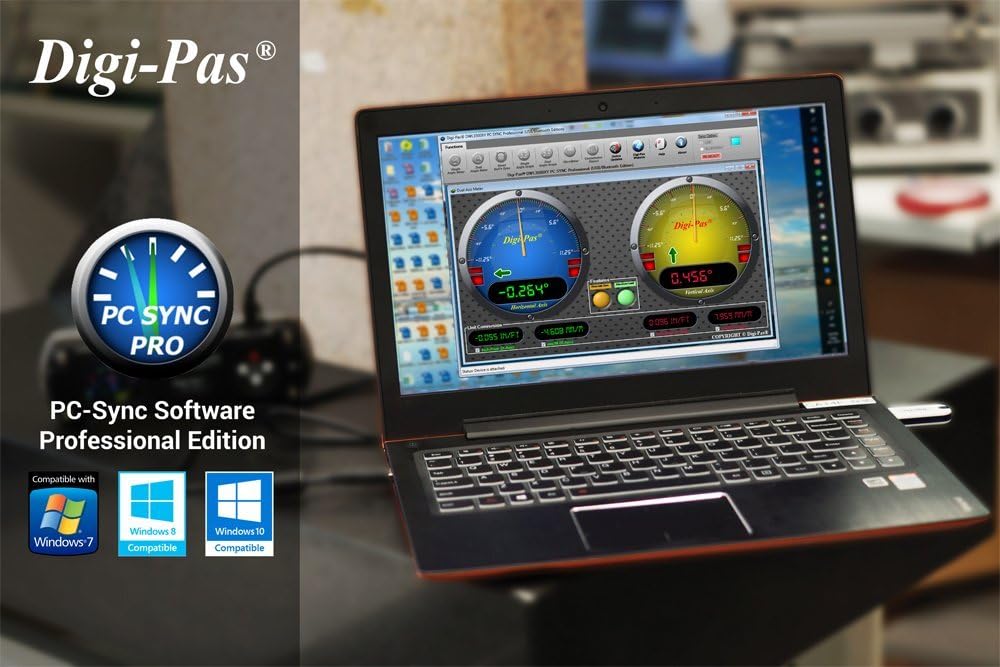

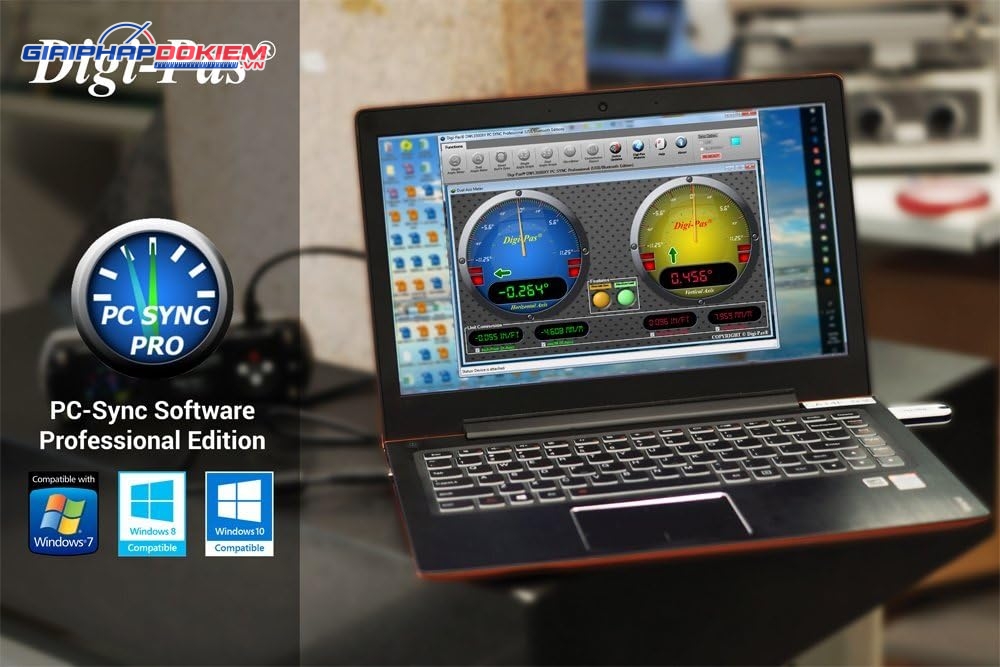

  PHẦN MỀM PC SYNC – PHIÊN BẢN CHUYÊN NGHIỆP

  Kích hoạt các tính năng nâng cao để Ghi dữ liệu từ xa, Xử lý và Phân tích trên các phép đo góc. Đặc biệt để tối ưu hóa hiệu suất vận hành máy chính xác.

•

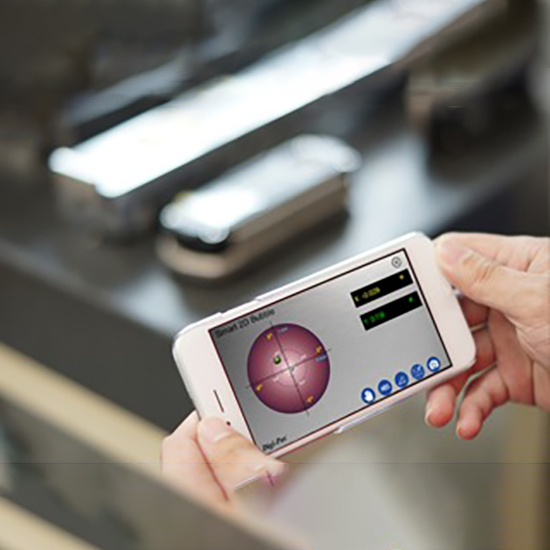

  ỨNG DỤNG DIGI-PAS LEVEL (ĐIỆN THOẠI THÔNG MINH/MÁY TÍNH BẢNG) (TÙY CHỌN)

  Người dùng có thể tận dụng tối đa các tính năng kết nối di động Bluetooth không dây từ xa cho các hoạt động cân bằng kỹ thuật số chính xác 2 trục.

Ứng dụng của Digi Pas DWL8500XY

Nhiệm vụ đo góc và cân bằng chính xác về cơ bản liên quan đến các mặt phẳng đòi hỏi giải pháp 2 chiều thay vì phương pháp lọ ‘bong bóng’ trục đơn lỗi thời chỉ ra trạng thái cân bằng ‘bong bóng’ ‘một trục tại một thời điểm’.

Máy cân bằng kỹ thuật số chính xác 2 trục Digi-Pas ® hiển thị đồng thời các góc phẳng hai chiều, giúp đơn giản hóa và giải quyết hiệu quả những trở ngại khi đo góc theo từng trục một (công việc tốn thời gian và công sức thử nghiệm) thường gặp khi sử dụng các máy cân bằng kỹ thuật số truyền thống hoặc máy cân bằng ‘bong bóng’ một trục lỗi thời để thực hiện cân bằng mặt phẳng, đo góc nghiêng, lập hồ sơ độ phẳng bề mặt và các tác vụ căn chỉnh 2D chính xác.

• Máy cân bằng kỹ thuật số siêu chính xác 2 trục Digi Pas DWL8500XY được sử dụng cho mục đích thiết lập gia công CNC quy mô lớn và đảm bảo chất lượng. Độ ổn định cấu trúc và hiệu suất độ chính xác của máy có thể được đánh giá và phân tích bằng cách sử dụng máy cân bằng và máy đo độ rung DWL-8500XY. Độ rung do cân bằng không đúng cách sẽ ảnh hưởng đến hiệu suất độ chính xác. Máy đo độ rung tích hợp và tính năng ghi dữ liệu cho phép đội ngũ thiết lập đánh giá hiệu quả độ ổn định cấu trúc của từng máy CNC với dữ liệu số và đồ thị độ rung chính xác.
• Digi Pas DWL8500XY được sử dụng trong sản xuất máy in công nghiệp và thương mại khổ lớn, cũng như lắp đặt, thiết lập và bảo trì phòng ngừa các máy in khổ lớn chính xác này để đạt được màu sắc trung thực cao, hiệu suất hình ảnh chất lượng và giảm thiểu chất thải.
• Máy cân bằng kỹ thuật số siêu chính xác hai trục Digi Pas DWL8500XY được sử dụng trong đảm bảo chất lượng, bảo trì và vận hành đường sắt tốc độ cao.
• Trong phòng thí nghiệm nghiên cứu, việc thiết lập chùm tia laser liên quan đến việc căn chỉnh nhiều thành phần quang học là một quá trình đầy thách thức. Với sự hỗ trợ của Digi-Pas ® DWL-8500XY, góc nghiêng của gương và vị trí của thấu kính được căn chỉnh chính xác để đạt được độ dịch chuyển góc và tịnh tiến của chùm tia laser với độ chính xác cao.
• Máy cân bằng kỹ thuật số siêu chính xác 2 trục Digi Pas DWL8500XY được sử dụng trong quá trình lắp đặt và thiết lập Thiết bị đo thị giác để cân bằng và kiểm tra độ ổn định vị trí của thiết bị nhằm đạt được khả năng chụp và đo hình ảnh sắc nét chất lượng cao.
• Máy cân bằng kỹ thuật số siêu chính xác 2 trục Digi Pas DWL8500XY phù hợp cho việc lắp đặt và thiết lập Máy đo tọa độ (CMM) chính xác. Thiết bị cung cấp khả năng cân bằng và kiểm tra độ ổn định vị trí của máy với độ chính xác cao, giúp thu thập và đo lường hình ảnh sắc nét, chất lượng cao.
• Máy cân bằng kỹ thuật số siêu chính xác 2 trục Digi Pas DWL8500XY được sử dụng để lắp đặt, thiết lập và bảo trì các thiết bị đo lường cực kỳ chính xác trong xưởng đúc wafer.
• Máy cân bằng kỹ thuật số siêu chính xác 2 trục Digi Pas DWL8500XY được sử dụng để cân chỉnh các thiết bị chính xác. Độ cân bằng tuyệt đối và độ chính xác vị trí là những yêu cầu bắt buộc để đáp ứng dung sai chặt chẽ cho chất lượng cao nhất trong nhiều quy trình sản xuất tại các xưởng đúc wafer bán dẫn.
• Máy cân bằng kỹ thuật số siêu chính xác 2 trục Digi Pas DWL8500XY được sử dụng để theo dõi hiệu suất của thiết bị sản xuất wafer có độ chính xác cao.
• Máy cân bằng kỹ thuật số siêu chính xác 2 trục Digi Pas DWL8500XY được sử dụng kết hợp với chùm tia laser dẫn hướng để hỗ trợ thiết lập bệ phóng vệ tinh.
