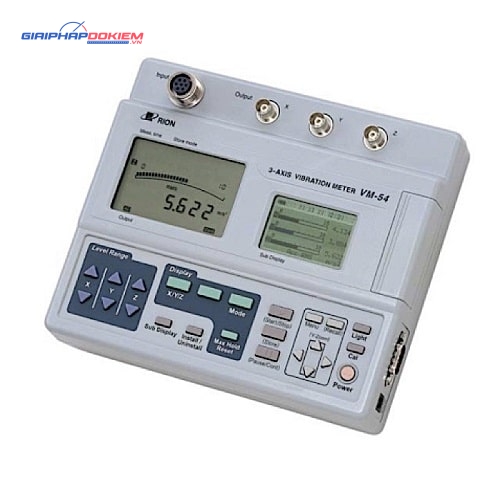

Máy đo độ rung 3 chiều Rion VM-54

Đặc điểm và tính năng của máy đo độ rung 3 chiều Rion VM-54

Máy RION VM-54, dùng để phân tích độ rung đa chiều, sở hữu những tính năng và đặc điểm sau:

• Chức năng chính: Phân tích độ rung ảnh hưởng tới cơ thể người.
• Được cấu hình với nhiều loại đầu đo và card chương trình, VM-54 chia thành 3 phân nhóm chính. Trong đó, hệ thống đánh giá rung động trên tàu biển giúp xác định nhận thức và sự thoải mái của hành khách dựa trên:
  • Chuẩn ISO 6954:2000, cung cấp cơ sở để ghi lại và đo lường rung động trong các cabin trên tàu.
  • Bao gồm Máy đo VM-54, Đầu đo gia tốc PV-83CW (lắp đặt trên nền), và card chương trình Marine Vibration Card VX-54WS.
  • Tùy chọn thêm đầu đo gia tốc PV-57A (lắp trên tường).
• Dữ liệu được lưu trữ trên thẻ nhớ CF.
• Ba cổng ra AC cho phép kết nối với các thiết bị ngoại vi như máy phân tích tần số và bộ ghi dữ liệu.
• Bộ macro Excel đi kèm hỗ trợ tạo báo cáo.
• Card VX-54WS đi kèm túi đeo chống va đập, chống nước và dầu.
• Dải tần đo từ 1 đến 80Hz, mở rộng tới 1kHz khi sử dụng đầu đo PV-57A với đặc tính tần số phẳng.
• Đường cong trọng số tần số: đường Wm (ISO 2631-2:2003), với giới hạn băng thông xác định.

Ứng dụng của VM-54

• Đa năng trong việc hoạt động và đo lường.
• Phân tích độ rung trên các phương tiện thủy.
• Đánh giá rung động ảnh hưởng đến con người.
• Kiểm tra mức độ rung động truyền qua tay.

Thông số kỹ thuật của Rion VM-54

• Nhà sản xuất: Rion
• Sản phẩm: VM-54
• Chỉ số đo lường: Gia tốc (m/s²)
• Phạm vi đo lường: Tùy thuộc vào loại cảm biến gia tốc sử dụng
• Phạm vi tần số đo lường: Từ 0.5 Hz đến 5 kHz; từ 1 Hz đến 80 Hz khi sử dụng đầu đo PV-83C
• Màn hình hiển thị: LCD dạng phân đoạn
• Cổng kết nối: 3 cổng BNC cho các trục X, Y, Z (đầu ra AC)
• Nguồn điện: 4 pin IEC R14 (kích thước “C”) hoặc sử dụng bộ chuyển đổi AC (tùy chọn)
• Điều kiện vận hành: Nhiệt độ từ -10 đến +50ºC, độ ẩm tối đa 90% RH (không có sự ngưng tụ)
• Kích cỡ: 200 × 175 × 56 mm
• Trọng lượng: 690 g (chưa bao gồm pin)
• Nơi sản xuất: Nhật Bản
• Thời gian bảo hành: 12 tháng

Phụ kiện

• Máy chính
• Miếng phủ đầu vào
• Miếng phủ đầu ra(cổng BNC)
• Pin IEC R14 (size “C”)
• Đầu Jumper (đã gắn trên máy chính)
• Hướng dẫn sử dụng
• Chứng chỉ kiểm tra
