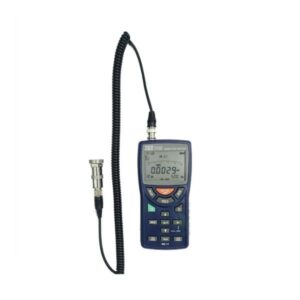

Máy đo độ rung TES 3100

Giới thiệu Máy đo độ rung TES 3100

Máy đo độ rung TES 3100 là thiết bị chuyên dụng dùng để đo và phân tích các thông số rung động như gia tốc, vận tốc, và độ dịch chuyển. Với khả năng đo trong phạm vi rộng và độ nhạy cao, TES 3100 được thiết kế để đáp ứng nhu cầu đo lường và giám sát rung động trong các ứng dụng công nghiệp và bảo trì máy móc.

Thiết bị này cung cấp các tùy chọn đo rung linh hoạt, phù hợp với các nhu cầu kiểm tra khác nhau, đảm bảo độ chính xác cao trong việc theo dõi và phân tích tình trạng hoạt động của máy móc. TES 3100 giúp phát hiện sớm các vấn đề rung động bất thường, từ đó hỗ trợ ngăn ngừa hư hỏng và tăng cường hiệu suất hoạt động của thiết bị.

Tính năng nổi bật của TES 3100

• Đo gia tốc, vận tốc và độ dịch chuyển: Thiết bị hỗ trợ đo cả ba thông số quan trọng trong phân tích rung động.
• Đo RMS, EQ PEAK và EQ PP: Cung cấp các tùy chọn đo khác nhau để phân tích chi tiết các đặc tính rung động.
• Phạm vi đo độ rung rộng: Có thể điều chỉnh độ nhạy của máy đo gia tốc để phù hợp với các loại máy móc khác nhau.
• Màn hình LCD có đèn nền: Hiển thị rõ ràng thông số đo, ngay cả trong môi trường ánh sáng kém.
• Chức năng ghi tối đa/tối thiểu: Ghi lại các giá trị rung động lớn nhất và nhỏ nhất để theo dõi.

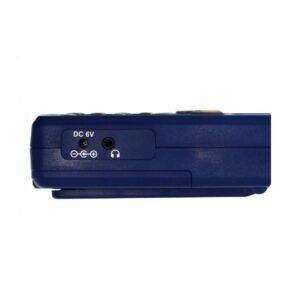

• Đầu ra tai nghe: Phát hiện tiếng ồn trong các bộ phận của máy móc, giúp xác định nhanh vấn đề.
• Bộ nhớ thủ công lưu trữ tới 99 dữ liệu: Giúp lưu trữ và phân tích dữ liệu đo rung động.
• Tiêu chuẩn rung động thiết bị ISO 2372: Đáp ứng tiêu chuẩn ISO 2372 về giám sát rung động của máy móc công nghiệp.

Danh mục đánh giá độ rung theo tiêu chuẩn ISO 2372:

• Máy móc nhỏ (dưới 15KW):
  • Tốt: 0 ~ 0,71 mm/giây
  • Chấp nhận được: 0,72 ~ 1,80 mm/giây
  • Vẫn cho phép: 1,81 ~ 4,5 mm/giây
  • Nguy hiểm: > 4,5 mm/giây
• Máy móc cỡ trung (15KW-75KW):
  • Tốt: 0 ~ 1,12 mm/giây
  • Chấp nhận được: 1,13 ~ 2,80 mm/giây
  • Vẫn cho phép: 2,81 ~ 7,1 mm/giây
  • Nguy hiểm: > 7,1 mm/giây
• Máy móc lớn:
  • Tốt: 0 ~ 1,80 mm/giây
  • Chấp nhận được: 1,81 ~ 4,50 mm/giây
  • Vẫn cho phép: 4,51 ~ 11,2 mm/giây
  • Nguy hiểm: > 11,2 mm/giây
• Thiết bị cơ khí lớn:
  • Tốt: 0 ~ 2,80 mm/giây
  • Chấp nhận được: 2,81 ~ 7,10 mm/giây
  • Vẫn cho phép: 7,11 ~ 18,0 mm/giây
  • Nguy hiểm: > 18 mm/giây

Thông số kỹ thuật của Máy đo độ rung TES 3100

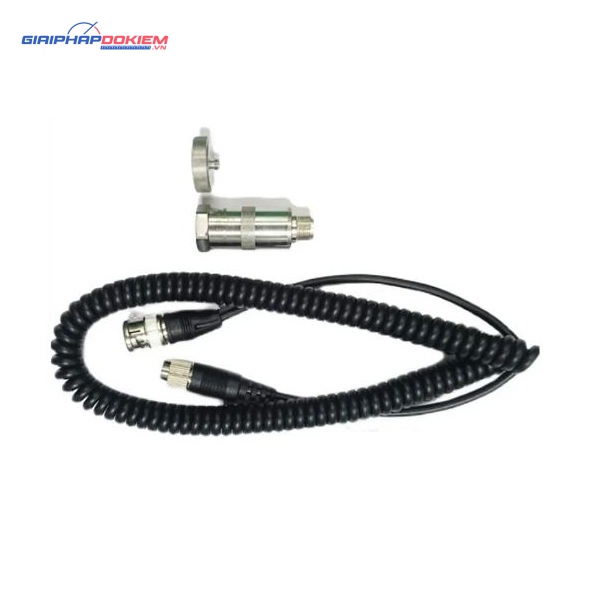

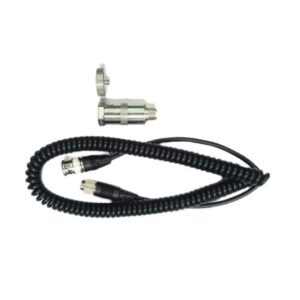

Gia tốc kế áp điện (PA-01):

• Độ nhạy: 5mV/(m/giây²) (±10%)
• Phạm vi gia tốc: 200m/s²
• Độ không biên độ: ±1%
• Đáp ứng tần số: 5Hz đến 10kHz (±10%), 10kHz đến 15kHz (±3dB)
• Độ tự do cộng hưởng: 27kHz
• Độ nhạy ngang: ≦ 5%
• Kích thước / Trọng lượng: 46 (H) x 19 (D) mm / 46g

Dải đo (sử dụng PA-01 hoặc PA-02):

• Gia tốc (ACC): 0,02 đến 200m/s² EQ PEAK, 1Hz đến 5kHz
• Vận tốc (VEL):
  • 0,3 đến 1000mm/s RMS, 3Hz đến 1kHz
  • 0,1 đến 1000mm/s RMS, 10Hz đến 1kHz
• Dịch chuyển (DISP): EQ PEAK
  • 0,02 đến 100mm, 3Hz đến 500Hz
  • 0,001 đến 100mm EQ PEAK, 10Hz đến 500Hz

Dải tần số:

• Gia tốc (ACC): 3Hz đến 1kHz, 3Hz đến 5kHz, 1Hz đến 100Hz, 3Hz đến 20kHz
• Vận tốc (VEL): 10Hz đến 1kHz, 3Hz đến 1kHz
• Dịch chuyển (DISP): 1Hz đến 500Hz, 3Hz đến 500Hz

Dải đo toàn thang:

• Gia tốc kế PA-01 và gia tốc kế có độ nhạy: 1,0 đến 9,9mV/(m/s²)
• Gia tốc (ACC): 1, 10, 100, 1000m/s²
• Vận tốc (VEL): 10, 100, 1000mm/s
• Dịch chuyển (DISP): 0,1, 1, 10, 100mm

Đặc điểm chỉ định:

• Gia tốc: RMS, EQ ĐỈNH
• Vận tốc: RMS, EQ ĐỈNH
• Dịch chuyển: RMS, EQ ĐỈNH, EQ trang

Hiệu chỉnh độ lợi:

• Lựa chọn độ nhạy của gia tốc kế: Thiết lập phạm vi từ 0,10 đến 0,99, 1,0 đến 9,9, 10 đến 99mV (m/s²)

Điều kiện môi trường xung quanh để hoạt động:

• Gia tốc kế: -20°C đến +70°C, tối đa 90% RH
• Đơn vị chính: -10°C đến +50°C, tối đa 90% RH

Bộ nhớ thủ công: Lưu trữ tối đa 99 dữ liệu thủ công.

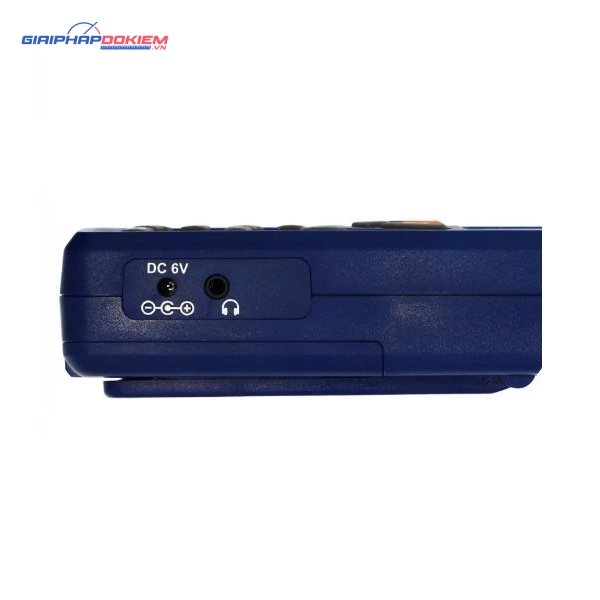

Yêu cầu về điện năng:

• Pin: 4 pin IEC R6 (cỡ AA)
• Bộ đổi nguồn AC: 6V
• Tuổi thọ pin: Khoảng 8 giờ sử dụng liên tục

Kích thước / Trọng lượng:

• Kích thước: 158 (D) x 78 (R) x 40 (C) mm
• Trọng lượng: 286g

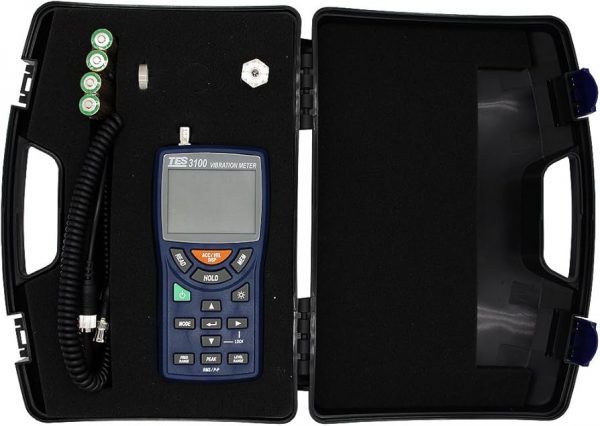

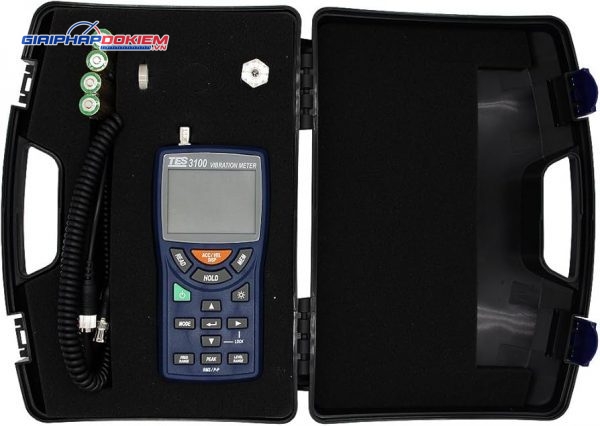

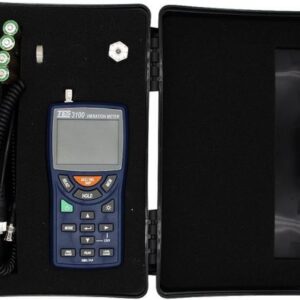

Sản phẩm TES 3100 bao gồm:

• 1 x Máy chính: Thiết bị đo độ rung TES 3100.
• 1 x Đầu dò: Để đo các thông số rung động như gia tốc, vận tốc và độ dịch chuyển.
• 4 x Pin IEC R6 (kiểu AA): Cung cấp năng lượng cho thiết bị hoạt động.
• 1 x Hướng dẫn sử dụng tiếng Anh: Cung cấp thông tin chi tiết về cách sử dụng và vận hành thiết bị.

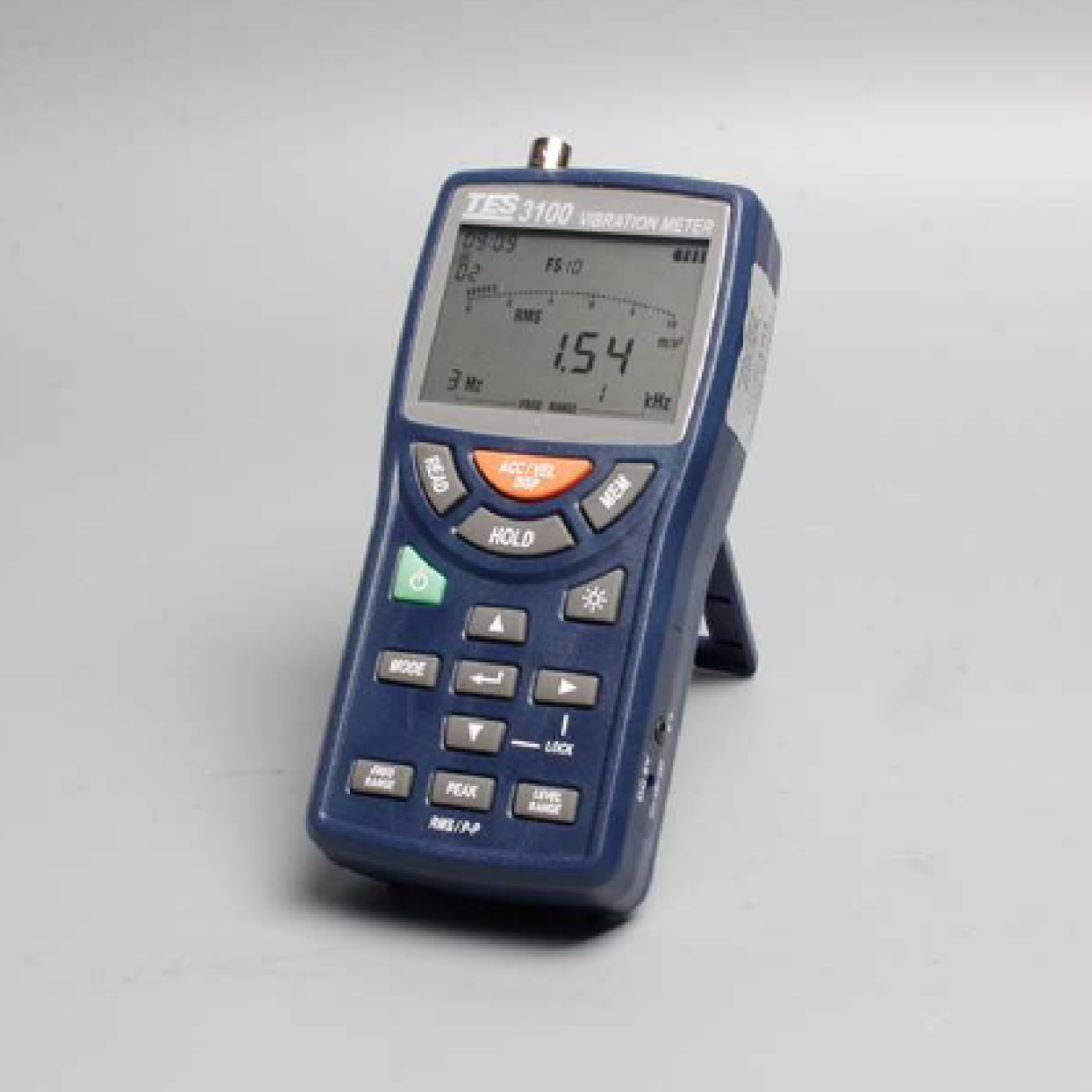

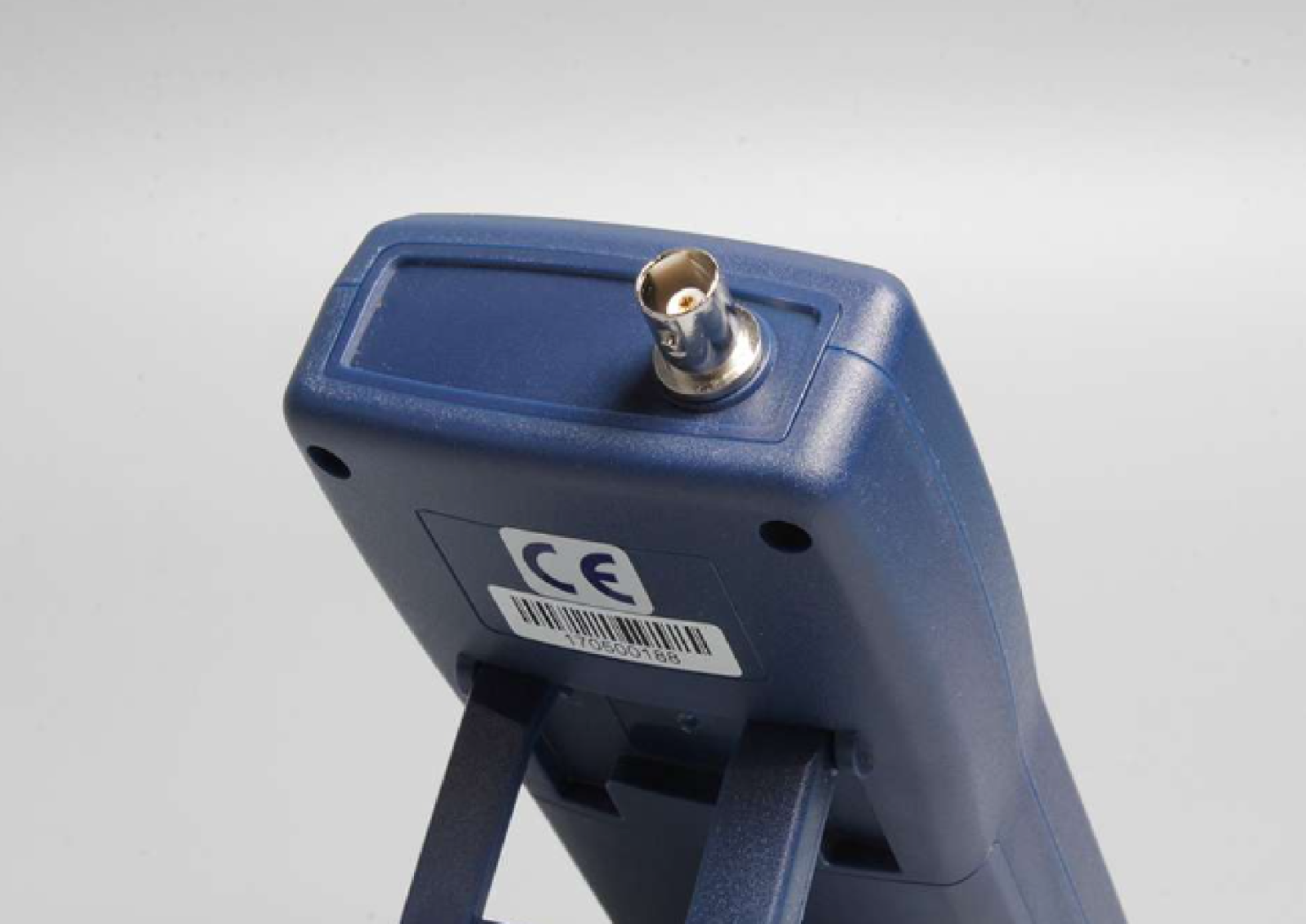

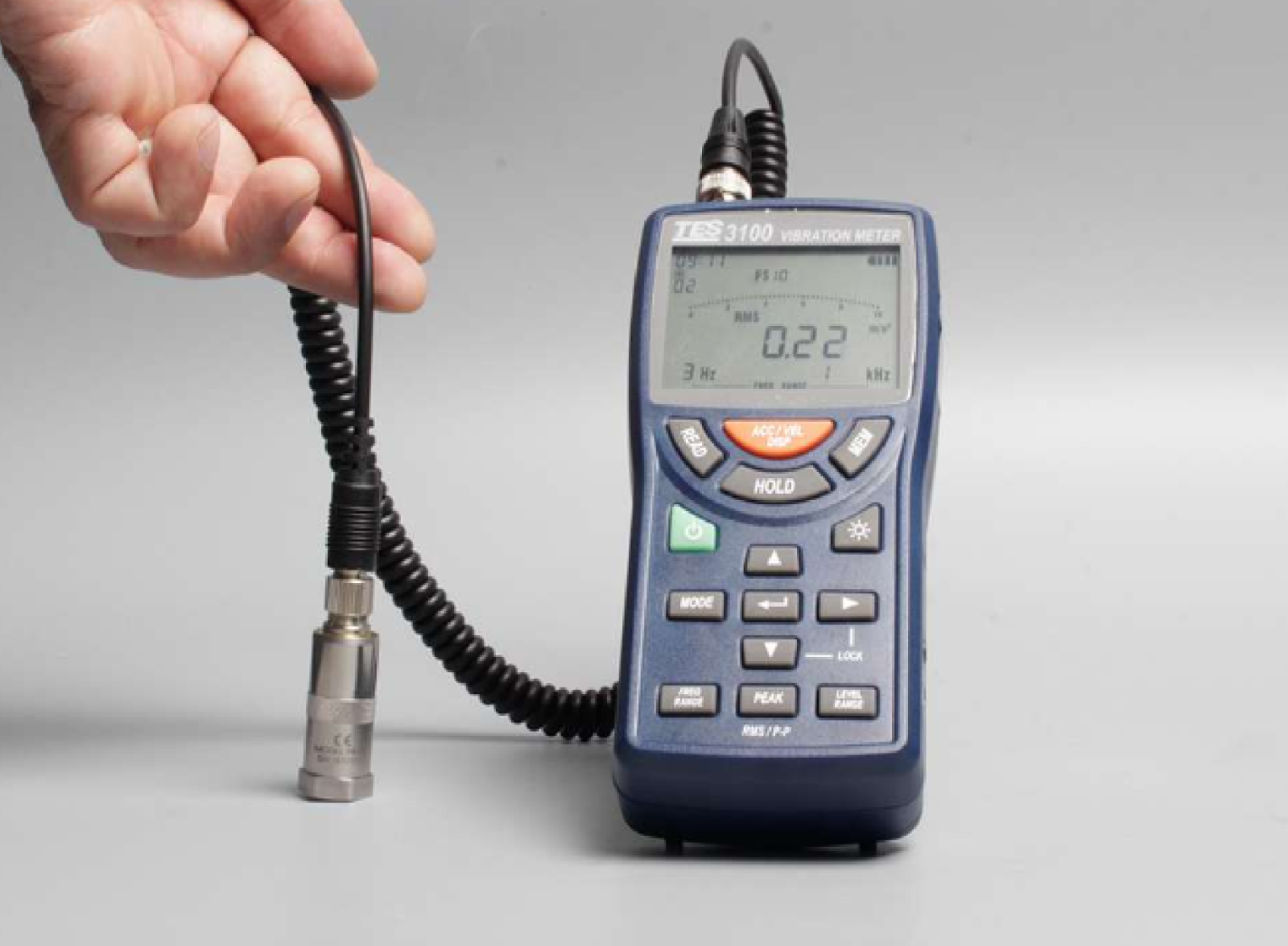

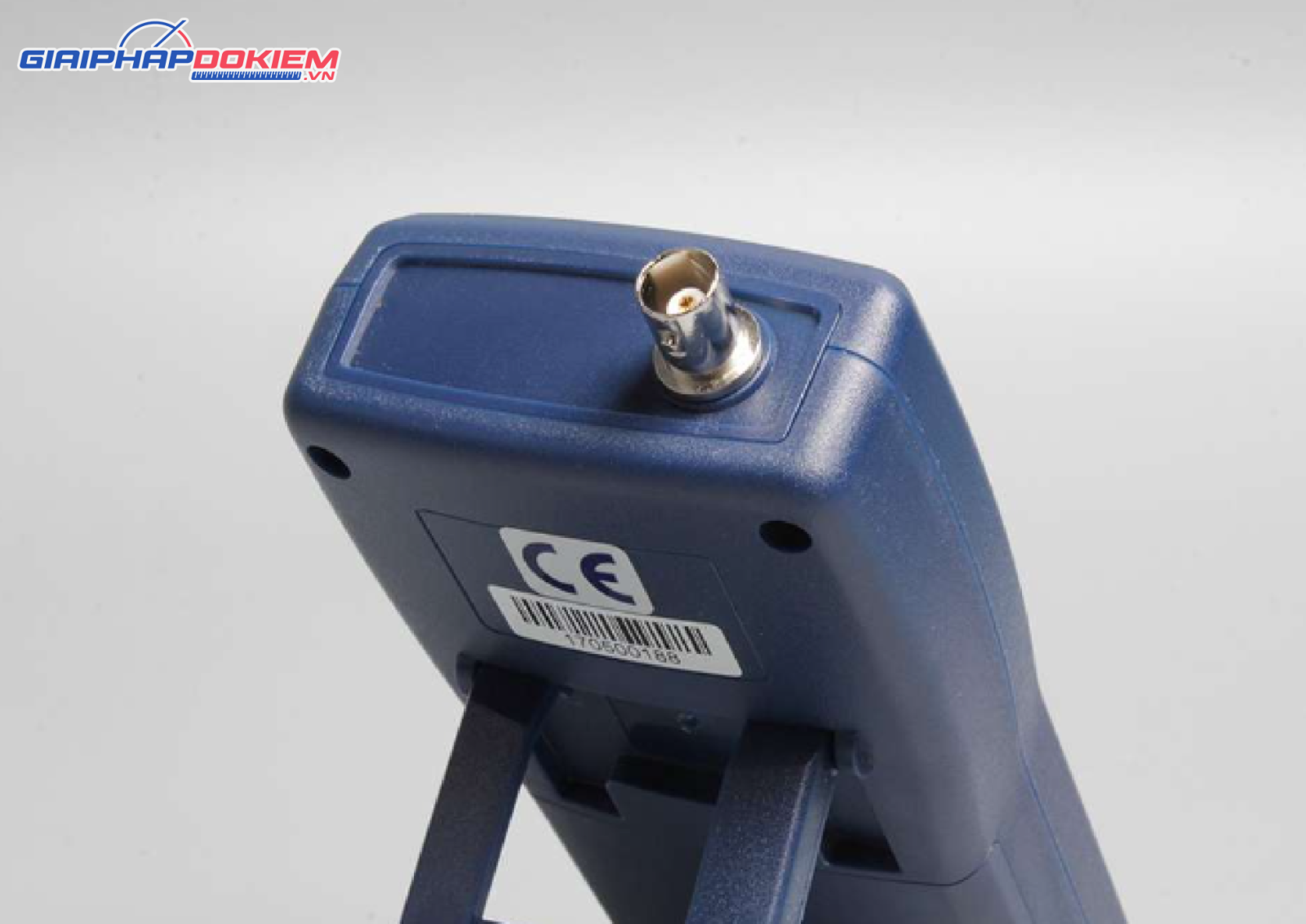

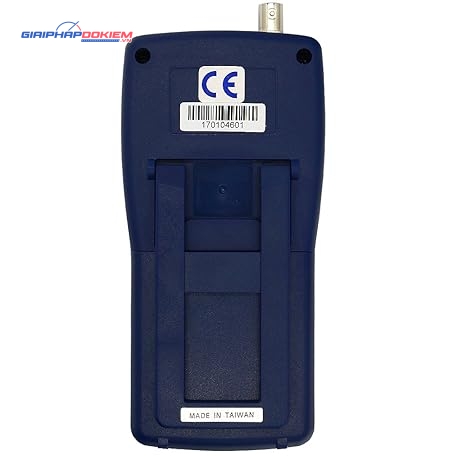

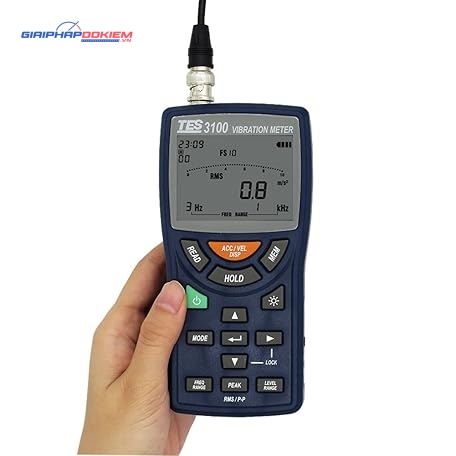

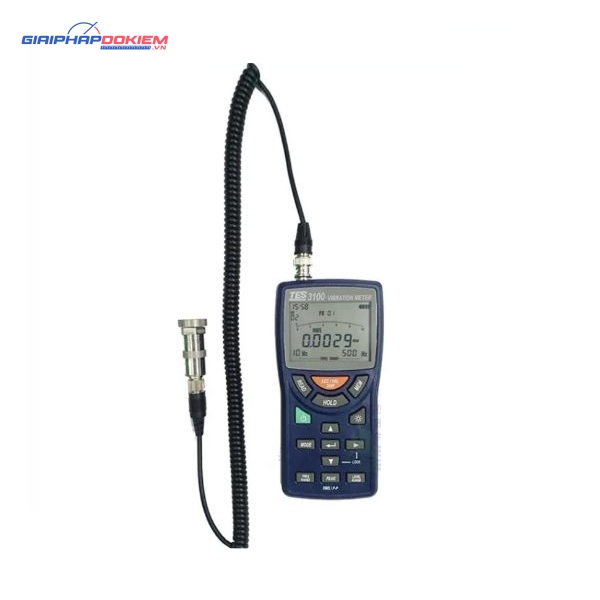

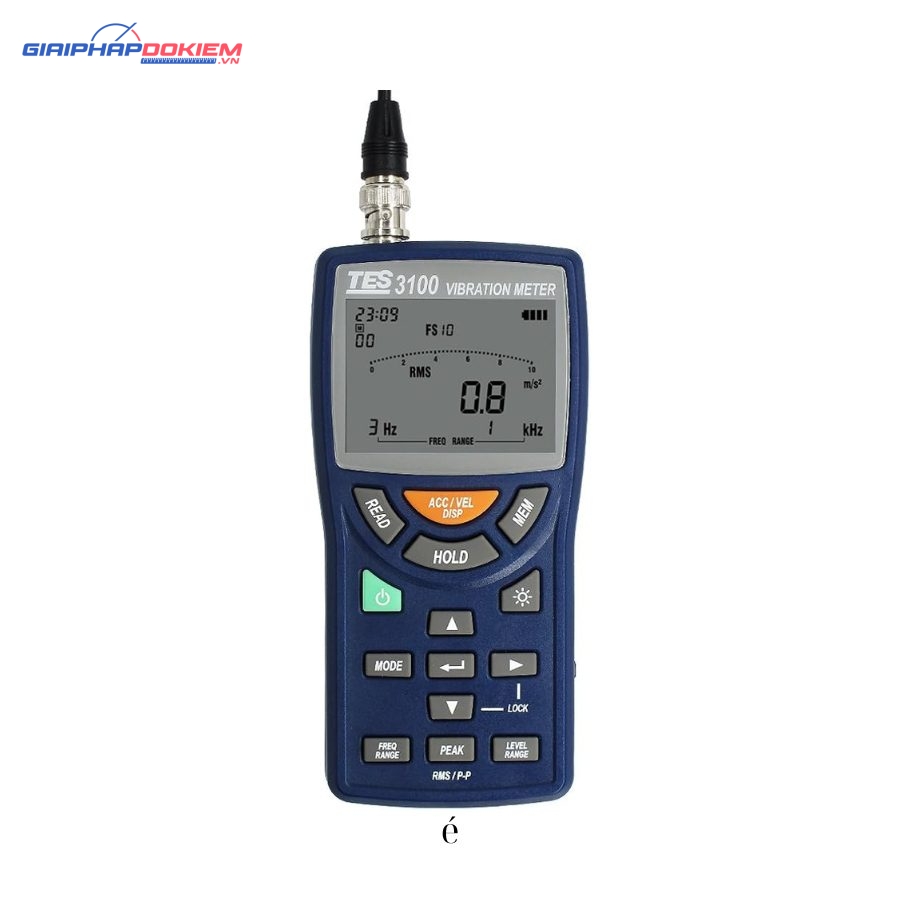

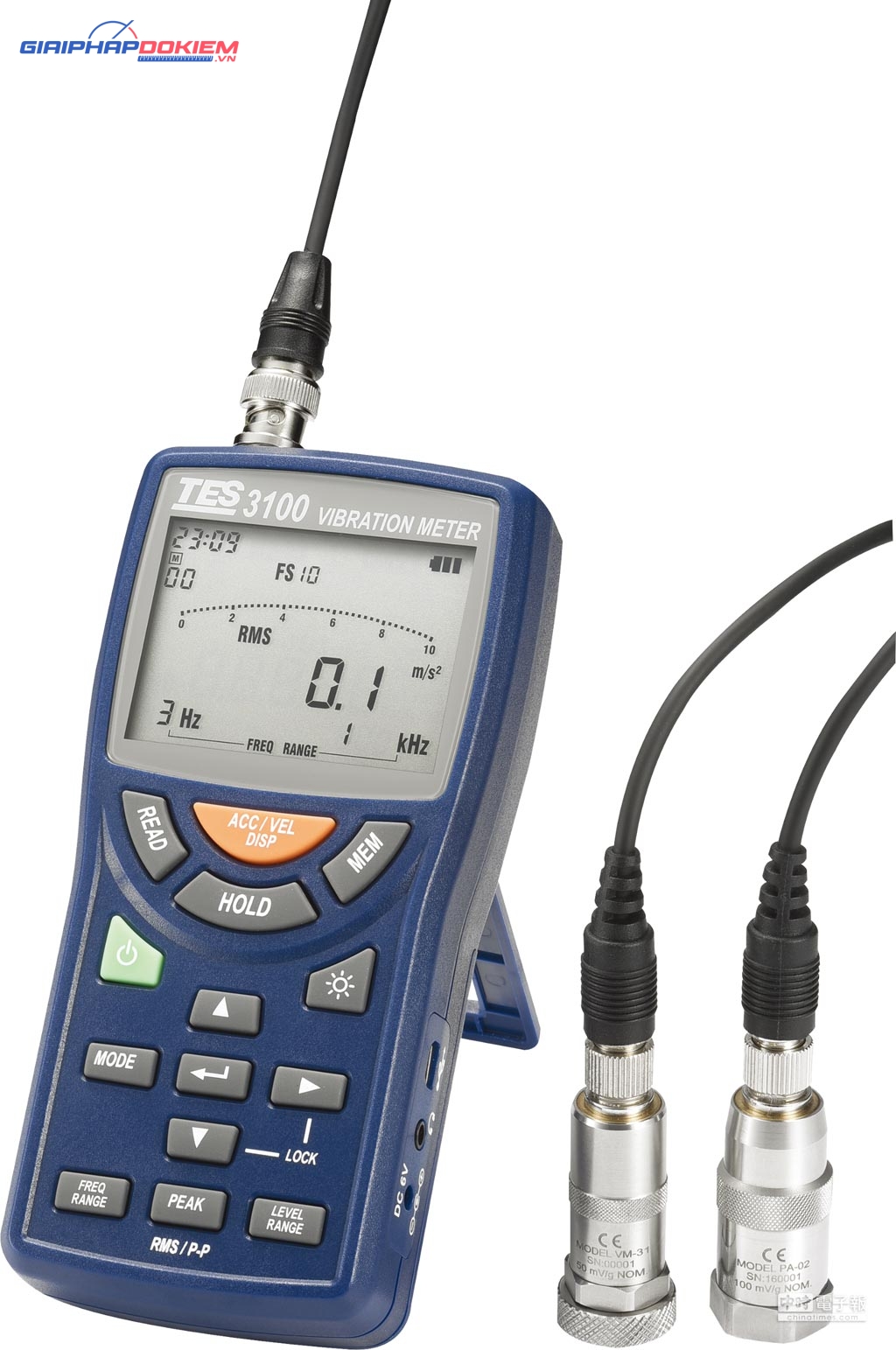

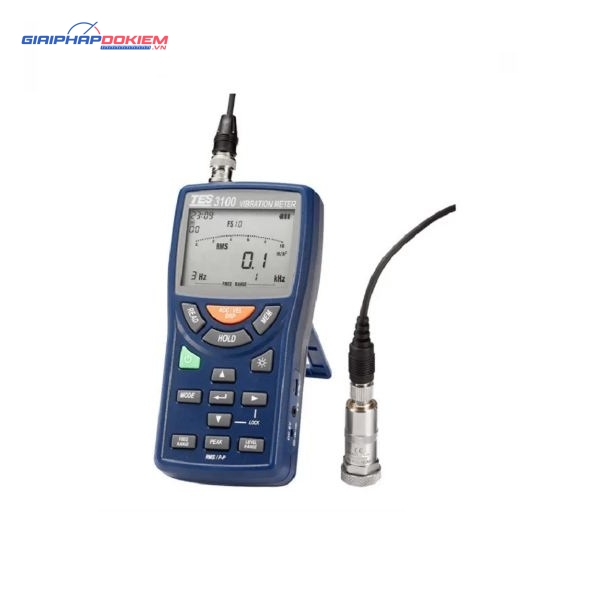

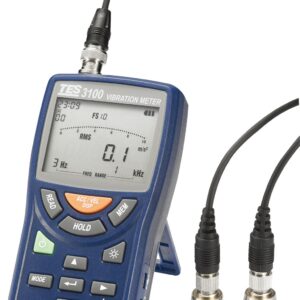

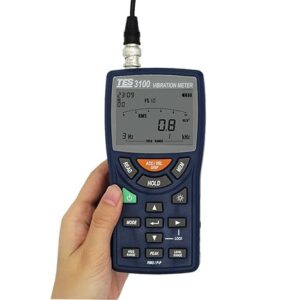

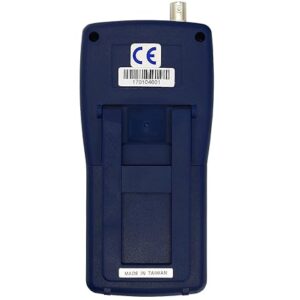

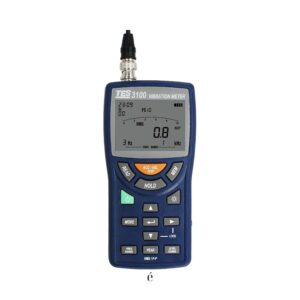

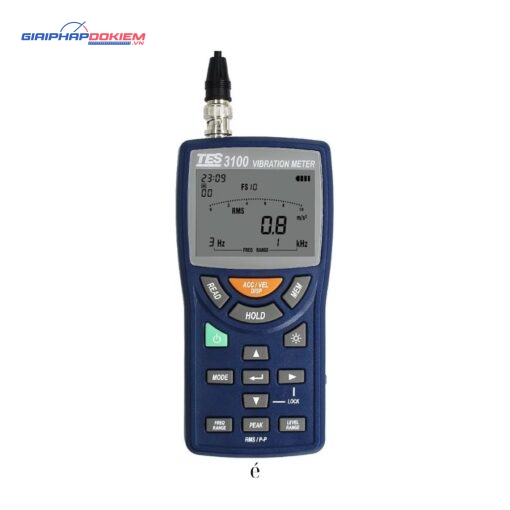

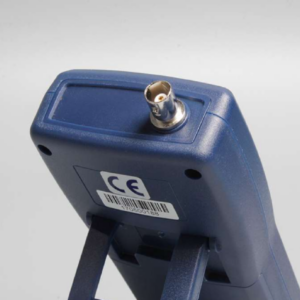

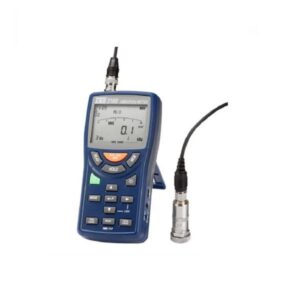

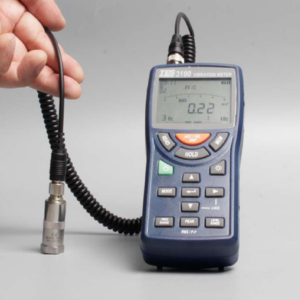

Hình ảnh sản phẩm TES 3100
