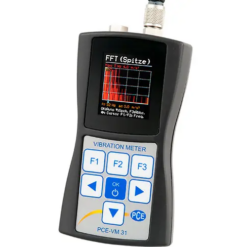

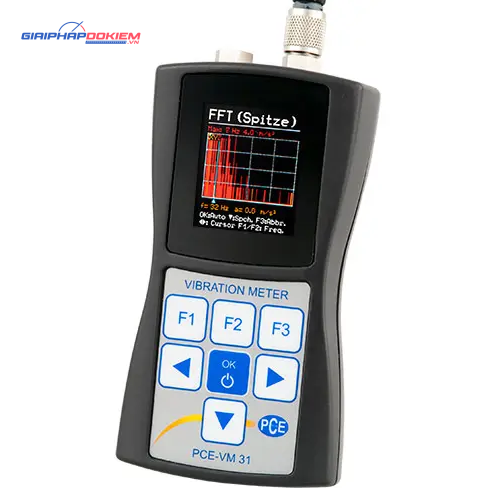

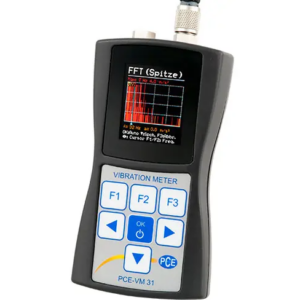

Máy đo gia tốc ba trục không có cảm biến PCE PCE-VM 31

Giới thiệu về Máy đo gia tốc ba trục không có cảm biến PCE PCE-VM 31

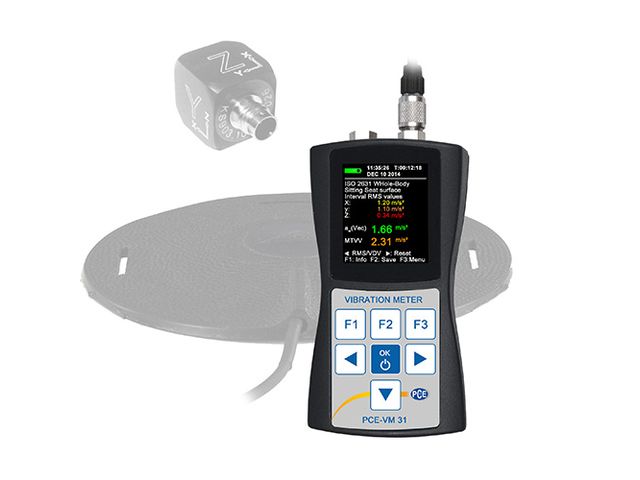

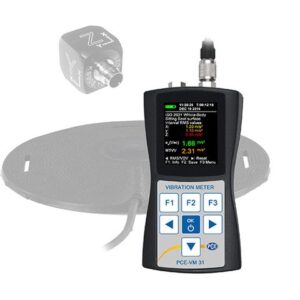

PCE PCE-VM 31 được thiết kế để đo độ rung động của con người tại nơi làm việc. Thiết bị này có thể tính toán các phép đo rung động tay-cánh tay theo tiêu chuẩn ISO 5349 và đo rung động toàn thân theo tiêu chuẩn ISO 2631.

Ngoài việc đo rung động con người, Máy phân tích rung động cũng có thể đo rung động của máy móc. Thiết bị này cũng hỗ trợ TEDS, cho phép phát hiện và nhận dạng tự động các cảm biến có khả năng TEDS.

Thiết bị có tổng cộng 4 kênh đo độc lập. Dữ liệu đo được có thể được hiển thị dưới dạng khoảng thời gian, chạy hoặc RMS tối đa (MTVV), cũng như giá trị liều rung ước tính (eVDV), tổng vector, đỉnh và đỉnh tối đa. Gia tốc cũng có thể được hiển thị dưới dạng FTT với tối đa 125 dòng.

Bộ nhớ flash bên trong của Máy phân tích rung động có thể lưu trữ tới 10.000 phép đo hoặc lên đến 1.000 FTT, mỗi phép đo đều có ngày, giờ và nhận xét. Dữ liệu đo có thể được chuyển sang PC thông qua giao diện USB 2.0.

Đặc điểm nổi bật PCE PCE-VM 31

• Đo lường tri-axial (trục Xh, Yh và Zh) của rung động tay-cánh tay và toàn thân con người
• Đánh giá nguy cơ hội chứng rung động tay-cánh tay (HAVS) và hội chứng ống cổ tay, đo lường các giá trị hành động tiếp xúc (EAV) và giá trị giới hạn tiếp xúc (ELV), và tuân thủ quy định
• Tốc độ, gia tốc, dịch chuyển
• 3 kênh FFT
• Hỗ trợ TEDS
• Bộ nhớ flash cho tối đa 10.000 lần đọc
• Giao diện USB
• Thiết kế nhỏ gọn
• Dễ sử dụng – Tùy chọn chứng chỉ hiệu chuẩn ISO 8041 có sẵn (xem phụ kiện)

THÔNG SỐ KỸ THUẬT PCE-VM 31

• Thông số kỹ thuật
  • Dải đo
    • Cảm biến với 1 mV/(m/s²)
      • Gia tốc: 1100 m/s² / 3609 ft/s²
      • Tốc độ: 100 mm/s … 10,000 mm/s; 4.0 in/s … 394.0 in/s (1 kHz/1 Hz)
      • Dịch chuyển (Đỉnh): 250 µm … 15,000 µm; 0.01 in … 0.6 in (5 Hz/250 Hz)
    • Cảm biến với 10 mV/(m/s²)
      • Gia tốc: 110 m/s² / 361 ft/s²
      • Tốc độ: 10 mm/s … 1,000 mm/s; 0.4 in/s … 39.4 in/s (1 kHz/1 Hz)
      • Dịch chuyển (Đỉnh): 25 µm … 1,500 µm; 0.001 in … 0.06 in (5 Hz/250 Hz)
• Độ phân giải hiển thị (1 / 10 mV/(m/s²))
  • Gia tốc: 0.01 m/s² / 0.4 in/s²
  • Tốc độ: 0.1 mm/s / 0.004 in/s
  • Dịch chuyển: 1 µm / 4 x 10-5 in
• Dải tuyến tính :75 dB cho lỗi ±6%
• Nhiễu: < 0.003 m/s² / 0.12 in/s²
• Đầu vào: 4 đầu vào Low-Power-IEPE; 0.7 mA / 17 V; hỗ trợ TEDS, IEEE1451.4, Template 25
• Độ nhạy cảm biến: 0.8 – 120 mV/(m/s²)

• Đơn vị hiển thị rung động của con người (gia tốc)
  • RMS khoảng thời gian
  • Tổng vector
  • RMS tối đa chạy (MTVV)
  • Giá trị liều rung động (VDV)
• Đơn vị hiển thị gia tốc, tốc độ, dịch chuyển
  • RMS chạy
  • RMS tối đa
  • Tổng vector
  • Giá trị đỉnh
  • Giá trị đỉnh tối đa
• Bộ lọc
  • Bộ lọc trọng số: Wb, Wc, Wd, Wh, Wj, Wk, Wm
  • Không trọng số: 6.3 – 1259 Hz (H/A) / 0.4 – 100 Hz (G/K)
  • Gia tốc: 0.1 – 2000 Hz / 1 – 1000 Hz
  • Tốc độ: 1 – 100 Hz / 2 – 1000 Hz / 10 – 1000 Hz
  • Dịch chuyển: 5 – 250 Hz

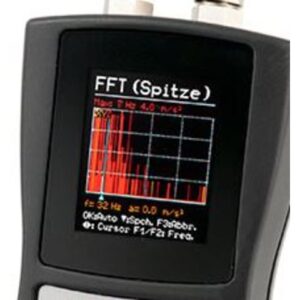

• Phân tích tần số (FFT)

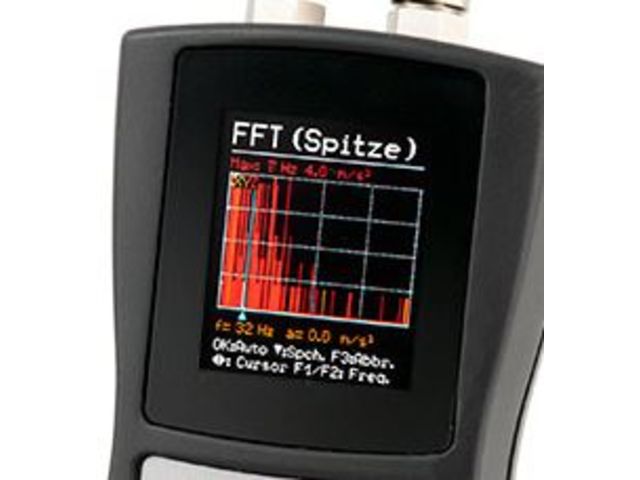

  • 125 dòng cho X/Y/Z, phổ đỉnh của gia tốc, 3 – 240 / 6 – 480 / 12 – 960 / 24 – 1920 Hz
• Bộ nhớ dữ liệu: Flash, 10,000 phép đo, 1,000 FFts, mỗi phép đo có ngày, giờ và nhận xét
• Hiển thị: OLED, 128 x 160 pixel, màu
• Giao diện PCE PCE-VM 31: USB 2.0, tốc độ đầy đủ, chế độ CDC (cổng COM ảo), qua cáp VM2x-USB
• Pin: 3 x 1.5 V AAA hoặc bộ tích điện (LR03 hoặc HR03)
• Điều kiện môi trường
  • -20° C … +60° C / -4° F … +140° F
  • < 95% RH
• Kích thước: 125 mm x 65 mm x 27 mm / 4.9 in x 2.6 in x 1.1 in (không có đầu nối)
• Trọng lượng PCE-VM 31: 140 g / 0.31 lbs

Bộ sản phẩm PCE PCE-VM 31 bao gồm

• 1 x Máy đo gia tốc PCE-VM 31 Tri-Axial
• 1 x Cáp USB
• 3 x Pin
• 1 x Hướng dẫn sử dụng
• 1 x Hộp đựng
