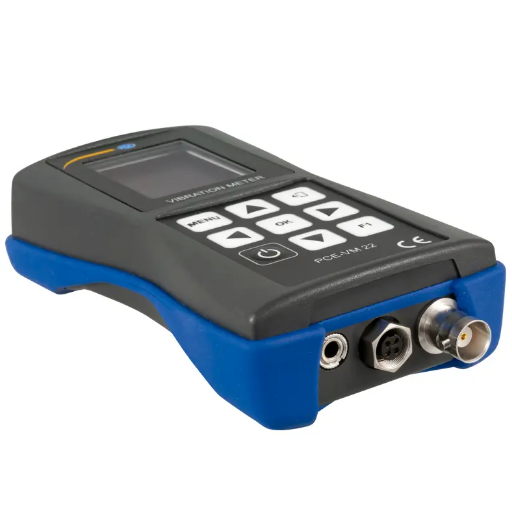

Máy đo gia tốc PCE PCE-VM 22

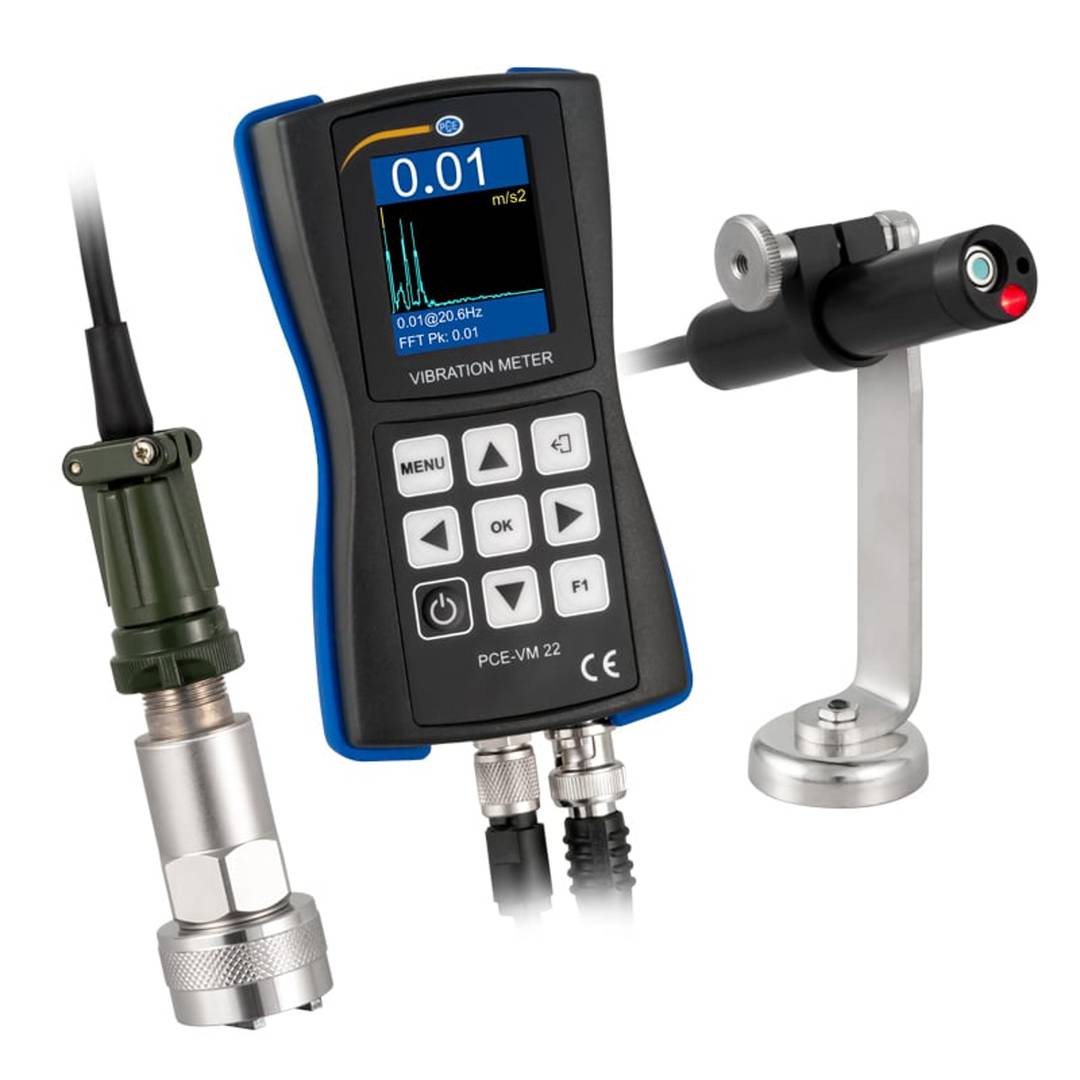

Giới thiệu về Máy đo gia tốc PCE PCE-VM 22

PCE PCE-VM 22 là thiết bị đo lường tiên tiến, tích hợp nhiều chức năng để đo lường và phân tích rung động trong các ứng dụng công nghiệp. Thiết bị này có phạm vi đo từ 0 … 200 m/s² cho gia tốc, và có thể đo vận tốc, độ dịch chuyển, tần số, cùng với phép đo theo tiêu chuẩn ISO 18016-3.

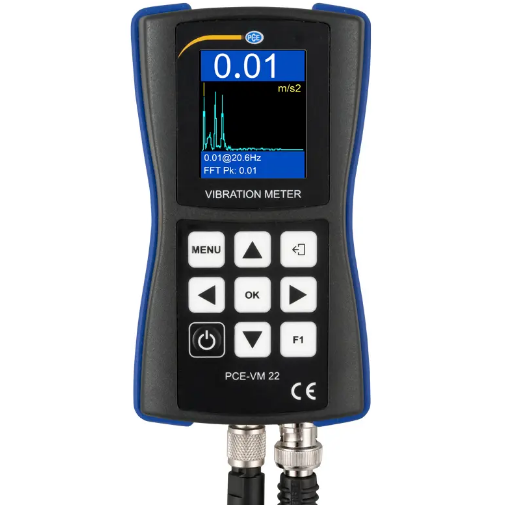

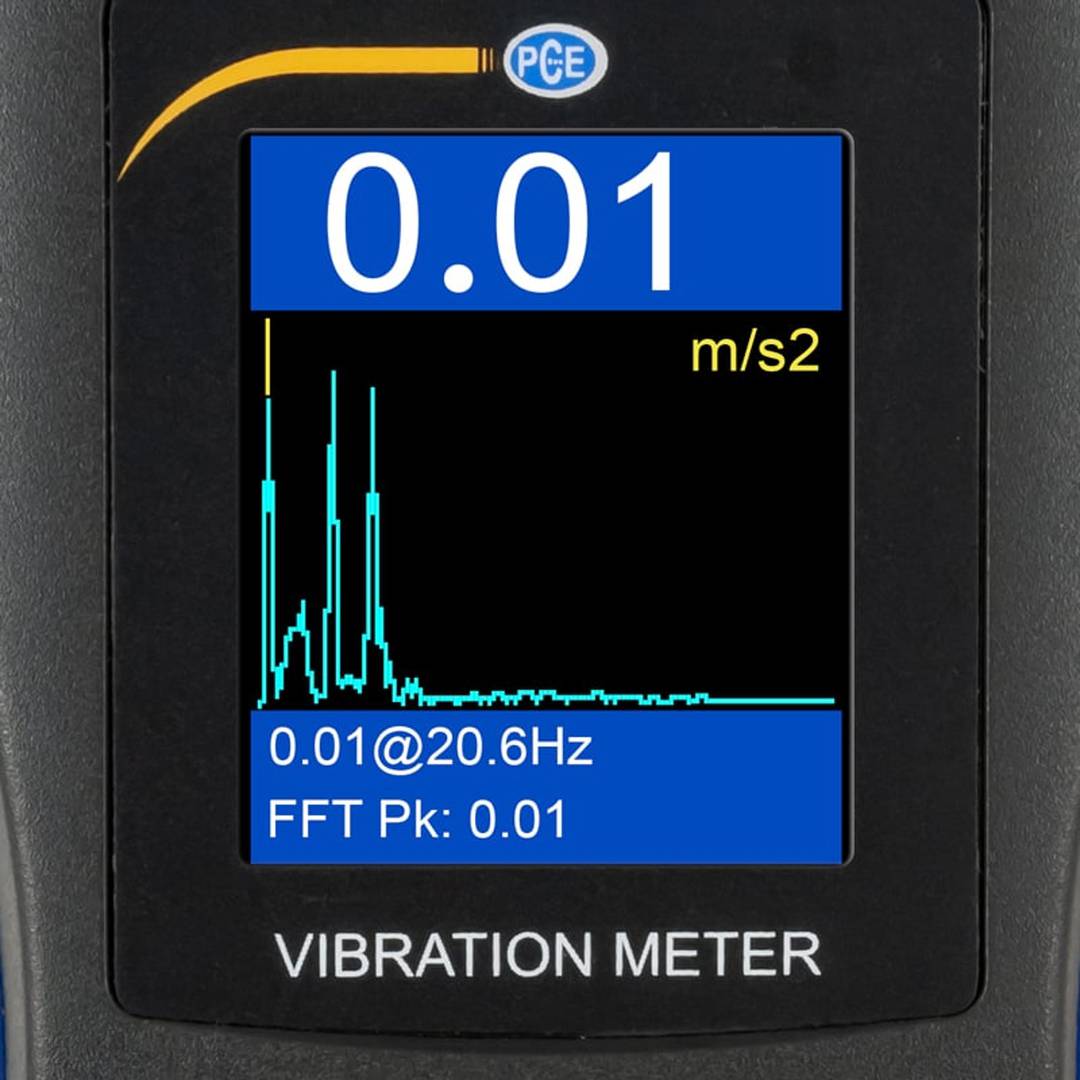

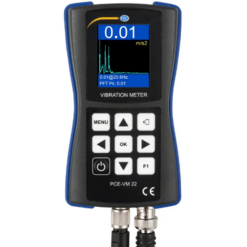

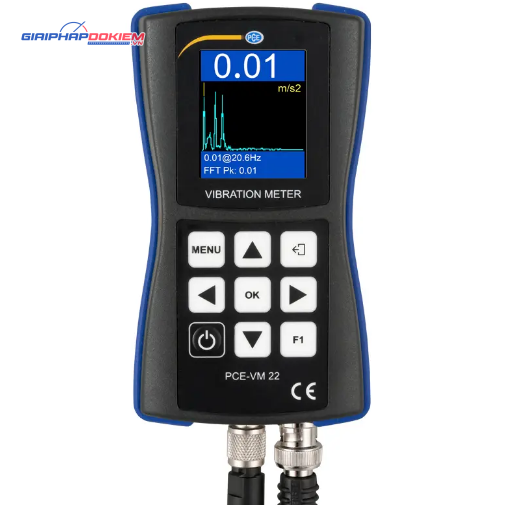

Trong quá trình đo rung động, phân tích FFT được hiển thị đồng thời trên màn hình. Người dùng có thể dễ dàng chuyển đổi giữa chế độ phân tích FFT và chế độ xem dạng sóng chỉ với một nút bấm, giúp phân tích và đánh giá rung động chính xác hơn.

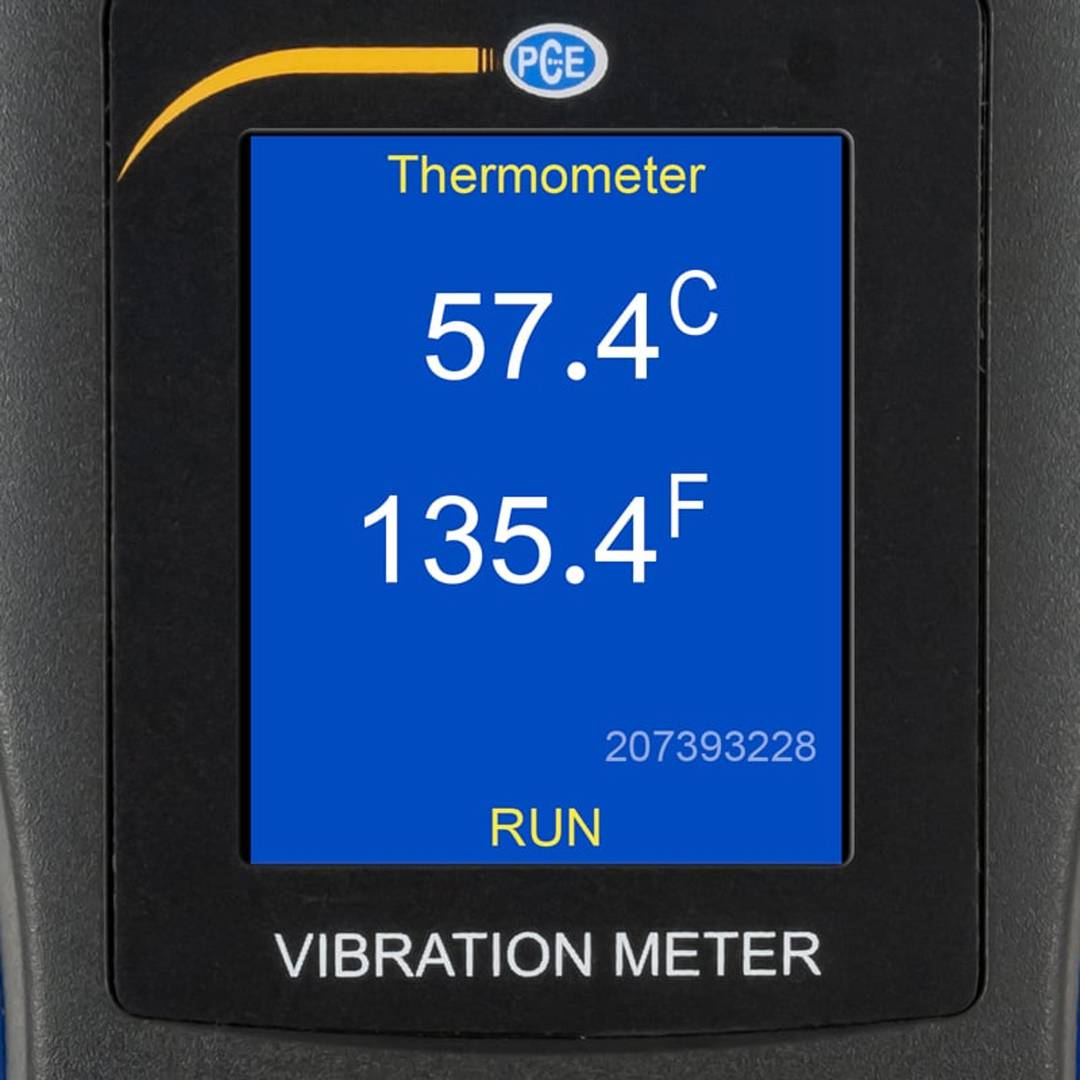

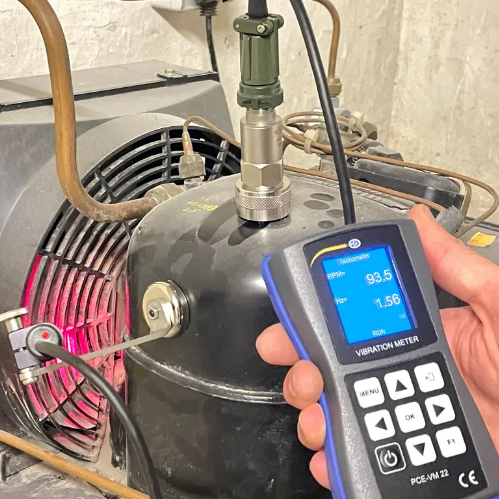

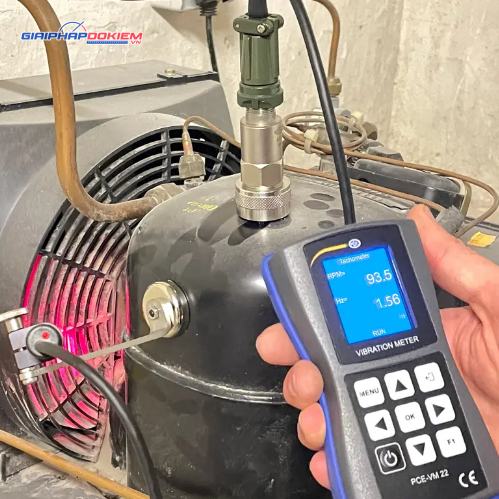

Cảm biến rung đi kèm với một giá đỡ từ tính, được thiết kế để gắn vào các bề mặt cong với bán kính tối thiểu 20 mm / 0.78″. Ngoài việc đo rung động, cảm biến gia tốc còn có một cảm biến nhiệt độ hồng ngoại bên ngoài, có khả năng đo nhiệt độ bề mặt trong khoảng -70 … 380 °C / 158 … 716 °F. Thiết bị cũng hỗ trợ đo tốc độ không tiếp xúc, cho phép kiểm tra số vòng quay của các hệ thống thông gió.

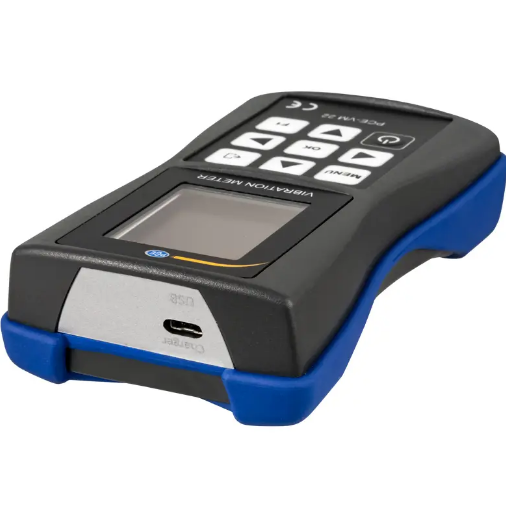

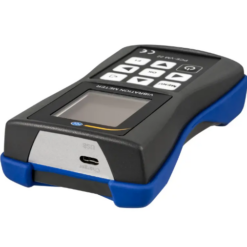

Máy đo gia tốc PCE PCE-VM 22 có bộ nhớ 4 GB để lưu trữ dữ liệu đo lường, dữ liệu sau đó có thể được truyền tới máy tính thông qua cổng Micro USB. Phần mềm miễn phí đi kèm hỗ trợ phân tích dữ liệu.

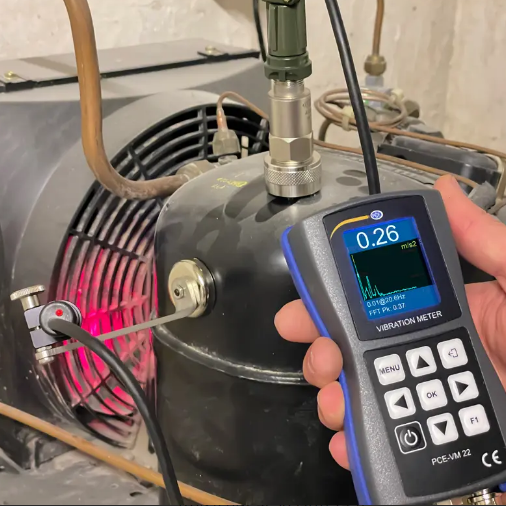

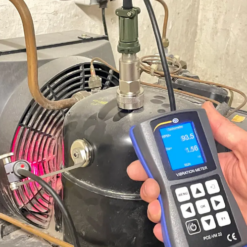

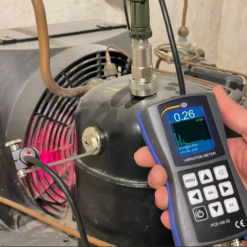

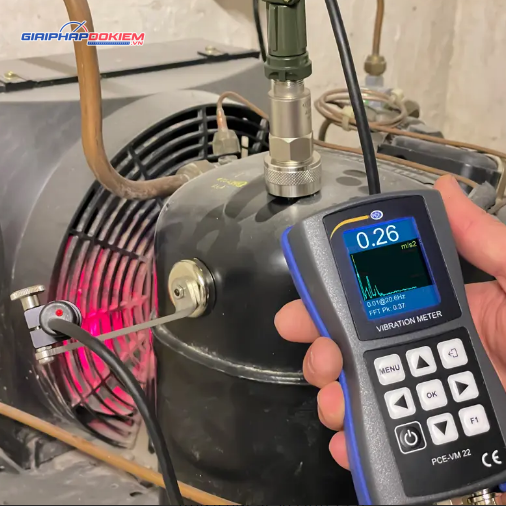

Với nhiều chức năng tích hợp, PCE PCE-VM 22 là công cụ đo lường đa năng, lý tưởng cho các công việc bảo trì trên máy phát điện hoặc động cơ. Ngoài ra, thiết bị còn có thể được trang bị chứng chỉ hiệu chuẩn ISO tùy chọn.

Đặc Điểm Nổi Bật PCE PCE-VM 22

• Phạm vi đo gia tốc: 0 … 200 m/s²
• Đo nhiệt độ hồng ngoại
• Bộ nhớ dữ liệu 4 GB
• Thời lượng pin 8 giờ
• Tùy chọn chứng chỉ hiệu chuẩn ISO
• Phân tích FFT và xem dạng sóng của rung động

Thông Số Kỹ Thuật PCE-VM 22

Tần Số

• Phạm vi đo: 1 … 10,000 Hz
• Độ phân giải: 0.1 Hz
• Độ chính xác: ±5 %

Gia Tốc

• Phạm vi đo: 0 … 200 m/s²
• Độ phân giải: 0.01 m/s²
• Độ chính xác: ±5 %

Vận Tốc

• Phạm vi đo: 0 … 200 mm/s
• Độ phân giải: 0.01 mm/s
• Độ chính xác: ±5 %

Độ Dịch Chuyển

• Phạm vi đo: 0 … 2000 µm
• Độ phân giải: 0.01 µm
• Độ chính xác: ±5 %

Đo Nhiệt Độ Hồng Ngoại

• Phạm vi đo: -70 … 380 °C / -94 … 716 °F
• Độ phân giải: 0.1 °C / °F
• Độ chính xác:
  • ±0.5% ở (0…+60°C), (32 … 140 °F)
  • ±1% ở (-40 … 0, 60 … 120 °C), (-40 … 32, 140 … 248 °F)
  • ±2% ở (-70 … -40, 120 … 180 °C), (-94 … -40, 248 … 356 °F)
  • ±4% ở (180 … +380 °C), (356 … 716 °F)
• Hệ số phát xạ: Cố định

Tốc Độ

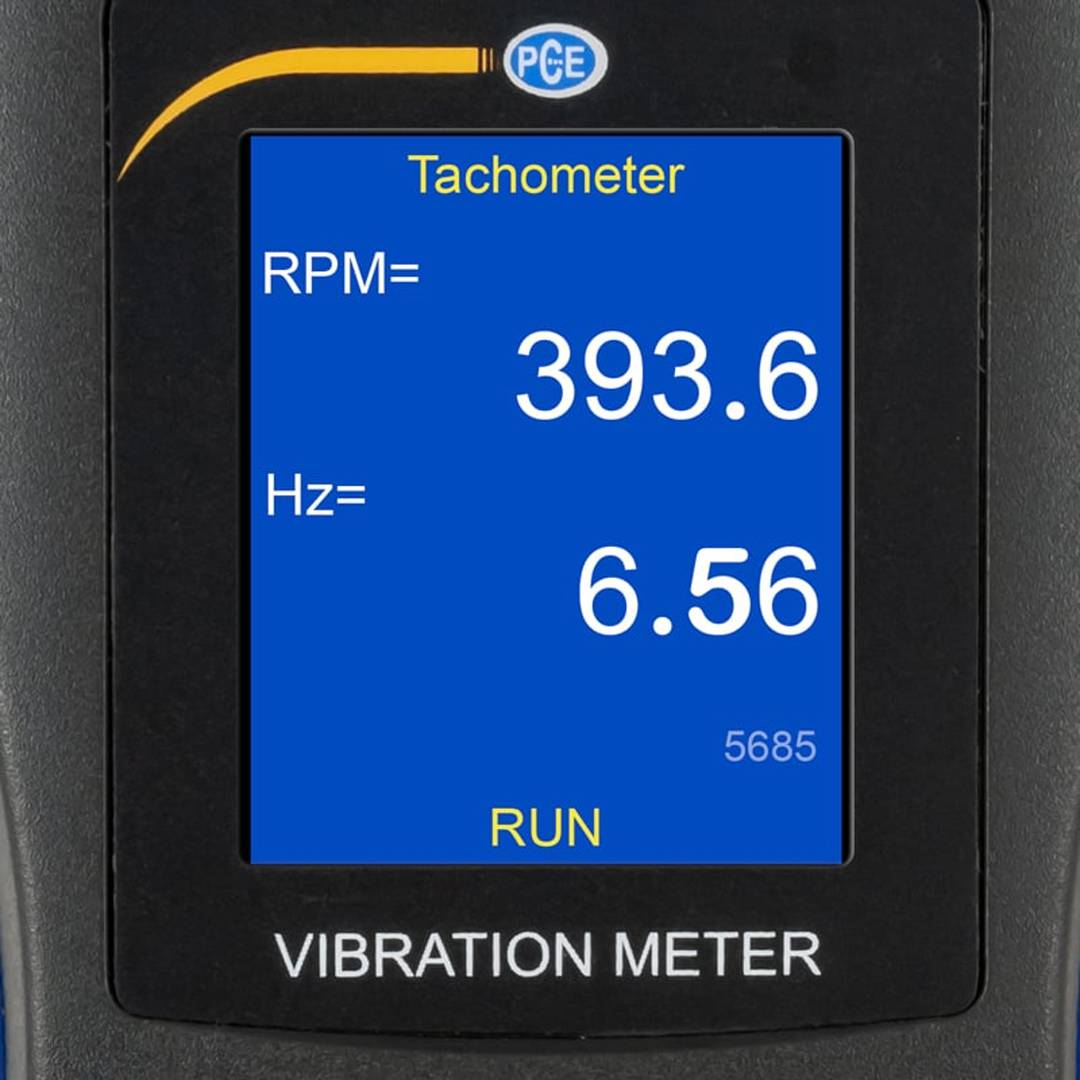

• Phạm vi đo: 10 … 200,000 RPM
• Độ phân giải: 0.1 RPM
• Độ chính xác: ±0.1% và ±1 RPM
• Đơn vị: RPM, Hz

Thông Số Kỹ Thuật Khác

• Độ phân giải quang phổ FFT: 400, 800, 1600 dòng
• Dải động: 106 dB
• Độ phân giải bộ chuyển đổi A/D: 24 bit
• Dung lượng lưu trữ: 4 GB
• Màn hình: 128 x 160 pixels
• Giao diện: Micro USB
• Pin: 3.7 V, 1000 mAh
• Thời gian hoạt động: khoảng 8 giờ
• Nguồn cấp cho bộ nguồn: 5 V DC, 1 A
• Điều kiện hoạt động: 0 … 50 °C / 32 … 122 °F, <85% RH, không ngưng tụ
• Điều kiện lưu trữ: -20 … 60 °C / -4 … 140 °F, <85% RH, không ngưng tụ
• Kích thước: 132 x 70 x 33 mm / 5.2 x 2.7 x 1.3″
• Trọng lượng: 150 g / 5.3 oz

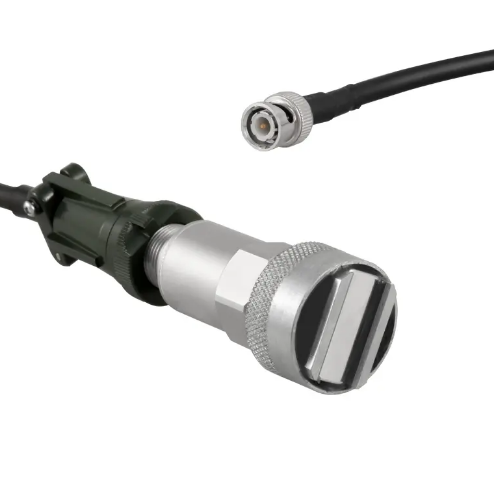

Thông Số Kỹ Thuật Cảm Biến Rung

• Độ nhạy: 100 mV/g
• Chiều dài cáp: khoảng 1.5 m / 4.9 ft
• Kết nối: 2 chân MIL-DTL-5015
• Vật liệu vỏ: Thép không gỉ 316L
• Kích thước: Ø25 x 53 mm / Ø0.98 x 2.08″
• Trọng lượng: 86 g / 3.0 oz

Thông Số Kỹ Thuật Giá Đỡ Từ Tính

• Đường kính: 30 mm / 1.18″
• Lực từ: 20 kg / 44 lbs
• Ren kết nối: 1/4″-28 UNF female
• Bán kính nhỏ nhất: 20 mm / 0.78″

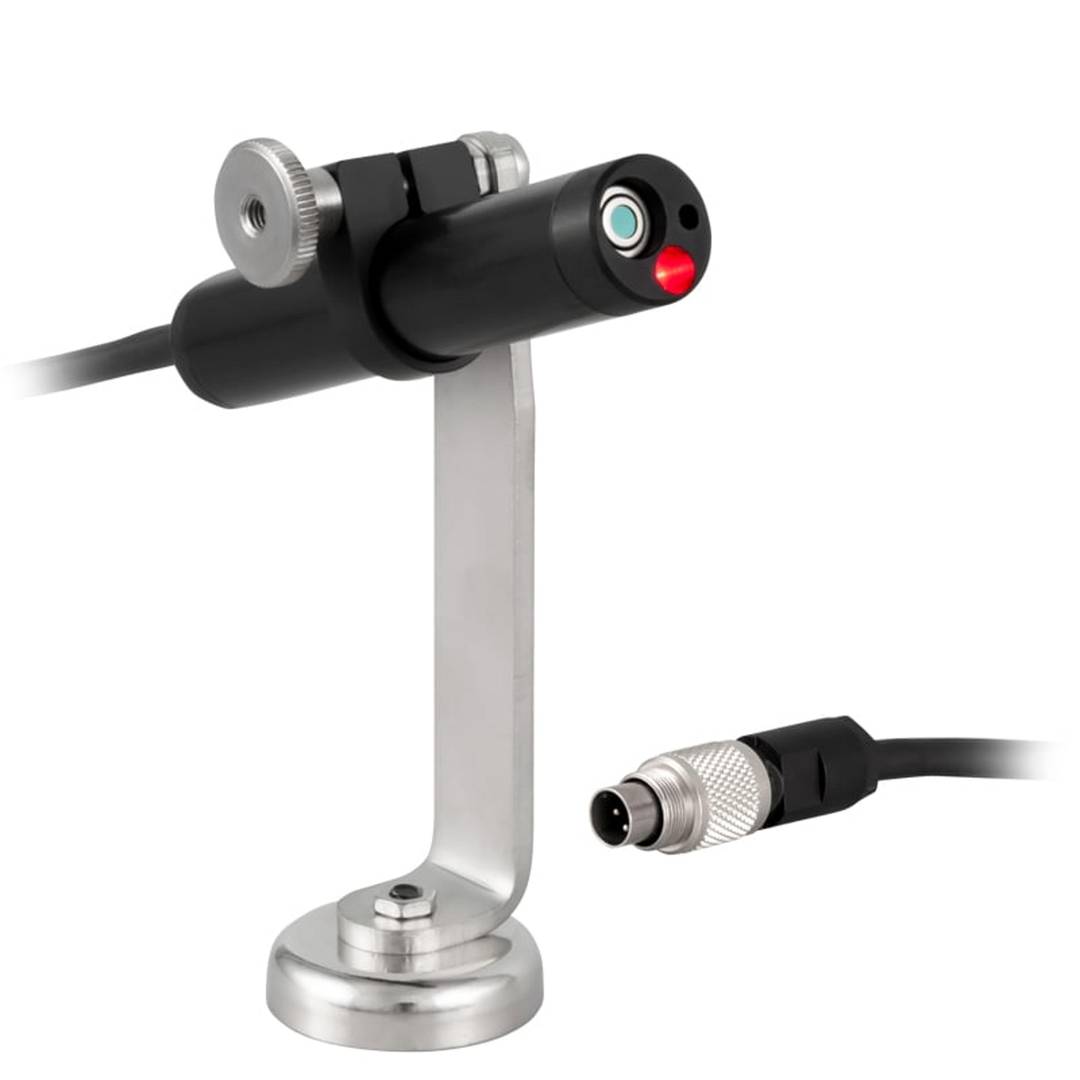

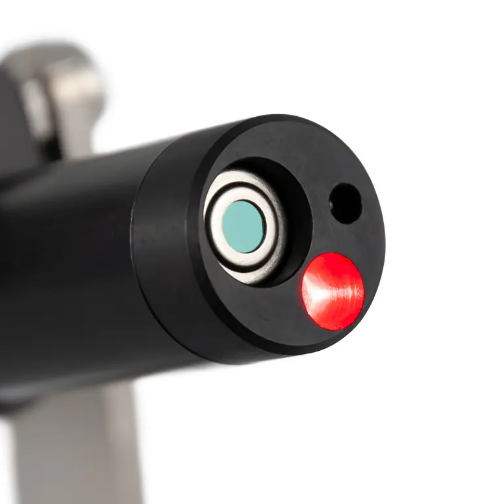

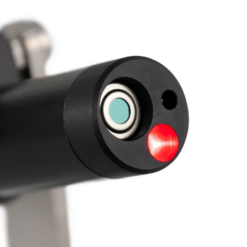

Thông Số Kỹ Thuật Cảm Biến Hồng Ngoại và RPM

• Chiều dài cáp: khoảng 1.2 m / 3.9 ft
• Kích thước: Ø16 x 83 mm / Ø0.63 x 3.26″
• Trọng lượng: 75 g / 2.6 oz

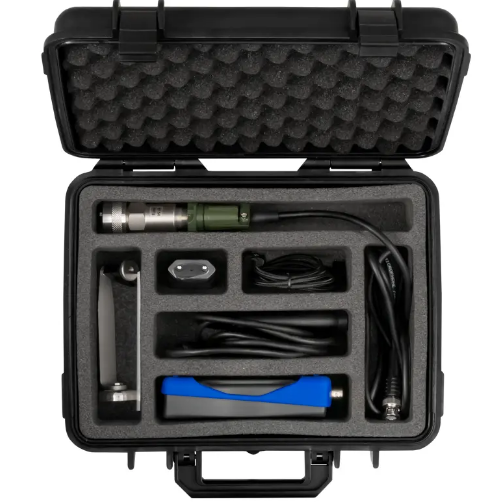

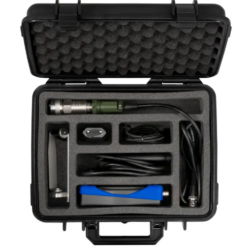

Bộ sản phẩm bao gồm

• 1 x Cảm biến gia tốc PCE-VM 22
• 1 x Cảm biến rung với cáp kết nối và giá đỡ từ tính
• 1 x Cảm biến hồng ngoại với cảm biến tốc độ
• 1 x Giá đỡ từ tính
• 1 x Bộ sạc USB
• 1 x Cáp Micro USB
• 1 x Hộp vận chuyển
• 1 x Hướng dẫn sử dụng
