Máy đo gia tốc PCE PCE-VMS 100 KIT

Giới thiệu về Máy đo gia tốc PCE PCE-VMS 100 KIT

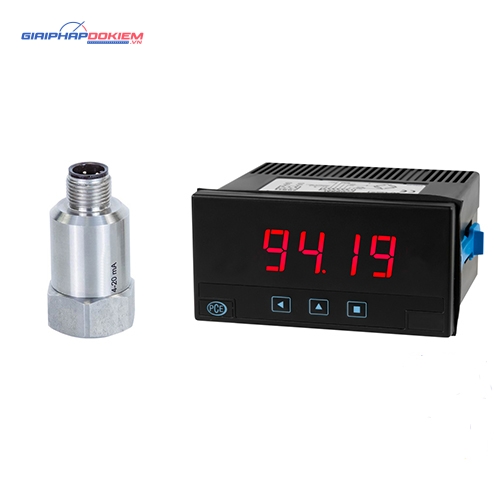

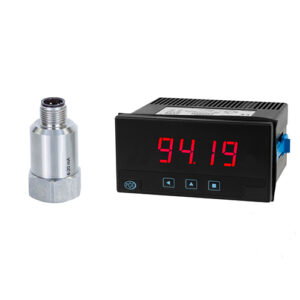

PCE PCE-VMS 100 KIT với màn hình kỹ thuật số và cảm biến rung động được thiết kế cho công tác bảo trì dự đoán. Màn hình kỹ thuật số có kích thước 96 x 48 mm, hiển thị đa tín hiệu với 4 chữ số.

Máy đo gia tốc PCE PCE-VMS 100 KIT được xây dựng đơn giản để kiểm soát rung động trong các máy móc và lắp đặt. Thiết bị này phát hiện rung động do sự mất cân bằng, điều chỉnh không đúng, các bộ phận lỏng lẻo, hoặc các khiếm khuyết trong con lăn hoặc bánh răng. Khi ngưỡng được đặt trong thiết bị đạt hoặc vượt quá, một cảnh báo sẽ được gửi hoặc máy sẽ tắt.

Việc kiểm soát liên tục giúp phát hiện sớm các khiếm khuyết có thể xảy ra trong máy móc, cho phép lập kế hoạch bảo trì trước, tránh ngừng hoạt động của máy hoặc lắp đặt, và từ đó tránh được các tổn thất kinh tế. Thiết bị này được sử dụng trong hầu hết các ngành công nghiệp và lĩnh vực kiểm soát máy móc.

ĐIỂM NỔI BẬT PCE PCE-VMS 100 KIT

Chức năng đi kèm PCE-DPD-U

• 1 hoặc 2 cảnh báo, cấu hình độc lập, với mức tối đa hoặc tối thiểu, điểm cài đặt và độ trễ
• Bộ lọc hiển thị
• Đèn chỉ thị với 5 mức độ sáng
• Mật khẩu để khóa menu cấu hình
• Nguồn điện đa năng 18… 265V AC (50 / 60Hz) / DC

Thông tin cảm biến PCE-AC420-210

• Phạm vi đo: 0.2 … 20 mm/s
• Dải tần số tuyến tính (± 3 dB): 10 … 1000 Hz
• Cấp độ bảo vệ: IP67
• Đầu nối che chắn 713 (M12), trục
• Trọng lượng xấp xỉ: 66 g

THÔNG SỐ KỸ THUẬT PCE-VMS 100 KIT

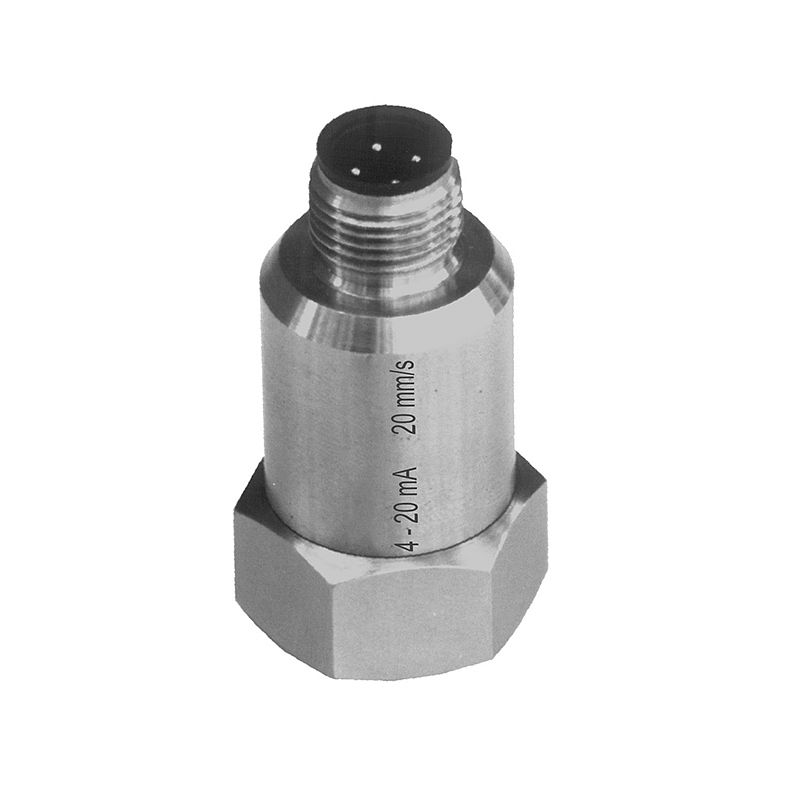

Thông số kỹ thuật cảm biến PCE-AC420-210

• Phạm vi đo (RMS) tại 4-25-mA: 0.2 … 25 mm/s
• Giá trị danh định (RMS) tại 20-mA: 20 mm/s
• Độ nhạy: 0.8-mA / mm/s
• Giới hạn tần số thấp hơn 3 dB: 10 Hz
• Giới hạn tần số cao hơn 3 dB: 1000 Hz
• Thời gian ổn định ở dung sai 1%: 2 giây
• Điện áp cung cấp vòng: 12 … 30V
• Giới hạn hủy hoại: ± 4000 g / 8.8 lbs
• Độ nhạy ngang: <5%
• Nhiệt độ hoạt động: -40 … 85ºC / -40 … 185ºF
• Loại bảo vệ: IP67
• Trọng lượng không dây: 66 g / 2.3 oz
• Vật liệu vỏ: Thép không gỉ
• Đầu nối: Đầu nối đực
• Gắn: Lỗ ren M8

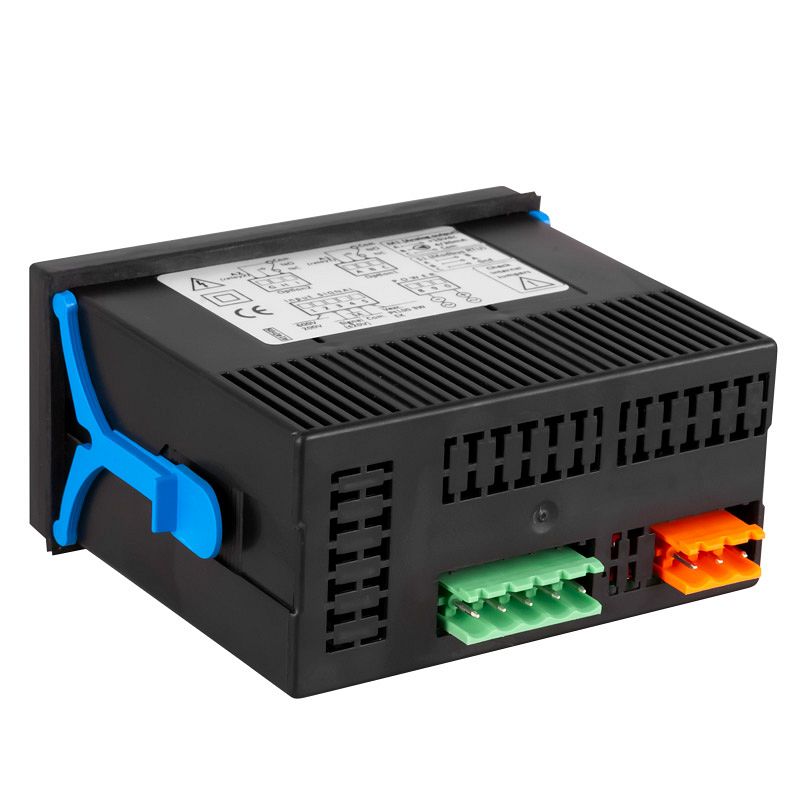

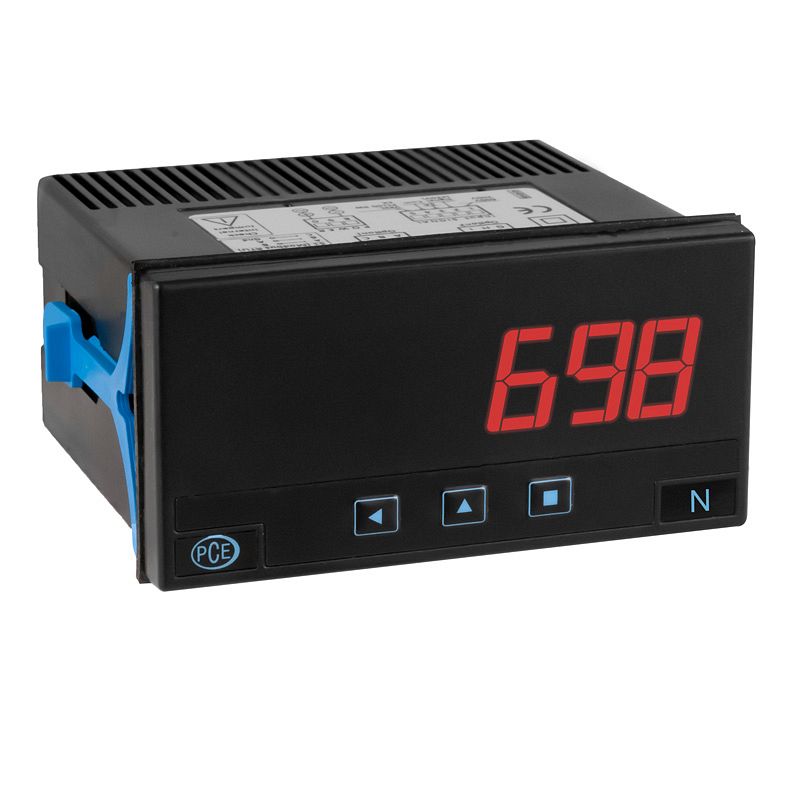

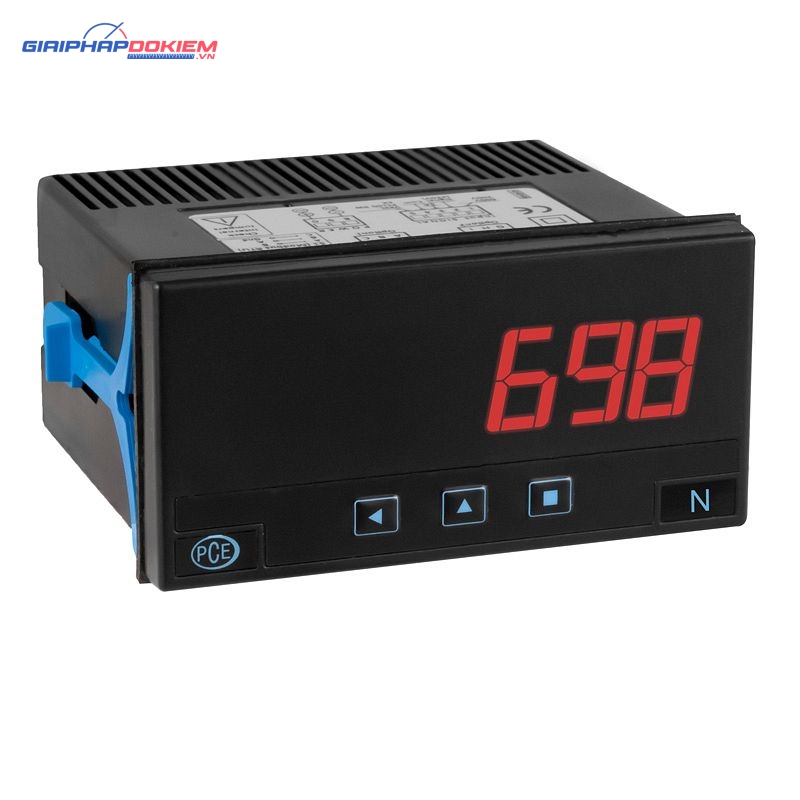

Thông số kỹ thuật màn hình PCE-DPD-U

• Màn hình: LED đỏ 4 chữ số
• Chiều cao chữ số: 14 mm
• Quy trình: Vexc +15 Vdc có thể cấu hình trong đầu cuối 5
• Thời gian phản hồi: < 300 mSec (tín hiệu 0% đến 99%)
• Nguồn ‘U’: 18 đến 265V AC / DC (cách ly 1500 Veff @ 60 giây)
• Nguồn: 230V AC / 24V (tùy thuộc vào phiên bản)
• Đầu vào: 4 … 20-mA
• Đầu ra: SLOT1: bao gồm rơle R1 (có thể yêu cầu đầu ra tương tự 4-20..A hoặc đầu ra RS485 Modbus RTU tùy chọn)
• SLOT2: trống (có thể yêu cầu rơle R2, nếu R1 đã được lắp đặt)
• Loại bảo vệ: IP65
• Kết nối: Đầu cuối cắm vít
• Nguồn điện: 18… 265V AC (50 / 60Hz) / DC
• Điều kiện môi trường: 0 … 50°C / 32 … 122°F
• Trọng lượng: < 150 gram
• Kích thước: 96 x 48 x 91 mm / 3.8 x 1.9 x 3.6 in (bao gồm cả đầu cuối)

Thông số chung

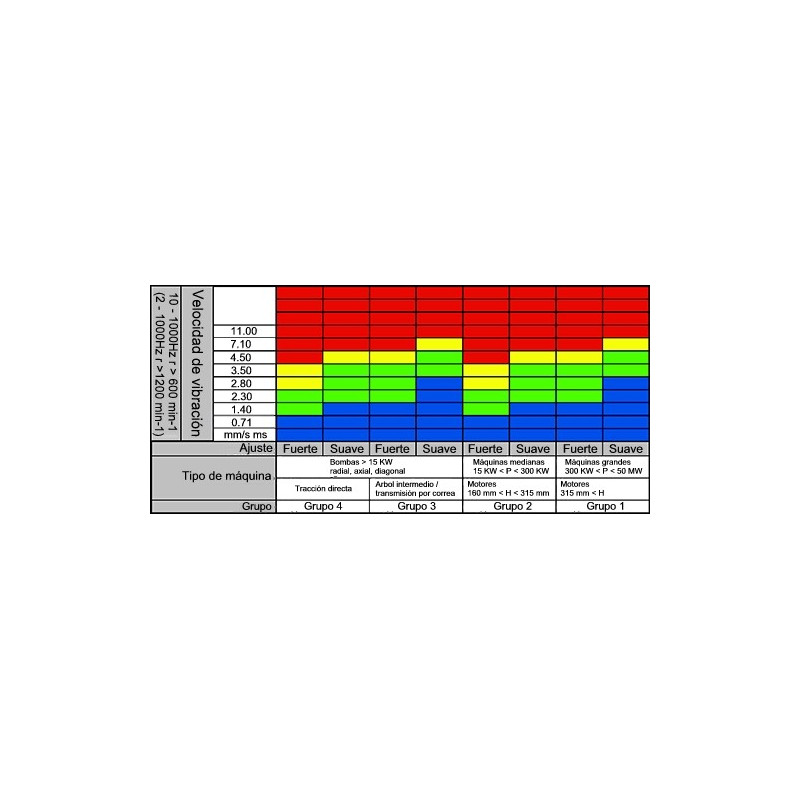

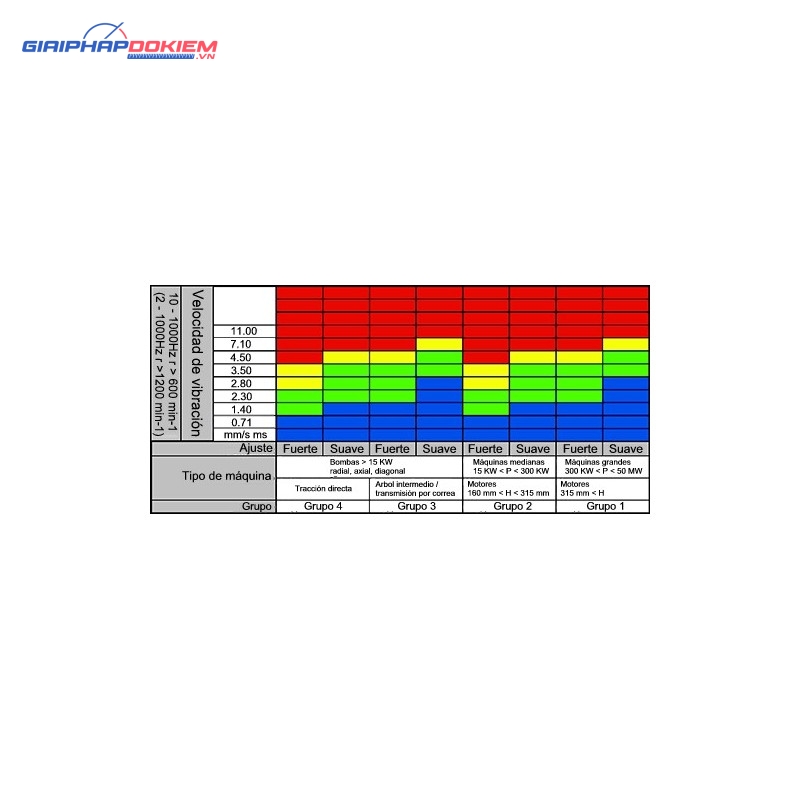

• Quy định: Để kiểm soát máy móc cho bảo trì dự đoán theo ISO2372, ISO10816, ISO20816, v.v.
• Cảnh báo: Điểm cài đặt có thể cấu hình

Bộ sản phẩm Máy đo gia tốc PCE PCE-VMS 100 KIT bao gồm

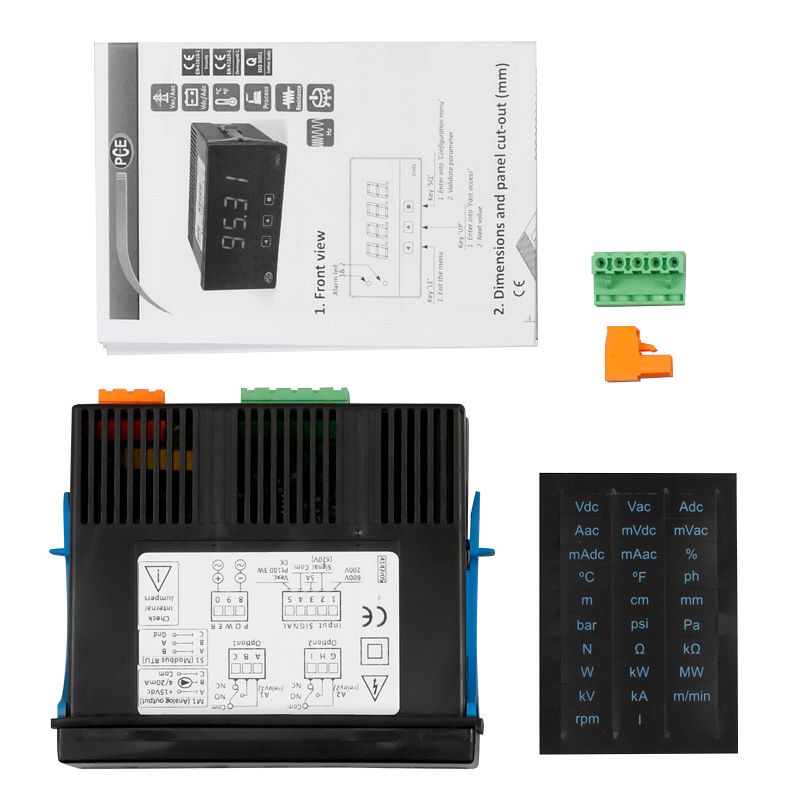

• 1 x Màn hình lập trình (PCE-DPD-U) với 1 đầu ra rơle (PCE-DPD-U / R1)
• 1 x Cảm biến tốc độ rung động RMS (PCE-AC420-210)

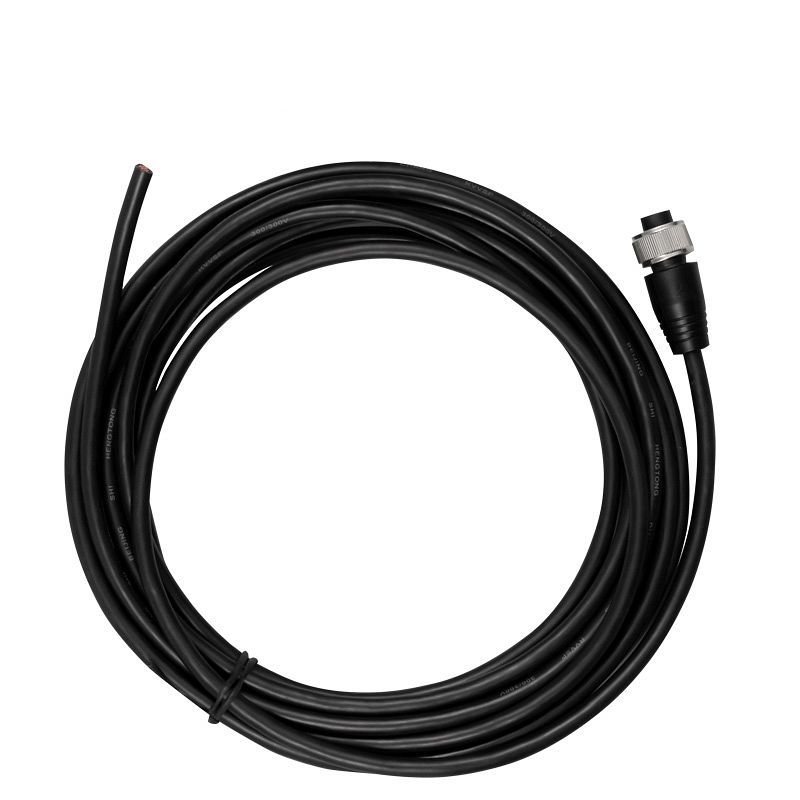

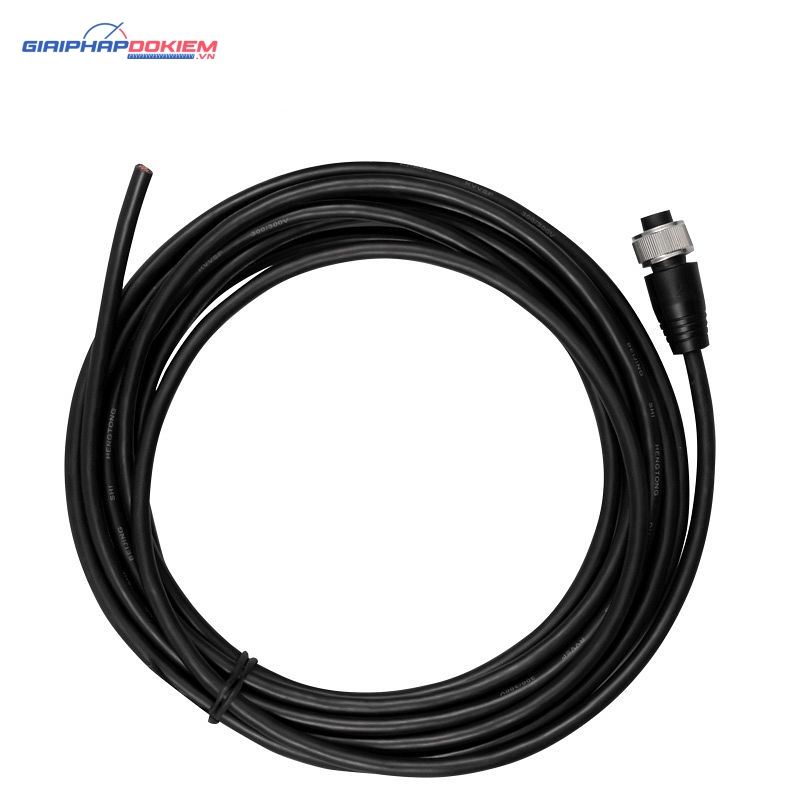

• 1 x Đầu nối thẳng M12 với đầu cuối vít cho cáp Ø 4 .. 6 mm (PCE-AC420 | M12)
• 1 x Đế thép không gỉ cho việc gắn keo (PCE-AC420 | ADH_PAD)
• 1 x Đế nam châm (PCE-AC420 | MAG_PAD)
• 2 x Đinh vít lắp đặt
