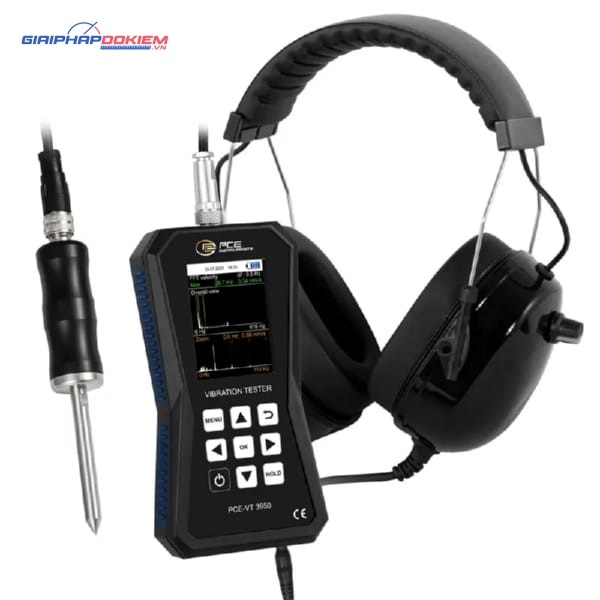

Máy đo gia tốc PCE PCE-VT 3950S

Giới thiệu về Máy đo gia tốc PCE PCE-VT 3950S

PCE PCE-VT 3950S với bộ nhớ trong / Đo lộ trình / Pin sạc / Phần mềm đánh giá dữ liệu lưu trữ / Dải đo lên tới 399.9 m/s² / Giao diện PC / Tùy chọn chứng chỉ hiệu chuẩn ISO / Bao gồm tai nghe

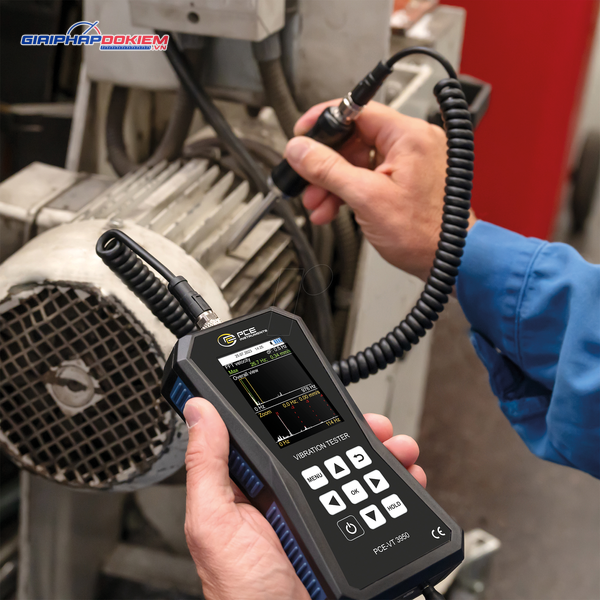

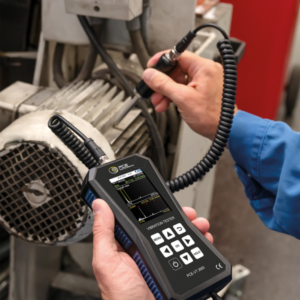

Máy đo gia tốc là thiết bị lý tưởng để kiểm tra nhanh chóng và chính xác các bộ phận rung động của máy móc và hệ thống. Thiết bị đo rung này sử dụng cảm biến rung ngoài để xác định độ dịch chuyển rung (dải đo 0.000 … 3.9 mm), tốc độ rung (dải đo 0.00 … 399.9 mm/s) và gia tốc rung (dải đo 0.0 … 399.9 m/s²).

Máy đo gia tốc PCE PCE-VT 3950S cung cấp nhiều thông số đo lường như RMS, cực đại, đỉnh-đỉnh và hệ số đỉnh. Máy được trang bị chế độ cho phép đo lường được tự động đánh giá theo các giá trị giới hạn của ISO 10816-3. Thiết bị phân tích các giá trị đo được và hiển thị đánh giá tốt/xấu tương ứng trên màn hình. Pin tích hợp trong thiết bị đo rung có dung lượng 2500 mAh và có thể sạc lại trực tiếp qua giao diện micro-USB tích hợp.

Ngoài chế độ đo thông thường, máy đo gia tốc còn có chế độ FFT. Trong chế độ FFT, phổ tần số cho tốc độ rung hoặc gia tốc rung được tính toán và hiển thị. Các dòng FFT được tính toán được hiển thị dưới dạng đồ họa trong một cái nhìn tổng thể cho toàn bộ dải tần số và song song với đó trong một chế độ xem thu phóng để hiển thị các dòng riêng lẻ.

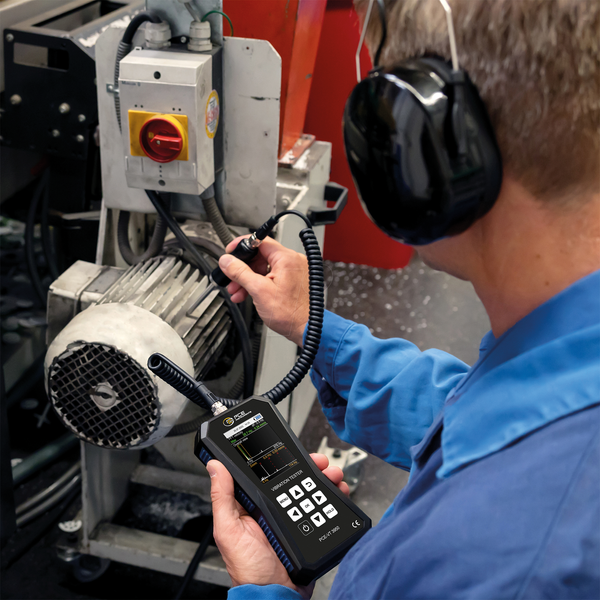

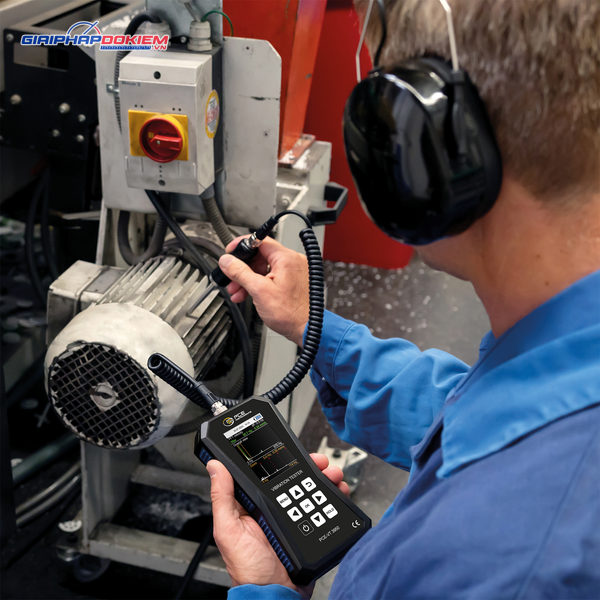

Một chức năng bổ sung là đo lộ trình. Đo lộ trình được thiết kế đặc biệt cho các phép đo lặp đi lặp lại tại các điểm đo giống nhau, cho phép đo lường có thứ tự của các điểm đo khác nhau. Với các chức năng đo lường phong phú, máy đo gia tốc được sử dụng cho công việc bảo trì và sửa chữa máy móc.

Dữ liệu đo hiển thị cho các chức năng đo khác nhau có thể được lưu trữ trong bộ nhớ trong của máy đo gia tốc. Sau khi đo, dữ liệu đo được lưu trữ trên máy đo rung có thể được chuyển sang PC qua giao diện micro USB tích hợp. Phần mềm cho máy đo rung sau đó cho phép phân tích đồ họa và bảng của các giá trị đo.

Phần mềm có thể xuất dữ liệu đo dưới dạng tệp CSV để xử lý thêm. Để giữ cho thiết bị đo rung luôn cập nhật, phần mềm cũng có thể thực hiện cập nhật firmware tự động bên cạnh việc phân tích dữ liệu đo.

Đặc điểm nổi bật PCE-VT 3950S

• Dành cho đo rung động di động
• Dải đo lên tới 399.9 m/s² / 15744 in/s²
• Phân tích FFT
• Đo lộ trình
• Bộ nhớ lưu trữ giá trị đo thủ công
• Đánh giá tự động theo ISO 10816-3
• Bộ nhớ trong
• Màn hình LC 2.8″
• Pin sạc

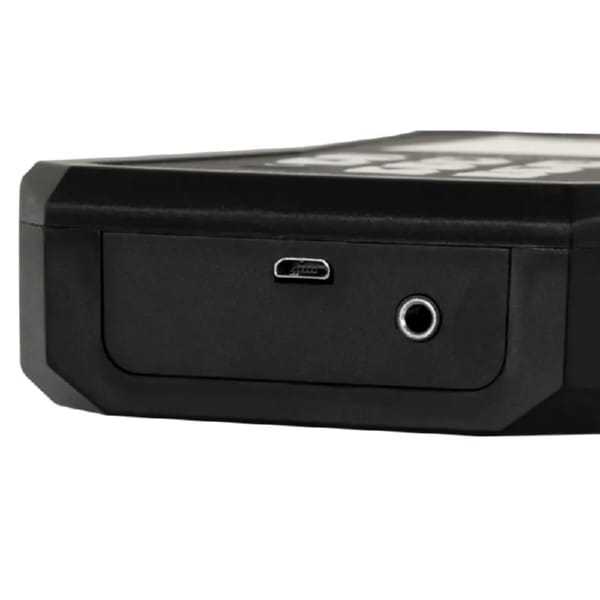

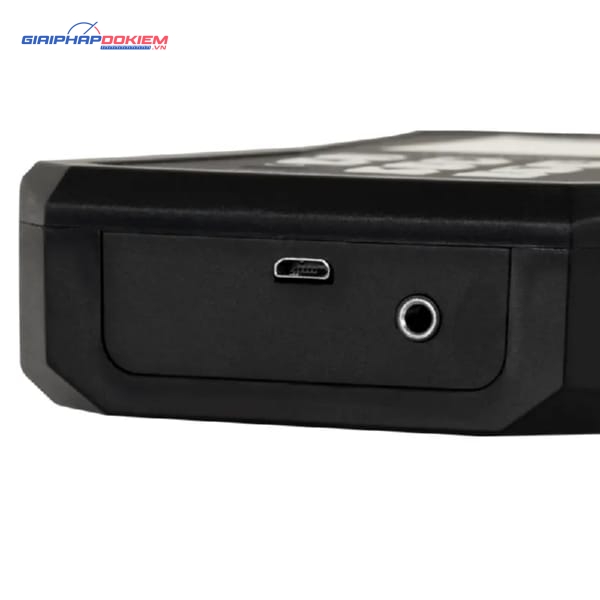

• Giao diện Micro-USB
• Bao gồm tai nghe

THÔNG SỐ KỸ THUẬT PCE-VT 3950S

• Dải đo Gia tốc
  • 0.0 … 399.9 m/s² / 0.0 – 15744 in/s²
  • Độ phân giải: 0.1 m/s² / 3.94 in/s²
  • Độ chính xác @ 160 Hz: ±2 %
  • Dải tần số: 10 Hz … 10 kHz; 1 kHz … 10 kHz
• Dải đo Tốc độ
  • 0.00 … 399.9 mm/s / 0.00 – 15.74 in/s
  • Độ phân giải: 0.1 mm/s / 0.0039 in/s
  • Độ chính xác @ 160 Hz: ±2 %
  • Dải tần số: 10 Hz … 1 kHz
• Dải đo Tốc độ quay
  • 600 … 50000 RPM
• FFT gia tốc
  • 10 Hz … 8 kHz
• FFT tốc độ
  • 10 Hz … 1 kHz
  • Độ chính xác @ 160 Hz: ± 2%
  • Số dòng FFT: 2048
• Đo lộ trình
  • 100 lộ trình, mỗi lộ trình có 100 máy, mỗi máy có 100 điểm đo với 1000 giá trị đo mỗi điểm
• Dải đo Dịch chuyển
  • 0.000 … 3.9 mm / 0.000 – 0.154 in
  • Độ phân giải: 1 µm / 39.4 µin
  • Độ chính xác @ 160 Hz: ±2 %
  • Dải tần số: 10 Hz … 200 Hz
• Thông số đo: RMS, Cực đại, Đỉnh-Đỉnh, Hệ số đỉnh
• Bộ nhớ thủ công: 99 thư mục với 50 giá trị mỗi thư mục
• Ghi dữ liệu: Các kích hoạt bắt đầu/dừng khác nhau, khoảng thời gian đo từ 1 giây đến 12 giờ, 50 vị trí lưu trữ với 43200 giá trị mỗi vị trí
• Đơn vị: Có thể chuyển đổi giữa hệ mét và hệ imperial
• Màn hình Máy đo gia tốc PCE PCE-VT 3950S: Màn hình LC 2.8″
• Ngôn ngữ menu: Tiếng Anh, Đức, Pháp, Tây Ban Nha, Ý, Hà Lan, Bồ Đào Nha, Thổ Nhĩ Kỳ, Ba Lan, Nga, Trung Quốc, Nhật Bản
• Nguồn điện
  • Nội bộ: Pin LiPo (3,7 V, 2500 mAh)
  • Ngoài: USB 5 VDC, 500 mA
  • Kết nối tai nghe: Jack cắm 3.5 mm
• Thời gian hoạt động: Khoảng 15 … 20 giờ (tùy thuộc vào độ sáng màn hình)
• Điều kiện hoạt động và lưu trữ:
  • Nhiệt độ: -20 … +65 °C / -4 … 149 °F
  • Độ ẩm: 10% RH … 95% RH, không ngưng tụ
• Cấp bảo vệ: IP52
• Kích thước: 165 x 85 x 32 mm / 6.5 x 3.3 x 1.3″
• Trọng lượng PCE-VT 3950S: 239 g / 8.4 oz

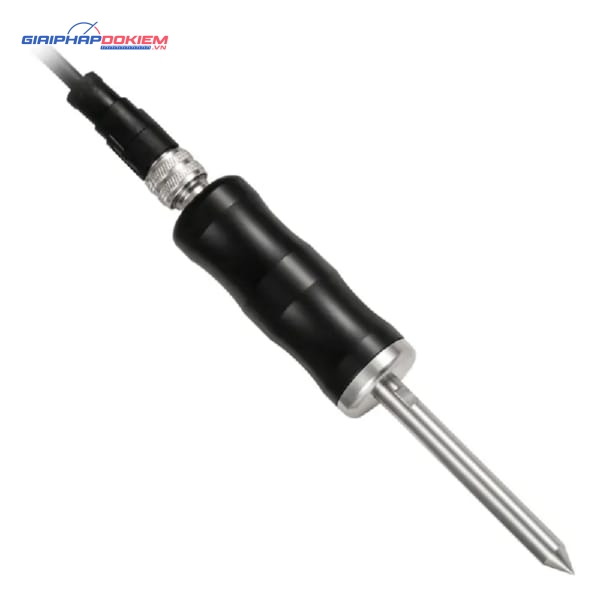

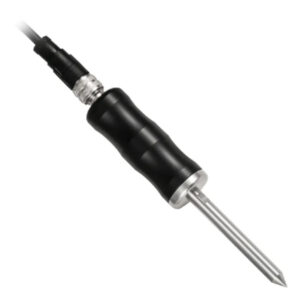

• Dữ liệu kỹ thuật cảm biến rung
  • Tần số cộng hưởng: 24 kHz
  • Độ nhạy ngang: ≤ 5%
  • Giới hạn phá hủy: 5000 g (cực đại)
  • Nhiệt độ hoạt động và lưu trữ: -55 °C … +150 °C / -67 °F … 302 °F
  • Vật liệu vỏ: Thép không gỉ và nhựa
  • Ren lắp: ¼ – 28“
  • Kích thước: Ø 17 x 46 mm / 0.67 x 1.8″
  • Trọng lượng (không cáp): 119 g / 4.2 oz

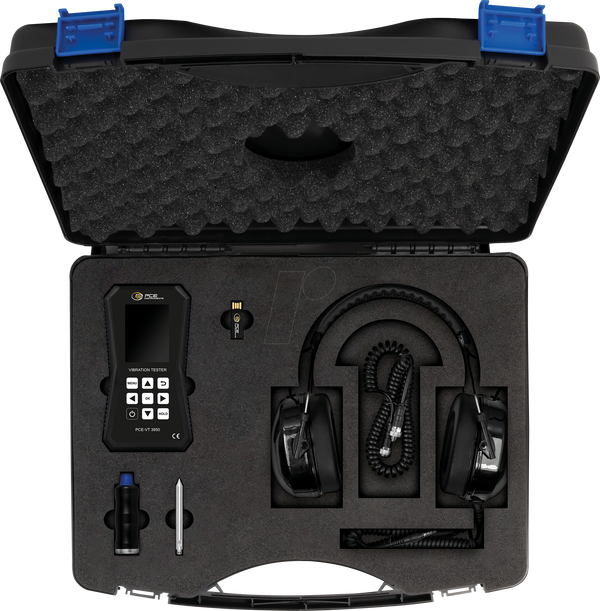

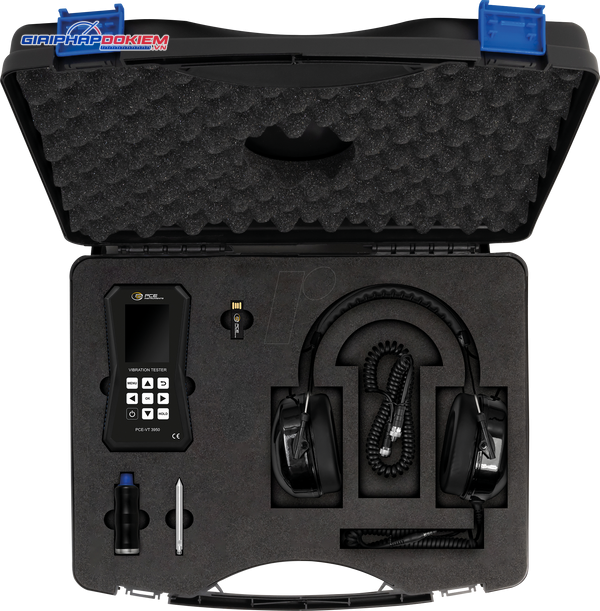

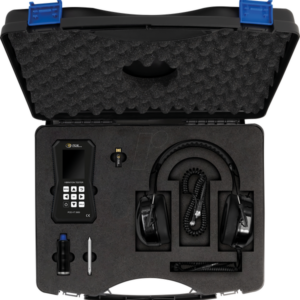

Bộ sản phẩm Máy đo gia tốc PCE PCE-VT 3950S bao gồm

• 1 x Máy đo gia tốc PCE-VT 3950S
• 1 x Cảm biến

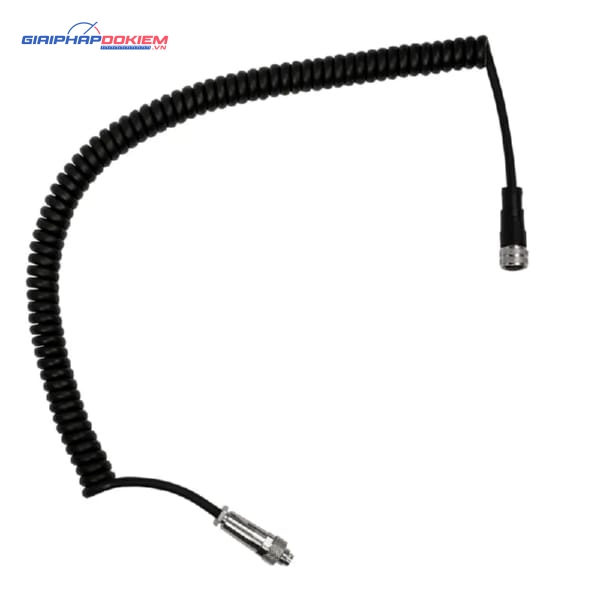

• 1 x Cáp xoắn
• 1 x Cáp Micro USB
• 1 x USB stick với phần mềm và hướng dẫn
• 1 x Hướng dẫn sử dụng nhanh
• 1 x Hộp đựng
• 1 x Tai nghe
