Máy đo hiệu suất và I-V tấm pin mặt trời FLUKE FLK-SMFT-1000/KIT (20 A DC, 1000 V DC, CLAMP,IRRADIANCE METER W/PROBE, KIT)

Máy đo hiệu suất và I-V tấm pin mặt trời FLUKE FLK-SMFT-1000/KIT

Máy đo hiệu suất Fluke FLK-SMFT-1000/KIT là một bộ công cụ kiểm tra năng lượng mặt trời toàn diện, được thiết kế để đánh giá hiệu suất và an toàn của hệ thống quang điện (PV). Bộ công cụ này kết hợp máy phân tích I-V và máy đo quang điện đa chức năng, giúp kỹ thuật viên và chuyên gia PV thực hiện các bài kiểm tra cần thiết một cách hiệu quả.

Các thành phần chính trong bộ KIT FLUKE FLK-SMFT-1000/KIT:

• Máy phân tích quang điện đa năng SMFT-1000: Đây là trung tâm của bộ KIT, thực hiện các chức năng đo lường chính như đo đường cong I-V, kiểm tra an toàn, đo điện trở cách điện, kiểm tra liên tục, kiểm tra phân cực và đo điện áp mạch hở (Voc).
• Máy đo cường độ bức xạ mặt trời IRR2-BT Pro: Cung cấp phép đo chính xác cường độ ánh sáng mặt trời (bức xạ), cho phép đánh giá hiệu suất của hệ thống PV trong điều kiện thực tế. Máy đo này kết nối không dây với SMFT-1000 để đồng bộ hóa dữ liệu.
• Kẹp dòng điện AC/DC i100: Cho phép đo dòng điện AC và DC lên đến 1000A, hữu ích cho việc kiểm tra dòng điện trong các chuỗi pin mặt trời.
• Đầu dò kiểm tra và dây đo: Bao gồm các đầu dò và dây đo chuyên dụng để kết nối với các thành phần khác nhau của hệ thống PV.
• Ba lô: Một chiếc ba lô chắc chắn để đựng và vận chuyển toàn bộ bộ KIT một cách thuận tiện.
• Bộ khớp nối: Giúp kết nối các thành phần của bộ KIT một cách an toàn và hiệu quả.
• Phần mềm PVLead3: Phần mềm phân tích dữ liệu và tạo báo cáo chuyên nghiệp, cho phép người dùng đánh giá hiệu suất hệ thống, so sánh với dữ liệu lịch sử và đưa ra khuyến nghị bảo trì.

Các tính năng nổi bật Máy đo hiệu suất  FLUKE FLK-SMFT-1000/KIT:

• Đo lường đường cong I-V: SMFT-1000 đo lường chính xác đường cong I-V của mô-đun và chuỗi pin mặt trời, cung cấp thông tin chi tiết về các thông số quan trọng như dòng điện ngắn mạch (Isc), điện áp mạch hở (Voc), công suất tối đa (Pmax) và hiệu suất.
• Kiểm tra an toàn toàn diện: Thực hiện các kiểm tra an toàn theo tiêu chuẩn IEC 62446-1, bao gồm kiểm tra điện trở cách điện, kiểm tra liên tục, kiểm tra phân cực và kiểm tra điện áp mạch hở, đảm bảo an toàn cho người vận hành và hệ thống.
• Đo lường bức xạ: IRR2-BT Pro đo lường chính xác cường độ bức xạ mặt trời, cho phép đánh giá hiệu suất của hệ thống PV trong điều kiện ánh sáng thực tế.
• Kết nối không dây: Máy đo bức xạ IRR2-BT Pro kết nối không dây với SMFT-1000 thông qua Bluetooth, giúp đồng bộ hóa dữ liệu và đơn giản hóa quy trình đo lường.
• Phần mềm PVLead3: Cho phép người dùng quản lý dữ liệu, tạo báo cáo chuyên nghiệp và phân tích hiệu suất hệ thống một cách chi tiết.
• Màn hình màu: Màn hình màu lớn hiển thị rõ ràng các thông số đo lường và hướng dẫn sử dụng.

Thông số kỹ thuật Máy đo hiệu suất:

Điện trở dây dẫn bảo vệ RLO

Dải hiển thị/ Dải đo/ Độ phân giải/ Độ chính xác

0.00 Ω – 19.99 Ω/ 0.20 Ω – 19.99 Ω/ 0.01 Ω/ ± (2 % + 2 chữ số)

20.0 Ω- 199.9 Ω/ 20.0 Ω – 199.9 Ω/ 0.1 Ω/ ± (2 % + 2 chữ số)

200 Ω – 2000 Ω/ 200 Ω – 2000 Ω/ 1 Ω/ ± (5 % + 2 chữ số)

Dòng thử nghiệm: ≥ 200 mA (2Ω + Rcomp)

Điện áp thử nghiệm: 4 V DC… 10 V DC

Đảo cực: Có

Dây dẫn kiểm tra số 0 (Rcomp): Lên đến 3 Ω

Môđun PV/dãy PV, điện áp mạch hở (Voc)

Dải hiển thị/ Dải đo/ Độ phân giải/ Độ chính xác

0.0 V – 99.9 V/ 5.0 V – 99.9 V/ 0.1 V/ ± (0.5 % + 2 chữ số)

100 V – 1000 V/ 100 V – 1000 V/ 1 V/ ± (0.5 % + 2 chữ số)

Kiểm tra phân cực: Có

Môđun PV/dãy PV, dòng điện ngắn mạch (Is/c)

Dải hiển thị/ Dải đo/ Độ phân giải/ Độ chính xác

0.0 A – 20.0 A/ 0.2 A – 20.0 A/ 0.1 A/ ± (1 % + 2 chữ số)

Điện trở cách điện RIN

Dải hiển thị /Dải đo/ Độ phân giải/ Độ chính xác

0.00 MΩ – 99.99 MΩ/ 0.20 MΩ – 99.99 MΩ/ 0.01 MΩ/ ± (5 % + 5 chữ số)

100.0 MΩ – 199.9 MΩ/ 100.0 MΩ – 199.9 MΩ/ 0.1 MΩ/ ± (10 % + 5 chữ số)

200 MΩ – 999 MΩ/ 200 MΩ – 999 MΩ/ 1 MΩ/ ± (20 % + 5 chữ số)

Kiểm tra điện áp @ không tải

Dải đo: 50 V / 100 V / 250 V lên tới 199.9 MΩ

500 V / 1000 V lên tới 999 MΩ

Độ phân giải: 1 V

Độ chính xác: 0 % đến + 20 %

Điện áp thử @ ≥ 1 mA

Dải đo: 250 V @ 250 kΩ, 500 V @ 500 kΩ, 1000 V @ 1 MΩ

Độ phân giải: 1 V

Độ chính xác: 0 % đến + 10 %

Dòng kiểm tra: Min. 1 mA (@ 250 kΩ / 500 kΩ / 1 MΩ), Tối đa. 1.5 mA (ngắn mạch)

Thiết bị bảo vệ quá áp (BV)

Dải hiển thị/ Dải đo/ Độ phân giải/ Độ chính xác

0 V DC – 1000 V DC/ 50 V DC – 1000 V DC/ 1 V DC/ ± (10 % + 5 chữ số)

Đo điện áp AC/DC qua ổ cắm thử nghiệm 4 mm

Dải hiển thị/ Dải đo/ Độ phân giải/ Độ chính xác

0.0 V AC – 99.9 V AC/ 5.0 V AC – 99.9 V AC/ 0.1 V/ ± (2.5 % + 2 chữ số)

100 V AC – 700 V AC/ 100 V AC – 700 V AC/ 1 V/ ± (2.5 % + 2 chữ số)

0.0 V DC – 99.9 V DC/ 5.0 V DC – 99.9 V DC/ 0.1 V/ ± (2.5 % + 2 chữ số)

100 V DC – 1000 V DC/ 100 V DC – 1000 V DC/ 1 V/ ± (2.5 % + 2 chữ số)

Phát hiện AC/DC: Có (Tự động)

Kiểm tra phân cực +/-: Có

Dòng điện AC/DC với kẹp i100

Dải hiển thị/ Dải đo/ Độ phân giải/ Độ chính xác (DC, AC 50 Hz/60 Hz)

0.0 A DC – 100 A DC/ 1.0 A DC – 100 A DC/ 0.1 A/ ± (5 % + 2 chữ số)

0.0 A AC – 100 A AC TRMS/ 1.0 A AC – 100 A AC TRMS/ ± (5 % + 2 chữ số)

Không bao gồm i100 Clamp Tolerances

i100 Clamp Tolerances

Dải hiển thị/ Dải đo/ Tín hiệu đầu ra/ Độ chính xác (DC, AC 50 Hz/60Hz)

– /1 A – 100 A DC hoặc AC < 1 kHz/ 10 mV/A AC/DC /± (1.5 % + 0.1 A)

Đo nguồn AC/DC (với kẹp i100)

Dải hiển thị/ Dải đo/ Độ phân giải/ Độ chính xác (DC, AC 50 Hz/60Hz)

0.0 V AC – 700 V AC/ 5.0 V AC – 700 V AC/ 0.1 V/ ± (2.5 % + 2 chữ số)

0.0 V DC – 1000 V DC/5.0 V DC – 1000 V DC/ 0.1 V/ ± (2.5 % + 2 chữ số)

0 A AC/DC – 100 A AC/DC /1 A AC/DC- 100 A AC/DC /0.1 A /± (6,5 % + 3 chữ số)

0 kW/kVA – 100 kW/kVA /5 kW/kVA – 100 kW/kVA /1 kW/kVA /± (10 % + 4 chữ số)

Kích thước SMFT-1000: 10 cm x 25.0 cm x 12.5 cm (3.8 inch x 9.8 inch x 4.9 inch)

Trọng lượng SMFT-1000: 1.4 kg (3.09 lb)

Pin: 6 AA IEC LR6

Nhiệt độ hoạt động: 0 °C đến 50 °C (32 °F đến 122 °F)

Nhiệt độ bảo quản: -30 °C đến 60 °C (-22 °F đến 140 °F) đã tháo pin

Độ cao hoạt động: lên tới 2000 m

Độ cao lưu trữ: lên tới 2000 m

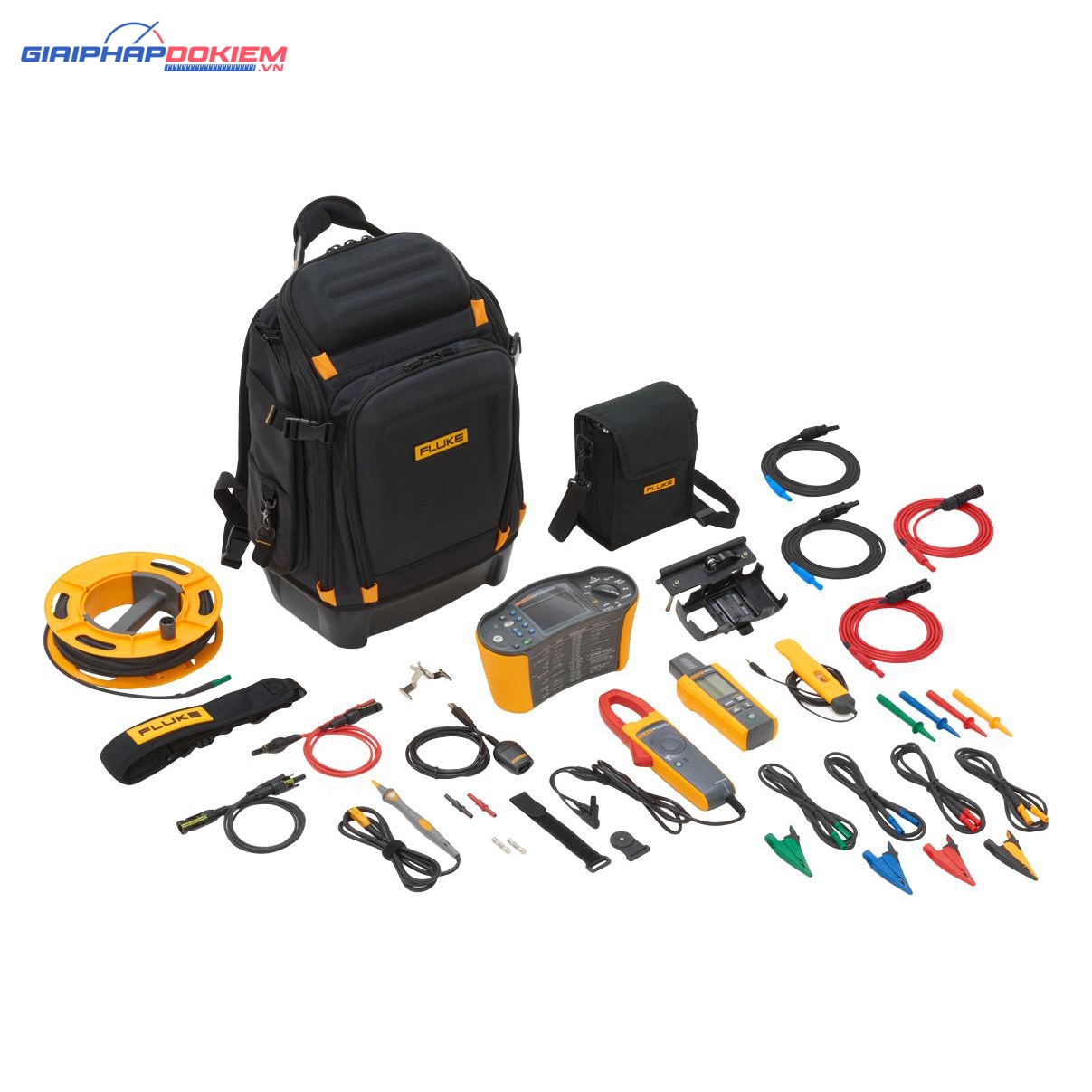

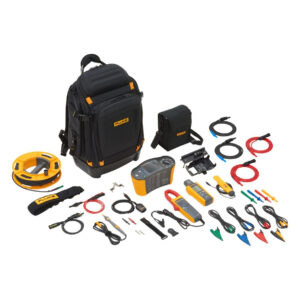

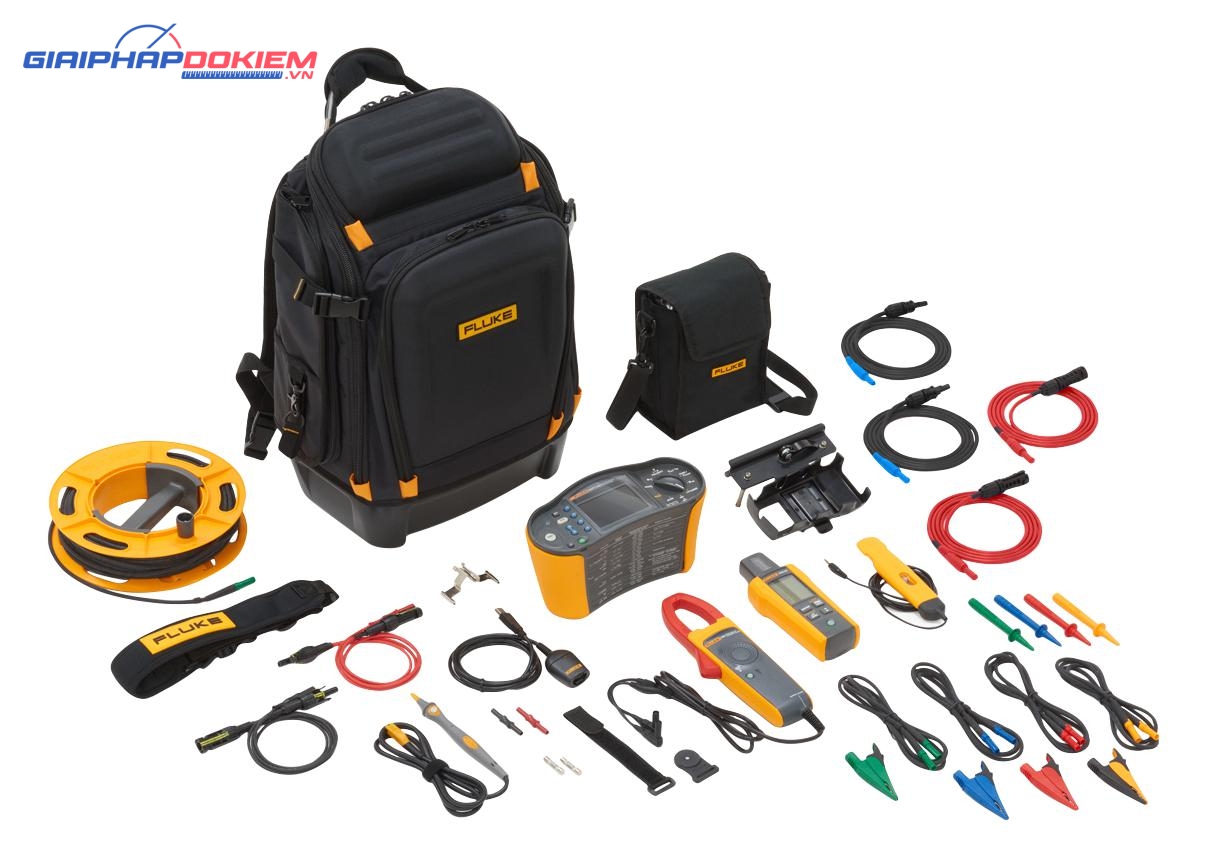

Bao gồm

Ba lô dụng cụ chuyên nghiệp SMFT-1000-BP của Fluke

Máy phân tích quang điện đa chức năng SMFT-1000

Dây đeo

Bộ cầu chì

Cáp đầu nối IRDA quang-đến-USB

Bộ chuyển đổi bằng không

Máy đo bức xạ mặt trời không dây IRR2-BT

Đầu dò nhiệt độ bên ngoài 80PR-IRR

Giá gắn cho tấm pin mặt trời

Hộp đựng

Dòng điện i100 AC/DC kẹp 100 A

Bộ nam châm TPAK

Đầu dò kiểm tra TP1000 có nút kiểm tra từ xa

Bộ cáp đo TL1000

Bộ cáp đo TL1000-MC4

Cáp đo TL1000/30M trên cuộn

Bộ ghép nối
