Máy đo LCR cầm tay Tonghui TH2822C

Giới thiệu sản phẩm Máy đo LCR cầm tay Tonghui TH2822C

Máy đo LCR cầm tay Tonghui TH2822C sản phẩm này hiện có các tính năng mạnh mẽ và hiệu suất vượt trội, có thể so sánh với các máy đo LCR dành cho bàn làm việc. Đây là thành quả nghiên cứu và phát triển của Tonghui sau nhiều năm nỗ lực trong lĩnh vực kiểm tra các linh kiện thụ động.

Tonghui TH2822C sử dụng thiết kế tiết kiệm điện năng và kỹ thuật lắp ráp SMD mật độ cao, cho phép hiển thị đồng thời các thông số chính và phụ trên màn hình LCD với đèn nền. Vỏ máy hai màu được thiết kế tinh xảo, đồng thời các chức năng của thiết bị rất dễ sử dụng. Tần số kiểm tra của máy đạt tối đa 100 kHz, với độ phân giải lên đến 40.000 đếm cho các tham số chính và 0,0001 cho hệ số tổn hao.

Các phép đo chính xác và thuận tiện có thể thực hiện lâu dài trong nhiều ứng dụng khác nhau. Để đáp ứng yêu cầu đa dạng của thị trường, phiên bản TH2822D/E còn được bổ sung các mức tín hiệu và chức năng kiểm tra DCR, với độ chính xác đạt tới 0,1%.

Với cổng giao tiếp USB, Tonghui TH2822C dễ dàng kết nối và điều khiển từ xa qua máy tính. Để đáp ứng nhu cầu kiểm tra các linh kiện SMD ngày càng cao, đồng thời cân đối giữa hiệu suất và chi phí, người dùng có thể lựa chọn thêm hai loại nhíp thử Kelvin 4 chân: TH26009C và TH26029C.

Đặc điểm nổi bật của Tonghui TH2822C

• Tối đa. Độ chính xác cơ bản: 0,25%
• Tần số tín hiệu thử nghiệm tối đa: 100kHz
• Mức tín hiệu thử nghiệm có thể chọn
• Tăng cường khả năng bảo vệ tác động đầu vào của thiết bị đầu cuối
• 40000 đếm cho tham số chính, độ phân giải D / Q: 0,0001
• Mức tiêu thụ cực thấp điển hình: 25mA
• Cấu hình thiết bị đầu cuối tương thích sáng tạo: khe thử nghiệm 5 thiết bị đầu cuối và giắc cắm cao su 3 đầu cuối
• Chức năng LCR tự động trí tuệ
• Tốc độ thử nghiệm AC: lên đến 4 phép đo/giây, thiết kế chuyển đổi phạm vi tự động nhanh
• Trở kháng đầu ra liên tục: 100Ω
• Hiển thị tỷ lệ phần trăm và so sánh với 4 mức dung sai: 1%, 5%, 10%, 20%
• Sạc pin khi khởi động & tắt máy
• Chức năng bảo vệ thiết bị đầu cuối thử nghiệm
• Chức năng giữ dữ liệu, tối đa/phút, ghi giá trị trung bình
• Lựa chọn cấu hình chức năng thời gian thực và khả năng giữ điều kiện làm việc
• Cấu hình tiêu chuẩn giao diện giao tiếp Mini-USB và bộ lệnh SCPI
• Phần mềm giao tiếp PC FastAccess miễn phí trên trang web của chúng tôi
• Vỏ đúc hai màu tuyệt đẹp

Thông số kỹ thuật của Tonghui TH2822C

Thông số đo TH2822C :

• Thông số chính: L / C / R / Z
• Thông số phụ: D / Q / R / θ / ESR
• Mạch tương đương: Nối tiếp và song song
• Chế độ đo: Tự động
• Cổng đo: 3 cổng, 5 cổng
• Tốc độ đo: 4 phép đo / giây, 1.5 phép đo / giây
• Tốc độ đo DCR: ——
• Chức năng hiệu chuẩn: Mở, ngắn
• Chức năng so sánh: 1%, 5%, 10%, 20%
• Cầu chì đầu vào: 0.1A / 250V
• Giao diện: Mini-USB (cổng nối tiếp ảo)

Tín hiệu đo:

• Tần số đo: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
• Mức độ đo: 0.6Vrms
• Điện trở đầu ra: 100Ω

Màn hình:

• Màn hình: Màn hình kép LCD, có đèn nền
• Giá trị đọc: Tham số chính tối đa: 40.000 ký tự, tham số phụ D/Q; Độ phân giải tối thiểu: 0.0001
• Độ chính xác cơ bản: 0.25%

Dải đo:

• L: 0.000μH – 1000.0H
• C: 0.000pF – 20.000mF
• Z/R: 0.0000Ω – 10.000MΩ
• DCR: ——
• ESR: 0.0000Ω – 999.9Ω
• D: 0.0000 – 9.999
• Q: 0.0000 – 9999
• Θ: 0.00° – ±180.0°

Yêu cầu nguồn điện:

• Pin: Pin sạc LH-200H7C, 8.4V Ni-MH 200mAH
• Bộ adapter nguồn AC: Đầu vào: 220V / 50Hz, Đầu ra: 12V-15V (Tải 100Ω)
• Dòng dự phòng: Tối đa 18μA
• Thời lượng pin: 16 giờ (thông thường), pin kiềm mới, tắt đèn nền
• Tự động tắt nguồn: Có thể tắt sau 5 phút, 15 phút, 30 phút, 60 phút; Mặc định: 5 phút
• Chỉ báo điện áp thấp: Khi điện áp pin giảm xuống dưới 6.8V, chỉ báo điện áp thấp sẽ bật

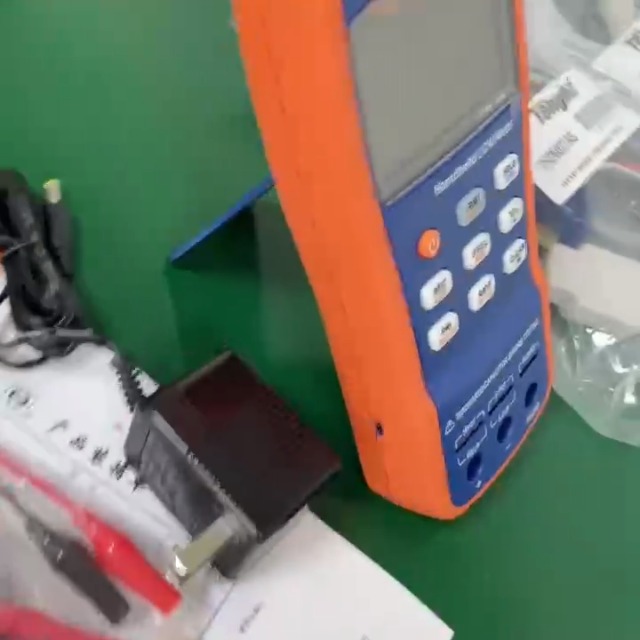

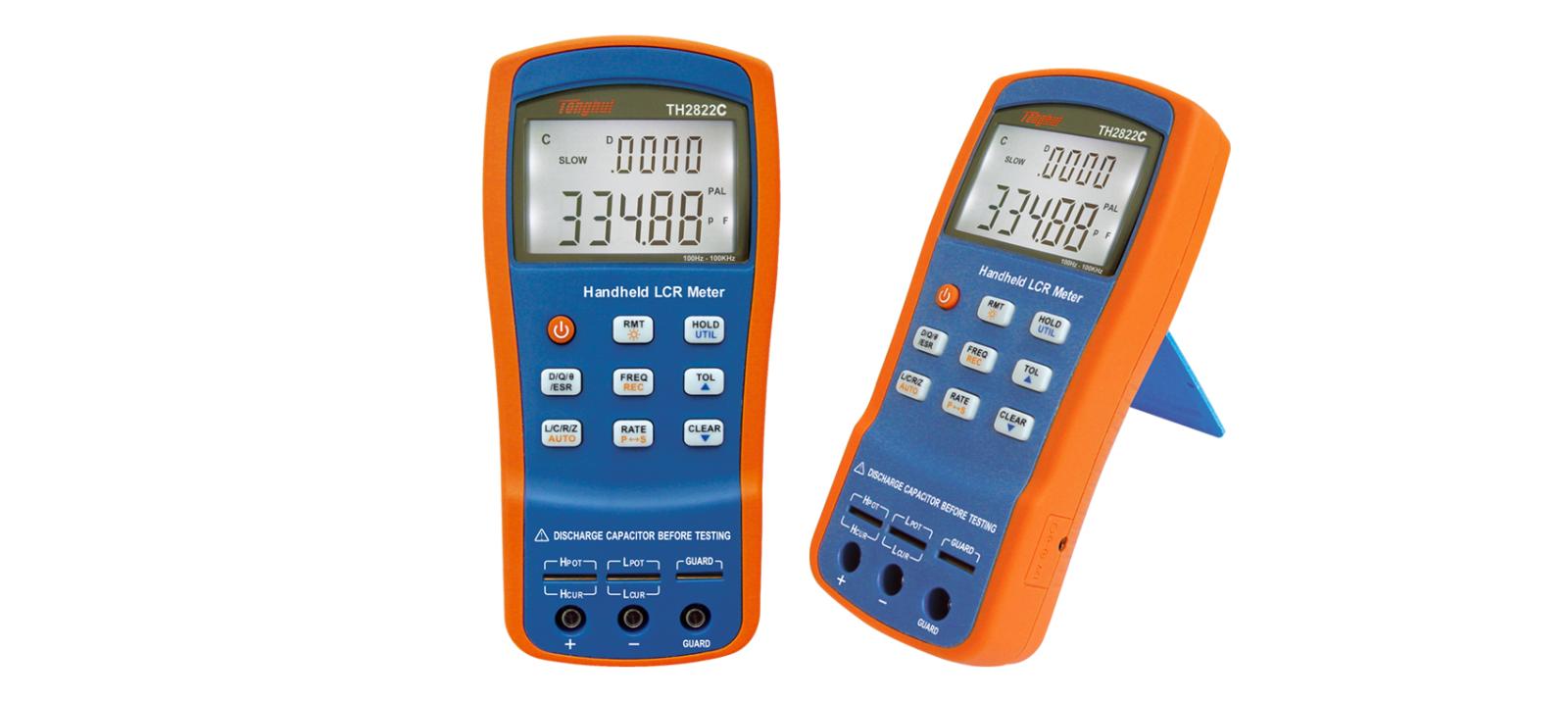

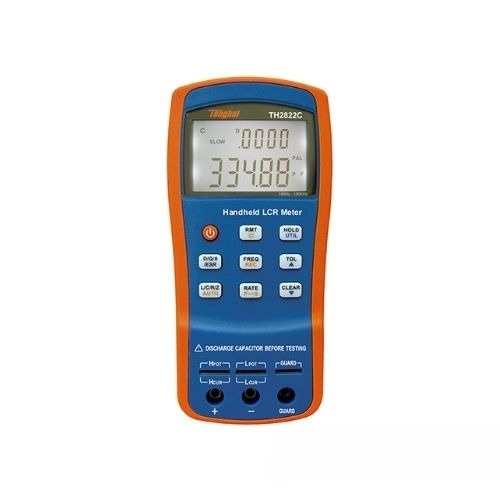

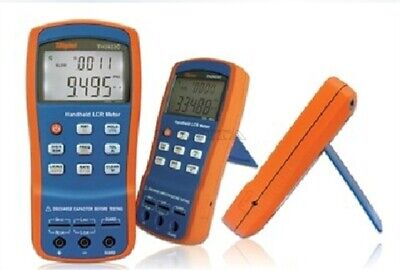

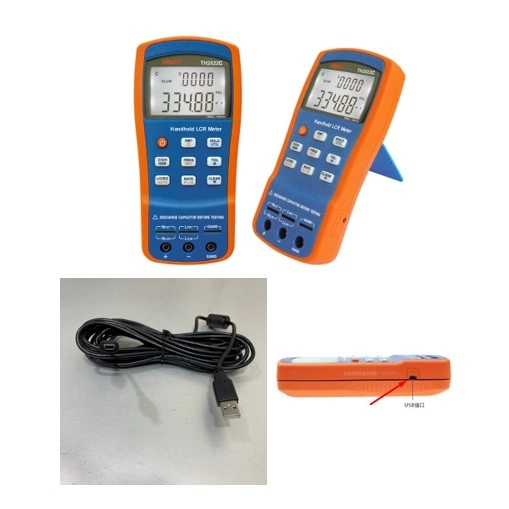

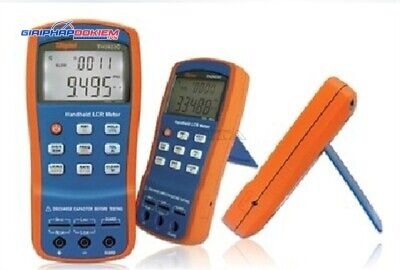

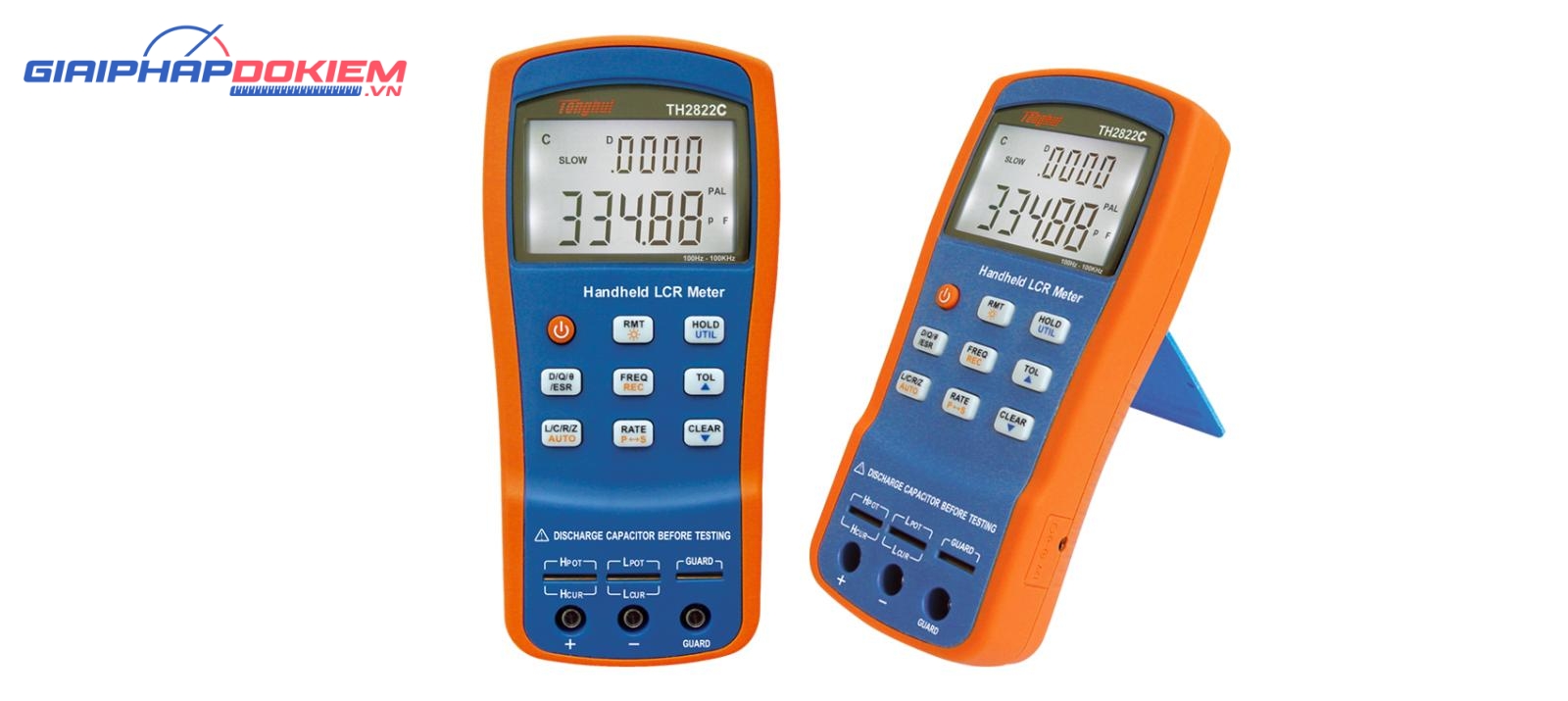

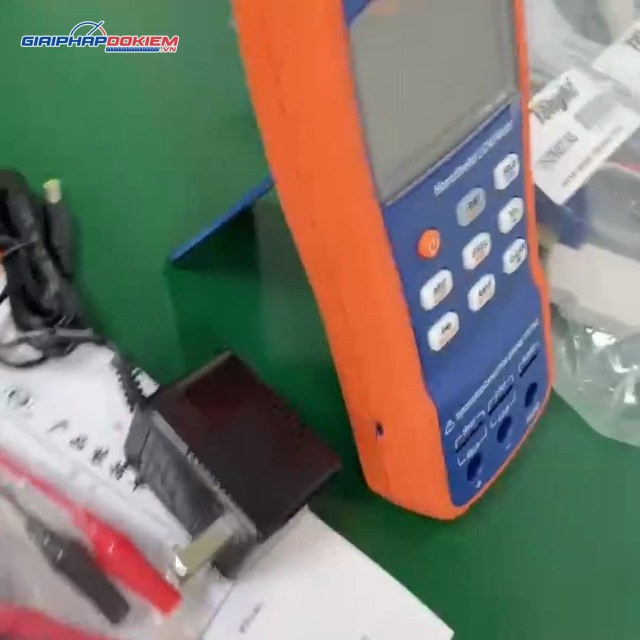

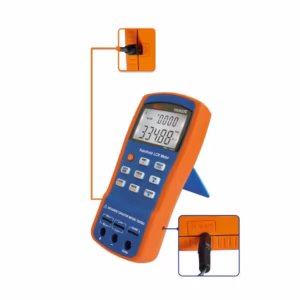

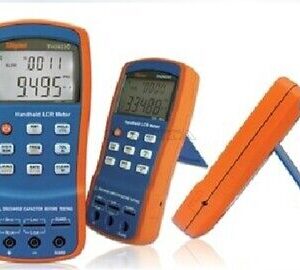

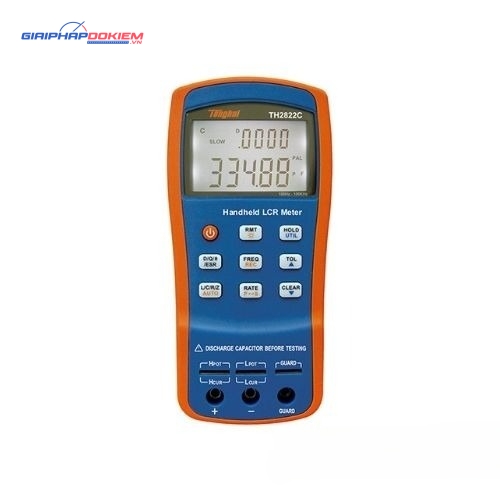

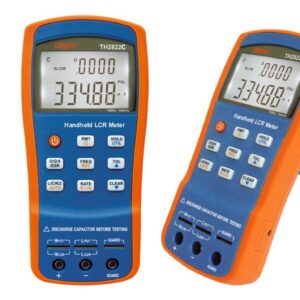

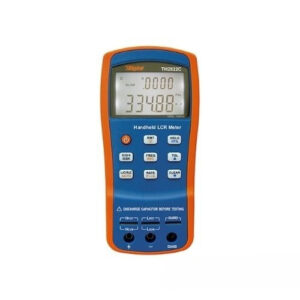

Hình ảnh của sản phẩm Tonghui TH2822C
