Máy đo lực PCE PCE-BTM 2000L

Giới thiệu về Máy đo lực PCE PCE-BTM 2000L

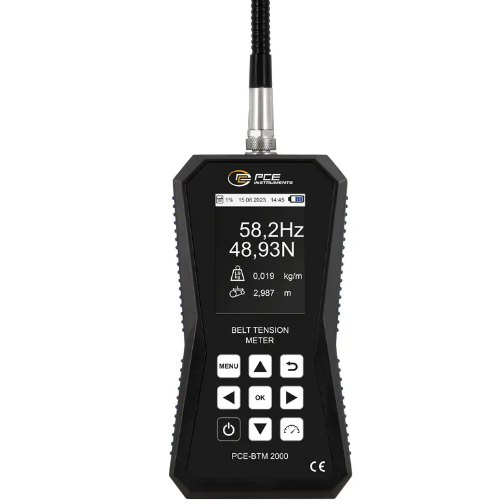

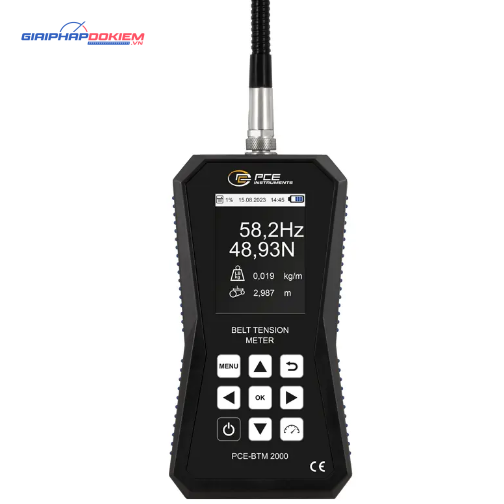

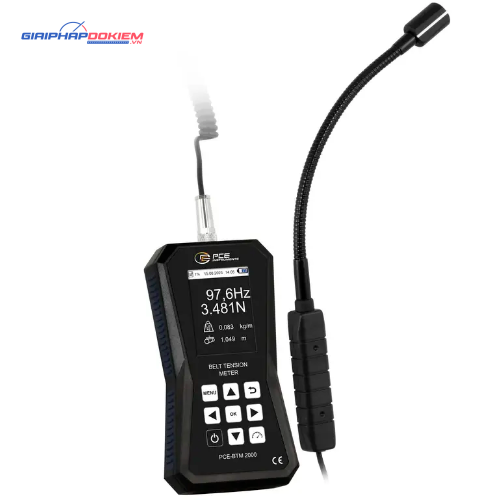

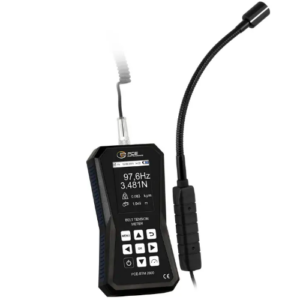

PCE PCE-BTM 2000L là một công cụ bảo trì đo lường quang học để xác định lực căng của dây đai. Thiết bị này bao gồm một màn hình hiển thị và một đầu cảm biến gắn trên cần cổ ngỗng bán linh hoạt, cho phép định vị linh hoạt đầu cảm biến. Nhờ vào tính di động của cần cổ ngỗng, cảm biến có thể đo lực căng của dây đai ngay cả ở những vị trí khó tiếp cận. Máy đo lực PCE PCE-BTM 2000L đo độ căng dây đai (tính bằng Newton) và tần số dây đai (tính bằng Hz) khi dây đai ở trạng thái tĩnh.

Chỉ cần một xung nhỏ trên dây đai là đủ để kích hoạt rung động, và máy đo độ căng dây đai sẽ đo tần số tự nhiên của dây đai và hiển thị nó trên màn hình. Thiết bị có khả năng xác định trực tiếp lực căng thực tế (Newton / Pound Force) của dây đai từ tần số dây đai kết hợp với chiều dài và khối lượng dây đai nhập vào tùy chọn. Tuy nhiên, việc nhập dữ liệu này không bắt buộc để thực hiện đo lường trực tiếp. Các đơn vị đo trên thiết bị có thể chuyển đổi giữa N (đơn vị SI) và pound force (đơn vị Hoa Kỳ).

Kết quả đọc luôn hiển thị dưới dạng tần số dây đai tính bằng Hz trên màn hình của máy đo độ căng. Menu đồ họa trực quan được hiển thị trên màn hình độ tương phản cao, hỗ trợ sáu ngôn ngữ khác nhau. Máy đo có thể lưu trữ tối đa 750 bản ghi dữ liệu trong bộ nhớ.

Thiết bị được giao hoàn toàn sẵn sàng để sử dụng, bao gồm thiết bị cầm tay, cảm biến tiêu chuẩn với cần cổ ngỗng, giá đỡ từ tính, pin và hướng dẫn sử dụng. Để tăng tính linh hoạt trong quá trình đo lường, các phụ kiện tùy chọn như đầu cảm biến ngoài với cáp xoắn, hộp đựng cứng, búa tần số và chân máy cũng có sẵn.

Lĩnh vực ứng dụng của PCE PCE-BTM 2000L

Thiết bị đo độ căng dây đai có thể đo độ căng của dây đai thời gian, dây đai có gân và dây đai chữ V. Độ căng dây đai là một thông số quan trọng cho việc bảo trì, lắp đặt, thiết lập và sửa chữa hệ truyền động dây đai. Độ căng cần được kiểm soát và điều chỉnh thường xuyên trong suốt thời gian hoạt động để đảm bảo tuổi thọ tối đa cho tất cả các thành phần máy xung quanh dây đai.

Nguyên tắc chung là lực truyền tải và tốc độ dây đai càng lớn, lực căng sơ bộ càng phải cao. Đồng thời, cần đảm bảo rằng độ căng không được cài đặt quá cao, vì có thể ảnh hưởng đến vòng bi của hệ truyền động và tăng độ mòn dây đai, có thể dẫn đến nứt dây đai.

Tuy nhiên, độ căng quá thấp cũng có thể gây hại, ví dụ khi xảy ra trượt răng hoặc trượt dây đai. Do đó, việc xác định độ căng dây đai hoặc lực căng sơ bộ bằng thiết bị đo là rất quan trọng. Điều này có thể giúp giảm thiểu chi phí phát sinh do dừng hoạt động không mong muốn do hư hỏng vòng bi hoặc dây đai hỏng. Sử dụng máy đo độ căng dây đai rất phù hợp cho ứng dụng trong sản xuất công nghiệp, công nghệ động cơ, chế tạo máy và công cụ, cũng như trong bảo trì và sửa chữa.

Đặc điểm nổi bật PCE PCE-BTM 2000L

• Đo tần số dao động của dây đai truyền động
• Điều khiển trực quan
• Tính toán lực căng
• Hiển thị độ căng dây đai bằng N
• 6 ngôn ngữ menu
• Bộ nhớ cho 750 giá trị đo

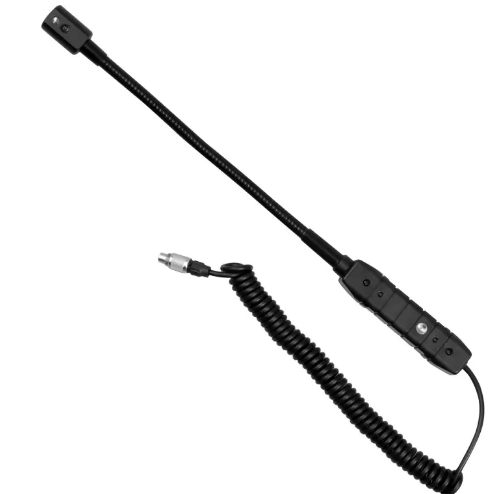

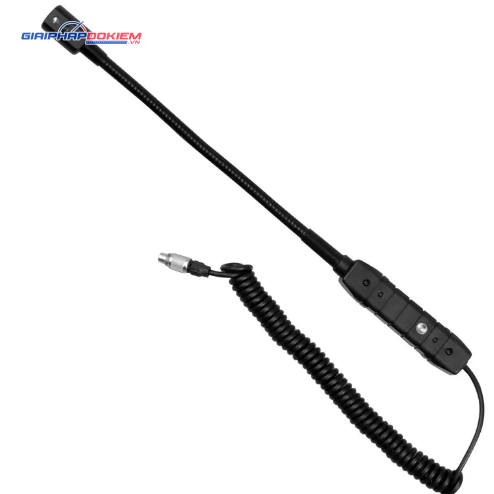

• Cảm biến trên cần cổ ngỗng
• Nhập chiều dài và khối lượng dây đai

Thông số kỹ thuật PCE-BTM 2000L

• Phạm vi đo: 10 … 900 Hz
• Độ chính xác: ± (1% của giá trị đọc + 4 chữ số)
• Độ chính xác lặp lại: ± 1 Hz
• Độ phân giải: <100 Hz: 0.1 Hz; >100 Hz: 1 Hz
• Chiều dài dây đai: tối đa 9,999 m
• Khối lượng dây đai: tối đa 9,999 kg/m
• Chiều dài cảm biến: 25 cm / 9,8 in
• Bộ nhớ: 750 giá trị đo, 15 bộ với 50 điểm đo
• Ngôn ngữ menu: Tiếng Đức, Anh, Tây Ban Nha, Pháp, Ý, Hà Lan
• Nguồn điện: 3 pin AA 1.5 V
• Điều kiện hoạt động: 0 … 50 °C / 32 … 122 °F; tối đa 95% R.H.
• Điều kiện lưu trữ: -20 … 65 °C / -4 … 149 °C; tối đa 95% R.H.
• Kích thước: 150 x 80 x 38 mm / 5.9 x 3.1 x 1.4″
• Trọng lượng: khoảng 200 g / 7 oz bao gồm pin

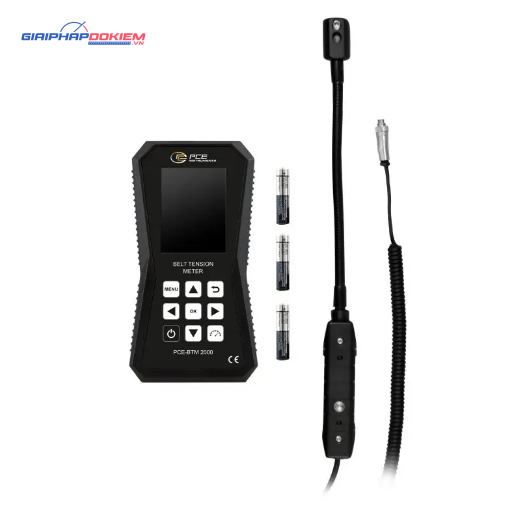

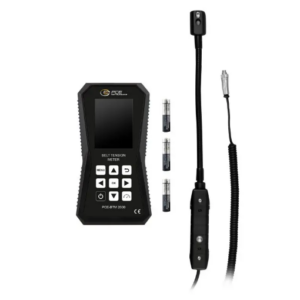

Bộ sản phẩm bao gồm

• 1 x Máy đo lực PCE-BTM 2000L
• 1 x Cảm biến cổ ngỗng (siêu dài)
• 3 x Pin AA 1.5 V
• 1 x Hướng dẫn sử dụng
• 1 x Túi đựng
