Máy đo màu sắc bức xạ Huicolor CL500

Máy đo màu sắc bức xạ Huicolor CL500

Máy đo màu sắc bức xạ Huicolor CL500 là một thiết bị quang học chính xác, hiệu suất cao, được thiết kế để đo lường các thông số về phổ (spectrum), độ rọi (illuminance), và màu sắc của các nguồn sáng.

I. Tổng quan về sản phẩm

Máy quang phổ bức xạ CL500 là máy đo độ sáng tiết kiệm chi phí. Máy quang phổ sử dụng bộ lọc đa kênh làm thành phần quang phổ, có thể thu thập bước sóng 400~700 nm, thu thập năng lượng bức xạ tích phân IR 910 nm, và xuất ra phổ bức xạ khoảng cách 1 nm, dải EV có thể đạt tới 200.000 lx.

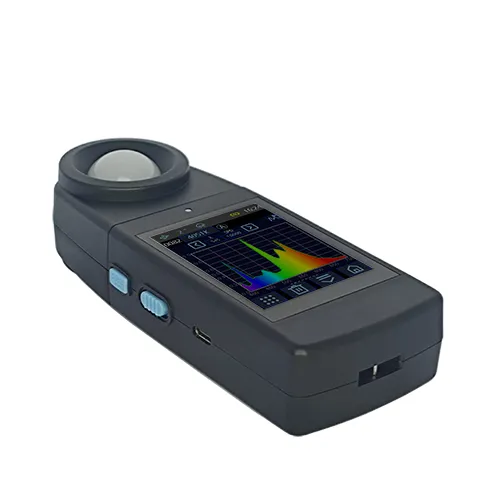

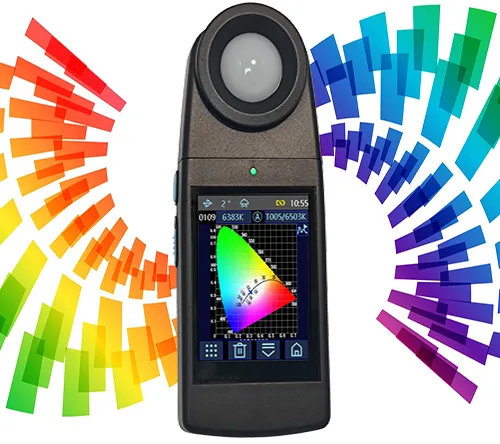

Thiết bị này được trang bị màn hình cảm ứng điện dung TFT 2,8 inch, pin Li-ion 4000 mAh, chip đa chức năng Bluetooth/WIFI, bộ nhớ lưu trữ dung lượng lớn.

Thiết bị này không chỉ có thể đo phổ bức xạ, Ev, CCT, CRI, cân bằng trắng mà còn đo các thông số về gam màu hiển thị, độ đồng đều, CQS, TM-30, nhấp nháy và các thông số khác.

II. Đặc điểm sản phẩm

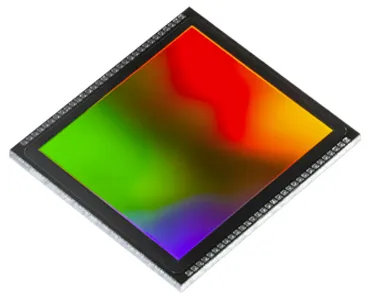

1. Thiết bị sử dụng bộ lọc đa kênh để phân tách ánh sáng, sử dụng cảm biến CMOS làm đầu dò, có tỷ lệ hiệu suất/giá thành cao. Thiết bị có thể thu thập phổ của ánh sáng môi trường và nguồn sáng nhấp nháy trong dải bước sóng 400-700 nm, và xuất ra phổ 1 nm.

2. Thiết bị sử dụng bộ xử lý MCU cấp công nghiệp, được trang bị màn hình cảm ứng điện dung TFT 2,8 inch và bộ nhớ lên đến 2.000 bộ nhớ. Thiết bị vận hành đơn giản và hiệu suất ổn định.

3. Thiết bị được trang bị pin lithium-ion 4000 mAh, cho thời gian chờ dài. Thiết bị cũng được trang bị giao diện Type-C và Bluetooth 5.0, với giao diện WIFI riêng biệt. Các giao diện mở rộng phong phú này rất phù hợp cho việc phát triển thứ cấp và có nhiều ứng dụng.
4. Thiết kế ngoại hình mới lạ và thời trang dựa trên công thái học.

5. Thiết bị này không chỉ có thể kiểm tra quang phổ, Ev, nhiệt độ màu, chỉ số hoàn màu mà còn có thể kiểm tra cân bằng trắng, gam màu hiển thị, độ đồng đều, CQS, độ truyền sáng và các thông số khác, với nhiều ứng dụng rộng rãi.

6. Thiết bị có nhiều chức năng kiểm tra, với các mô-đun chức năng được phân biệt rõ ràng, thao tác đơn giản, trơn tru và trôi chảy.

7. Thiết bị được chế tạo dựa trên phổ bức xạ của các nguồn sáng tiêu chuẩn như D65, A, C, D50 và D75. Ở chế độ so sánh, việc so sánh phổ với các mẫu cần kiểm tra rất thuận tiện.

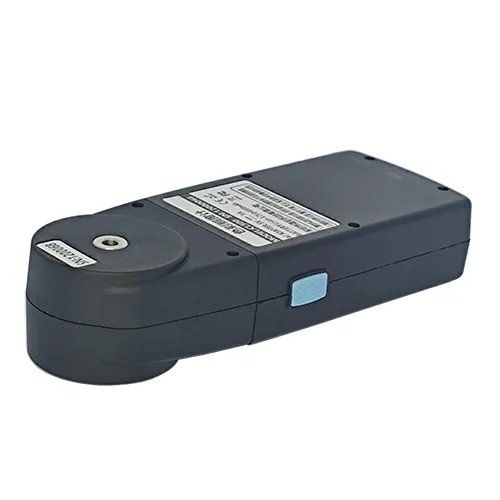

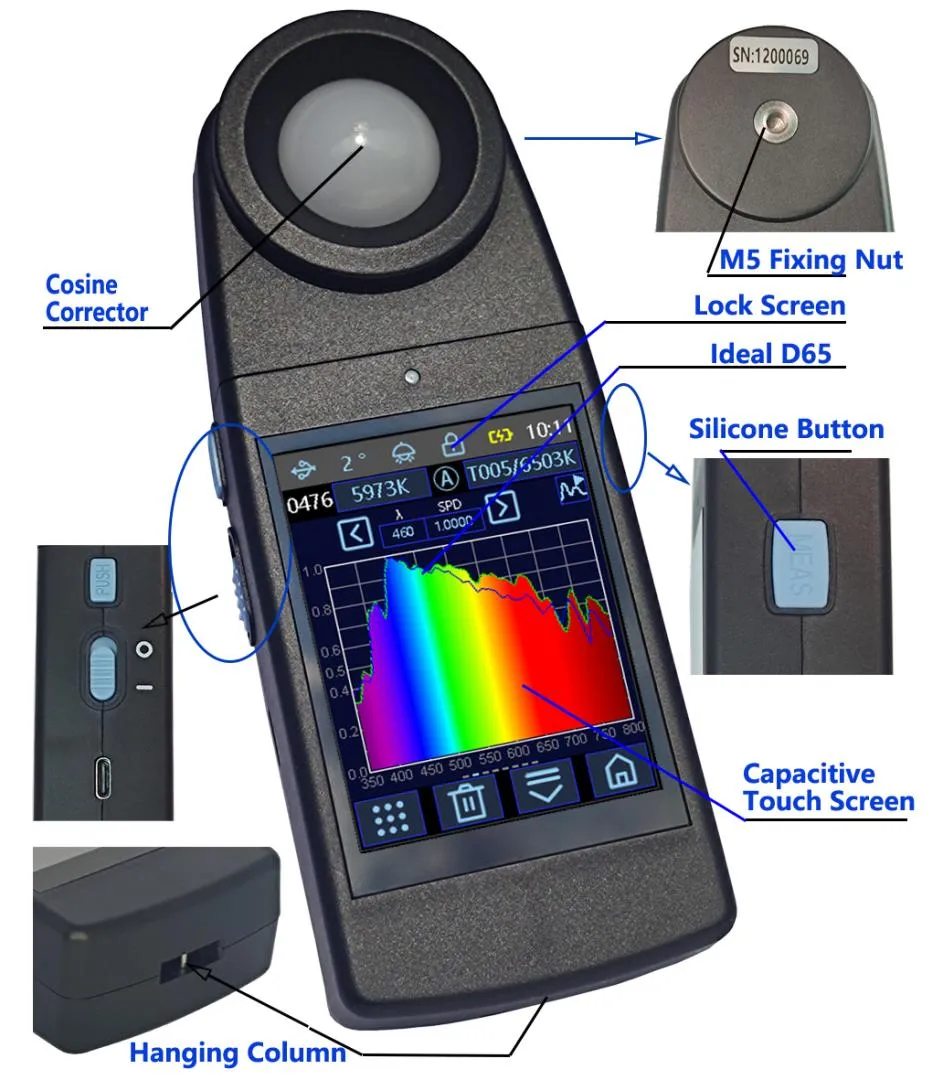

8. Giao diện đo của thiết bị có thể được khóa để tránh thao tác sai; đầu đo của thiết bị có thể tháo rời và có thể lắp theo hướng ngược lại 180 độ, rất tiện lợi khi sử dụng.
9. Kết quả thử nghiệm thiết bị phù hợp tốt với dữ liệu của máy đo độ sáng màu chất lượng cao được công nhận trong ngành.
10. Thiết bị này được ứng dụng rộng rãi trong ngành chiếu sáng LED, chiếu sáng kỹ thuật, nông nghiệp thông minh, màn hình hiển thị, truyền hình đa phương tiện, đèn bảo vệ mắt, tia cực tím UV, v.v.

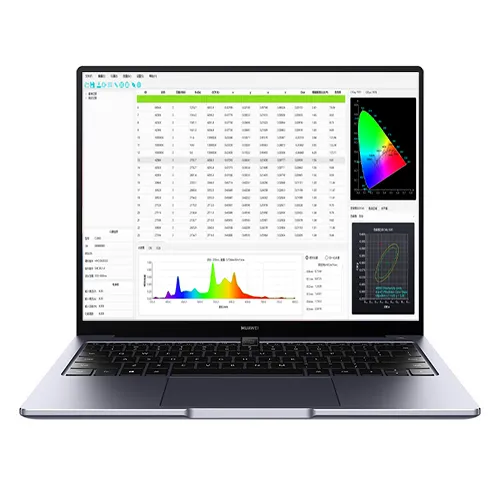

11. Thiết bị có phần mềm PC chuyên nghiệp, Rich SDK (hỗ trợ C #, C++, Python, LabView và các nền tảng khác).

III Ứng dụng

( Lưu ý: Chế độ hoạt động của CL500 và CL800 là giống nhau, hình ảnh một số thiết bị sử dụng CL800 để trình diễn)

3.1 Kiểm tra phổ nguồn sáng LED và trạng thái rắn, Ev, nhiệt độ màu, chỉ số hoàn màu, độ đồng đều, bước sóng chủ đạo, S/p, quang thông và các thông số khác

Thiết bị đo độ sáng màu độc lập CL500 có thể dễ dàng đo quang phổ, Ev, nhiệt độ màu, chỉ số hoàn màu, bước sóng chủ đạo, S/P, bước sóng cực đại, thông số đèn cây, phép đo đèn flash, cân bằng trắng của máy ảnh và các thông số đo khác.

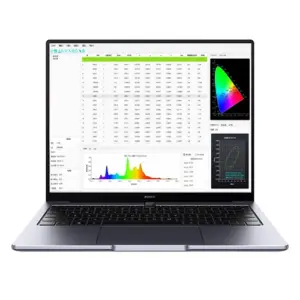

Thông lượng phát sáng có thể được đo bằng cách tích phân hình cầu. Với sự trợ giúp của phần mềm HIQC chuyên nghiệp, việc đo tọa độ sắc độ và phân loại nguồn sáng thể rắn LED có thể được thực hiện dễ dàng.

3.2 Nhiệt độ màu (CCT), Chỉ số hoàn màu (CRI), Đo độ đồng đều của hộp đèn hoặc bảng hiển thị

Các chỉ số kỹ thuật chính của hộp đèn bao gồm: chuẩn hóa phân bố quang phổ của nguồn sáng, độ đồng đều của nguồn sáng, độ ổn định của nguồn sáng, nhiệt độ màu và chỉ số hoàn màu của nguồn sáng, tuổi thọ của nguồn sáng. Máy đo độ sáng màu CL500 có thể dễ dàng đo lường độ ổn định, độ đồng đều và sự phù hợp quang phổ của hộp đèn.

3.3 Kiểm tra độ truyền dẫn

Độ truyền ánh sáng khả kiến ​​thường là tỷ số giữa thông lượng ánh sáng khả kiến ​​ở bước sóng 380-780 nm, độ truyền tia UVA thường là tỷ số giữa thông lượng bức xạ UVA và UVA, và độ truyền tia IR là tỷ số giữa thông lượng bức xạ IR ở bước sóng trên 780 nm.

Nguồn sáng LED hoặc đèn halogen vonfram thường được sử dụng làm nguồn sáng trong máy đo độ truyền quang. Từ kết quả thử nghiệm, các nguồn sáng khác nhau có ảnh hưởng nhất định đến kết quả thử nghiệm độ truyền quang, thường ảnh hưởng khoảng 5%.

Nhiều tiêu chuẩn và tài liệu đã nêu rõ rằng đèn chiếu sáng tiêu chuẩn D65 là đèn chiếu sáng lý tưởng nhất cho máy đo độ truyền quang. Nguồn sáng tiêu chuẩn D65 là quang phổ mặt trời trung bình của bán cầu bắc Trái Đất, do đó độ truyền quang được thử nghiệm trong điều kiện nguồn sáng này rất đại diện và dễ dàng được công chúng chấp nhận. Khác xa với nguồn sáng tiêu chuẩn D65, nên kết quả thử nghiệm không được tốt lắm.

Máy đo độ sáng màu CL500 có thể sử dụng ánh sáng mặt trời ngoài trời (càng gần nguồn sáng tiêu chuẩn D65 càng tốt) làm nguồn sáng, sau hai lần thử nghiệm, kính thử nghiệm rất tiện lợi, kính kiến ​​trúc trong nguồn sáng tiêu chuẩn D65 trong điều kiện truyền sáng.

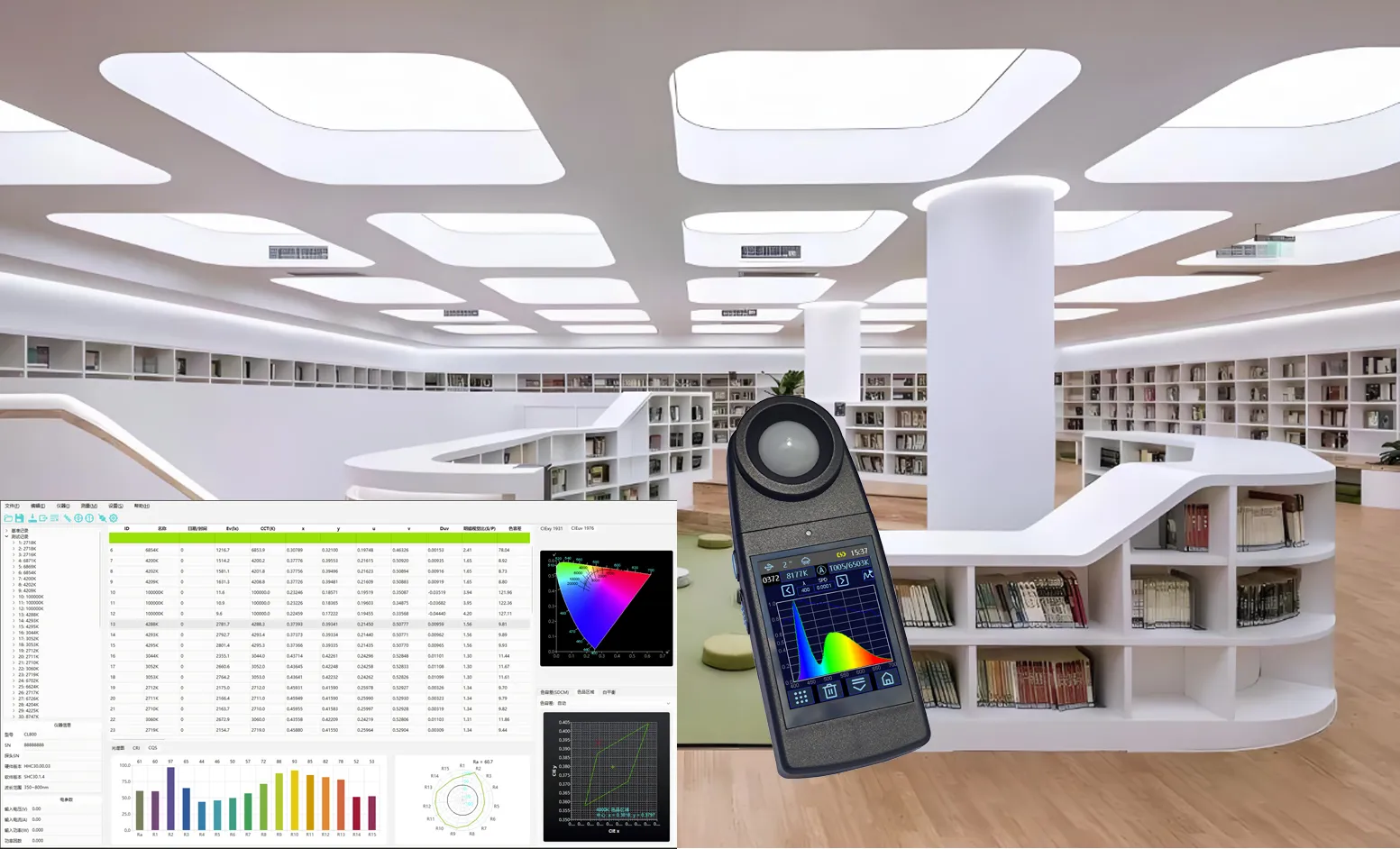

3.4 Độ rọi, nhiệt độ màu, chỉ số hoàn màu, phép đo bước sóng chủ đạo cho nguồn sáng thư viện và văn phòng

Nhiều tiêu chuẩn chiếu sáng có những yêu cầu nhất định về độ rọi, nhiệt độ màu, chỉ số hoàn màu và các chỉ số khác của chiếu sáng công trình đô thị và chiếu sáng văn phòng. Độ rọi màu CL500 có thể được sử dụng để đo các chỉ số trên theo thời gian thực.

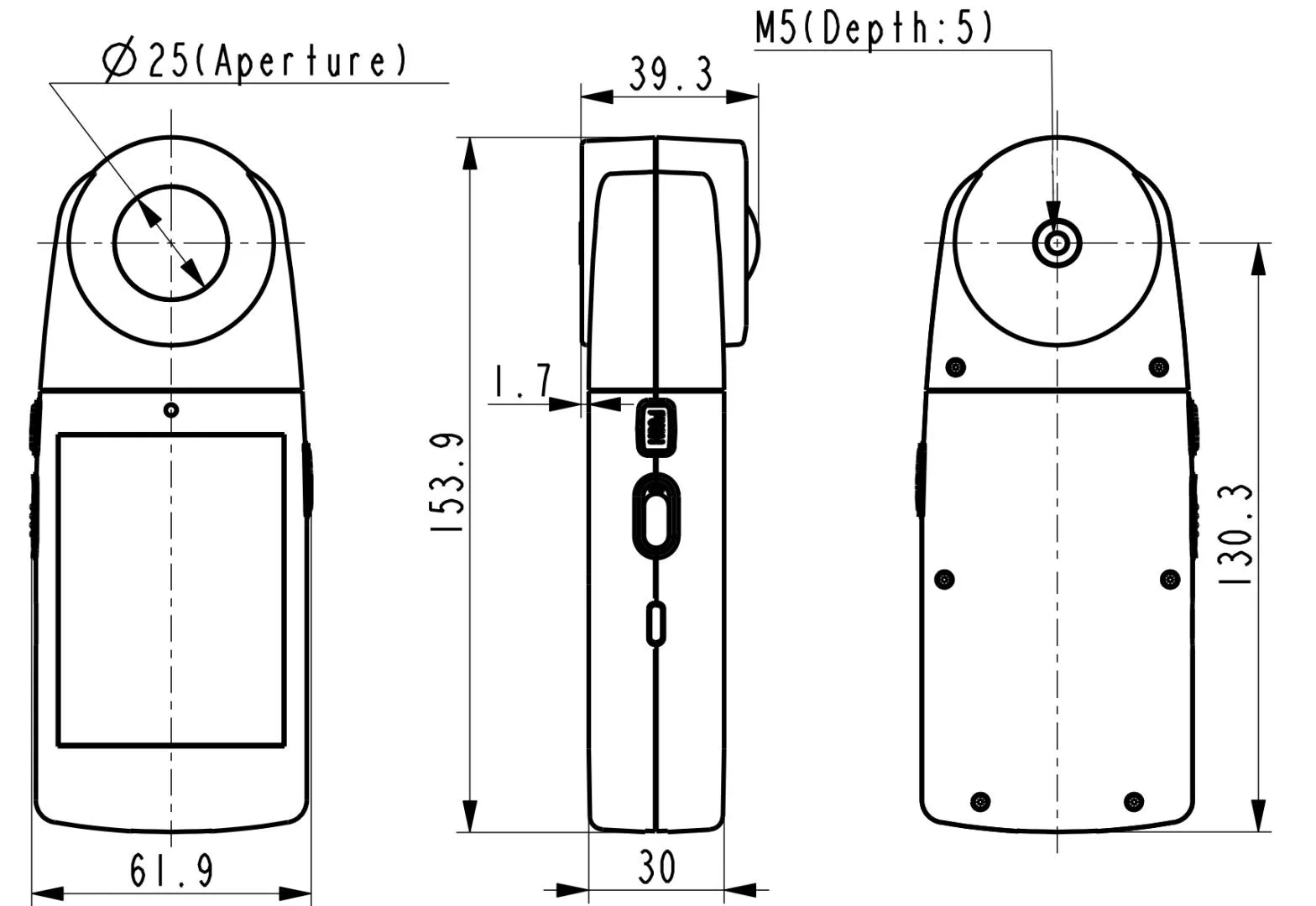

IV Kích thước

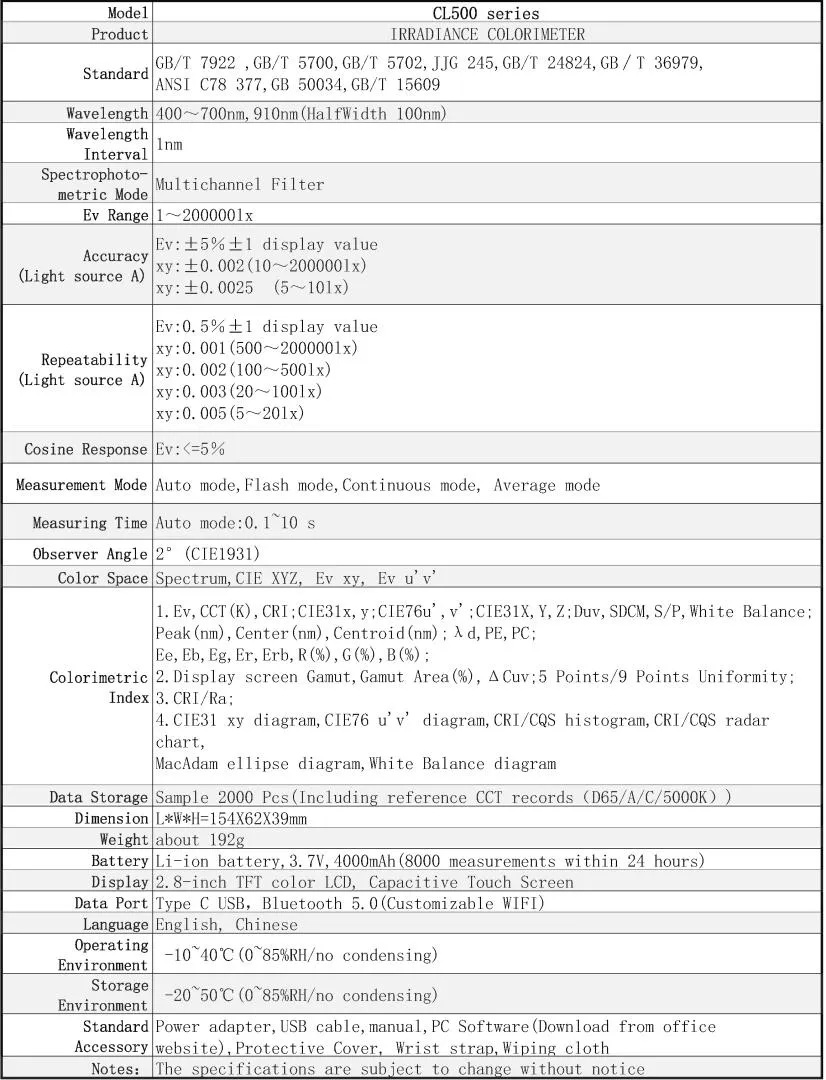

V. Thông số kỹ thuật
