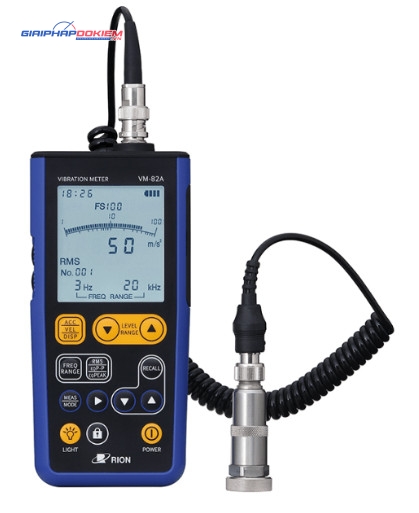

Giới thiệu Máy đo rung cầm tay RION VM-82A

Máy đo độ rung đa năng VM-82A được thiết kế chủ yếu để bảo trì và kiểm tra máy móc công nghiệp, đặc biệt chú trọng đến máy móc quay. Gia tốc, vận tốc và độ dịch chuyển có thể được đo dễ dàng bằng cách sử dụng dải tần số phù hợp, cho phép đánh giá toàn diện và chính xác các rung động của máy.

Một loạt các ứng dụng có thể

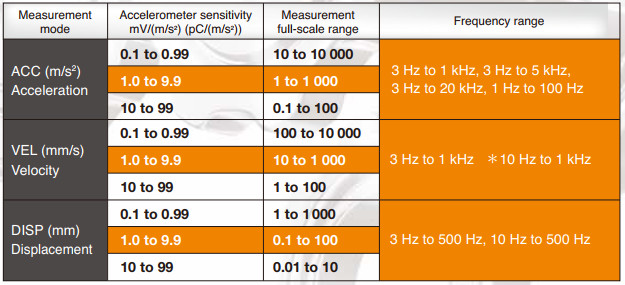

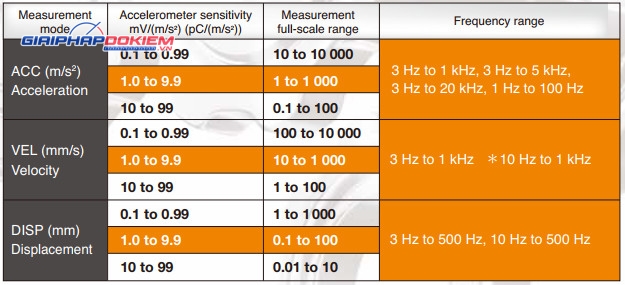

Sử dụng gia tốc kế tiêu chuẩn PV-57ｴ được cung cấp kèm theo thiết bị, phạm vi đo của VM-82A được chỉ ra Orange colored trong phần trong bảng. Việc chọn một gia tốc kế khác giúp có thể thực hiện nhiều phép đo khác. Độ nhạy của gia tốc kế, phạm vi đo toàn thang đo và dải tần số có thể được đặt để đạt được các cấu hình đo được hiển thị trong bảng.

* Các đặc tính điện đối với vận tốc từ 10 Hz đến 1 kHz phù hợp với các yêu cầu về dải tần của JIS B 0907 “Rung động cơ học của máy quay và máy chuyển động tịnh tiến – Yêu cầu đối với các thiết bị đo mức độ rung động”

Khả năng lưu trữ dữ liệu Máy đo rung cầm tay RION VM-82A

Bộ nhớ trong của VM-82A có thể chứa tới 1000 dữ liệu. Trong chế độ thu hồi, bất kỳ dữ liệu nào được lưu trữ đều có thể được hiển thị lại dễ dàng bằng cách chỉ định địa chỉ mong muốn. Dữ liệu được lưu trữ cũng có thể được chuyển sang máy tính. ＊ Chỉ báo biểu đồ dạng thanh và chỉ báo dung lượng pin còn lại không được lưu trữ. (Phần mềm chuyển giao có thể được tải xuống miễn phí từ trang web Rion.)

Màn hình hiển thị dễ đọc Máy đo rung cầm tay RION VM-82A

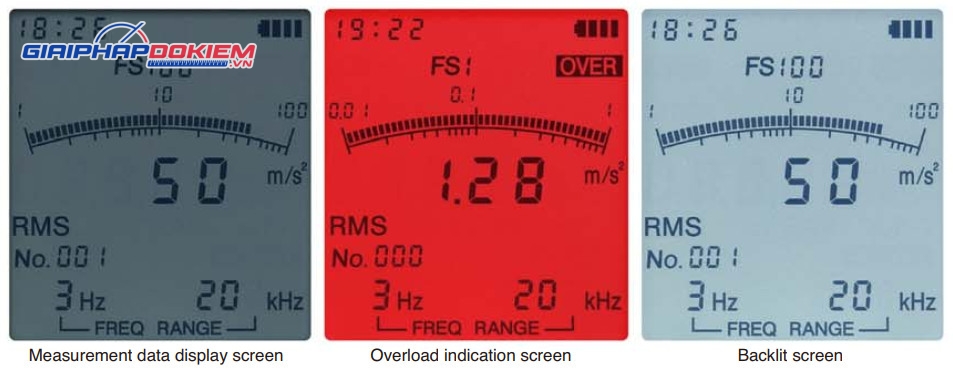

Màn hình LCD lớn hiển thị đồng hồ đo biểu đồ thanh và số đọc cùng lúc, giúp bạn dễ dàng đánh giá trực quan mọi thay đổi ngay lập tức. Màn hình cũng hiển thị cài đặt dải tần và các thông tin hữu ích khác. Có thể bật đèn nền nếu cần, cho phép sử dụng thiết bị ở những nơi tối. Trong trường hợp quá tải, chỉ báo “OVER” xuất hiện và toàn bộ màu hiển thị chuyển sang màu đỏ.

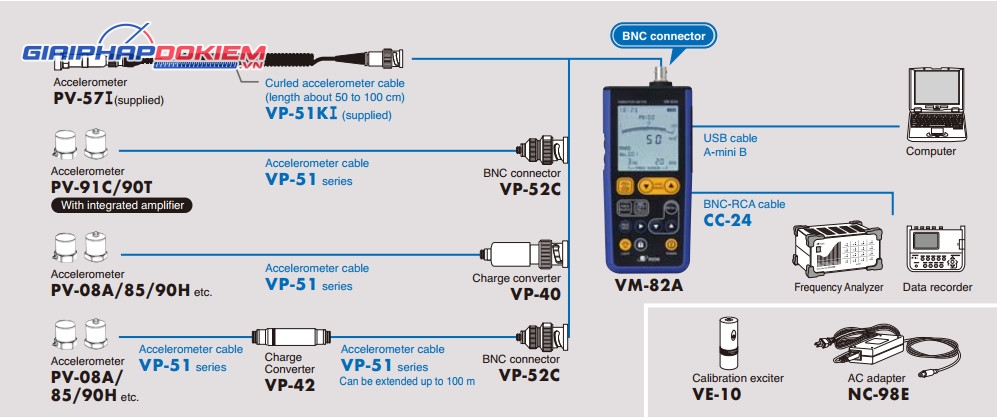

Cấu hình hệ thống

Thông số kỹ thuật Máy đo rung cầm tay RION VM-82A

– Thiết bị đo độ rung VM-82A được thiết kế dùng trong công nghiệp với dải đo lớn. Máy đặt biệt phù hợp cho quá trình kiểm tra hàng ngày đối với các máy móc có sự chuyển động, quay, đặc biệt là kiểm tra thử nghiệm máy.
– Các giá trị đo gia tốc (ACC), vận tốc (VEL), biên độ (DISP) có thể dễ dàng thực hiện đối với các dải tần số phù hợp, cho phép đo chính xác và toàn diện sự rung động của máy
– Dải đo với PV57I
       + Gia tốc (ACC): 0.02 đến 200m/s2 EQ PEAK 1Hz đến 5kHz
       + Vận tốc (VEL):
                       0.3 đến 1000mm/s    RMS 3Hz đến 1kHz
                       0.1 đến 1000mm/s    RMS 10Hz đến 1kHz
       + Biên độ (DISP):
                       0.02 đến 100mm       EQ PEAK 3Hz đến 500Hz
                       0.001 đến 100mm     EQ PEAK 10Hz đến 500Hz
       + Tần số gia tốc : 3Hz đến 1kHz, 3Hz đến 5kHz
                       1Hz đến 100Hz, 3Hz đến 20kHz
       + Tần số vận tốc: 10Hz đến 1kHz., 3Hz đến 1kHz
       + Tần số biên độ: 10Hz đến 500Hz, 3Hz đến 500Hz
 – Dải đo đầy thang đo:
với gia tốc áp điện PV57I, độ nhạy :  1đến 9.9m/s2
   (Pc/m/s2)
       + Gia tốc: 1,10, 100, 1000 m/s2
       + Vận tốc: 10, 100, 1000 mm/s
       + Biên độ: 0.1, 1, 10, 100mm
 – Tham số chỉ thị: EQ PEAK=RMSx√2  Eqp-p =EQ PEAK x2
       + gia tốc: RMS, EQ PEAK
       + Vận tốc: RMS, EQ PEAK
       + Biên độ: RMS, EQ PEAK, EQ pp
 – Hiển thị
       + Hiển thị số: 3 số từ 001 đến 128
       + Thanh hiển thị: thang logarit, 1 đến 100% đầy thang
       + Hiển thị đặc trưng: RMS, EQ PEAK, EQ pp
       + Hiển thị chế độ  : m/s2. mm/s, mm
       + Hiển thị dải tần: dải tần lựa chọn cho mỗi kiểu đo
       + Hiển thị địa chỉ bộ nhớ: 000 đến 999 ( 1000 địa chỉ)
       + Hiển thị trạng thái pin: hiển thị 4 đoạn
       + Hiển thị thời gian: năm, tháng, ngày, giờ, phút
       +Hiển thị độ nhạy gia tốc: 0.10 đến 0.99, 1.0 đến 9.9; 10 đến 99mV(m/s2)
       + Chiếu sáng ngược: LED
       + Hiển thị quá tải: chỉ báo ” OVER” trên màn hình LC
 – Bộ nhớ dữ liệu: lưu tối đa 1000 dữ liệu ở bộ nhớ trong
 – Đầu ra:
       + Đầu ra AC : đầy thang 1V
                             đầu ra trở kháng: xấp xỉ 600Ω
       + Đầu ra DC: đầy thang: 1V
                            đầu ra trở kháng: 600Ω
       + Điện áp ra và hiển thị chính xác:
                            Gia tốc ACC: Dải đầy thang ± 2%(80Hz)
                            Vận tốc VEL: Dải đầy thang ± 3%(80Hz)
                            Biên độ DISP: Dải đầy thang ± 5%(80Hz)
       +Độ chính xác tổng thế:
                            Gia tốc: Dải đầy thang ± 5%(80Hz)
 – Giao diện:
       + Giao diện truyền thông nối tiếp: với dữ liệu đầu ra và điều khiển từ xa
       + Kết nối máy in:
 – Điều kiện hoạt động:
       + Gia tốc: -20 đến 70C, < 90%RH
       + Thiết bị chính: -10 đến +50C, < 90%RH
 – Nguồn cung cấp:
       + DC: 4pin IEC R6
       + AC: NC-98C( phụ kiện lựa chọn thêm)
Điện năng tiêu thụ : xấp xỉ 65mA
 – Thời gian sử dụng pin:
       + Pin alkaline: xấp xỉ: 24h
       + Pin Nickel- hydride: xấp xỉ 32h
 – Kích thước, trọng lượng: 171.5x 74×25.5, nặng xấp xỉ: 270g (kể cả 4 pin)
Trọn bộ bao gồm:
– Máy chính VM-82A
– Cảm biến gia tốc PV-57I
– Cáp nối cảm biến gia tốc VP-51KI
– Đầu nam châm đính kèm VP-53S
– Pin AA
– Chứng chỉ xuất xứ – CO (sao y dấu công ty)
– Chứng chỉ chất lượng – CQ (sao y dấu công ty)
– Tài liệu hướng dẫn sử dụng
