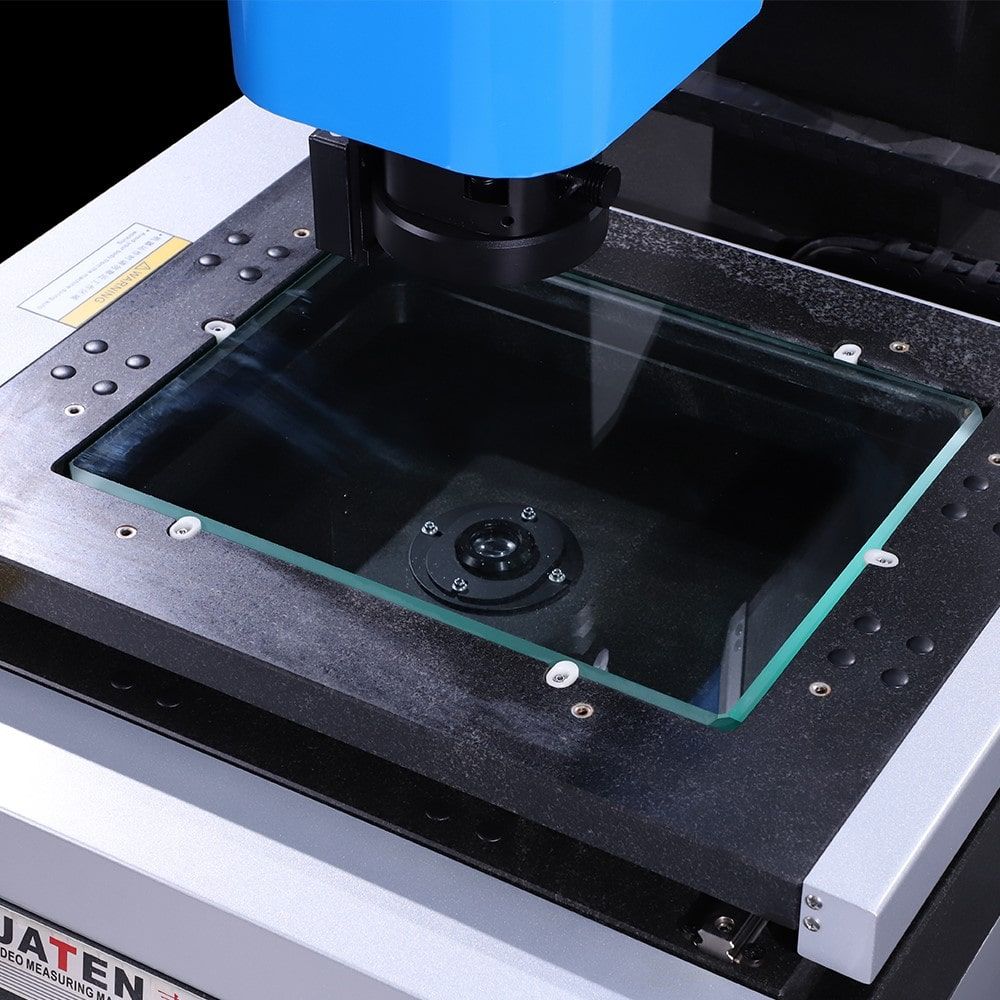

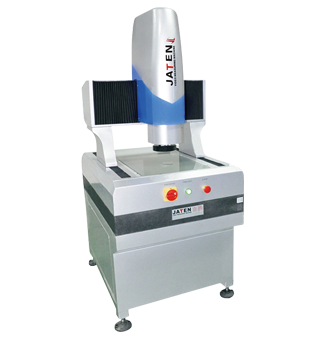

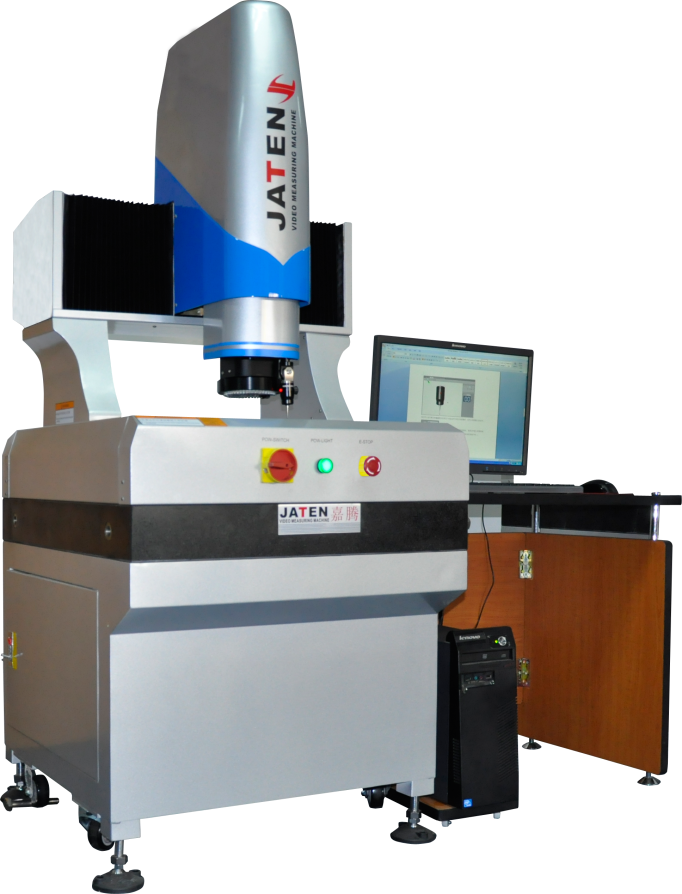

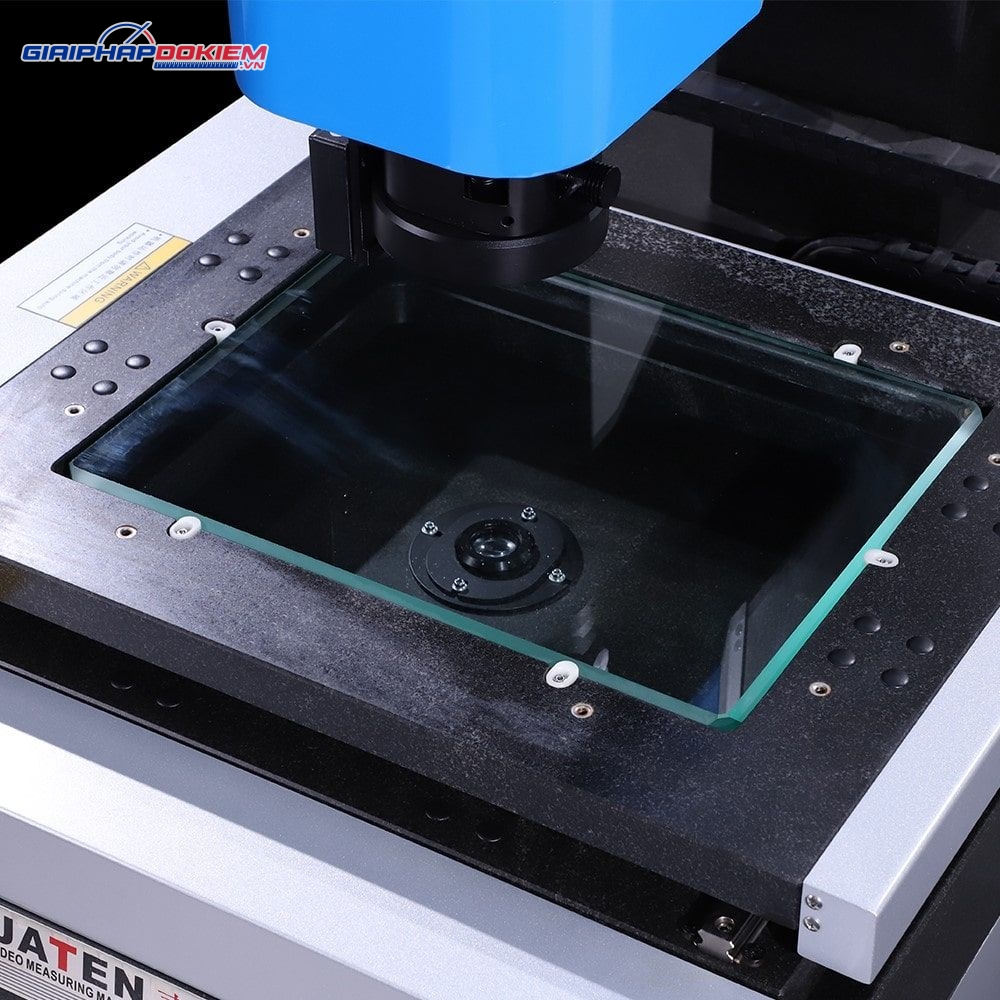

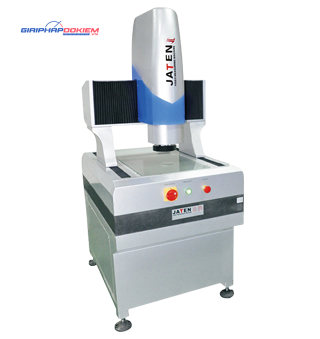

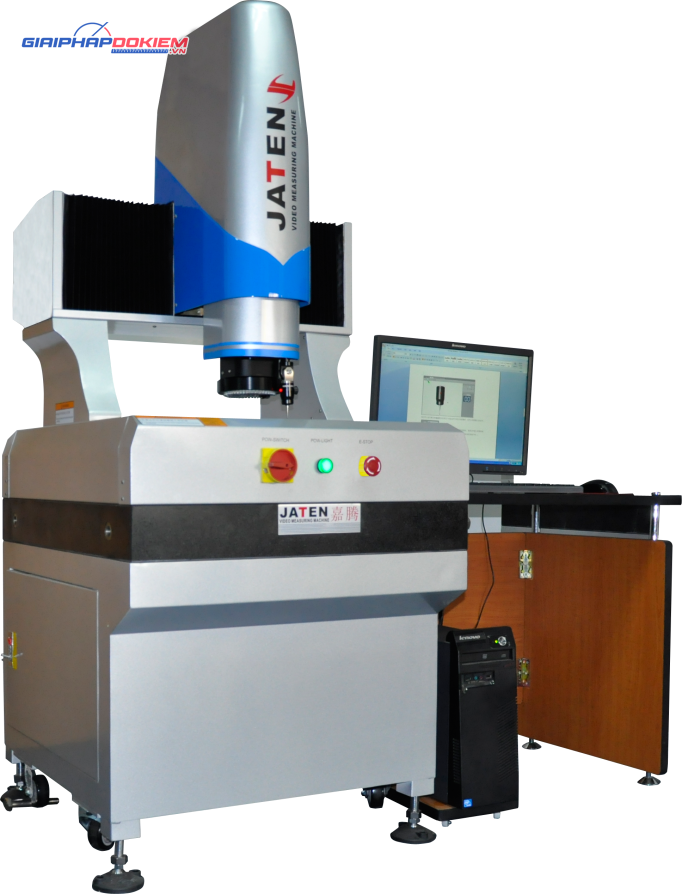

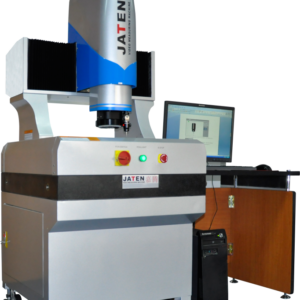

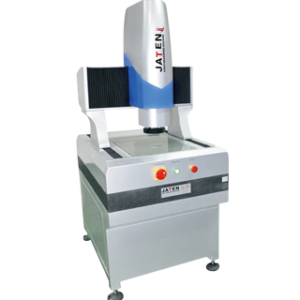

Máy đo toạ độ 2.5D Jaten QVS-4030CNC

Giới thiệu ản phẩm Máy đo toạ độ 2.5D Jaten QVS-4030CNC

Máy đo toạ độ 2.5D Jaten QVS-4030CNC sở hữu thiết kế nhỏ gọn, hiệu suất làm việc cao với chi phí hợp lý, dễ dàng vận hành và không cần bố trí trong phòng thí nghiệm riêng biệt. Hệ thống được trang bị chức năng đo 3D, cho phép tối ưu hóa các điểm đo theo vector, giúp việc sử dụng điện cực đồng trong sản xuất trở nên thuận tiện hơn.

Thiết bị hỗ trợ chuyển đổi tín hiệu giữa dạng số và dạng tương tự, đồng thời tương thích với nhiều phần mềm 3D khác nhau. Kết quả đo có thể xuất thành báo cáo chi tiết, tích hợp chức năng đo động trên nền tảng CAD. Ngoài ra, hệ thống cho phép lập trình ngoại tuyến, đo nhanh với khả năng bảo mật đồ họa hoàn thiện hơn trong quá trình cài đặt. Chức năng đo tự động ba tọa độ cùng các mô-đun tối ưu hóa dành cho điện cực đồng góp phần nâng cao độ chính xác và hiệu quả đo lường.

Thông số kỹ thuật của QVS-4030CNC

• Di chuyển trục X,Y: 400x300mm
• Di chuyển trục Z: 200mm
• Tỷ lệ tuyến tính 3 trục X / Y / Z (2,5D): Thang đo tuyến tính GSI của Hoa Kỳ, Độ phân giải: 0,0005mm
• Độ chính xác: Trục X / Y: ≤3 + L / 200 (um) / Trục Z: ≤4 + L / 200 (um)
• Tính lặp lại: ± 2um
• Sự chiếu sáng: Viền: Đèn LED 256 cấp có thể điều chỉnh Chiếu sáng lạnh
• Mặt: Có thể điều chỉnh 256 lớp LED 6 vòng & 48 phân khu Chiếu sáng lạnh
• Đo lường 3D: Mô-đun 3D và Đầu dò cảm ứng Renishaw MCP-K2 của Vương quốc Anh
• Công suất tải tối đa: 35Kg
• Kích thước: 1540x1066x1750mm
• Khối lượng tịnh: 620Kg
