Máy đo toạ độ 2.5D Jaten QVS-5040CNC

Mô tả sản phẩm Máy đo toạ độ 2.5D Jaten QVS-5040CNC

Máy đo toạ độ 2.5D Jaten QVS-5040CNC có thiết kế nhỏ gọn, mang lại hiệu suất làm việc cao với mức chi phí hợp lý, dễ sử dụng và không yêu cầu lắp đặt trong môi trường phòng thí nghiệm. Hệ thống hỗ trợ đo 3D với khả năng tối ưu hóa các điểm đo theo vector, giúp quá trình sử dụng điện cực đồng trong sản xuất tại nhà máy thuận tiện và hiệu quả hơn. Ngoài ra, thiết bị cho phép chuyển đổi tín hiệu giữa dạng số và dạng tương tự, đồng thời tương thích với nhiều phần mềm 3D khác nhau.

Kết quả đo có thể được xuất thành báo cáo đầy đủ, tích hợp chức năng đo động trên nền tảng CAD. Hệ thống còn hỗ trợ lập trình ngoại tuyến và đo nhanh, đi kèm khả năng bảo mật đồ họa hoàn chỉnh hơn trong quá trình cài đặt. Bên cạnh đó, chức năng đo lường tự động ba tọa độ cùng các mô-đun tối ưu hóa chuyên biệt cho điện cực đồng giúp nâng cao độ chính xác và hiệu quả đo.

Thông số kỹ thuật của QVS-5040CNC

• Di chuyển trục X,Y: 500x400mm
• Di chuyển trục Z: 200mm
• Tỷ lệ tuyến tính 3 trục X / Y / Z (2,5D): Thang đo tuyến tính GSI của Hoa Kỳ, Độ phân giải: 0,0005mm
• Độ chính xác: Trục X / Y: ≤3 + L / 200 (um) / Trục Z: ≤4 + L / 200 (um)
• Tính lặp lại: ± 2um
• Sự chiếu sáng: Viền: Đèn LED 256 cấp có thể điều chỉnh Chiếu sáng lạnh
• Mặt: Có thể điều chỉnh 256 lớp LED 6 vòng & 48 phân khu Chiếu sáng lạnh

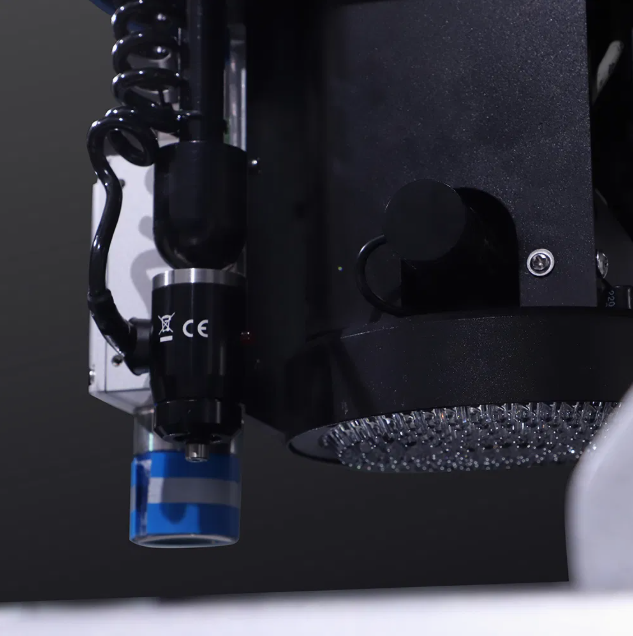

• Đo lường 3D: Mô-đun 3D và Đầu dò cảm ứng Renishaw MCP-K2 của Vương quốc Anh
• Công suất tải tối đa: 30Kg
• Kích thước: 1740x1116x1760mm
• Khối lượng tịnh: 630Kg

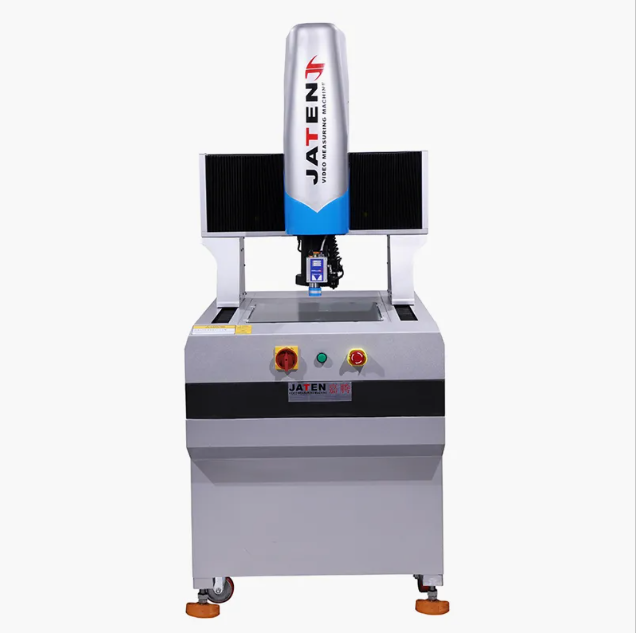

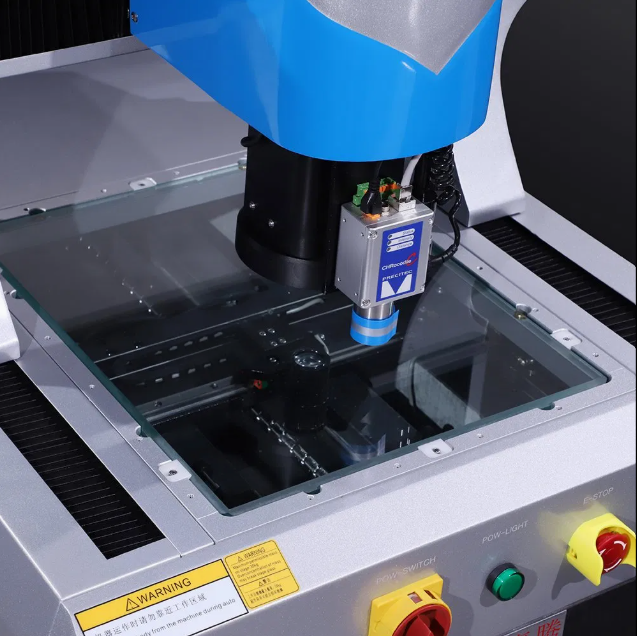

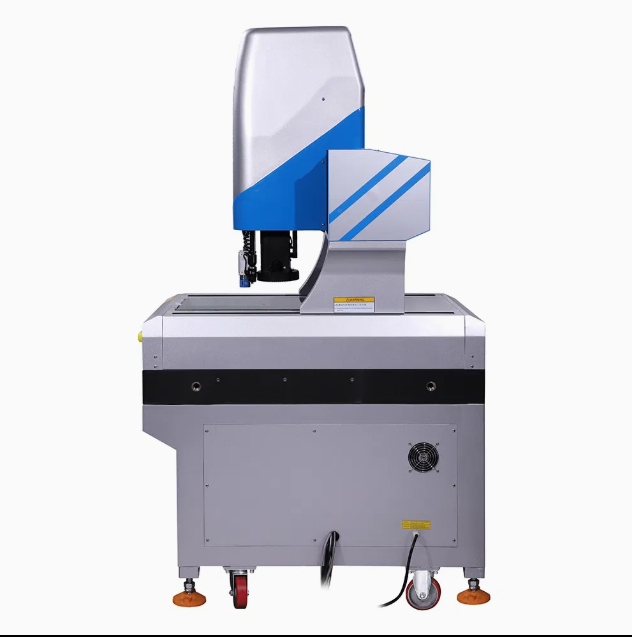

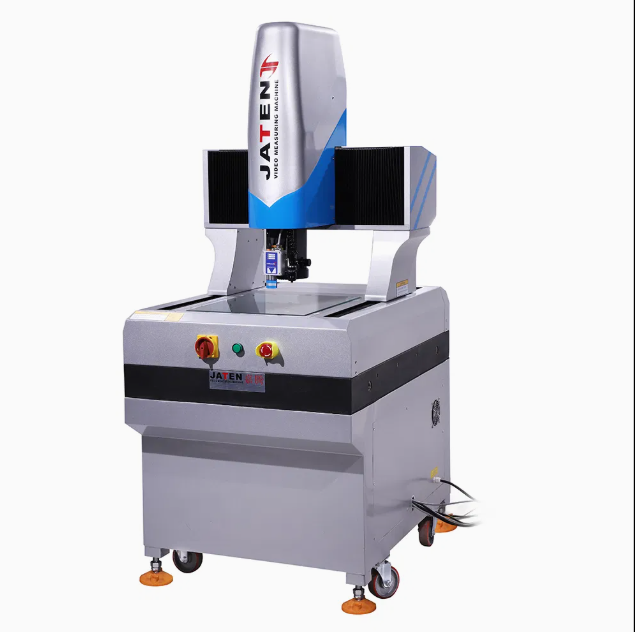

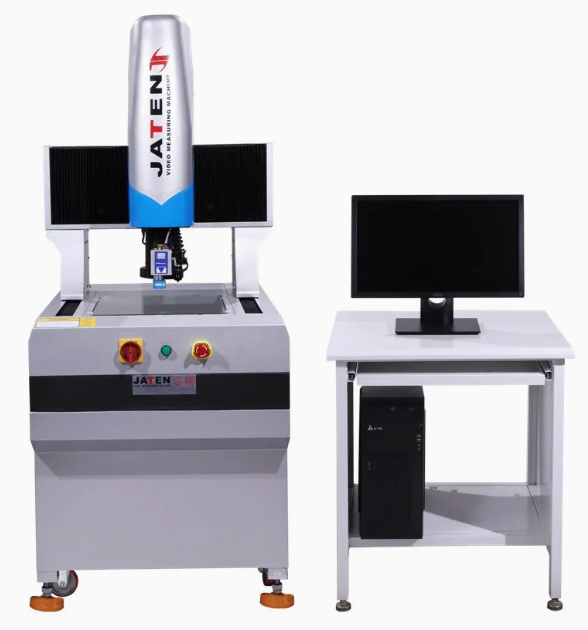

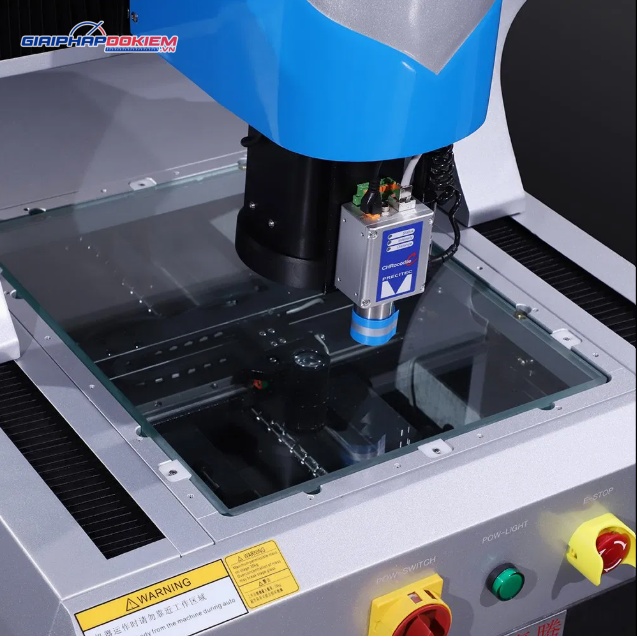

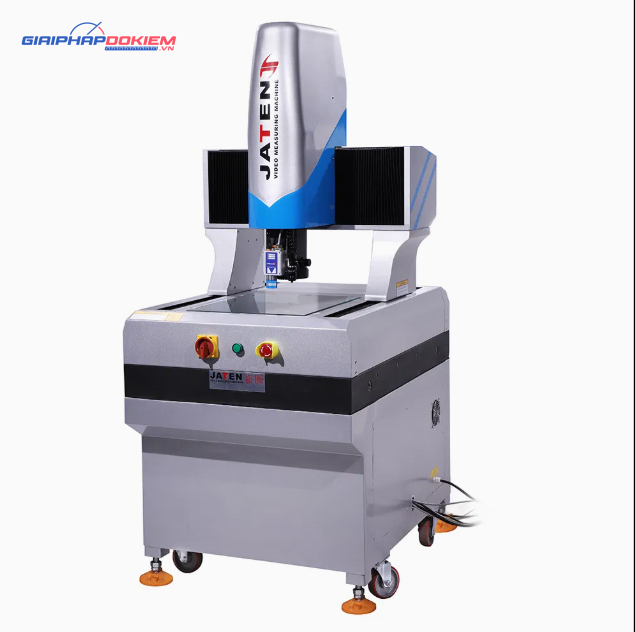

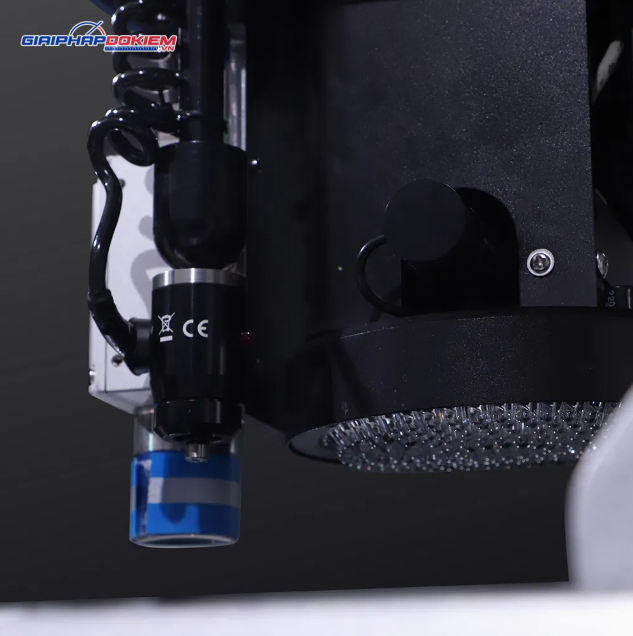

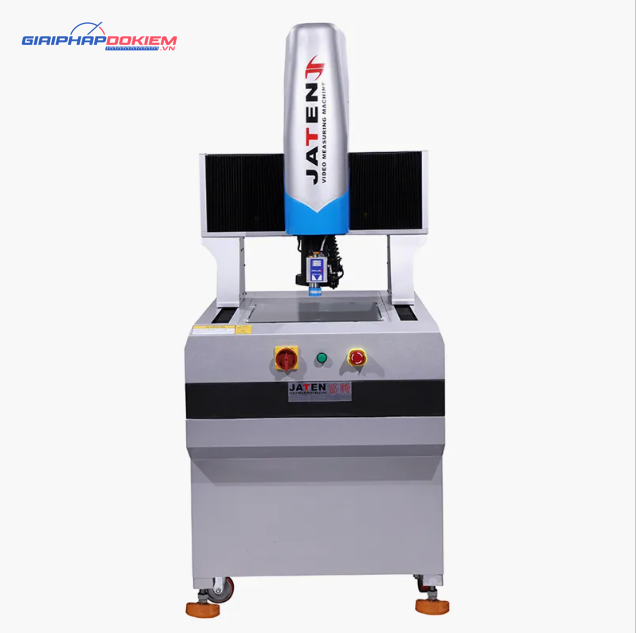

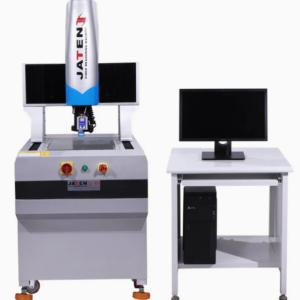

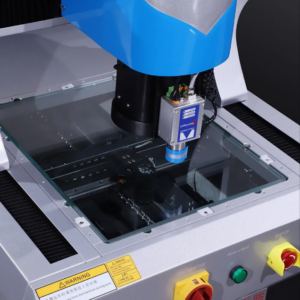

Hình ảnh của sản phẩm QVS-5040CNC
