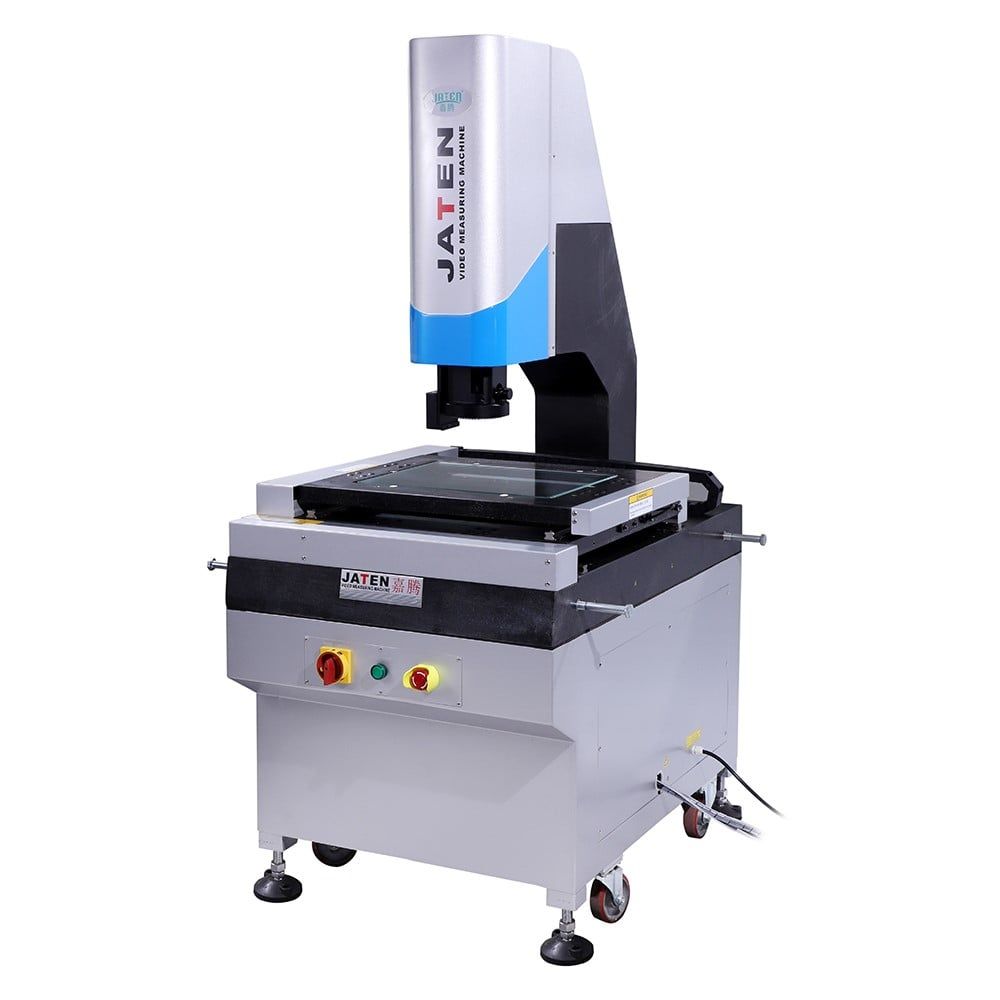

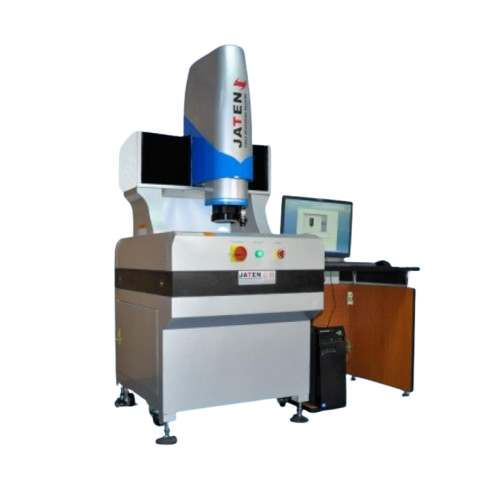

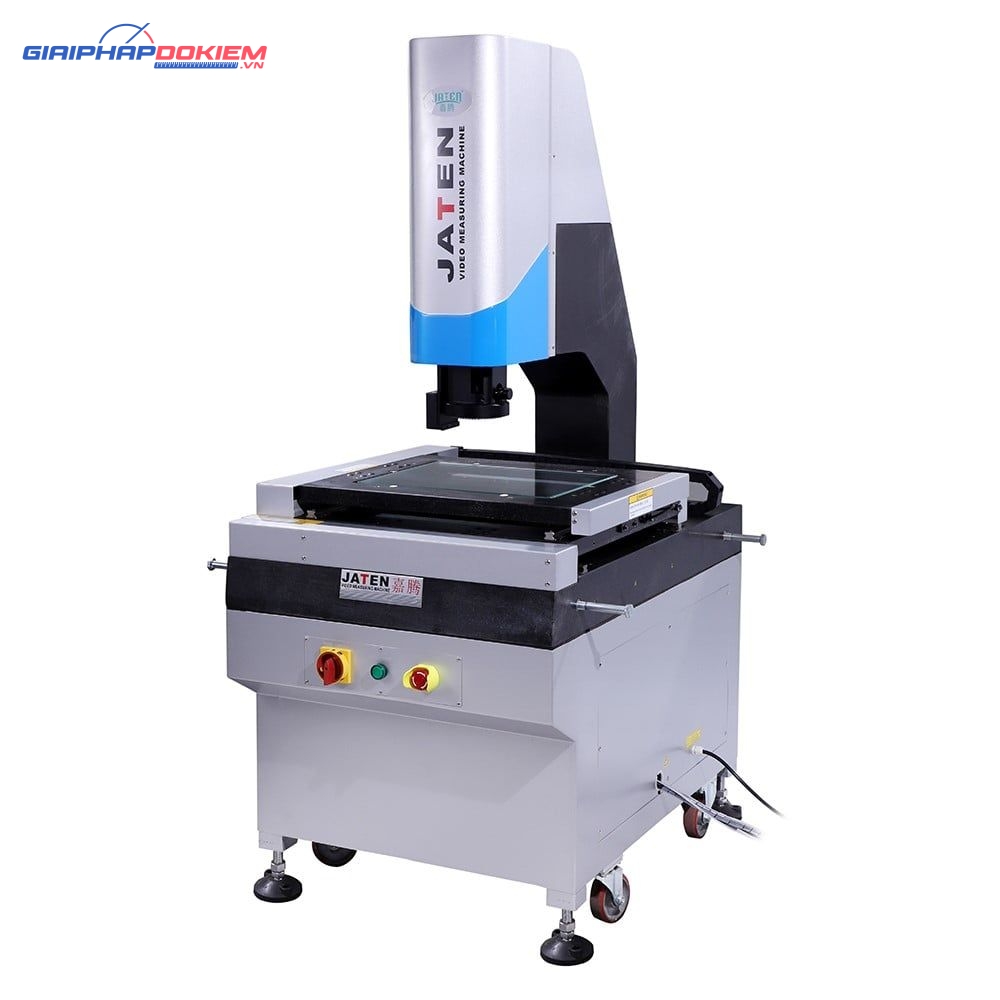

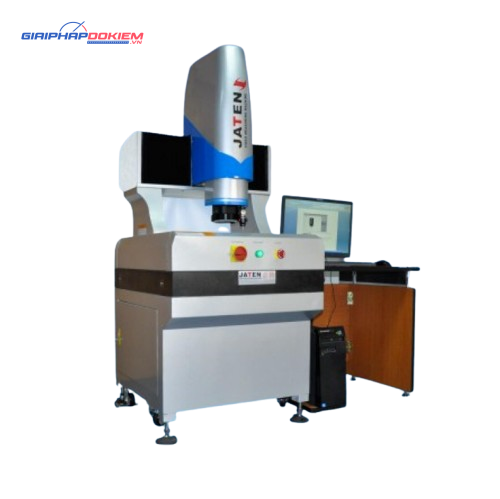

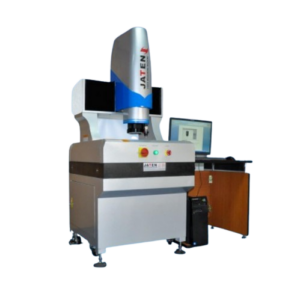

Máy đo toạ độ 2.5D Jaten QVS-6050CNC

Giới thiệu Máy đo toạ độ 2.5D Jaten QVS-6050CNC

Máy đo toạ độ 2.5D Jaten QVS-6050CNC có kích thước nhỏ gọn nhưng vẫn đảm bảo hiệu suất vận hành cao với chi phí đầu tư hợp lý, dễ sử dụng và không cần bố trí trong phòng thí nghiệm chuyên biệt. Hệ thống được trang bị chức năng đo 3D, cho phép tối ưu hóa các điểm đo theo vector, giúp việc ứng dụng điện cực đồng trong môi trường sản xuất của nhà máy trở nên thuận lợi hơn.

Bên cạnh đó, thiết bị hỗ trợ chuyển đổi tín hiệu từ kỹ thuật số sang tương tự và tương thích với nhiều phần mềm 3D khác nhau. Kết quả đo có thể được xuất thành báo cáo, tích hợp chức năng đo động trên nền tảng CAD. Ngoài ra, hệ thống cho phép lập trình ngoại tuyến và đo nhanh, đồng thời nâng cao mức độ bảo mật đồ họa trong quá trình cài đặt. Chức năng đo lường tự động ba tọa độ cùng các mô-đun tối ưu hóa chuyên dụng cho điện cực đồng góp phần nâng cao độ chính xác và hiệu quả đo lường.

Thông số kỹ thuật của QVS-6050CNC

• Di chuyển trục X,Y: 600x500mm
• Di chuyển trục Z: 200mm
• Tỷ lệ tuyến tính 3 trục X / Y / Z (2,5D): Thang đo tuyến tính GSI của Hoa Kỳ, Độ phân giải: 0,0005mm
• Độ chính xác: Trục X / Y: ≤3 + L / 200 (um) / Trục Z: ≤4 + L / 200 (um)
• Tính lặp lại: ± 2um

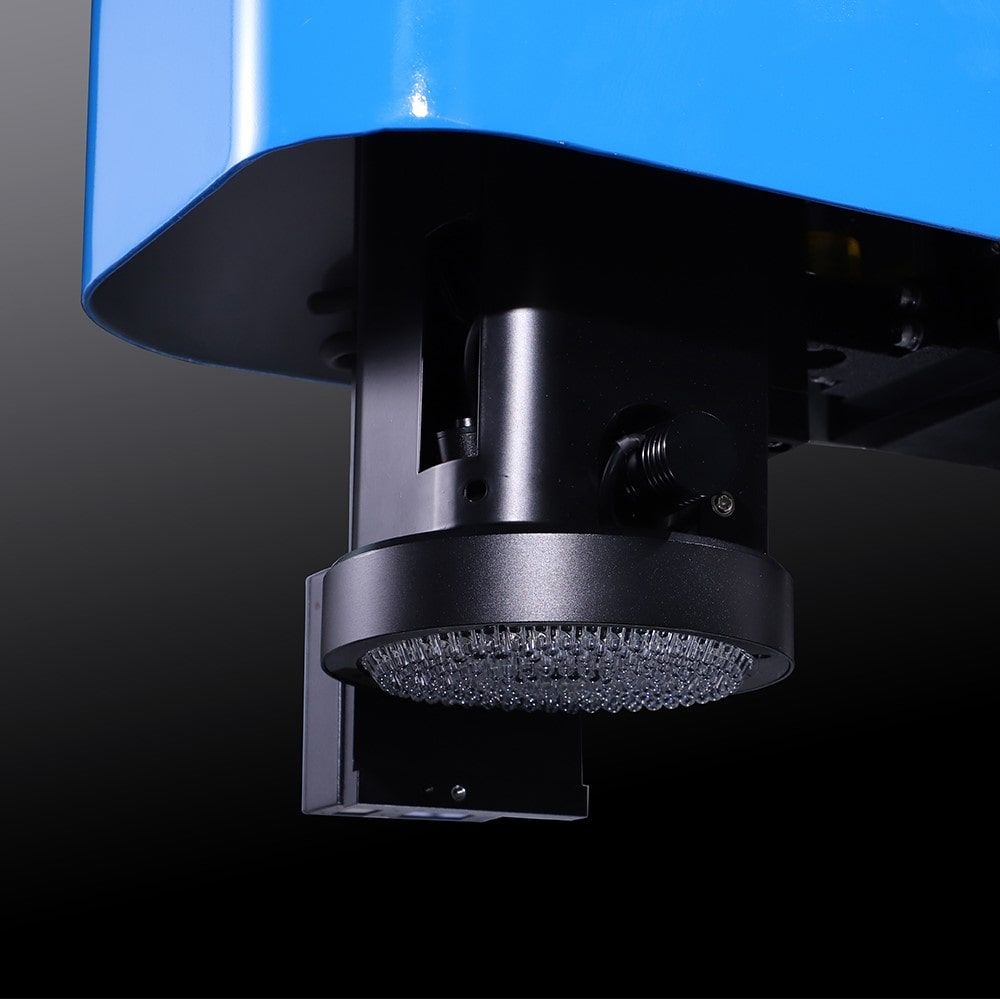

• Sự chiếu sáng: Viền: Đèn LED 256 cấp có thể điều chỉnh Chiếu sáng lạnh
• Mặt: Có thể điều chỉnh 256 lớp LED 6 vòng & 48 phân khu Chiếu sáng lạnh
• Đo lường 3D: Mô-đun 3D và Đầu dò cảm ứng Renishaw MCP-K2 của Vương quốc Anh
• Công suất tải tối đa: 30Kg
• Kích thước: 1740x1116x1760mm
• Khối lượng tịnh: 700Kg
