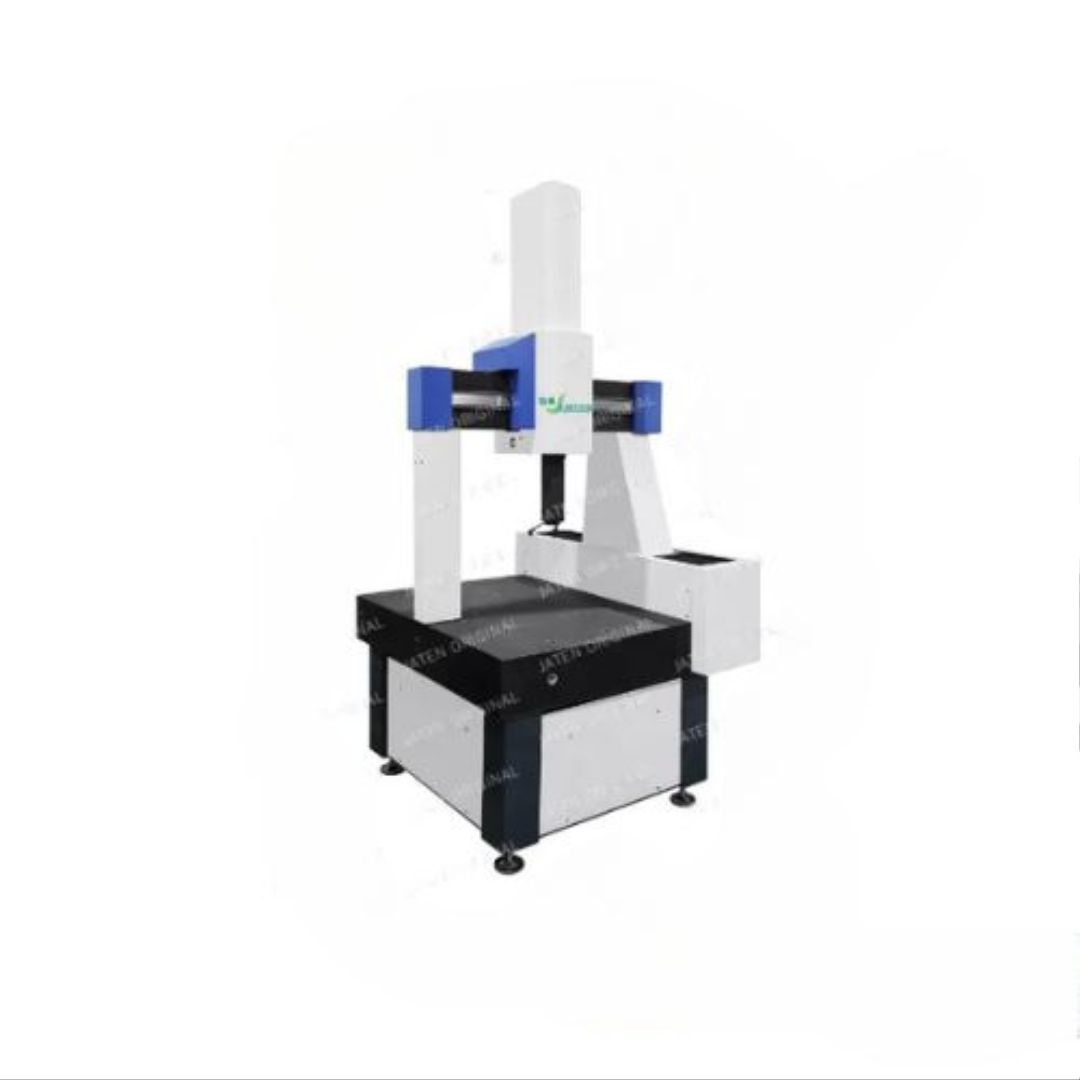

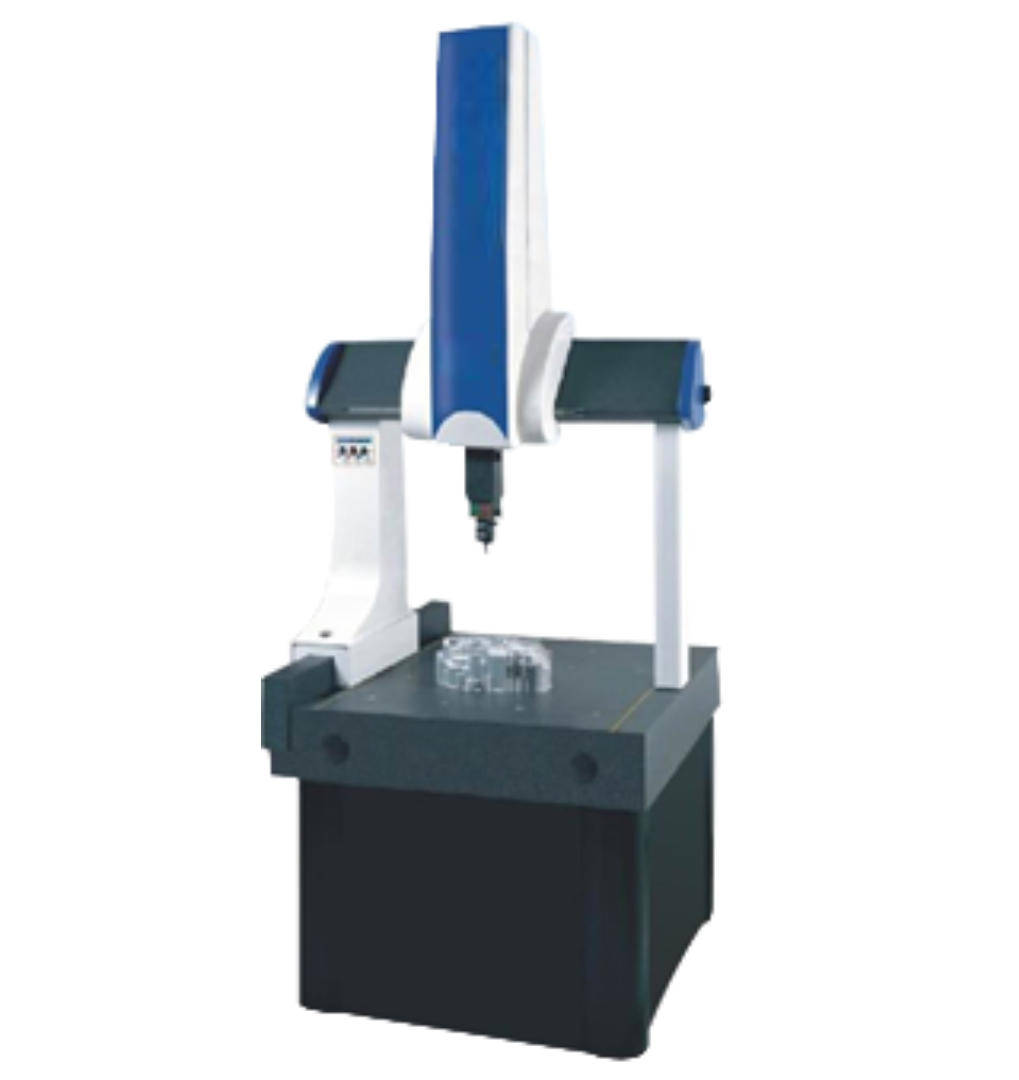

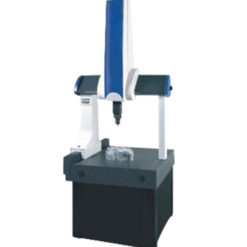

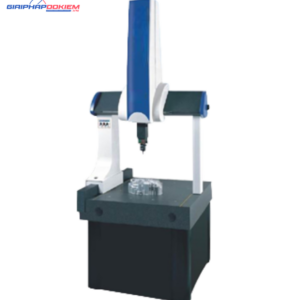

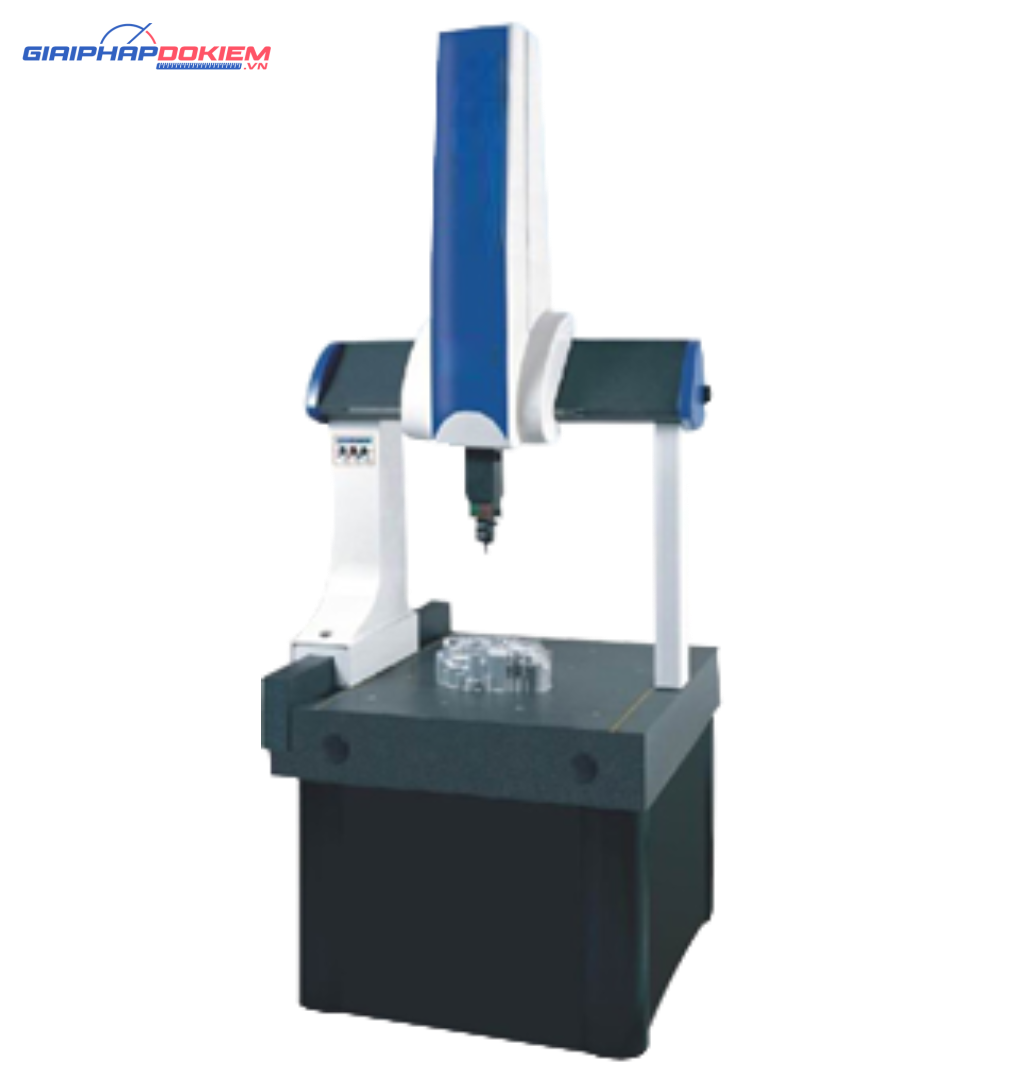

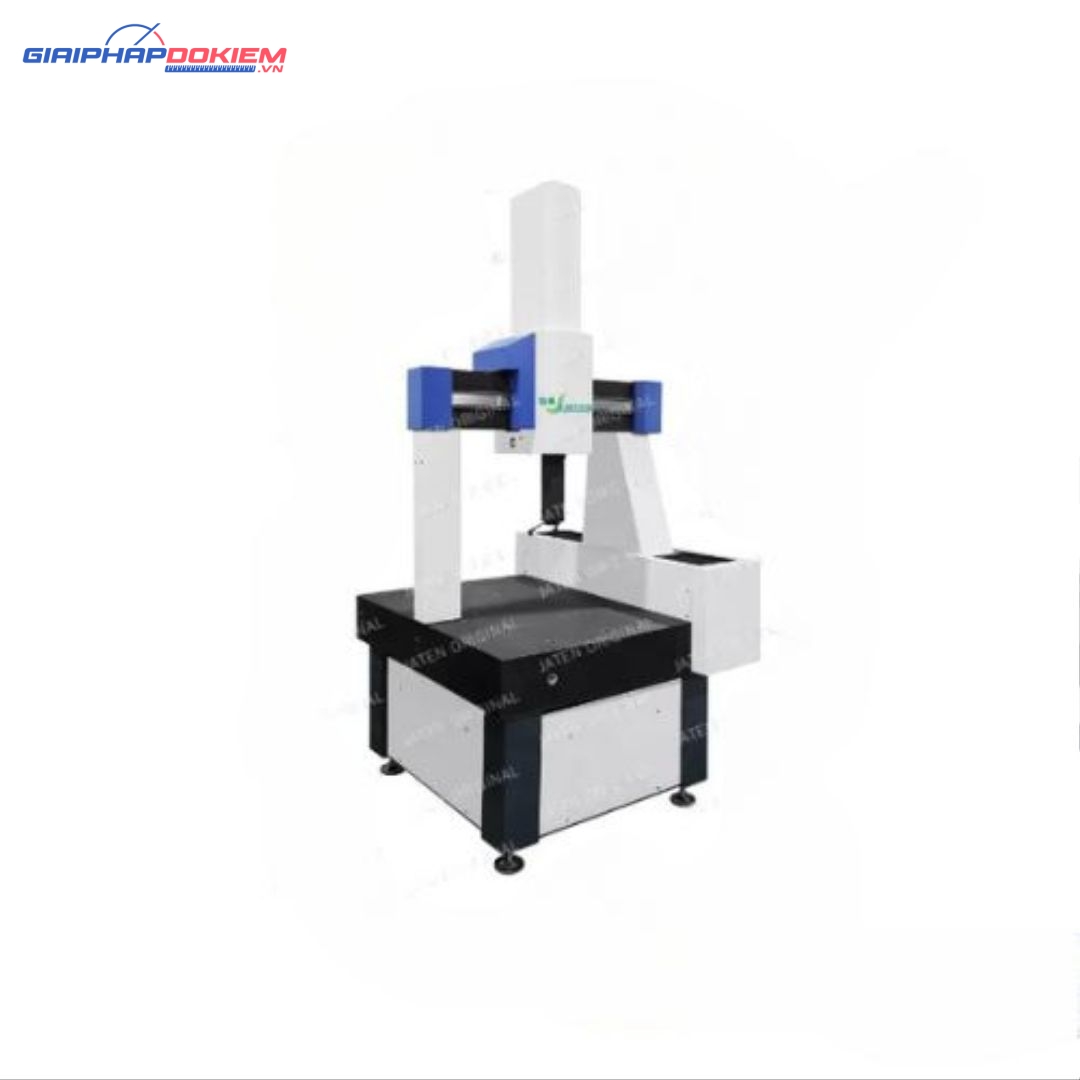

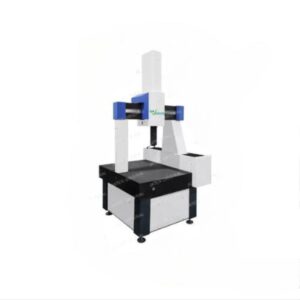

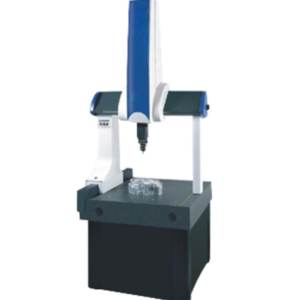

Máy đo toạ độ 3D bán tự động Jaten JT-686

Giới thiệu Máy đo toạ độ 3D bán tự động Jaten JT-686

Máy đo toạ độ 3D bán tự động Jaten JT-686 là sản phẩm của Jaten. Máy được thiết kế có dải đo x=610mm, y=813mm, z=608mm. Đầu dò MH20i giúp xác định được chính xác vị trí. Có khả năng xoay và đung đưa bằng điện, cho phép đo nhanh chóng, đầy đủ và lặp lại chính xác các chi tiết có kết cấu phức tạp. Nhờ tính linh hoạt trong chuyển động xoay của đầu dò, quá trình vận hành máy trở nên thuận tiện và hiệu quả hơn.

Thông số kỹ thuật của Jaten JT-686

• Dải đo: x=610mm, y=813mm, z=608mm
• Trọng lượng tải tối đa: 1000kg
• Khối lượng tịnh:  2380kg
• Độ phân giải tỷ lệ tuyến tính: 0,5㎛
• Tốc độ di chuyển 3D tối đa: 500mm / s
• Tăng tốc 3D tối đa : 700mm / s²
• Độ chính xác về độ dài: ≤ 1,7 + L / 350 μm
• Phát hiện độ chính xác của bóng: ≤ 2.3μm
• Kích thước: 1250*1400*2600mm
• Nhiệt độ phòng trung bình: 18 – 22 ° C
• Gradients nhiệt tối đa: 2 ° C / ngày, 1 ° C / giờ, 1 ° C / mét xung quanh máy.
• Độ ẩm: 20% đến 70%
• Áp suất cung cấp tối thiểu: 5,5bar (0,55MPa)
• Tiêu thụ không khí: 150 NL / phút
• Quyền lực: 220V ± 10%, 50/60 Hz, 15 A, 1100W
• Đầu dò: MH20i
• Độ lặp lại phép đo: 0,5 μm
• Các bước định vị: 15 °
• Trục quay: +/- 180 °
• Trục đu: 0 ° – 90 °
• Mở rộng tối đa với EM2: 140mm
• Nhiệt độ môi trường hoạt động: 10-40 ℃
