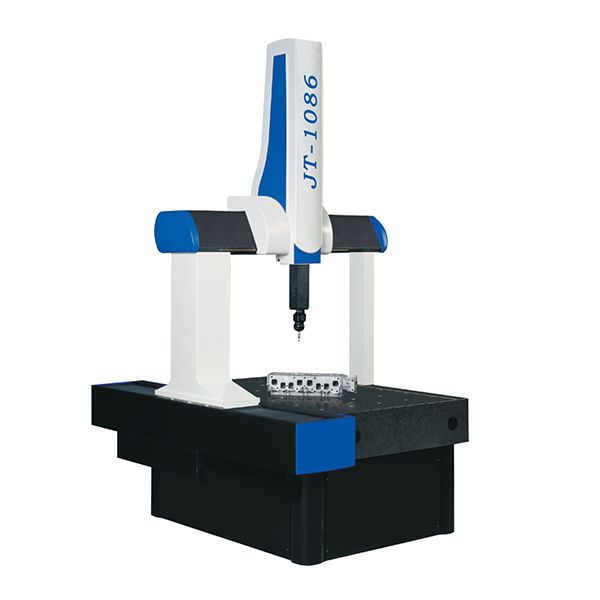

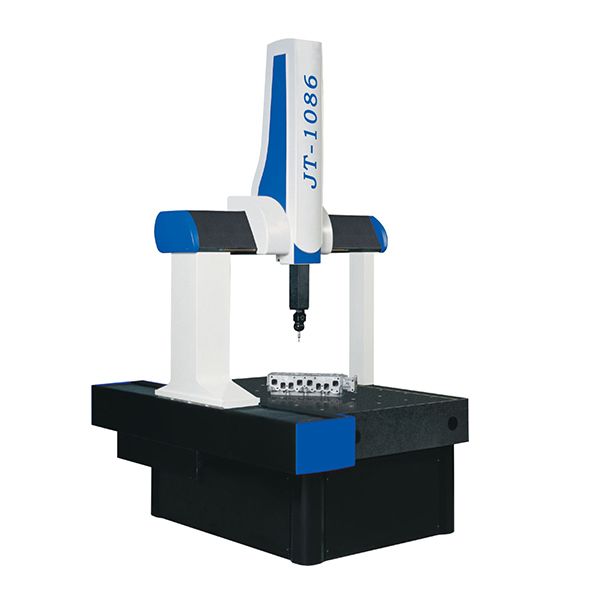

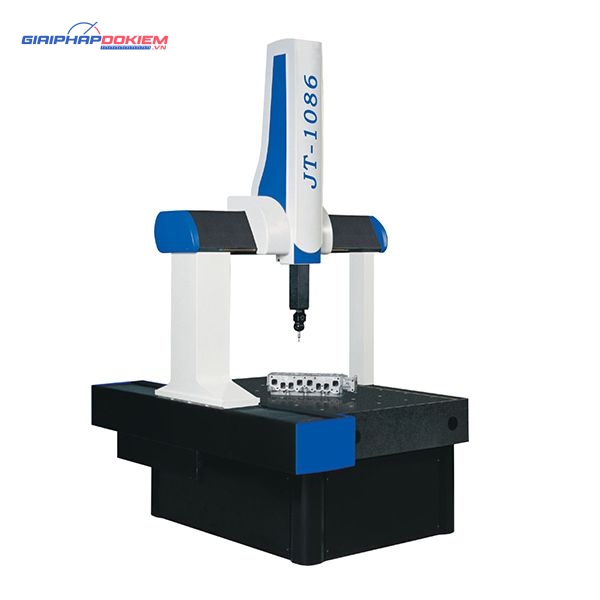

Máy đo toạ độ 3D Jaten CNC1086

Giới thiệu Máy đo toạ độ 3D Jaten CNC1086

Máy đo toạ độ 3D Jaten CNC1086 cho phép đo lường và đánh giá chính xác các đặc điểm đường cong và bề mặt, với chức năng đo mạnh mẽ hỗ trợ phân tích sai lệch dựa trên dung sai một phía hoặc hai phía. Bên cạnh đó, việc căn chỉnh phôi được thực hiện một cách thông minh thông qua phương pháp xây dựng hệ tọa độ 3-2-1, giúp người vận hành thao tác dễ dàng nhờ các dấu nhắc đồ họa trực quan.

Phương pháp này còn hỗ trợ hệ thống định vị RPS, vốn được sử dụng phổ biến trong lĩnh vực kiểm tra dụng cụ ô tô, đặc biệt phù hợp cho việc đo bề mặt cong và các mối ghép đa điểm, với khả năng bù sai lệch theo 3 điểm và lệch theo 2 điểm. Ngoài ra, hệ thống cũng tạo điều kiện thuận lợi cho việc chuyển đổi linh hoạt giữa các chức năng của nhiều hệ tọa độ khác nhau.

Thông số kỹ thuât của CNC1086

• Dải đo: x=800mm, y=1000mm, z=600mm
• Tổng thể Kích thước (mm): X1550 / Y1950 / Z2900
• Độ phân giải: 0.5um
• Sai số tối đa cho phép: 2.8+L/250
• Vận tốc tối đa: 300mm / s
• Yêu cầu về không khí: 0,6 ~ 0,8Mpa (kg / cm, NL / phút)
• Trọng lượng tải tối đa (kg): 800
• Ứng dụng: hệ thống thị lực & đo lường không tiếp xúc & tự động kiểm tra & nhận dạng Nhựa / Thủy tinh / Phần cứng / Điện tử (PLC / LCD) / Y tế / Khí từ các bộ phận và thành phần khác …
• Phụ kiện tùy chọn: (MH20i / MCP / PH10T + TP20 / PH10M + TP200 / PH10M + SP25M / PH10MQ + SP25M …)
  Có thể kết hợp với Objective / laser / Probe / cupboard / phiên bản phần mềm / Brand ccd / roating băng / foor-switch ……
