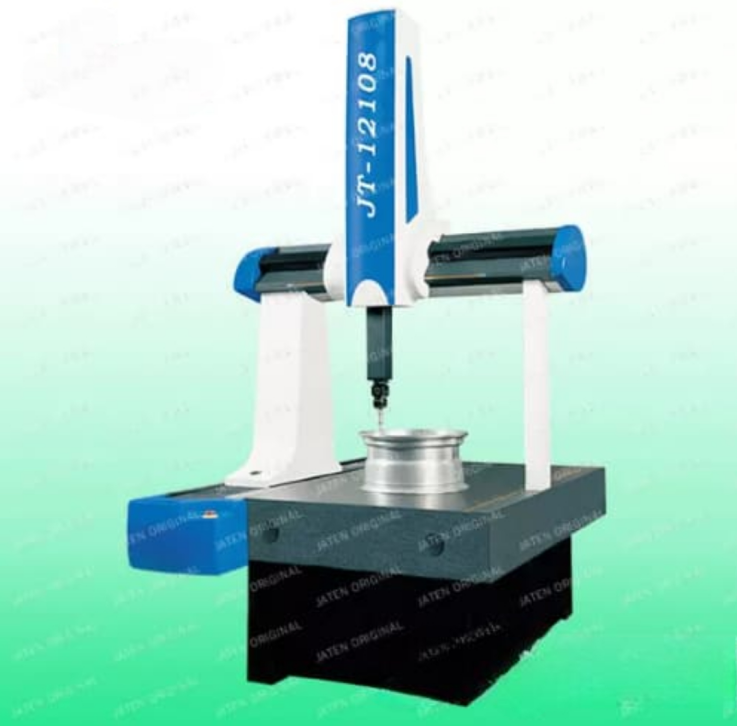

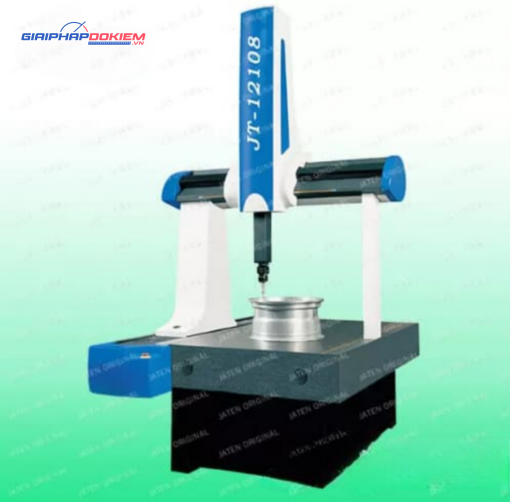

Máy đo toạ độ 3D Jaten CNC12108

Mô tả sản phẩm Máy đo toạ độ 3D Jaten CNC12108

Máy đo toạ độ 3D Jaten CNC12108 cho phép đo lường và đánh giá chính xác các đường cong và bề mặt nhờ chức năng đo mạnh mẽ, có khả năng phân tích sai lệch của các đặc điểm đường cong và bề mặt theo dung sai một phía hoặc hai phía. Đồng thời, việc căn chỉnh phôi được thực hiện một cách thông minh thông qua phương pháp xây dựng hệ tọa độ 3-2-1, giúp người vận hành thao tác dễ dàng nhờ các dấu nhắc đồ họa trực quan.

Phương pháp này hỗ trợ hiệu quả cho hệ thống định vị RPS, vốn được sử dụng phổ biến trong lĩnh vực kiểm tra dụng cụ ô tô, đặc biệt phù hợp với phép đo bề mặt cong và các khớp đa điểm, cho phép bù theo 3 điểm và hiệu chỉnh lệch theo 2 điểm. Ngoài ra, hệ thống còn tạo điều kiện thuận lợi cho việc chuyển đổi linh hoạt chức năng giữa các hệ thống đa tọa độ khác nhau.

Thông số kỹ thuật của CNC12108

• Dải đo: x=1000mm, y=1200mm, z=600mm
• Tổng thể Kích thước (mm): X1550 / Y1950 / Z2900
• Độ phân giải: 0.5um
• Sai số tối đa cho phép: 2.9+L/200
• Vận tốc tối đa: 300mm / s
• Yêu cầu về không khí: 0,6 ~ 0,8Mpa (kg / cm, NL / phút)
• Trọng lượng tải tối đa (kg): 1000
• Ứng dụng: hệ thống thị lực & đo lường không tiếp xúc & tự động kiểm tra & nhận dạng Nhựa / Thủy tinh / Phần cứng / Điện tử (PLC / LCD) / Y tế / Khí từ các bộ phận và thành phần khác …
• Phụ kiện tùy chọn: (MH20i / MCP / PH10T + TP20 / PH10M + TP200 / PH10M + SP25M / PH10MQ + SP25M …)
  Có thể kết hợp với Objective / laser / Probe / cupboard / phiên bản phần mềm / Brand ccd / roating băng / foor-switch ……
