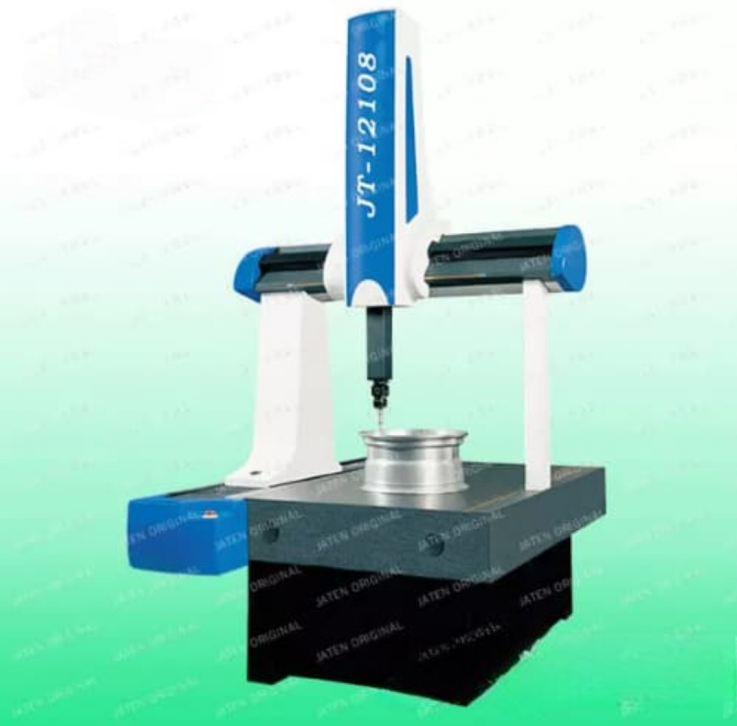

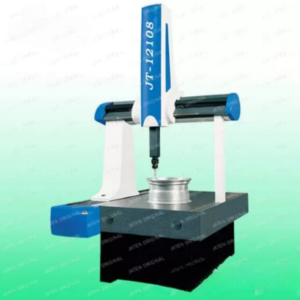

Máy đo toạ độ 3D Jaten CNC15108

Giới thiệu sản phẩm Máy đo toạ độ 3D Jaten CNC15108

Máy đo toạ độ 3D Jaten CNC15108 hỗ trợ đo lường và đánh giá chính xác các đường cong và bề mặt nhờ chức năng đo mạnh mẽ, cho phép phân tích sai lệch của các đặc điểm này theo dung sai một phía hoặc hai phía. Việc căn chỉnh phôi được thực hiện thông minh bằng phương pháp xây dựng hệ tọa độ 3-2-1, giúp người vận hành thao tác dễ dàng thông qua các hướng dẫn đồ họa trực quan.

Phương pháp này đồng thời hỗ trợ hệ thống định vị RPS, thường được ứng dụng trong lĩnh vực kiểm tra dụng cụ ô tô, đặc biệt phù hợp cho đo bề mặt cong và các mối ghép đa điểm với khả năng bù 3 điểm và hiệu chỉnh lệch 2 điểm. Ngoài ra, hệ thống còn cho phép chuyển đổi linh hoạt và thuận tiện giữa các chức năng của nhiều hệ tọa độ khác nhau.

Thông số kỹ thuật của CNC15108

• Dải đo: x=1000mm, y=1500mm, z=800mm
• Tổng thể Kích thước (mm): X1550 / Y2150/ Z2900
• Độ phân giải: 0.5um
• Sai số tối đa cho phép: 3.0+L/300
• Vận tốc tối đa: 300mm / s
• Yêu cầu về không khí: 0,6 ~ 0,8Mpa (kg / cm, NL / phút)
• Trọng lượng tải tối đa (kg): 1000
• Ứng dụng: hệ thống thị lực & đo lường không tiếp xúc & tự động kiểm tra & nhận dạng Nhựa / Thủy tinh / Phần cứng / Điện tử (PLC / LCD) / Y tế / Khí từ các bộ phận và thành phần khác …
• Phụ kiện tùy chọn: (MH20i / MCP / PH10T + TP20 / PH10M + TP200 / PH10M + SP25M / PH10MQ + SP25M …)
  Có thể kết hợp với Objective / laser / Probe / cupboard / phiên bản phần mềm / Brand ccd / roating băng / foor-switch ……
