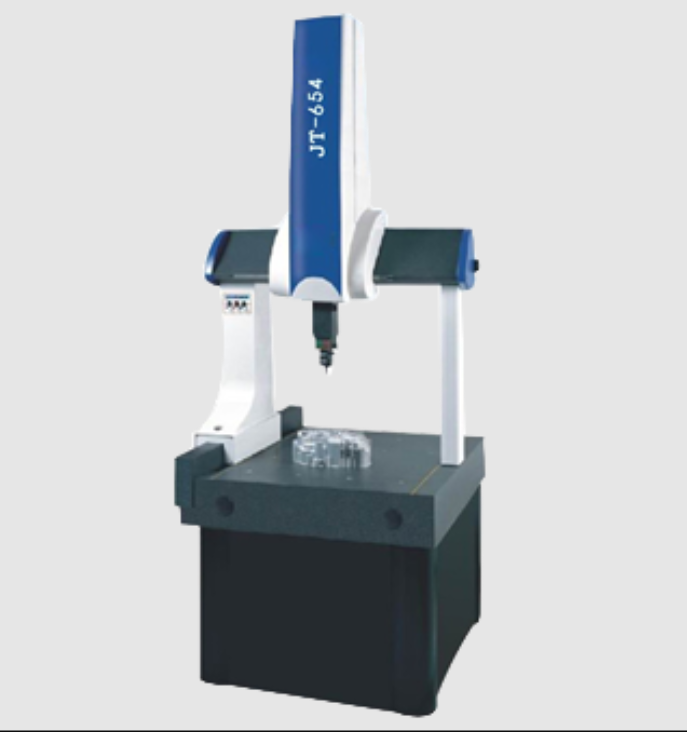

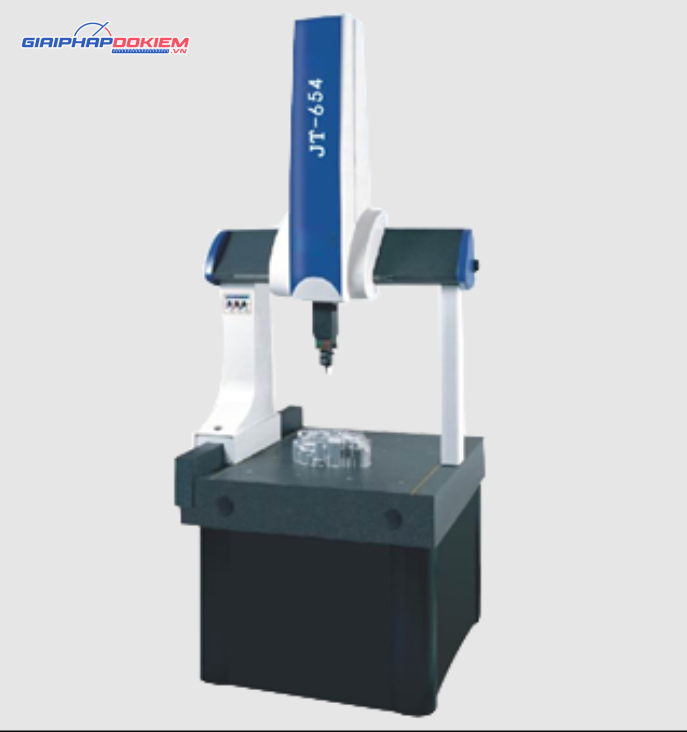

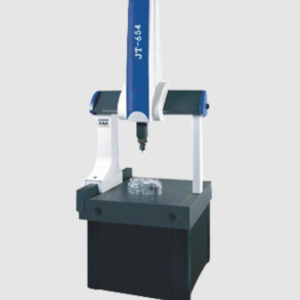

Máy đo toạ độ 3D Jaten CNC654

Mô tả Máy đo toạ độ 3D Jaten CNC654

Máy đo toạ độ 3D Jaten CNC654 cho phép đo và phân tích các đường cong cũng như bề mặt, với khả năng đo lường mạnh mẽ giúp thực hiện đánh giá sai lệch của đặc trưng hình học thông qua dung sai một phía hoặc hai phía.Chức năng căn chỉnh phôi thông minh được hỗ trợ bằng phương pháp thiết lập hệ tọa độ 3-2-1, giúp người vận hành thao tác dễ dàng thông qua các hướng dẫn đồ họa trực quan.

Tính năng này tương thích với hệ thống định vị RPS, thường được ứng dụng trong kiểm tra dụng cụ ngành ô tô, đặc biệt hiệu quả khi đo bề mặt cong và các liên kết đa điểm, hỗ trợ bù sai lệch 3 điểm và 2 điểm.Việc chuyển đổi giữa các hệ thống đa tọa độ được thực hiện đơn giản và linh hoạt, giúp nâng cao hiệu quả trong quá trình đo lường.

Thông số kỹ thuật của CNC654

• Dải đo: x=500mm, y=600mm, z=400mm
• Tổng thể Kích thước (mm): X1250 / Y1500 / Z2500
• Độ phân giải: 0.5um
• Sai số tối đa cho phép: 2.7+L/250
• Vận tốc tối đa: 300mm / s
• Yêu cầu về không khí: 0,6 ~ 0,8Mpa (kg / cm, NL / phút)
• Trọng lượng tải tối đa (kg): 500
• Ứng dụng: hệ thống thị lực & đo lường không tiếp xúc & tự động kiểm tra & nhận dạng Nhựa / Thủy tinh / Phần cứng / Điện tử (PLC / LCD) / Y tế / Khí từ các bộ phận và thành phần khác …
• Phụ kiện tùy chọn: (MH20i / MCP / PH10T + TP20 / PH10M + TP200 / PH10M + SP25M / PH10MQ + SP25M …)
  Có thể kết hợp với Objective / laser / Probe / cupboard / phiên bản phần mềm / Brand ccd / roating băng / foor-switch ……
