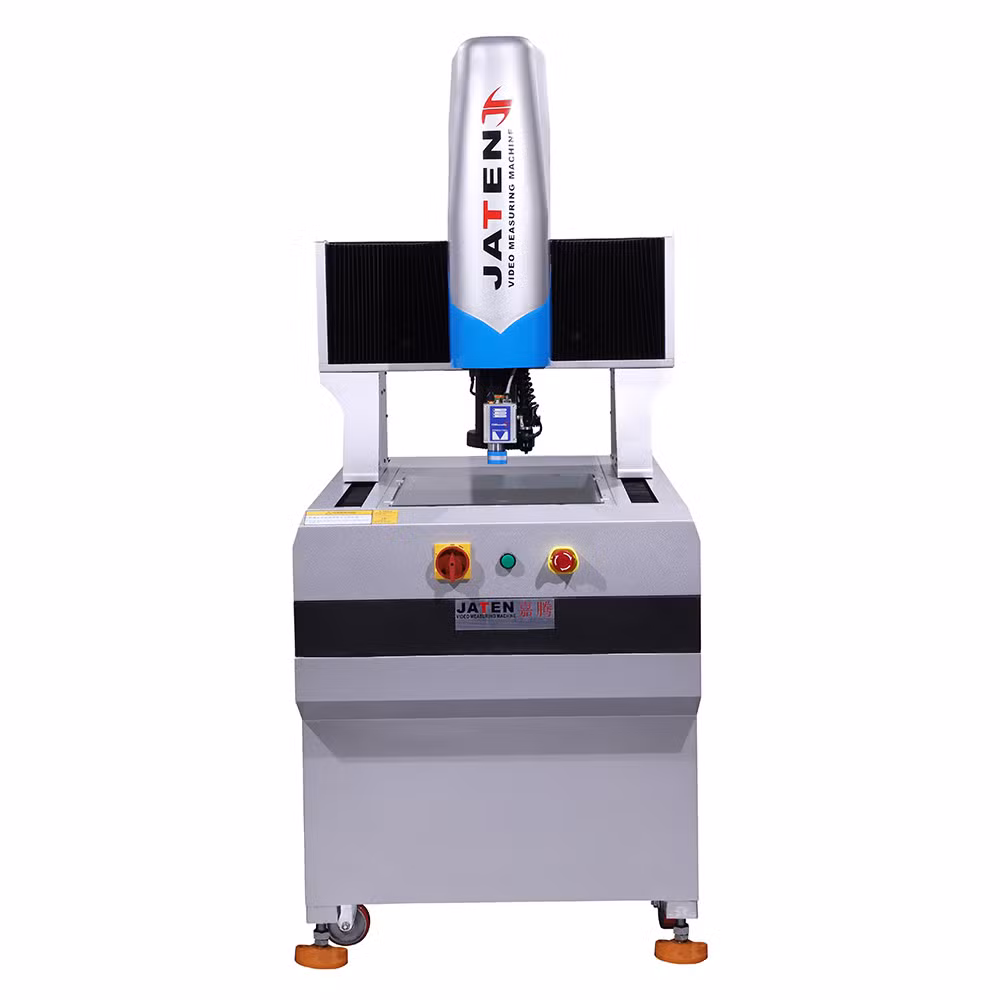

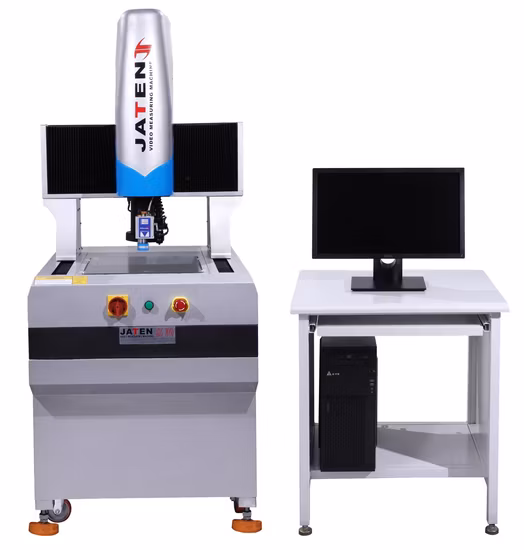

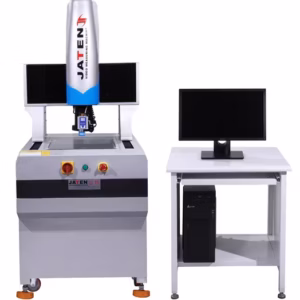

Máy đo toạ độ 3D Jaten QVS-4030CNC-T

Mô tả sản phẩm Máy đo toạ độ 3D Jaten QVS-4030CNC-T

Máy đo toạ độ 3D Jaten QVS-4030CNC-T có thiết kế nhỏ gọn, mang lại hiệu suất hoạt động cao với mức chi phí hợp lý, dễ vận hành và không yêu cầu bố trí trong phòng thí nghiệm chuyên dụng. Hệ thống được trang bị chức năng đo 3D, cho phép tối ưu hóa các điểm đo theo vector, giúp việc sử dụng điện cực đồng trong môi trường sản xuất của nhà máy trở nên thuận tiện hơn.

Ngoài ra, thiết bị hỗ trợ chuyển đổi tín hiệu giữa dạng kỹ thuật số và dạng tương tự, đồng thời tương thích với nhiều phần mềm 3D khác nhau. Kết quả đo có thể được xuất thành báo cáo đầy đủ, tích hợp chức năng đo động trên nền tảng CAD. Bên cạnh đó, hệ thống cho phép lập trình ngoại tuyến và đo nhanh, với khả năng bảo mật đồ họa hoàn thiện hơn trong quá trình cài đặt. Chức năng đo lường tự động ba tọa độ cùng các mô-đun tối ưu hóa chuyên biệt cho điện cực đồng góp phần nâng cao độ chính xác và hiệu quả đo lường.

Thông số kỹ thuật của Jaten QVS-4030CNC-T

• Di chuyển trục X,Y: 400x300mm
• Di chuyển trục Z: 200mm
• Tỷ lệ tuyến tính 3 trục X / Y / Z (2,5D): Thang đo tuyến tính GSI của Hoa Kỳ, Độ phân giải: 0,0005mm
• Độ chính xác: Trục X / Y: ≤3 + L / 200 (um) / Trục Z: ≤4 + L / 200 (um)
• Tính lặp lại: ± 2um
• Sự chiếu sáng: Viền: Đèn LED 256 cấp có thể điều chỉnh Chiếu sáng lạnh
• Mặt: Có thể điều chỉnh 256 lớp LED 6 vòng & 48 phân khu Chiếu sáng lạnh

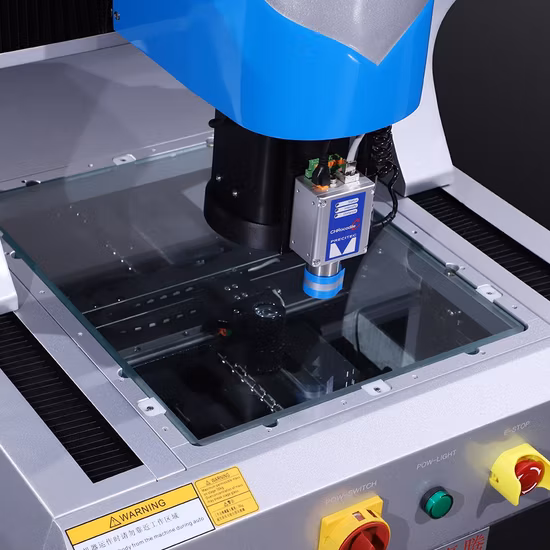

• Đo lường 3D: Mô-đun 3D và Đầu dò cảm ứng Renishaw MCP-K2 của Vương quốc Anh
• Công suất tải tối đa: 35Kg
• Kích thước: 1540x1066x1750mm
• Khối lượng tịnh: 620Kg
