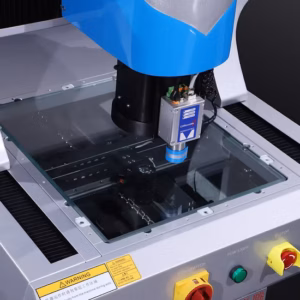

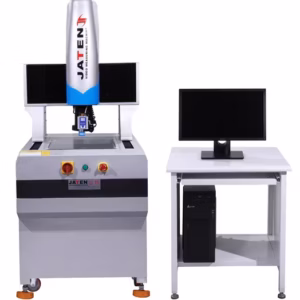

Máy đo toạ độ 3D Jaten QVS-6050CNC-T

Mô tả sản phẩm Máy đo toạ độ 3D Jaten QVS-6050CNC-T

Máy đo toạ độ 3D Jaten QVS-6050CNC-Tcó thiết kế nhỏ gọn, cho hiệu suất làm việc cao với mức chi phí hợp lý, dễ sử dụng và không cần bố trí trong phòng thí nghiệm chuyên dụng. Hệ thống được trang bị chức năng đo 3D, giúp tối ưu hóa các điểm đo theo vector, từ đó hỗ trợ hiệu quả cho việc sử dụng điện cực đồng trong sản xuất tại nhà máy.

Bên cạnh đó, thiết bị cho phép chuyển đổi linh hoạt giữa tín hiệu kỹ thuật số và tín hiệu tương tự, đồng thời tương thích với nhiều phần mềm 3D khác nhau. Kết quả đo có thể được xuất thành báo cáo chi tiết, tích hợp chức năng đo động trên nền tảng CAD. Ngoài ra, hệ thống còn hỗ trợ lập trình ngoại tuyến và đo nhanh, với mức độ bảo mật đồ họa được nâng cao trong quá trình cài đặt. Chức năng đo lường tự động ba tọa độ cùng các mô-đun tối ưu hóa chuyên dụng cho điện cực đồng góp phần nâng cao độ chính xác và hiệu quả đo lường.

Thông số kỹ thuật của Jaten QVS-6050CNC-T

• Di chuyển trục X,Y: 600x500mm
• Di chuyển trục Z: 200mm
• Tỷ lệ tuyến tính 3 trục X / Y / Z (2,5D): Thang đo tuyến tính GSI của Hoa Kỳ, Độ phân giải: 0,0005mm
• Độ chính xác: Trục X / Y: ≤3 + L / 200 (um) / Trục Z: ≤4 + L / 200 (um)
• Tính lặp lại: ± 2um
• Sự chiếu sáng: Viền: Đèn LED 256 cấp có thể điều chỉnh Chiếu sáng lạnh
• Mặt: Có thể điều chỉnh 256 lớp LED 6 vòng & 48 phân khu Chiếu sáng lạnh
• Đo lường 3D: Mô-đun 3D và Đầu dò cảm ứng Renishaw MCP-K2 của Vương quốc Anh
• Công suất tải tối đa: 30Kg
• Kích thước: 1740x1116x1760mm
• Khối lượng tịnh: 700Kg
