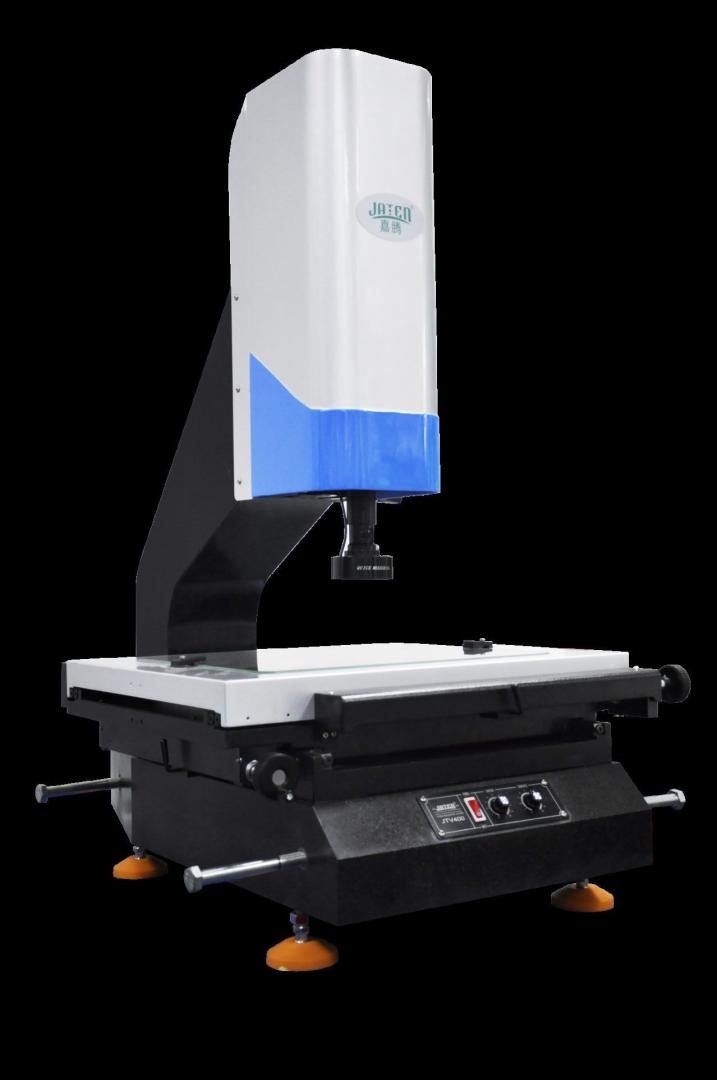

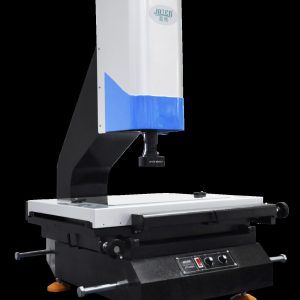

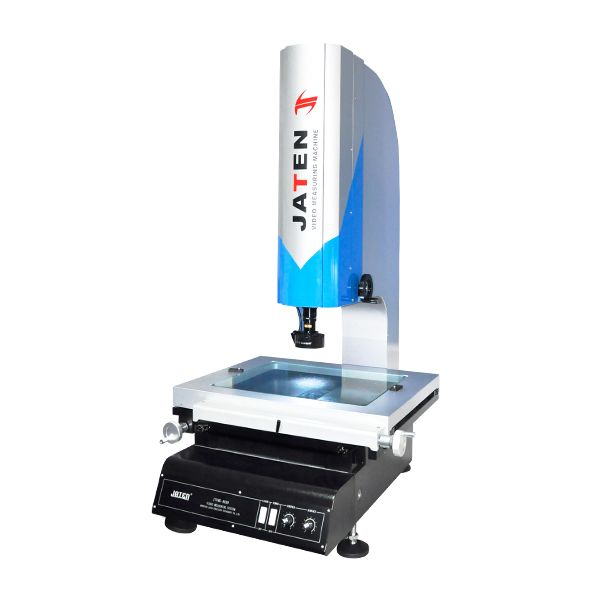

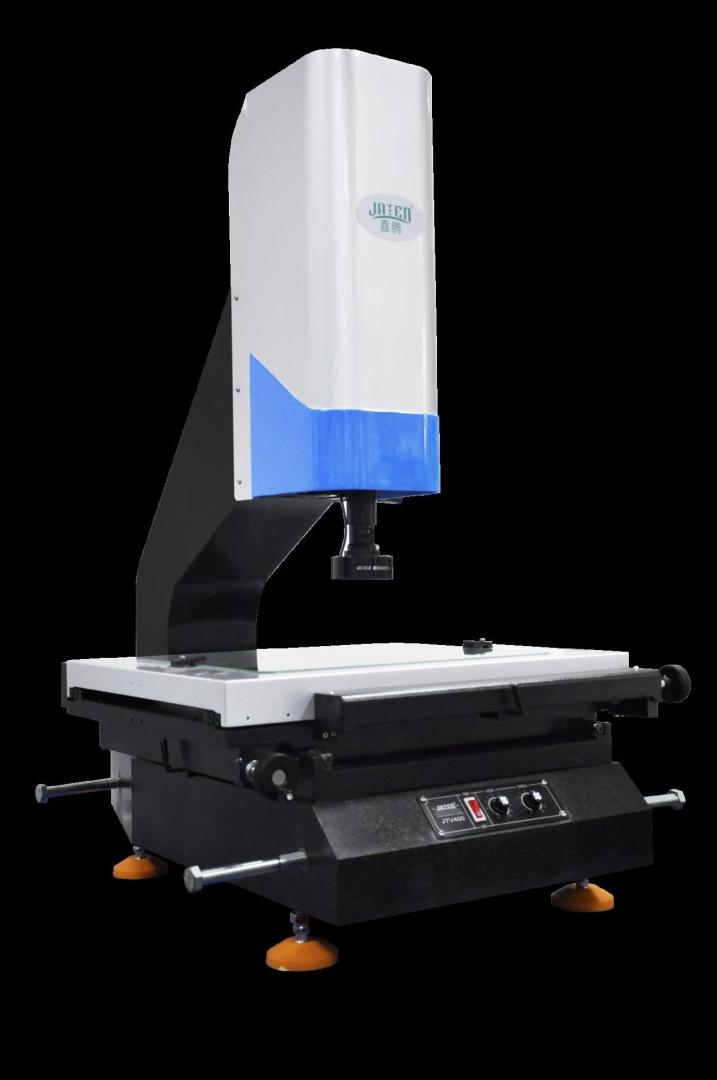

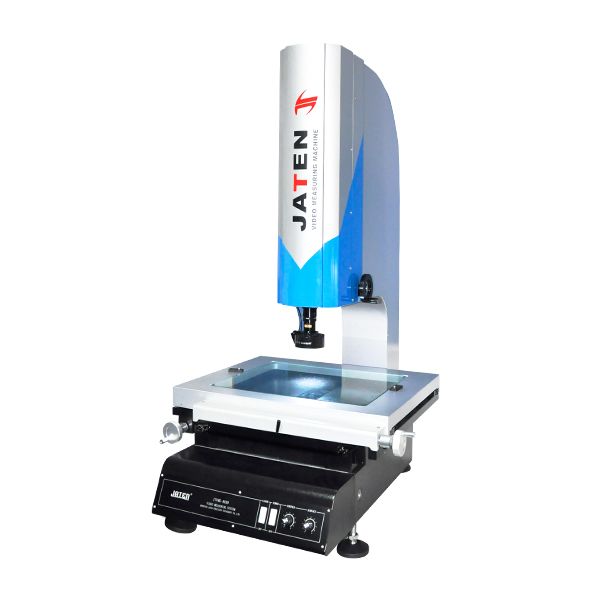

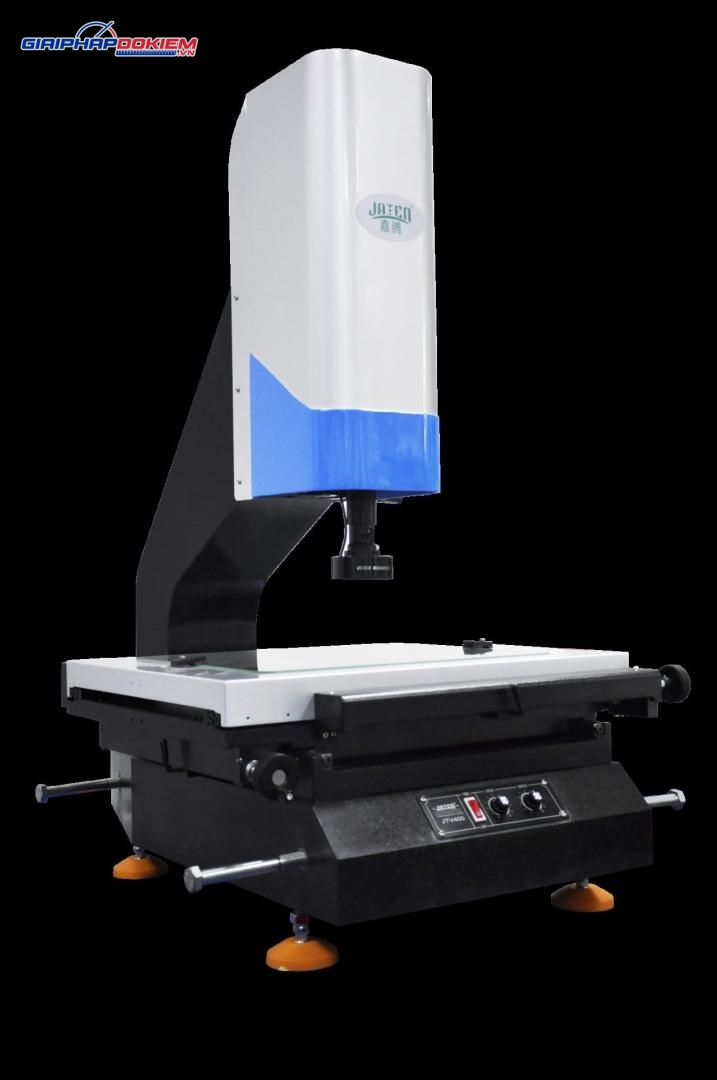

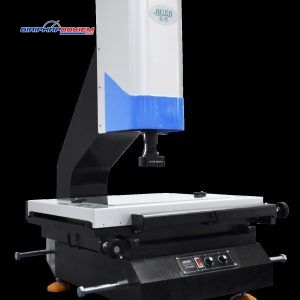

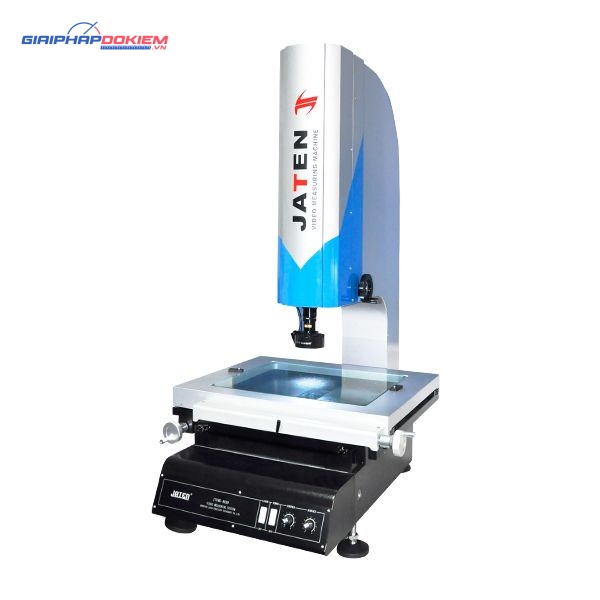

Máy đo toạ độ Jaten JTVMS-2515

Giới thiệu Máy đo toạ độ Jaten JTVMS-2515

Máy đo toạ độ Jaten JTVMS-2515 được sử dụng trong lĩnh vực đo tọa độ, đặc biệt phù hợp cho các ngành như cơ khí, điện tử, chế tạo dụng cụ và nhựa. Máy được trang bị hệ thống định vị laser hỗ trợ, giúp người vận hành dễ dàng xác định chính xác vị trí đo. Nhờ đó, vị trí của chi tiết đã được đo có thể nhanh chóng được tìm lại và quá trình đo lường được thực hiện hiệu quả hơn.

Thiết bị tích hợp phần mềm đo nhanh nhằm nâng cao năng suất làm việc, đồng thời có thể tùy chọn lắp đặt đầu dò Renishaw của Vương quốc Anh để mở rộng khả năng và độ chính xác đo.

Đặc điểm nổi bật của JTVMS-2515

• Camera CCD màu TEO™ 1/2 ”.
• Hệ thống xử lý dữ liệu và đo lường kỹ thuật số được tạo nên bởi hai tọa độ, lưới quang học và thẻ dữ liệu dòng SDK.
• Máy được kết nối với máy tính thông qua cổng RS-232 và phần mềm đo lường chuyên dụng cũng có thể xử lý và xuất dữ liệu. Dữ liệu đo lường có thể được chuyển đổi trực tiếp thành tệp AutoCAD và trở thành một vòng tròn làm việc hoàn thiện, cũng có thể được nhập vào Excel và Word để tiến hành phân tích thống kê.
• Thân máy được tạo ra bởi đá granit cấp độ 00, độ ổn định cao.

Thông số kỹ thuật của JTVMS-2515

• GIAI ĐOẠN LÀM VIỆC:
  Di chuyển trục X, Y, Z (mm): 250×150×200
  Kích thước(mm): 690×550×1020
  Trọng lượng chịu tải: 35kg
  Trọng lượng tịnh: 141kg
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng
• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……
