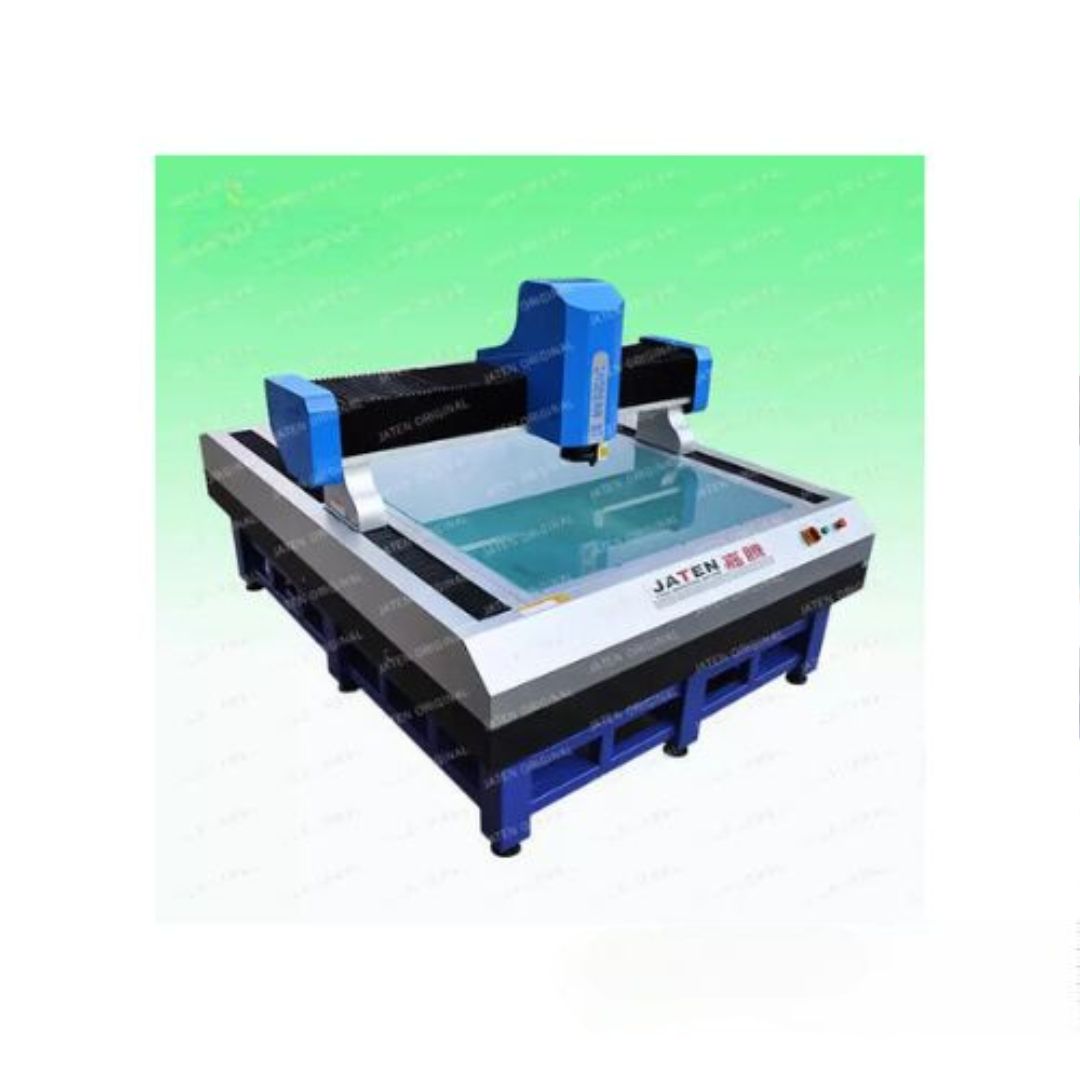

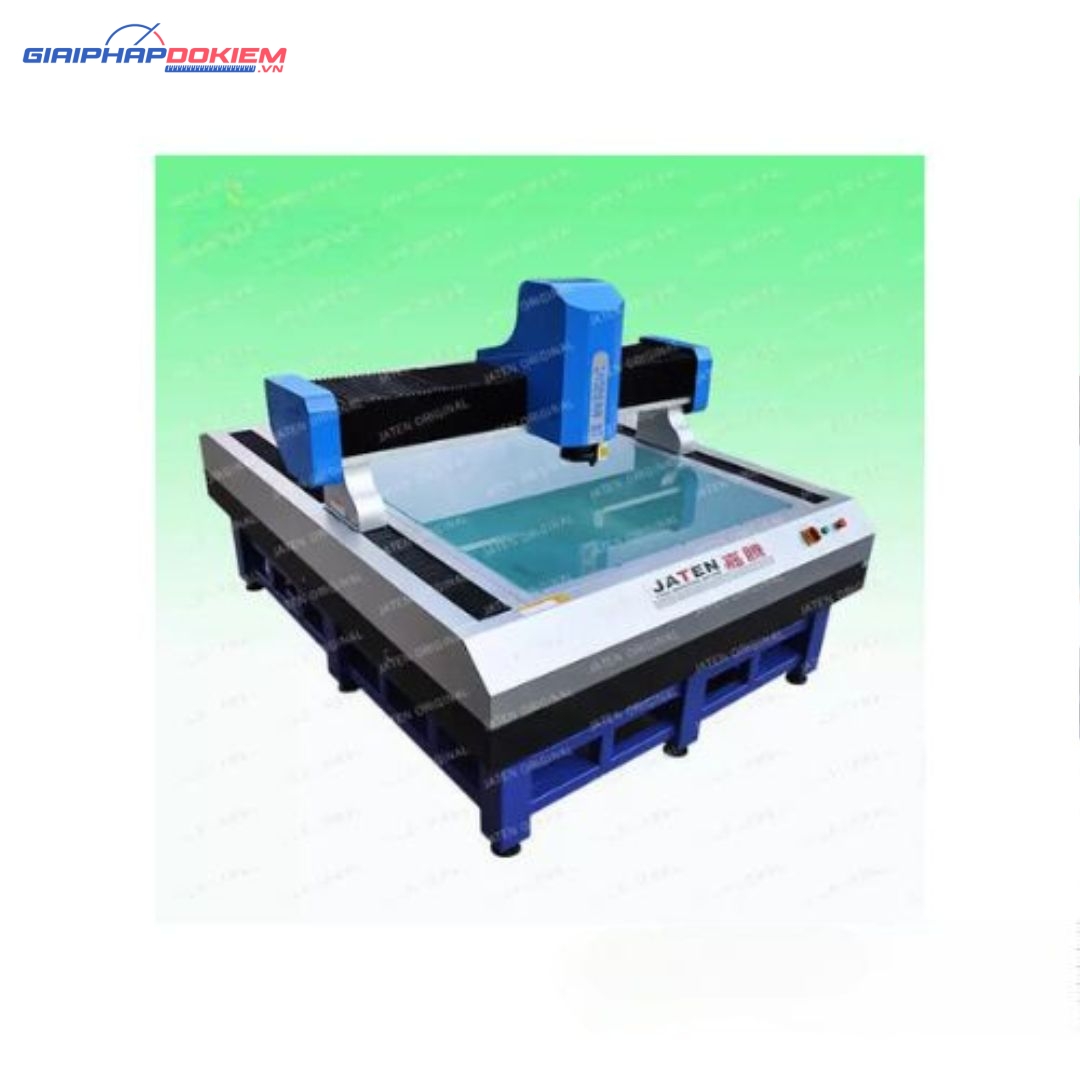

Máy đo toạ độ Jaten MV-1080CNC

Sơ lược về Máy đo toạ độ Jaten MV-1080CNC

Máy đo toạ độ Jaten MV-1080CNC là dòng máy đo ảnh tự động kích thước lớn với kết cấu dạng giàn, cho khả năng vận hành ổn định và thân máy vững chắc, hạn chế tối đa biến dạng trong quá trình sử dụng. Máy được trang bị động cơ servo cho ba trục X/Y/Z kết hợp hệ điều khiển chuyển động vòng kín kép, giúp đảm bảo hoạt động trơn tru ở tốc độ cao đồng thời đạt độ chính xác định vị vượt trội.

Cấu trúc chế tạo từ đá cẩm thạch góp phần duy trì độ ổn định và độ chính xác cao khi hệ thống đo thị giác chất lượng cao làm việc. Thiết bị được ứng dụng rộng rãi trong các lĩnh vực như bảng mạch PCB, CCL, kính phẳng, màn hình LCD, vật liệu cách điện, dụng cụ đo và nhiều ngành công nghiệp liên quan khác.

Thông số kỹ thuật của Jaten MV-1080CNC

• Di chuyển trục X, Y, Z (mm): 1000×800×200
  Kích thước(mm): 2050×1610×1700
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng
• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……
