Máy đo toạ độ Jaten MV-1612CNC

Mô tả về Máy đo toạ độ Jaten MV-1612CNC

Máy đo toạ độ Jaten MV-1612CNC là dòng máy đo ảnh tự động cỡ lớn với thiết kế kết cấu dạng giàn, cho độ cứng vững cao, vận hành ổn định và hạn chế tối đa hiện tượng biến dạng thân máy. Hệ thống sử dụng động cơ servo cho ba trục X, Y, Z kết hợp điều khiển chuyển động vòng kín kép, giúp máy duy trì hoạt động mượt mà ở tốc độ cao đồng thời đảm bảo độ chính xác định vị.

Kết cấu đá cẩm thạch mang lại khả năng ổn định vượt trội, hỗ trợ tối ưu cho hệ thống đo thị giác chất lượng cao trong quá trình làm việc. Thiết bị được ứng dụng rộng rãi trong các lĩnh vực như sản xuất bảng mạch PCB, CCL, kính phẳng, màn hình LCD, vật liệu cách điện, dụng cụ đo và nhiều ngành công nghiệp khác.

Thông số kỹ thuật của Jaten MV-1612CNC

• Di chuyển trục X, Y, Z (mm): 1600×1200×200
  Kích thước(mm): 2600×2010×1700
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng

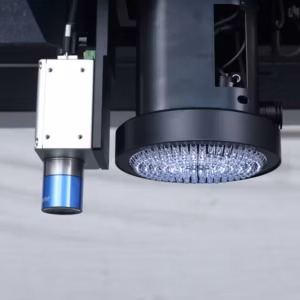

• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……

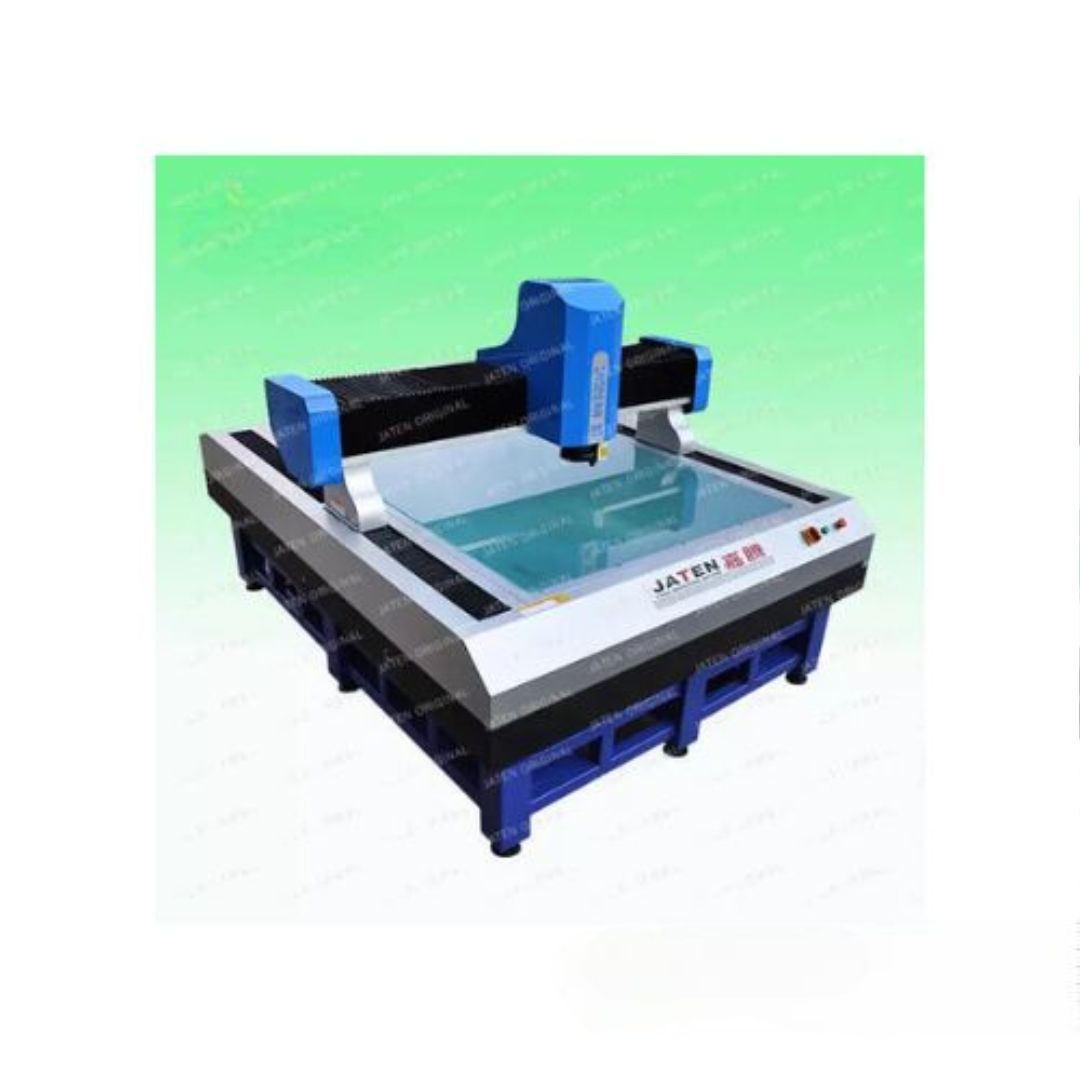

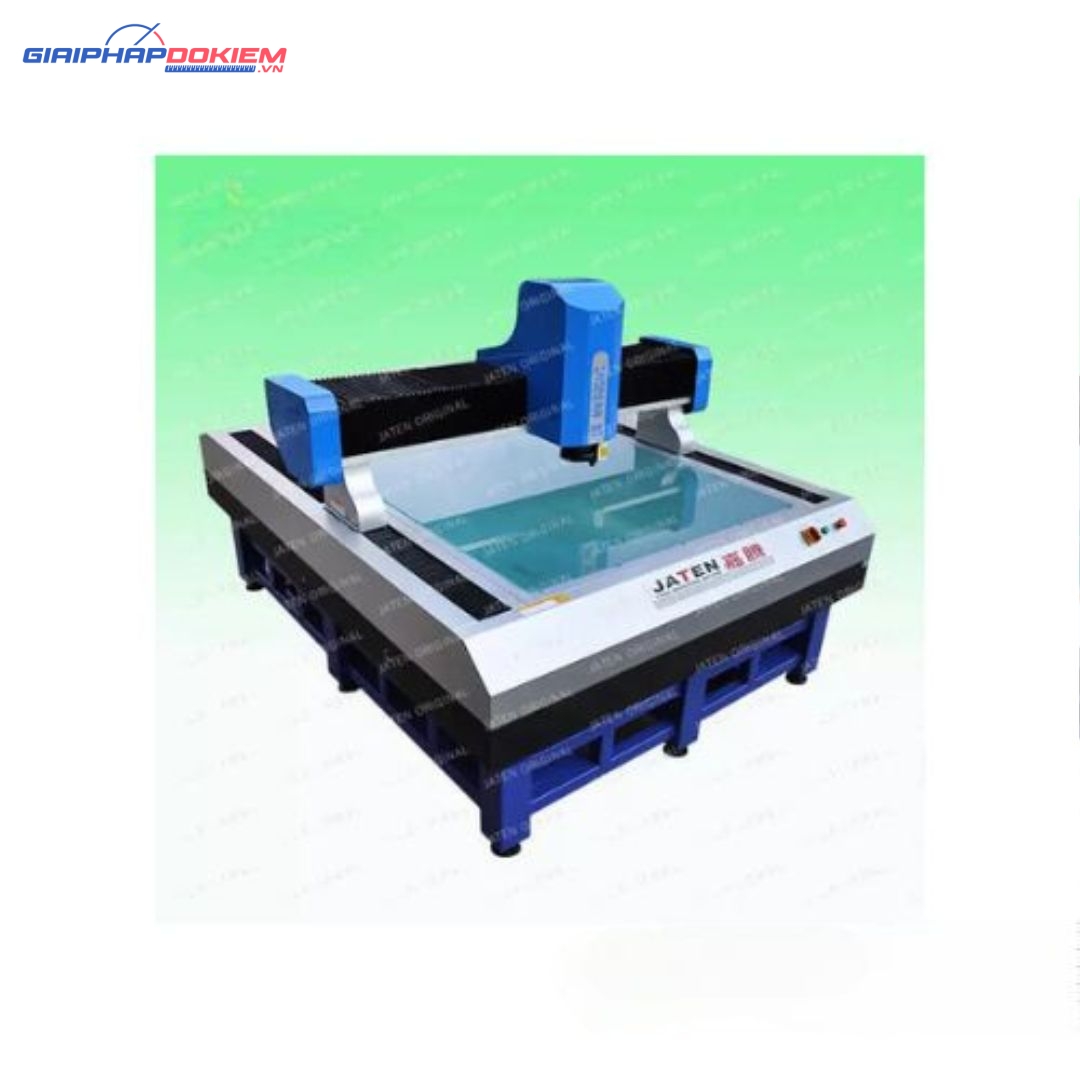

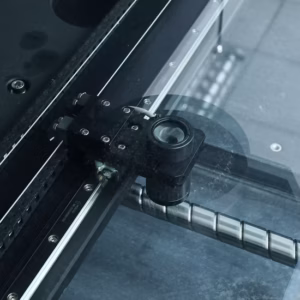

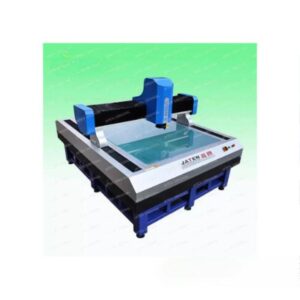

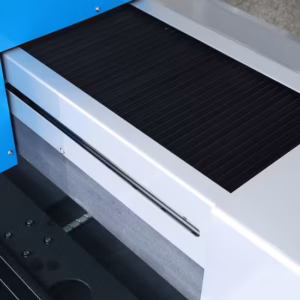

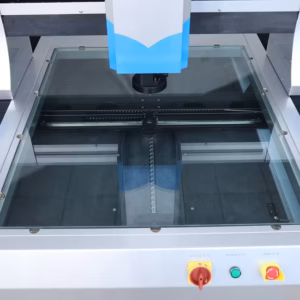

Hình ảnh của sản phẩm Jaten MV-1612CNC
