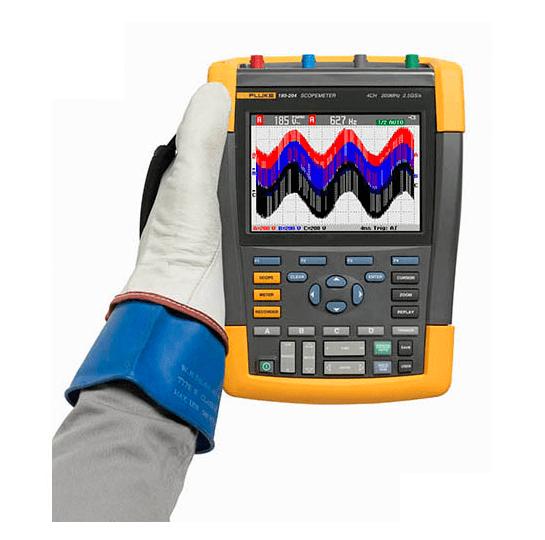

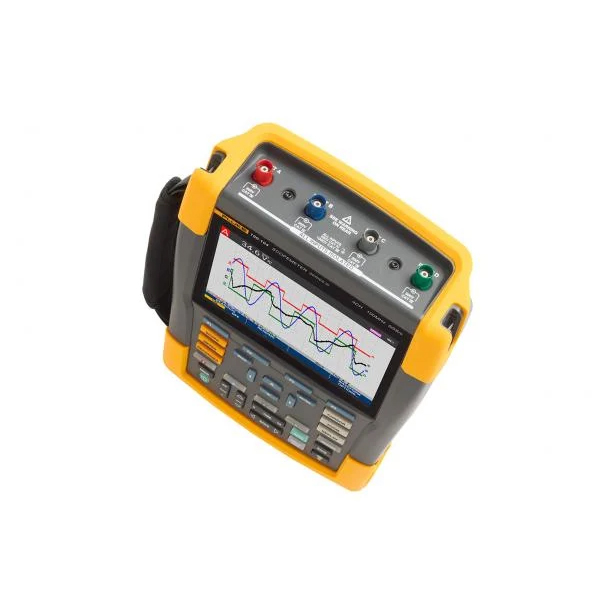

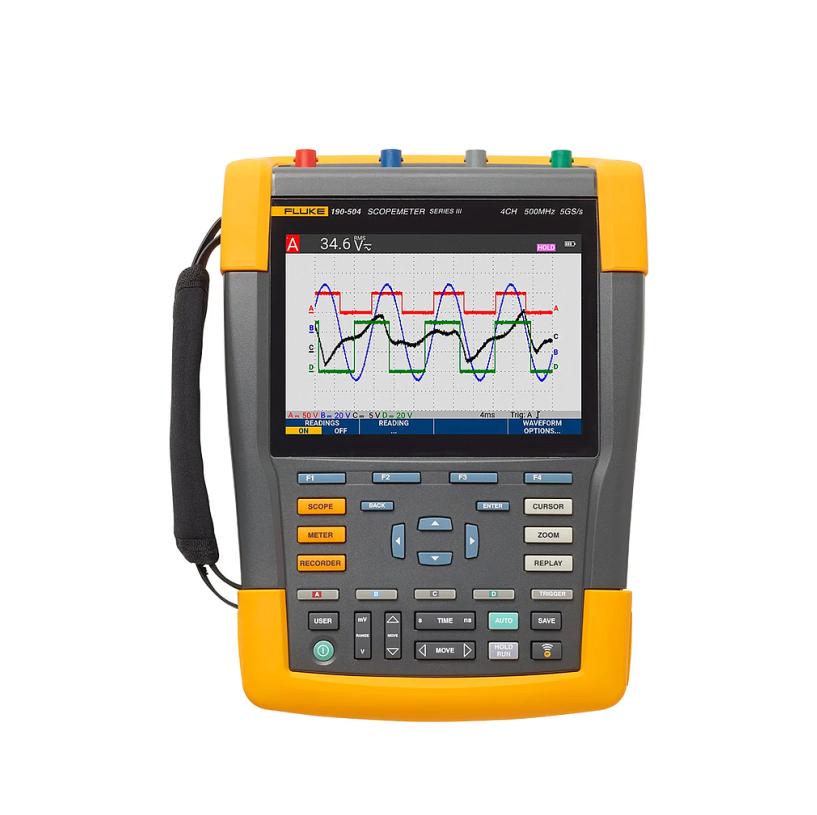

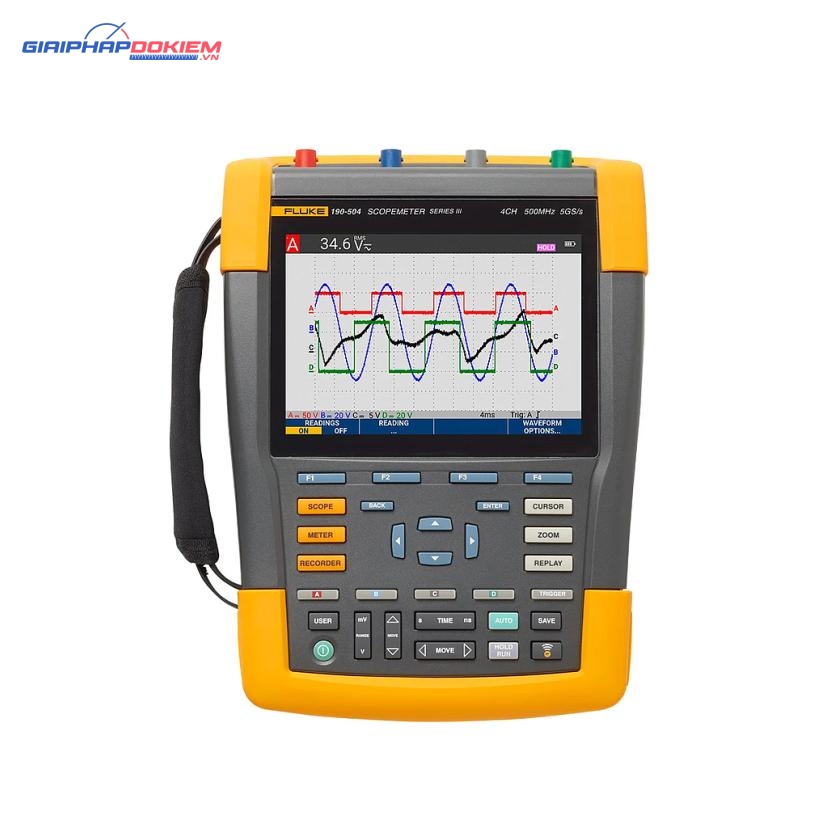

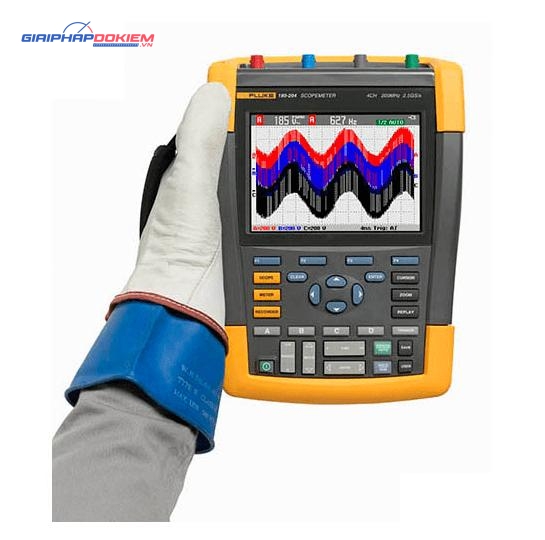

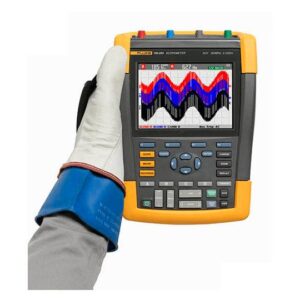

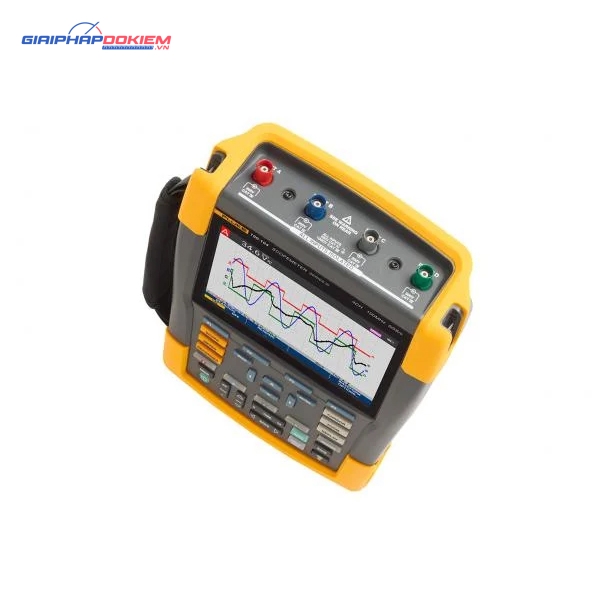

Máy hiện sóng cầm tay FLUKE-190-204-III-S (200Mhz, 4CH, 2,5 GS/s, Cách ly, FlukeView)

– Hai đầu vào cách điện CAT III 1000 V / CAT IV 600 V an toàn đánh giá mô hình băng thông 200 MHz 2.5 GS/s

Thông số kỹ thuật FLUKE-190-204-III-S:

Chế độ dao động ký:

Số kênh: 4

Băng tần: 200 MHz

Cấu trúc kênh: Tất cả các đầu vào được cách điện hoàn toàn với nhau và với mặt đất. Đầu vào có thể được kích hoạt bằng bất kỳ tổ hợp nào.

Ghép điện đầu vào: AC hoặc DC, có chỉ báo mức tiếp đất

Giới hạn băng thông: 20 MHz và 10  kHz

Phân cực: Bình thường, Đảo ngược, Biến đổi

Điện áp đầu vào: Định mức CAT III 1000 V/CAT IV 600 V, xem Thông số kỹ thuật tổng quát để biết thêm chi tiết

Độ phân giải theo chiều dọc: 8 bit

Độ chính xác ở 4 giây đến 10 µs/div: 5 mV/div đến 100 V/div, ±(1,5% + 6 số đếm), 2 mV/div, ±(1,5% + 10 số đếm)

Trở kháng đầu vào: 1 MΩ (± 1%) //  15 pF (± 2,25  pF)

Tốc độ lấy mẫu theo thời gian thực tối đa (được lấy mẫu cùng một lúc): 2,5 GS/s(2 kênh), 1,25 GS/s(4 kênh)

Hiển thị và thu dữ liệu:

Màn hình: LCD màu đầy đủ có độ sáng cao 133 mm x 90 mm (5,3 in x 3,5 in)

Chế độ hiển thị: Bất kỳ kiểu kết hợp các kênh nào; trung bình bật/tắt được; phát lại.

Chiều rộng màn hình hiển thị: 12 ô chiều ngang trong chế độ hiện sóng

Chế độ lưu ảnh kỹ thuật số: Tắt, ngắn, trung bình, dài, vô hạn và chế độ đường bao

Phép toán dạng sóng: Một (190-xx2) hoặc hai (190-x04) thao tác toán học trên 2 kênh đầu vào (A và B, C và D): cộng, trừ, nhân; chế độ X-Y; Phổ tần số sử dụng FFT

Chế độ thu dữ liệu: Bình thường, Trung bình, Tự động, Đo bước một, cuộn ScopeRecord™, ghi lại hiện tượng xung nhiễu, so sánh dạng sóng với chức năng tự động “Kiểm tra Đạt/Không đạt” ; Phát lại

Tự động ghi 100 màn hình:

Khi ở chế độ dao động ký, thiết bị LUÔN ghi nhớ 100 màn hình cuối cùng—không yêu cầu người dùng phải thiết lập. Khi phát hiện hiện tượng bất thường, có thể nhấn nút REPLAY (PHÁT LẠI) để xem đi xem lại trình tự của các sự kiện trên màn hình. Thiết bị có thể được thiết lập để kích hoạt khi có sự xung nhiễu hoặc hiện tượng bất thường liên tục và sẽ hoạt động ở chế độ “quan sát” ghi lại 100 sự kiện được quy định.

Giao thức FFT—phân tích phổ tần số

So sánh dạng sóng và kiểm tra đạt/không đạt

Các phép đo của máy đo hiện sóng tự động: V dc, V ac rms, V ac+dc, V đỉnh cao nhất, V đỉnh thấp nhất, V đỉnh đến đỉnh, A ac, A dc, A ac+dc, tần số (bằng Hz), thời gian tăng (sử dụng con trỏ), thời gian giảm (sử dụng con trỏ), Hệ số Công suất (PF), Watt, VA, VA phản kháng, pha (giữa 2 đầu vào A&B hoặc C&D), độ rộng xung (pos./neg.), chu trình làm việc (pos./neg.), nhiệt độ °C, nhiệt độ °F (không áp dụng cho Nhật Bản), dBV, dBm sang 50 Ω và 600 Ω, VPWM ac và VPWM(ac+dc) để đo độ rộng xung được điều chế bởi bộ truyền động động cơ và bộ biến tần, tỷ lệ V/Hz;

Chế độ máy đo: Điện áp, Điện trở, Đo thông mạch, Kiểm tra đi-ốt, Dòng điện (A), Nhiệt độ

Chế độ máy ghi:

Chế độ Cuộn ScopeRecord™

Chế độ lưu trữ dạng sóng đầu vào kép hoặc nhiều đầu vào, sử dụng bộ nhớ sâu

Ghi Trendplot™

Cung cấp bao gồm:

Máy hiện sóng 190-204-III

Bộ đổi nguồn BC190/830

Bộ dây nguồn

Bộ pin Li-ion BP291

Đầu dò VPS410-II (4x)

Dây đeo tay

Dây đeo treo

Cáp USB

Hộp đựng CXT293

Bộ phát Wi-Fi DWA-131

Hướng dẫn kích hoạt FlukeView (giấy)
