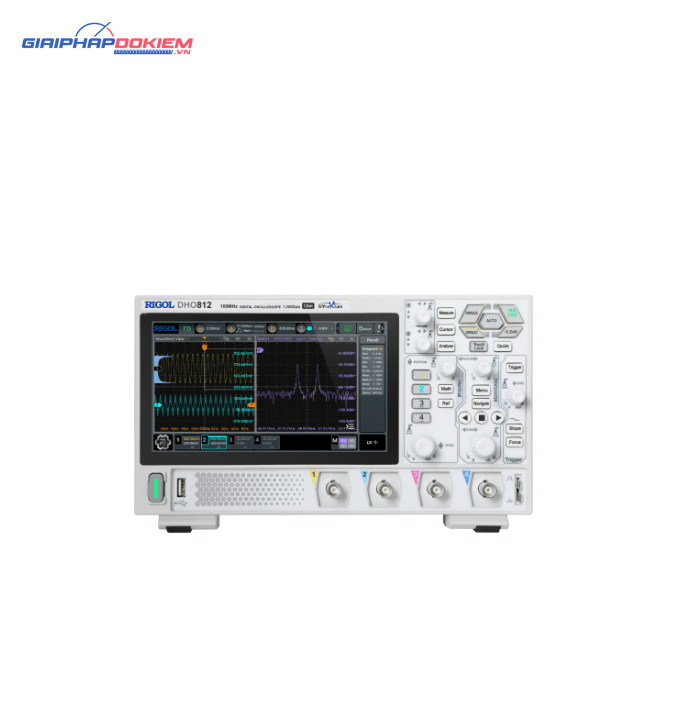

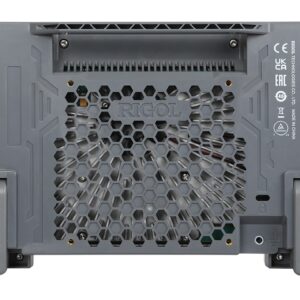

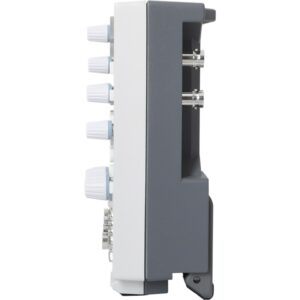

Máy hiện sóng kỹ thuật số Rigol DHO812

Giới thiệu máy hiện sóng kỹ thuật số Rigol DHO812

Rigol DHO812 là dòng máy hiện sóng số kinh tế hiệu suất cao mới được ra mắt. Mặc dù có thiết kế nhỏ gọn, nhưng nó có hiệu suất vượt trội. Nó có khả năng ghi lại tới 1,000,000 hình sóng/giây (trong Chế độ UltraAcquire), dung lượng bộ nhớ 25 Mpts, độ phân giải 12 bit và độ nhiễu thấp.

Rigol DHO812 là máy hiện sóng số kinh tế hoàn toàn mới, được thiết kế dành cho thị trường máy hiện sóng số chính thống rộng lớn để đáp ứng nhu cầu thiết kế, gỡ lỗi và kiểm tra của họ.

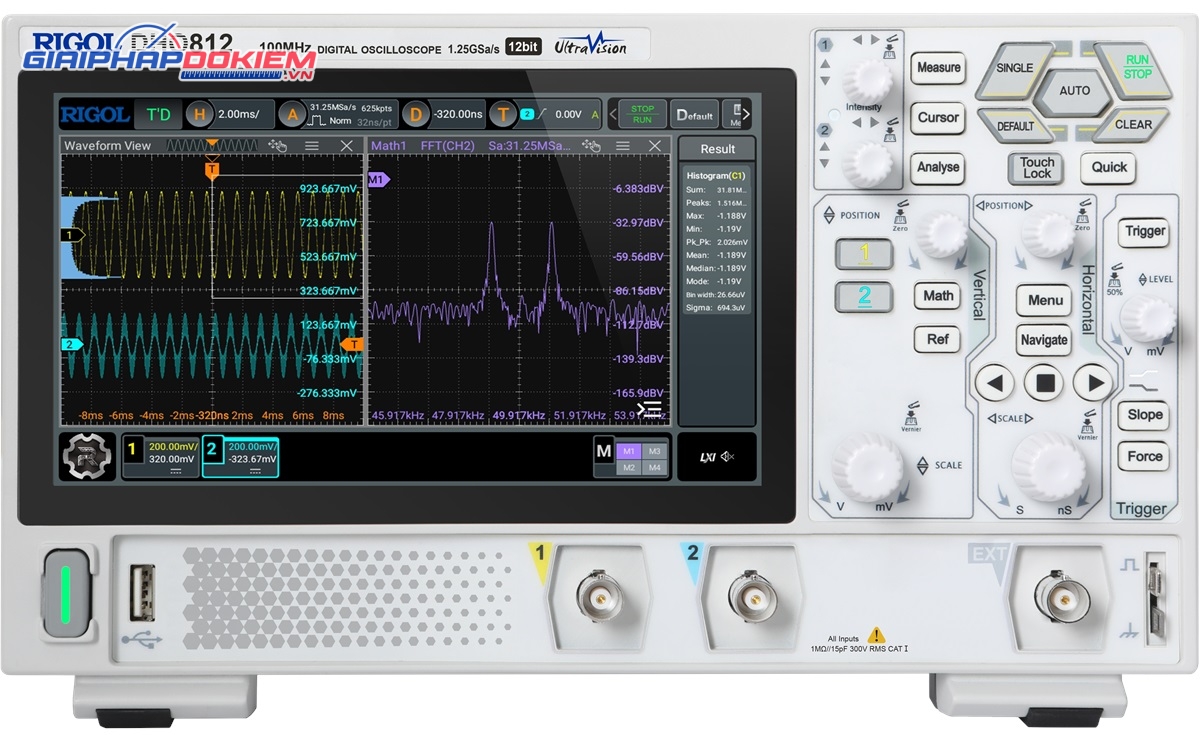

Máy được trang bị một màn hình cảm ứng 7 inch sắc nét với độ phân giải 1024*600 pixel.

Thông số kỹ thuật của Rigol DHO812

• Băng thông Analog (-3 dB): Băng thông analog của thiết bị là 100 MHz.
• Thời gian Tăng (10% đến 90%, điển hình): Thời gian tăng từ 10% đến 90% là ≤3.5 ns.
• Số Kênh Analog: Có 2 kênh analog cùng với 1 kênh mở rộng (EXT).
• Chế độ Lấy mẫu: Thiết bị sử dụng chế độ lấy mẫu thời gian thực.
• Tốc độ lấy mẫu tối đa của kênh Analog: Tốc độ lấy mẫu tối đa là 1.25 GSa/s cho kênh đơn và 625 MSa/s khi sử dụng toàn bộ các kênh.
• Bộ nhớ tối đa của Rigol DHO812: Bộ nhớ tối đa là 25 Mpts cho kênh đơn và 12.5 Mpts khi sử dụng toàn bộ các kênh.
• Tốc độ chụp dạng sóng tối đa: Tốc độ chụp dạng sóng tối đa là 30,000 wfms/s trong Chế độ Vector và 1,000,000 wfms/s trong Chế độ UltraAcquire.
• Độ phân giải dọc: Độ phân giải dọc của thiết bị là 12 bit.
• Ghi và Phát sóng điều khiển thời gian thực của phần cứng: Có khả năng ghi và phát sóng điều khiển thời gian thực tối đa 500,000 khung hình.
• Kích thước và Loại màn hình LCD: Màn hình là loại LCD cảm ứng đa điểm 7 inch.
• Độ phân giải màn hình: Độ phân giải của màn hình là 1024×600.

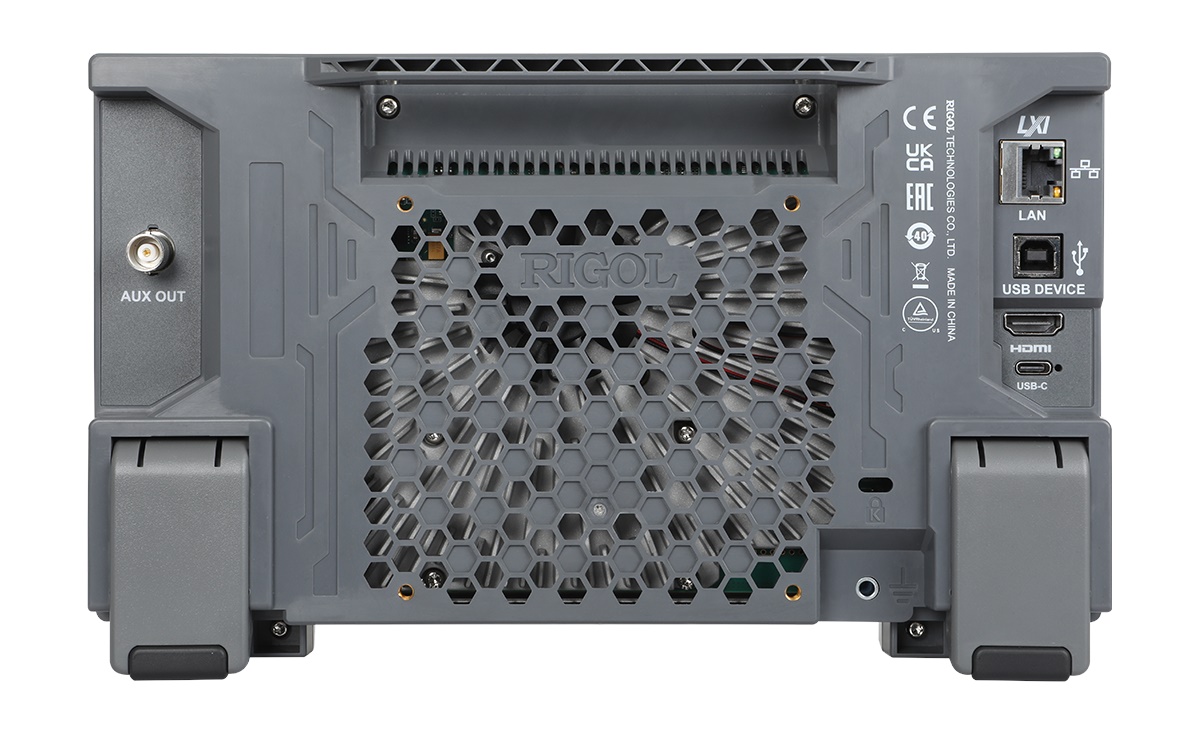

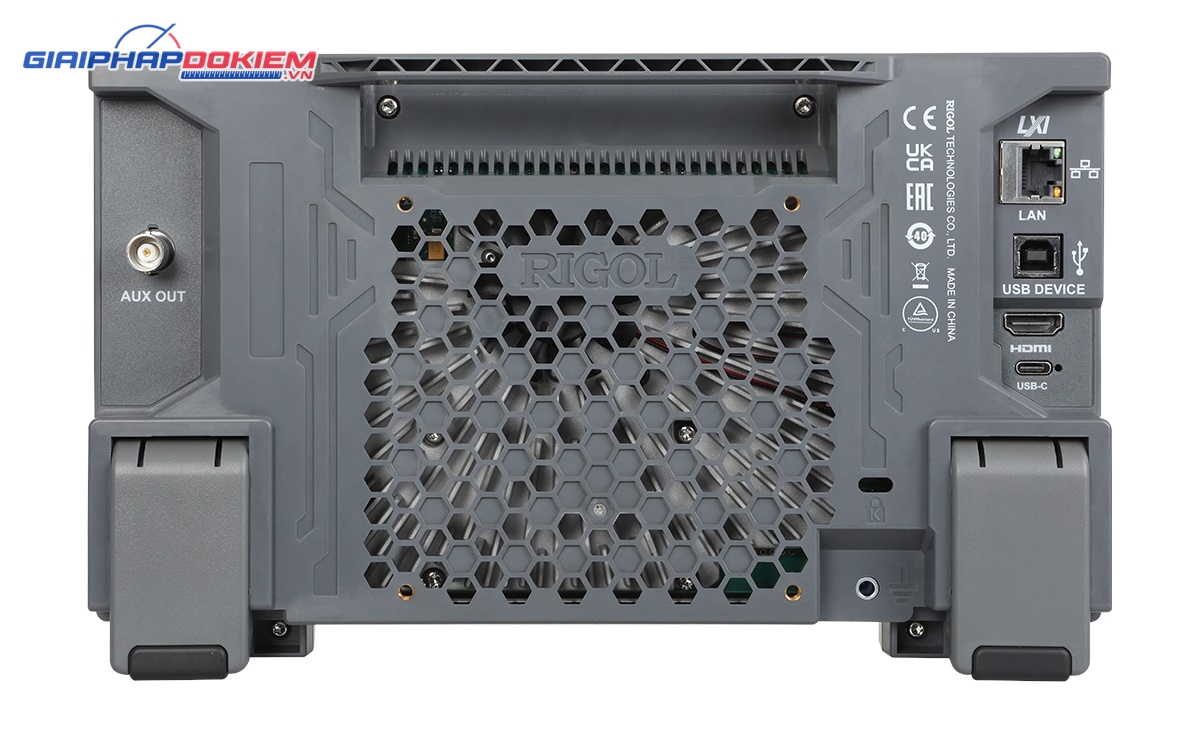

• Giao diện nguồn cấp: Giao diện nguồn cấp là loại-C.
• Điện áp nguồn cấp: Điện áp nguồn cấp là DC 12V, 3A.
• Công suất của máy hiện sóng Rigol DHO812: Công suất tối đa là 36 W, có thể thay đổi khi kết nối với các giao diện khác nhau, thiết bị lưu trữ USB, và bộ đo chủ động.
• Dải nhiệt độ:
  • Hoạt động: từ 0°C đến 50°C.
  • Không hoạt động: từ -30°C đến +60°C.
• Dải độ ẩm hoạt động:
  • Dưới +30°C: ≤90% RH (không ngưng tụ).
  • Từ +30°C đến +40°C: ≤75% RH (không ngưng tụ).
  • Từ +40°C đến +50°C: ≤45% RH (không ngưng tụ).
• Dải độ ẩm không hoạt động: Dưới 60°C: ≤90% RH (không ngưng tụ).
• Độ cao:
  • Hoạt động: dưới 3,000 m.
  • Không hoạt động: dưới 15,000 m.
• Kích thước của Rigol DHO812: 265.35 mm (Rộng) x 161.75 mm (Cao) x 77.38 mm (Dày).
• Bộ nhớ cố định:
  • Dung lượng trong: 8 GB.
  • Dạng sóng tham chiếu: Hiển thị 10 dạng sóng nội bộ.
  • Thiết lập: Lưu trữ bị giới hạn bởi dung lượng.
• Dung lượng USB: Hỗ trợ thiết bị lưu trữ USB tuân theo tiêu chuẩn, cho phép lưu trữ và truyền tải dữ liệu một cách linh hoạt.
