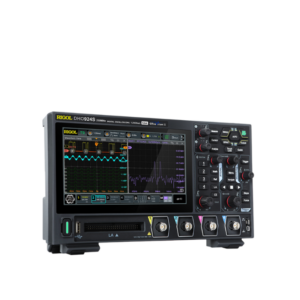

Máy hiện sóng kỹ thuật số Rigol DHO924

Giới thiệu máy hiện sóng kỹ thuật số Rigol DHO924

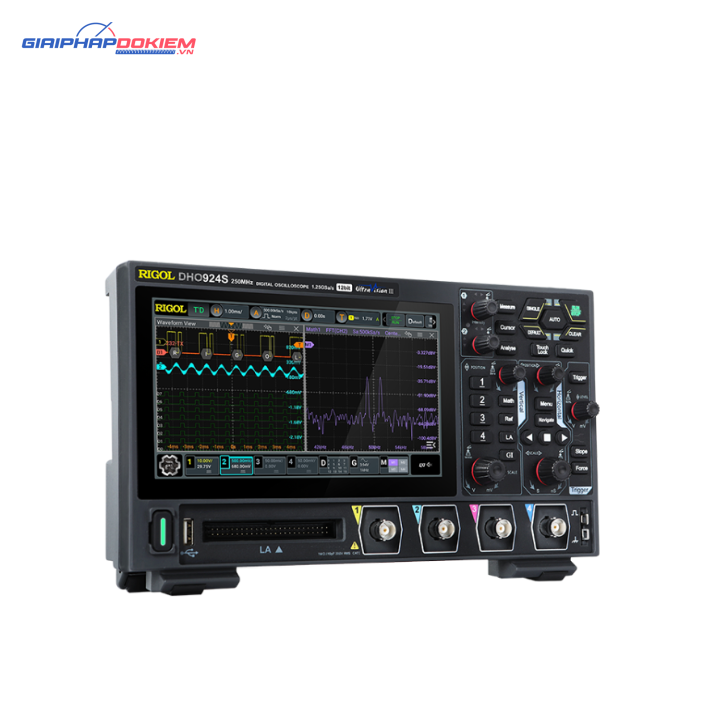

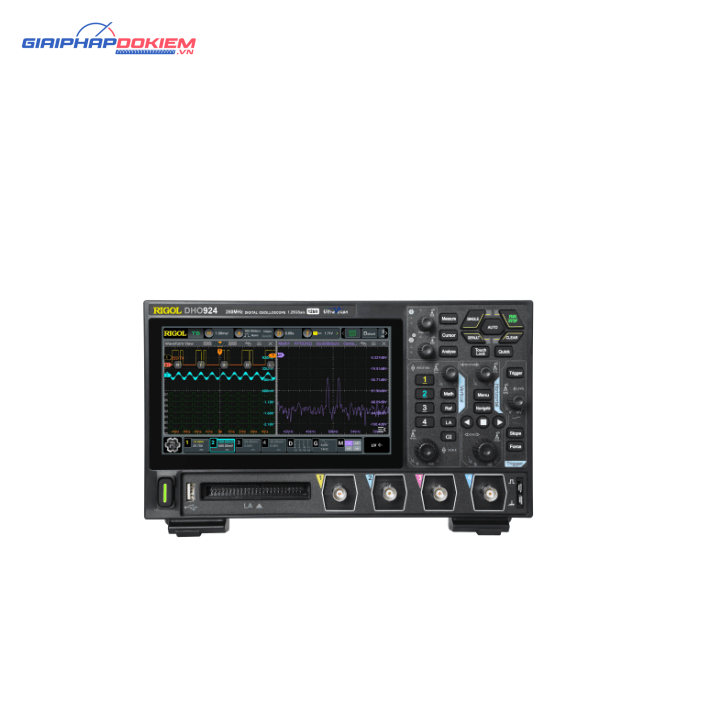

Máy hiện sóng Rigol DHO924 là máy hiện sóng 4 kênh và là phiên bản 250 MHz trong dòng DHO900. Máy DHO924 được trang bị độ phân giải 12-bit nhằm giảm thiểu sự không chắc chắn do lượng tử hóa và từ đó cải thiện độ trung thực của tín hiệu và khả năng phân tích. Việc phân tích 16 kênh số là có thể thông qua máy phân tích logic và đầu dò logic tùy chọn có thể tìm thấy trong bảng tùy chọn dưới đây.

Hơn nữa, các máy hiện sóng từ dòng này có màn hình cảm ứng phốt pho 7 inch với độ phân giải 1024 x 600 pixel và tốc độ chụp cao lên tới 1,000,000 hình dạng sóng mỗi giây. Máy hiện sóng này cũng có độ chính xác tăng DC 1% cũng như tốc độ lấy mẫu 1.25 GSa/s. Hơn nữa, nhiều lựa chọn giao diện được bao gồm vì có cổng usb host/device ngoài ra còn có: LAN, HDMI, Pass/Fail và trigger out. Một số lượng lớn khung dữ liệu có thể được lưu trữ để phân tích sau.

Ngoài ra, máy hiện sóng dòng DHO900 có mức nhiễu cực thấp, cho phép đo đạc tín hiệu nhỏ và tạo ra tín hiệu sạch hơn. Các mẫu -S từ dòng 900 bao gồm máy phát sóng tuỳ ý và tính năng phân tích bode plot giúp phân tích phản hồi vòng, biểu đồ histogram, phân tích tín hiệu số, v.v.

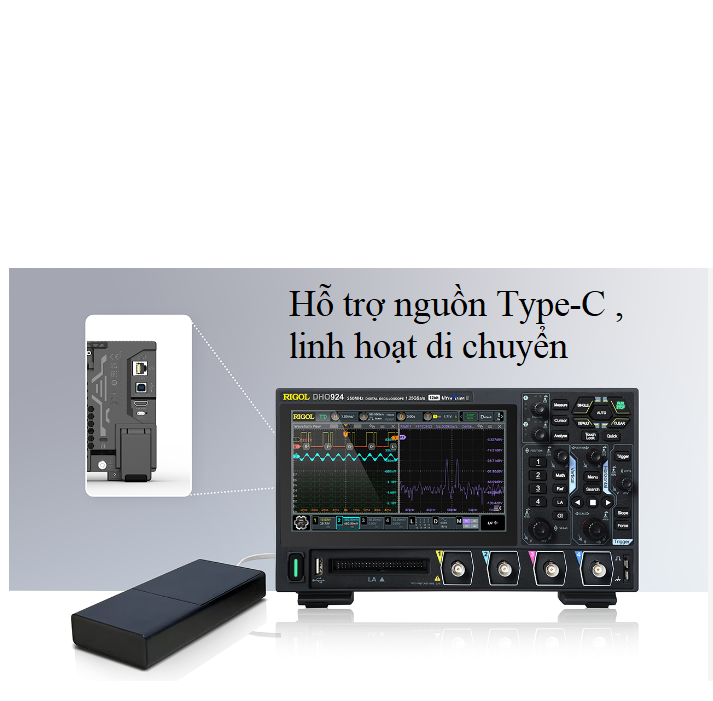

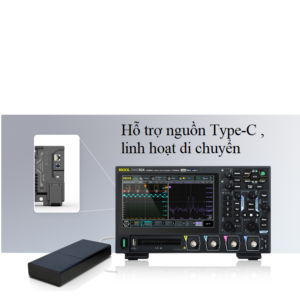

Máy hiện sóng dòng Rigol DHO924 được cấp nguồn qua cổng USB-C mang lại nhiều ưu điểm so với các phương thức cấp nguồn truyền thống. Nguồn điện di động có thể được sử dụng để cấp nguồn cho máy hiện sóng, do đó cho phép sử dụng máy hiện sóng ở bất cứ đâu. Trọng lượng cũng nhẹ hơn và kích thước gọn gàng hơn do loại bỏ nguồn điện nội bộ. Các điểm lắp đặt màn hình chuẩn cho phép lắp đặt máy hiện sóng này trên giá đỡ màn hình, tiết kiệm không gian bàn làm việc và cho phép tự do di chuyển hơn.

Thông số kỹ thuật của Rigol DHO924

• Băng thông analog tối đa: 250 MHz
• Số kênh analog: 4
• Số kênh kỹ thuật số: 16 (tiêu chuẩn); cần mua thêm đầu dò logic PLA2216 nếu cần
• Tốc độ lấy mẫu thời gian thực tối đa: 1,25 GSa/s
• Độ sâu bộ nhớ tối đa: 50 Mpts
• Dải độ nhạy trục dọc: 200 μV/div – 10 V/div
• Tốc độ chụp tối đa: 1.000.000 wfms/s (ở chế độ UltraAcquire)
• Màn hình phốt pho kỹ thuật số: phân loại cường độ 256 cấp theo thời gian thực
• Độ nhiễu thấp, tín hiệu tinh khiết
• Chức năng tìm kiếm và điều hướng dạng sóng: gỡ lỗi tín hiệu bất thường nhanh chóng
• Độ phân giải của máy hiện sóng Rigol DHO924: lên tới 12 bit
• Màn hình cảm ứng điện dung đa điểm 7 inch (1024×600)
• Núm Flex mới: trải nghiệm thân thiện với người dùng
• Giao diện: USB Device & Host, LAN, HDMI
• Hỗ trợ nguồn điện Type-C: thiết kế giao diện nguồn Type-C, sử dụng bộ cấp nguồn di động 65W
• Kiểu dáng tinh tế, nhỏ gọn, dễ vận hành
• Hỗ trợ nâng cấp phiên bản trực tuyến

Phụ kiện

Máy hiện sóng Rigol DHO924 đi kèm với các phụ kiện sau:

• 4x Đầu dò
• Dây nguồn
• Dây nối đất có đầu cắm chuối
