Máy hiện sóng oscilloscope Rigol DHO1202 (200Mhz, 2 kênh)

Giới thiệu máy hiện sóng oscilloscope Rigol DHO1202

Rigol DHO1202 cung cấp tính toàn vẹn tín hiệu tốt hơn và giá trị với công nghệ máy hiện sóng mới nhất. Nền tảng UltraVision III kết hợp với thiết kế chip ASIC mới cung cấp mẫu 12 bit thực sự làm cho DHO1000 trở thành giải pháp tuyệt vời cho các ứng dụng trên bàn làm việc nơi tiếng ồn và độ chính xác là tối quan trọng.

Với băng thông từ 70 MHz đến 200 MHz, những máy hiện sóng 2 và 4 kênh này có khả năng hiển thị tín hiệu tốt nhất. Kết hợp 50-100 triệu điểm bộ nhớ, chế độ chụp nổ mới Ultra Acquire và các phép đo chính xác cho giá trị trung thành tín hiệu đáng kinh ngạc.

• Độ Phân Giải Cao: 12bit Độ phân giải dọc 12bit với 4096 mức lượng tử hóa, gấp 16 lần mức lượng tử hóa của 8bit, tiện lợi cho tín hiệu nhỏ.
• Chế Độ Thu Thập Ngưng Tụ UltraAcquire: Cung cấp chế độ thu thập ngưng tụ UltraAcquire, với tốc độ thu tín hiệu cao lên đến 1,500,000wfms/s, không bỏ lỡ bất kỳ tín hiệu bất thường nào.
• Màn Hình Cảm Ứng Cao Phân Giải 10.1-Inch: Rigol DHO1202 cung cấp màn hình cảm ứng cao phân giải 10.1-inch, làm cho tương tác người-máy thuận tiện hơn.
• Núm Điều Chỉnh Linh Hoạt: Thiết kế núm đa chức năng kép, không còn những bước chuyển đổi phức tạp của một núm đơn.
• Mã Hóa Quang Học: Mã hóa quang học tiêu chuẩn, tuổi thọ dịch vụ lâu dài 34 năm, bảo vệ tài sản cố định của bạn.

Thông số kỹ thuật của Rigol DHO1202

• Máy hiện sóng oscilloscope Rigol HDO1202
• Băng thông: 200Mhz
• Số kênh: 02 kênh analog
• Tốc độ lấy mẫu: 2Gsa/s
• ADC 12 bit
• Rise time: <1.75ns
• Nhiễu nền rất nhỏ, giúp bắt tín hiệu nhanh, chính xác và hiển thị rõ ràng hơn
• Màn hình cảm ứng: 10.1 inch HD touchscreen
• Chức năng Decode các chuẩn: I2C, SPI, RS232/UART, CAN và LIN, kèm máy miễn phí
• Kết nối ngoại vi: LAN, USB và HDMI
• 41 phép đo tự động
• Tốc độ bắt dạng sóng: >1,500,000wfm/s
• Độ sâu bộ nhớ: 50M
• Trở kháng vào: 1 MΩ ± 1%
• Độ phân giải: 12bit
• Độ chính xác: < ±2.0%
• Độ nhạy biên độ: từ 500uV/div đến 10 V/div
• Dải thời gian: từ 2ns/div đến 1000s/div
• Chế độ kích trigger: Auto, Normal, Single
• Nguồn nuôi: 100-240VAC, 50/60Hz, 400VA
• Kích thước: 358.14 mm (R) × 214.72 mm (C) × 120.62 mm (S)
• Trọng lượng: 3.8 kg
• Phụ kiện kèm máy Rigol DHO1202: dây nguồn, hướng dẫn sử dụng, que đo tương tự.

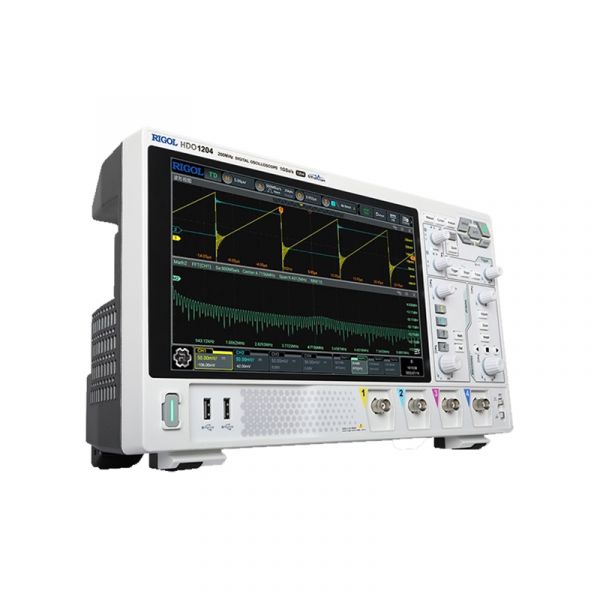

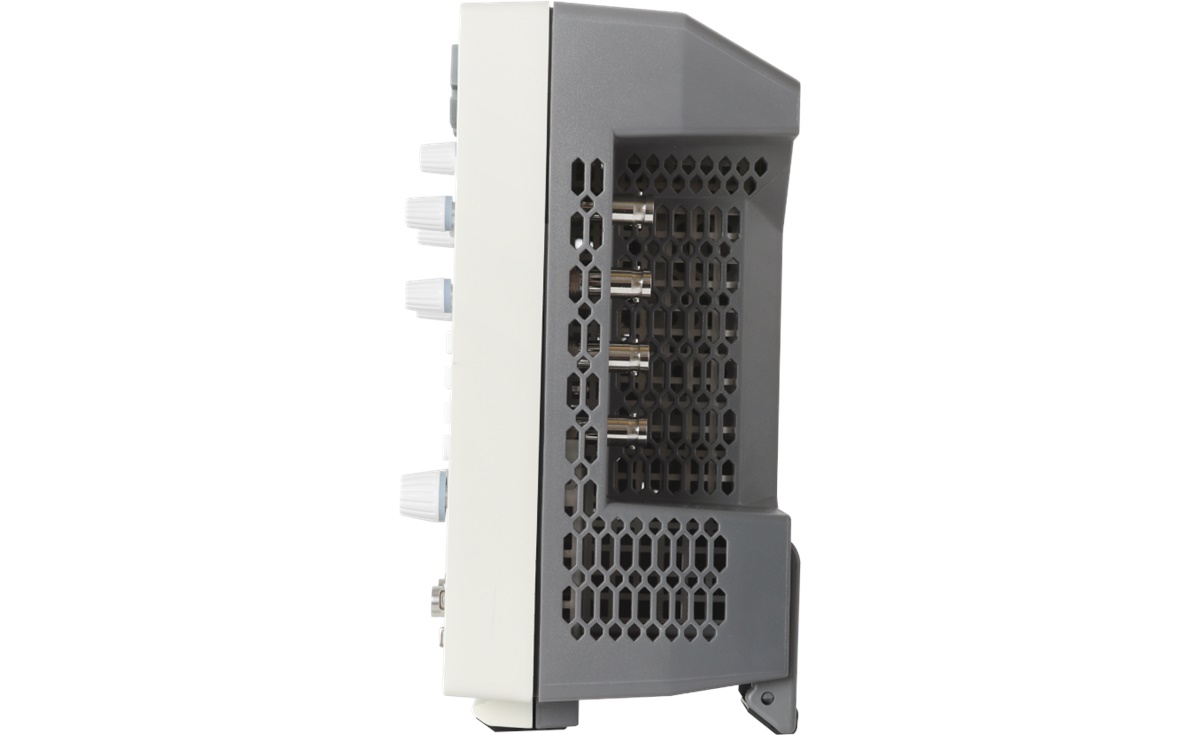

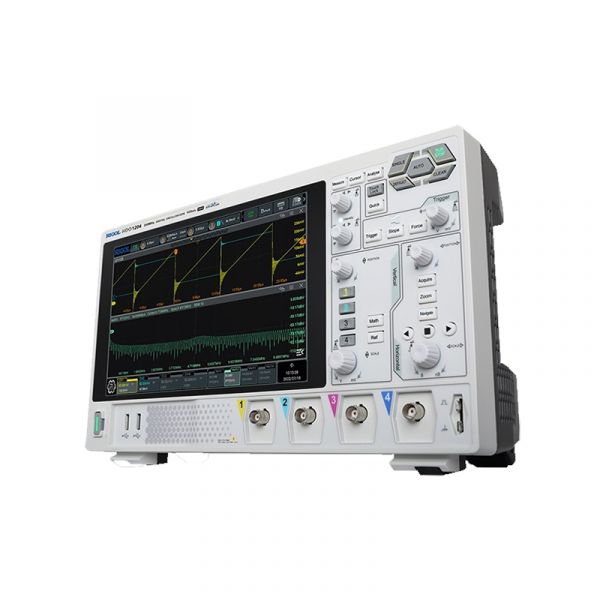

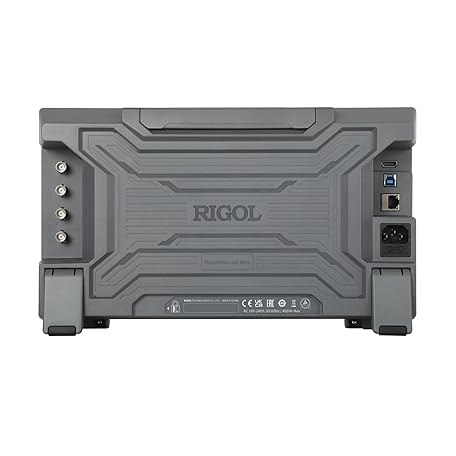

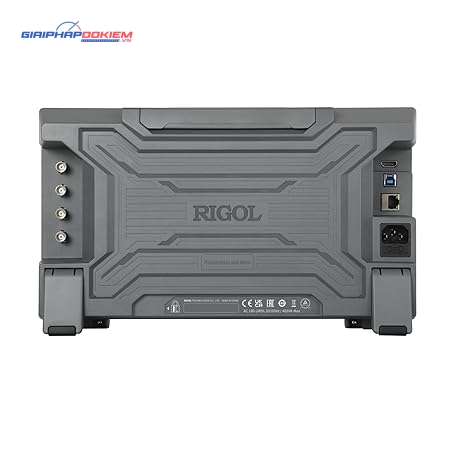

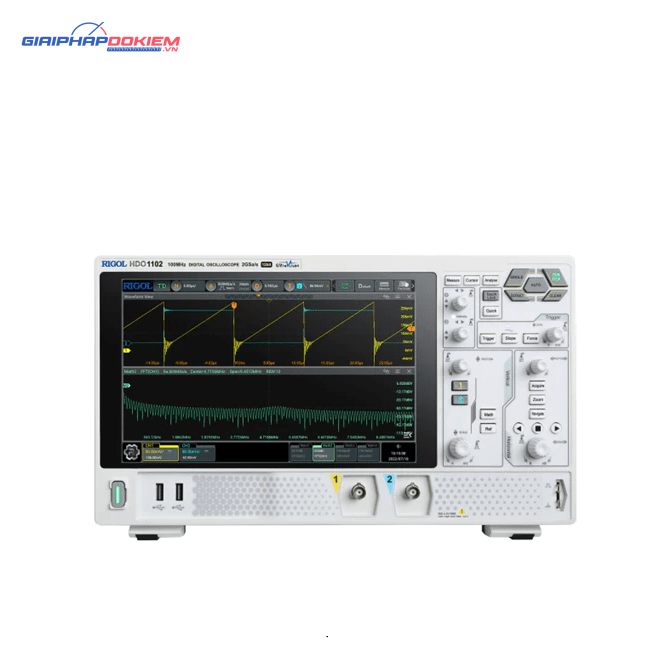

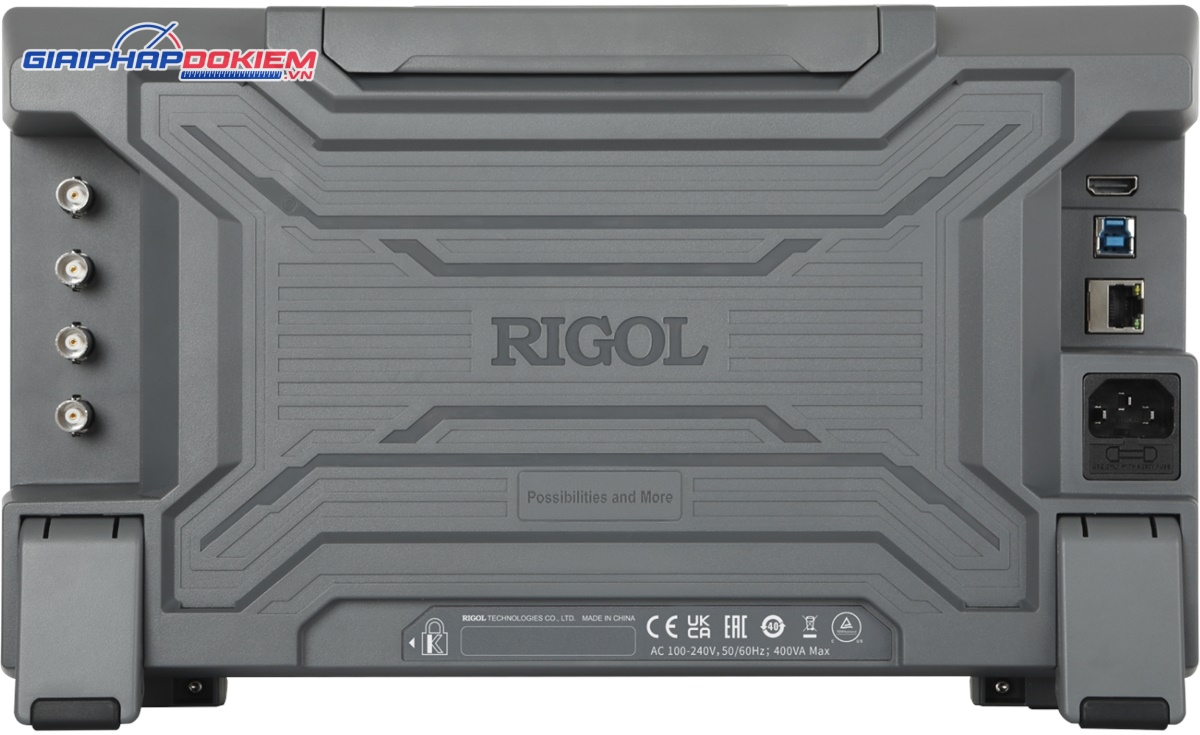

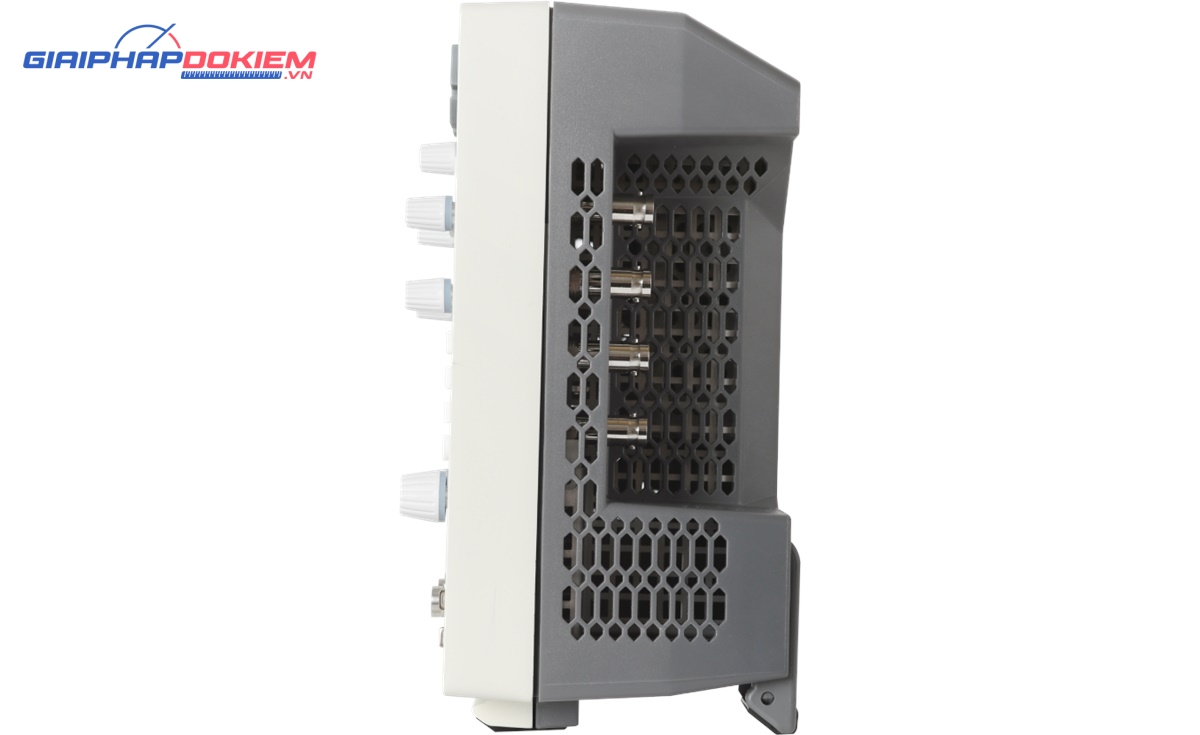

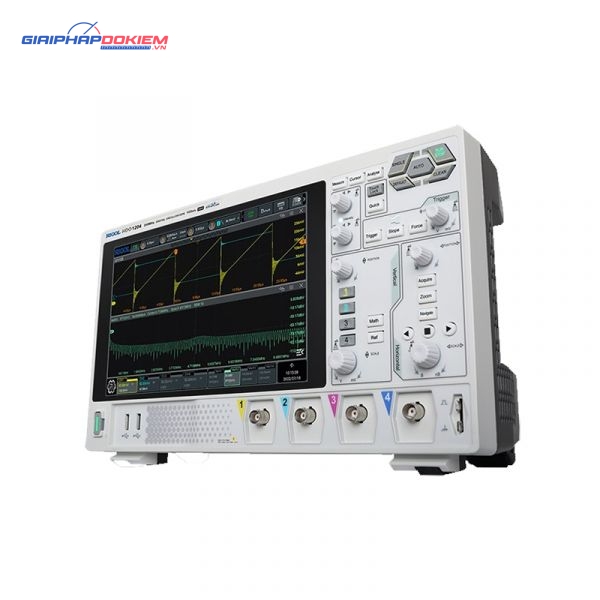

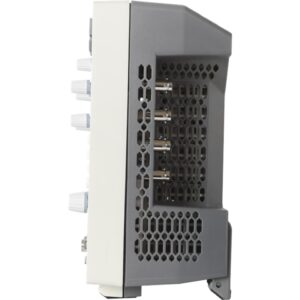

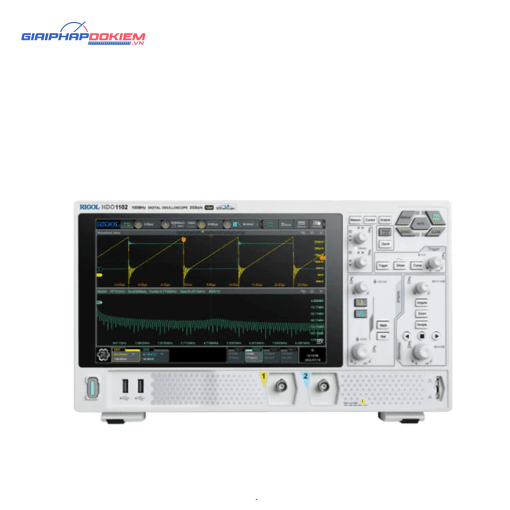

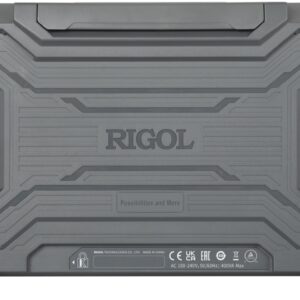

Hình ảnh máy DHO1202
