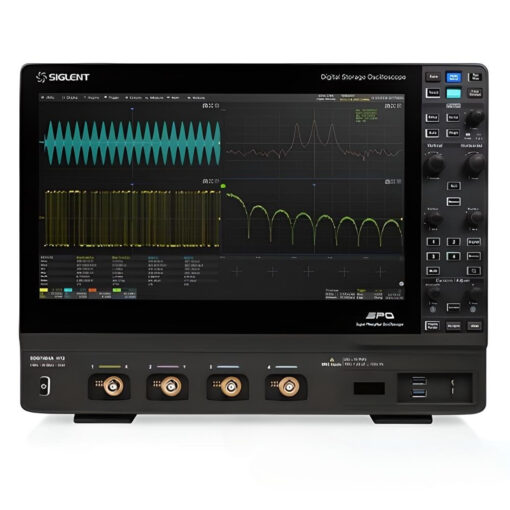

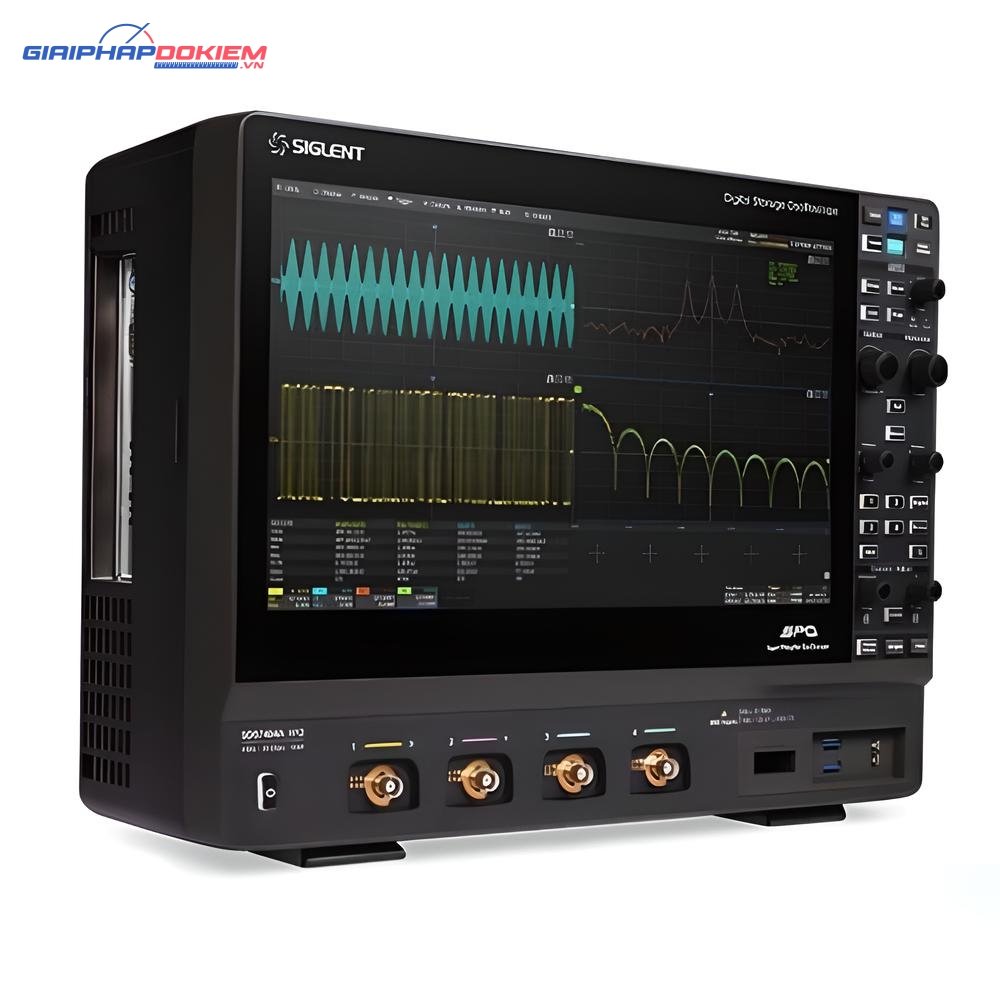

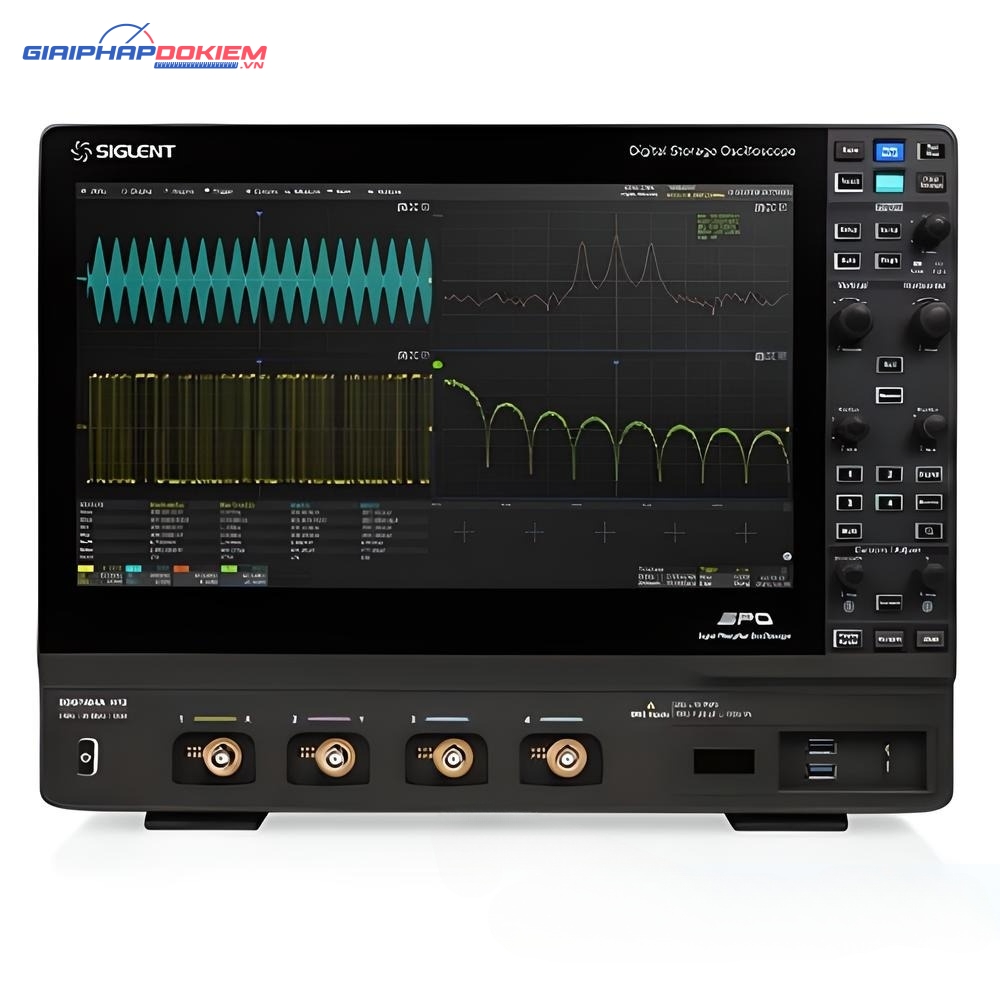

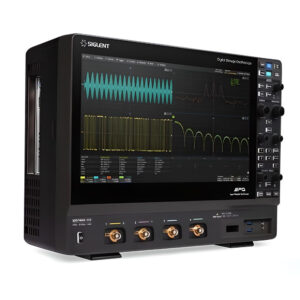

Máy hiện sóng Siglent SDS7404A

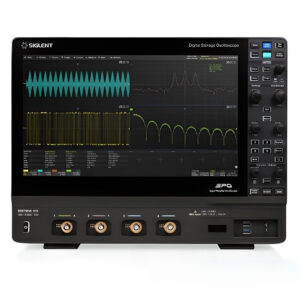

Giới thiệu Máy hiện sóng Siglent SDS7404A

Siglent SDS7404A có tốc độ lấy mẫu 20 GSa/s giúp loại bỏ hiện tượng méo tín hiệu. Với độ sâu lưu trữ lên tới 1 Gpts/ch, Máy hiện sóng Siglent SDS7404A này có thể ghi lại chuỗi tín hiệu hoàn chỉnh lên tới 50 mili giây ở tốc độ lấy mẫu tối đa mà không có bất kỳ khoảng trống nào. Các kỹ sư có thể sử dụng các công cụ tìm kiếm, điều hướng hoặc lịch sử để phân tích toàn bộ dấu vết được lưu trữ. Mỗi mẫu sử dụng ADC 12 bit, hạn chế lỗi lượng tử hóa, cho phép quan sát chi tiết dạng sóng rõ ràng và đo lường chính xác.

Bộ xử lý của SDS7000A đã được nâng cấp toàn diện với bộ xử lý X86, cải thiện đáng kể tốc độ phản hồi, tốc độ đo lường, vận hành và phân tích của hệ thống, đồng thời tạo ra nhiều cơ hội mở rộng chức năng phân tích trong tương lai.

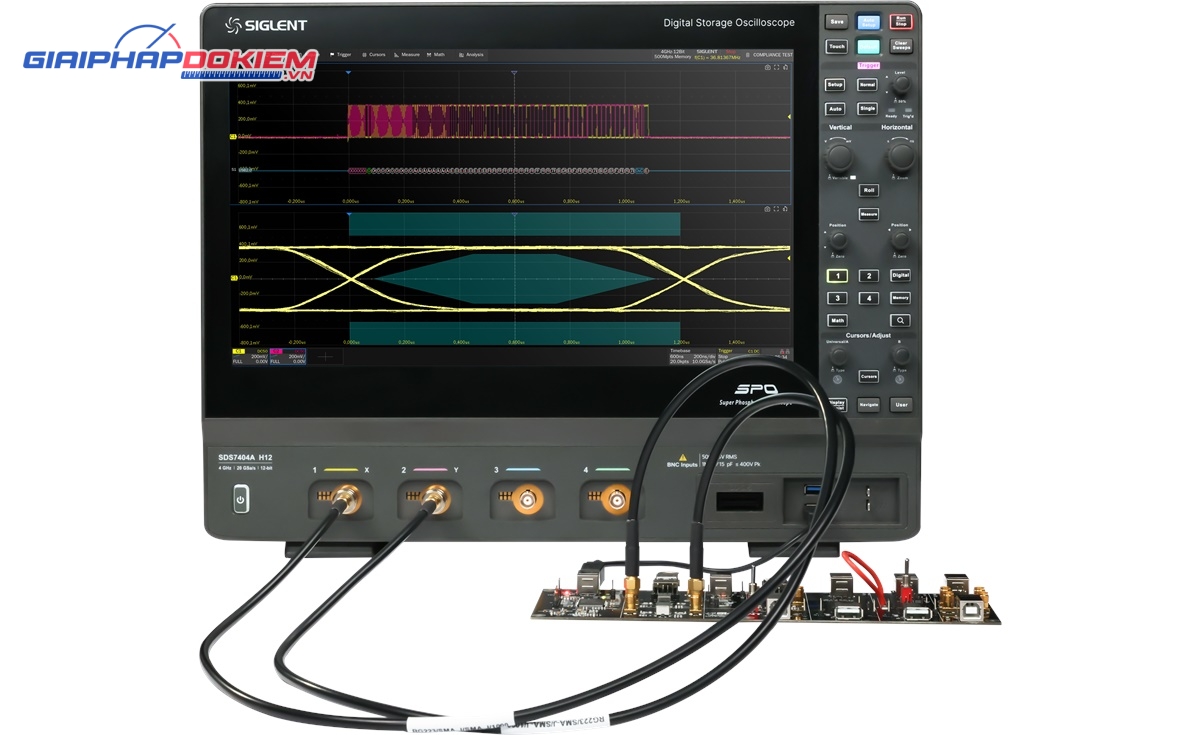

Phân tích Eye/Jitter là cốt lõi của phân tích tính toàn vẹn tín hiệu của hệ thống tốc độ cao. Sơ đồ mắt mô tả tín hiệu truyền thông tốc độ cao, cho phép đánh giá chất lượng hệ thống bằng cách quan sát ảnh hưởng của nhiễu xuyên âm, nhiễu và băng thông giữa các ký hiệu.

Phân tích jitter giúp xác định sự phân bố thống kê của những thay đổi thời gian nhỏ trong hệ thống, thường được sử dụng để gỡ lỗi các hệ thống truyền thông kỹ thuật số và truyền tín hiệu tốc độ cao. Dòng SDS7000A hỗ trợ các phép đo tham số tự động để xác định đặc tính jitter và mắt, giúp dễ dàng thiết lập và đo lường tự động, gỡ lỗi nhanh chóng và đơn giản hóa việc kiểm tra thiết kế kỹ thuật.

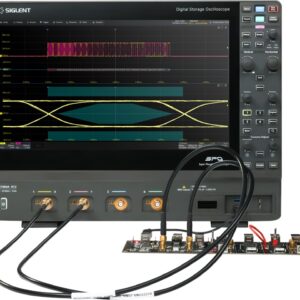

Với SDS7000A, SIGLENT cung cấp các giải pháp kiểm tra tuân thủ nhúng để đánh giá hệ thống so với các tiêu chuẩn truyền thông bao gồm USB 2.0, 100base-TX, 1000base-T, 100base-T1 và 1000base-T1. Người dùng có thể cấu hình linh hoạt các hạng mục kiểm tra, phần mềm có thể điều khiển máy hiện sóng để tự động hoàn thành bài kiểm tra và đưa ra kết quả tín hiệu (Đạt/Không đạt) sau khi so sánh với các tiêu chuẩn tham chiếu, giúp xác định và giải quyết các vấn đề quan trọng về tín hiệu và đường truyền một cách nhanh chóng.

Thông số kỹ thuật Siglent SDS7404A

• Kênh analog: 4 kênh + 1 kênh kích hoạt ngoài (EXT)
• Băng thông: 4 GHz
• Tốc độ lấy mẫu (tối đa):
  • 20 GSa/s cho 2 kênh
  • 10 GSa/s cho 3 hoặc 4 kênh
• Độ phân giải theo chiều dọc của Siglent SDS7404A : 12 bit, lên đến 16 bit trong chế độ ERES
• Bộ nhớ (tối đa):
  • Tiêu chuẩn: 500 Mpts/ch
  • Tùy chọn: 1 Gpts/ch trong chế độ 2 kênh
• Tốc độ bắt sóng (tối đa) của Siglent SDS7404A: 1.000.000 wfm/s
• Loại kích hoạt: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
• Kích hoạt và giải mã chuỗi (Serial trigger and decode):
  • Tiêu chuẩn: I2C, SPI, UART, CAN, LIN
  • Tùy chọn: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (chỉ giải mã), ARINC429, USB 2.0 (chỉ giải mã)
• Đo lường: Hỗ trợ hơn 50 thông số, thống kê, biểu đồ tần suất, trend và track supported
• Toán học:
  • 4 dấu vết
  • 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e^x, 10^x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Hỗ trợ trình chỉnh sửa công thức

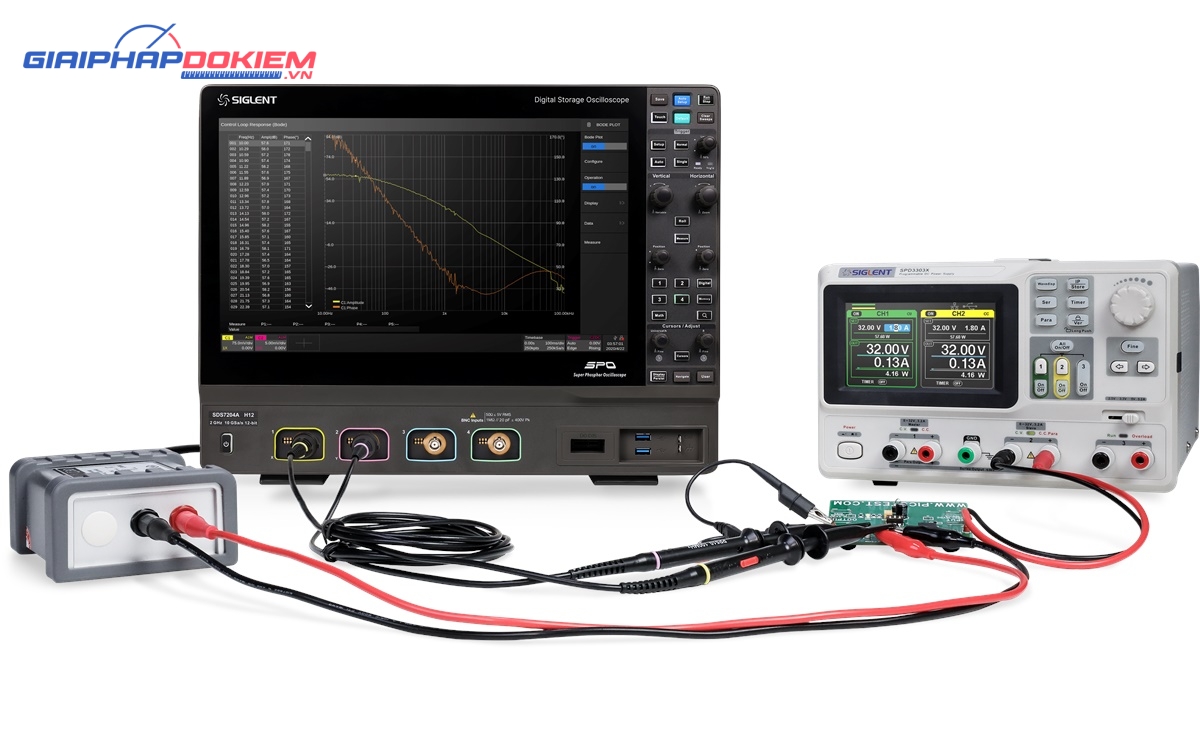

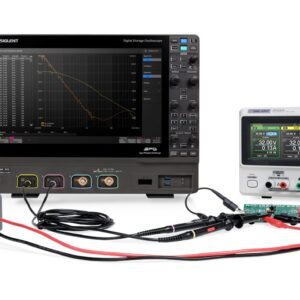

• Phân tích dữ liệu của SDS7404A: Tìm kiếm, Điều hướng, Lịch sử, Kiểm tra mặt nạ, Vôn kế kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Phân tích Bode plot và Công suất, Phân tích Mắt/Jitter, SignalScan, Kiểm tra tuân thủ (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1)
• Kênh kỹ thuật số (Tùy chọn): 16 kênh; tốc độ lấy mẫu tối đa lên đến 1 GSa/s; độ dài ghi tối đa lên đến 50 Mpts
• Máy tạo sóng (Tùy chọn): Tích hợp, tần số lên đến 50 MHz, bộ nhớ sóng 16 kpts, tốc độ lấy mẫu 125 MSa/s
• Hệ thống xử lý của Siglent SDS7404A: Intel Core i3-8100 hoặc hơn, 32GB bộ nhớ, 250GB ổ lưu trữ, hệ điều hành Linux

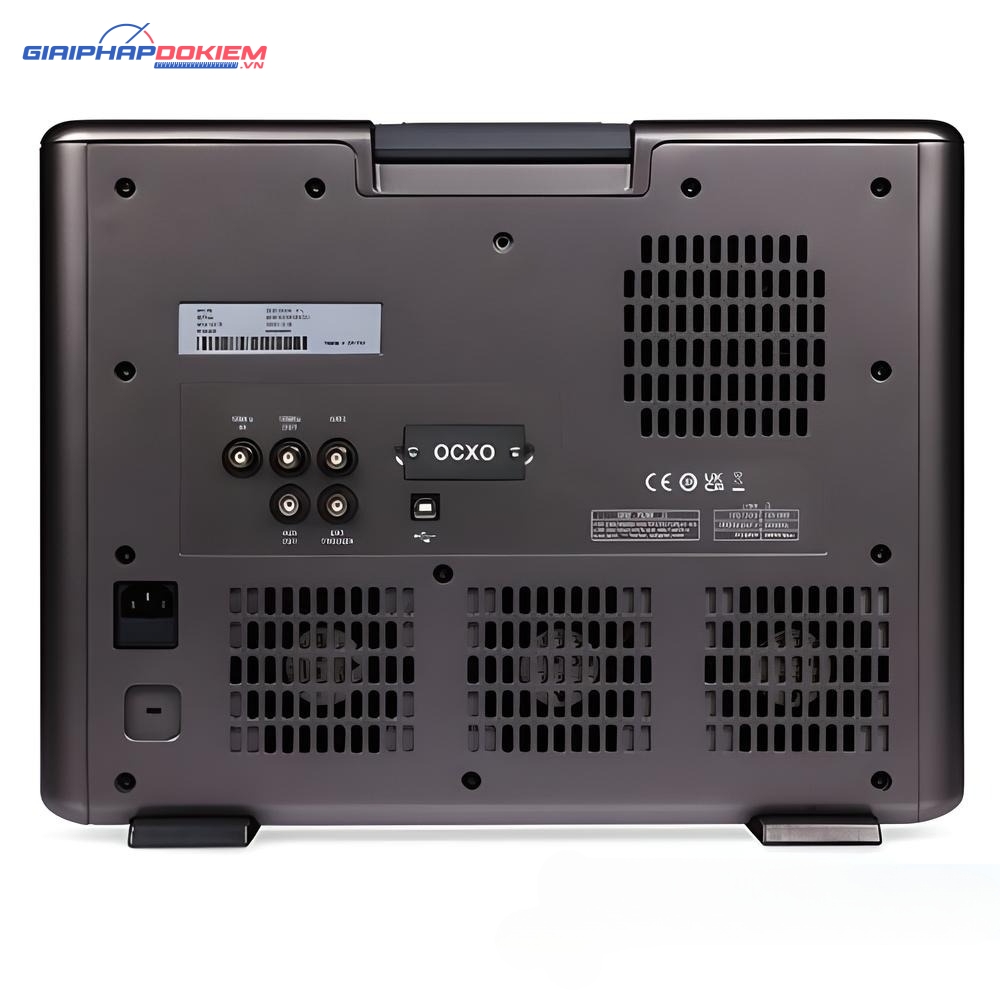

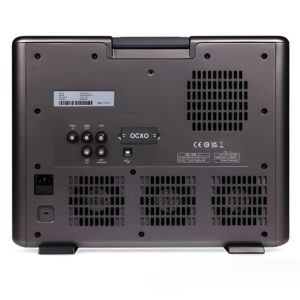

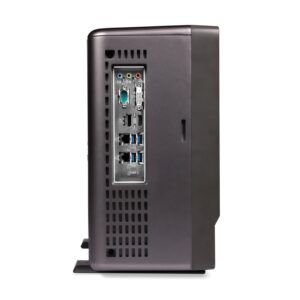

I/O (Cổng kết nối)

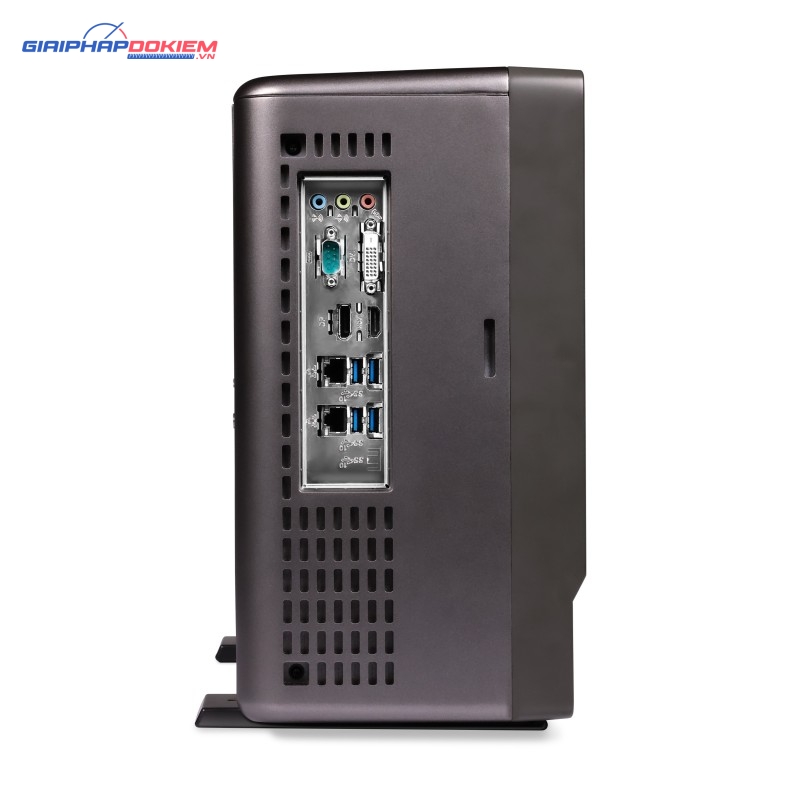

• Cổng I/O:
  • 4x USB Host 3.1 Gen 1
  • 2x USB 3.0 Host
  • USB 2.0 Device (USBTMC)
  • 2x 1000M LAN (VXI11+SCPI, Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer)
• Màn hình :
  • 1x DVI-D: lên đến 1920×1200 @ 60Hz
  • 1x DP 1.2: lên đến 4096×2304 @ 60Hz
  • 1x HDMI 1.4: lên đến 4096×2160 @ 60Hz
• Âm thanh:
  • Đầu vào Mic
  • Đầu ra âm thanh
• Khác:
  • Đầu vào kích hoạt ngoại vi
  • Đầu ra Aux (TRIG OUT, PASS/FAIL)
  • Đầu vào 10 MHz
  • Đầu ra 10 MHz

Đầu dò (Tiêu chuẩn)

• Đầu dò: 500 MHz, 1 đầu dò được cung cấp cho mỗi kênh

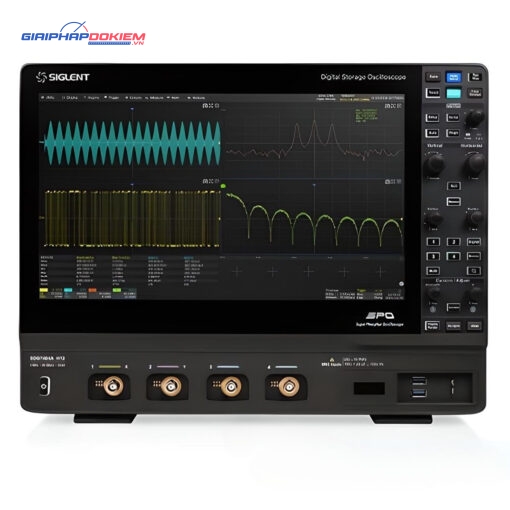

Màn hình của Máy hiện sóng Siglent SDS7404A

• Màn hình: Màn hình TFT-LCD HD 15.6 inch với màn hình cảm ứng điện dung (1920×1080)
